MODE D'EMPLOI P1000-1BD AUDIO DESIGN

Installation et fonctionnement

Toutes nos félicitations pour avoir acheté la (Meilleure marque d'amplificateurs pour automobile. Chez Rockford Fosgate, nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer notre nouvel appareil par un distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soin de garder la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posséder un super produit et d'assurer une installation qualifiée compétente. Vous devez veiller à ce que votre installateur utilise des accessoires d'origine fournis par Rockford Fosgate. Rockford Fosgate a tout ce qu'il vous faut, des câbles RCA aux câbles de haut-parleur, en passant par les câbles d'alimentation et les connecteurs de batterie. Insistez pour les avoir! Après tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web: www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

Pratiquez une écoute sans risquesMD

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB.

Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur/agence Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au

1-800-669-9899. Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numéro de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrire ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol.

Numéro de série :

Numéro de module :

TABLE DES MATIÈRES

Introduction. 2

Consignes de sécurité 3

Particularités techniques. 4-5

Installation 5-8

Considérations concernant l'installation... 5

Emplacements de montage 5

Batterie et charge 6

Cablage du système 6

Fonctionnement. 8-9

Télécommande d'égaliseur Punch (option). 8

Égaliseur Punch 8

Réglage de la fréquence du filtre passif... 8

Filtre infrasonique (P1000-1bd Seulement). 9

Réglage du gain 9

Dépannage 9-10

Caractéristiques 10

Informations sur la garantie limitée 11

NOTE : Consultez chaque section pour de plus amples informations.

Avant de commencer

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

Consignes de sécurité

ADVERTISSEMENT	Le symbole accompagnant le mot « AVENTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.
MISE EN GARDE	Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.
MISE EN GARDE :	pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du prise et non des tracas.
MISE EN GARDE :	si vous vous sentez incapable d'installer l'appareil您-meme, confiez la tâche à un technicien Rockford Fosgate qualifié.
MISE EN GARDE :	avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'accendie ou de dommages à l'appareil.

Contenu de l'emballage

Un amplificateur mono Punch, modèle P300-1,

P400-1, P500-1bd, P700-1bd ou P1000-1bd

Manuel d'installation et d'utilisation

Kit de matériel de montage

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au véhicule.

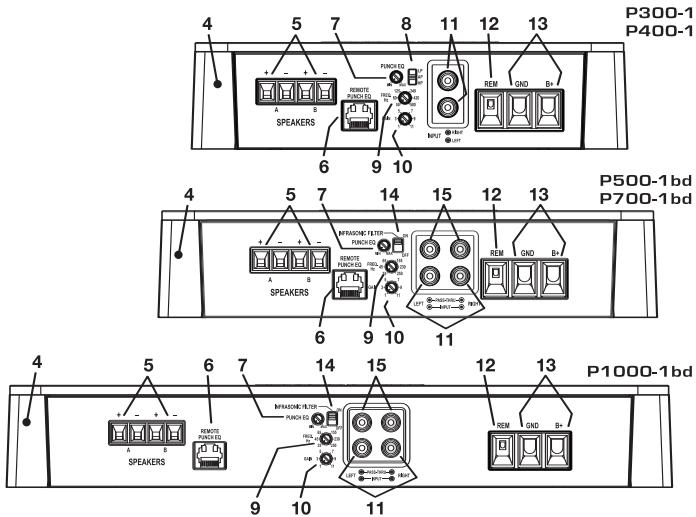

1. DEL d'alimentation (au-dessus de l'appareil - non montré) - Cette DEL bleue s'illumine lorsque l'appareil est allumé.
2. DEL thermique (au-dessus de l'appareil - non illustré) - Cette DEL rouge s'illumine si les composants internes de l'ampli surchauffent et déclenchent la protection thermique. Si cela se produit, l'ampli s'éteint pour refroidir.
3. DEL de protection (au-dessus de l'appareil - non montré) - Cette DEL jaune s'illumine si un court-circuit ou une impédance trop basse est détectée au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
4. Dissipateur thermique en aluminium coulé - Le dissipateur thermique en aluminium coulé de l'amplificateur Punch dissipe la chaleur générée par les circuits de l'amplificateur.
5. Bornes de haut-parleur - Les connecteurs de fil robustes nickelés (+ et -) acceptent des câbles de calibre 8 à 18 AWG.
6. Télécommande d'égaliseur Punch (télécommande en option) - La connexion de la télécommande d'égaliseur Punch se fait à l'aide d'un câble RJ-45 et peut être effectuée de différentes façons de manière à permettre un accès facile. Cette commande permet d'amplifier les basses et hautes fréquences afin de couvrir le bruit de la route. La télécommande remplace l'égaliseur Punch de l'ampli une fois connectée.

REMARQUE: Les modèles précédents (antérieurs à 2007) de télécommandes de basses Punch et Para-Punch ne fonctionneront pas avec ces amplificateurs.

1. Égaliseur Punch (P300-1/P400-1) - Égaliseur Punch à base de gyrateur permettant d'éliminer le déplacement de fréquence produit par l'amplification. Fonctionne de pair avec le commutateur de filtre passif. Assure une amplification variable des basses en mode LP (passe-bas). Assure une amplification variable des médium/basses et des aigus en mode HP (passe-haut). En mode AP (passe-tout), les fréquences des basses et des aigus sont amplifiées.
2. Égaliseur punch (P500-1bd/P700-1bd/P10001bd) - Cette commande des basses permet un réglage sur bande étroite de 0 db à +18 db @ 45 Hz, et compte un égaliseur Punch à base de gyrateur pour éliminer le déplacement de fréquence produit par l'amplification.
3. Commutateur de filtre passif (P300-1/P400-1)- Commutateur selectable permettant de sélectionner les modes/passe-haut (HP), passe-tout (AP) ou passe-bas (LP).
4. Filtre variable (P300-1/P400-1) - Les amplificateurs sont dotés d'un filtré de Butterworth intégré de 12 dB/octave dont le point de fréquence varie entre 50 Hz et 500 Hz.
5. Filtre variable (P500-1bd/P700-1bd/P10001bd) - Les amplificateurs sont dotés d’ 35 Hz et 250 Hz. Le filtré est réglé sur passage-bas (LP).
6. Commande de gain - La commande de gain d'entrée est préreglée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être réglée en fonction d'une variété d'unités source.
7. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Ils sont plaqués de nickelés pour résister à la détérioration de signal due à l'effet de la corrosion.
8. Borne REM - Le connecteur de fil robuste nickelé en C accepte des câbles de calibre 12 à 24 AWG. Cette borne
9. Bornes d'alimentation - Les connexions d'alimentation et de masse sont nickelées et peuvent accueillir des câbles de calibre allant jusqu'à 4 AWG.
10. Filtre infrasonique (P500-1bd/P700-1bd/P10001bd) - Filtre passe-haut 28 Hz conçu pour empêcher la transmission, de l'ampli au subwoofer, des fréquences inférieures à la plage sonore. Par conséquent, cela améliore le rendement et la puissance du subwoofer.
11. Extension ampli RCA (P500-1bd/P700-1bd/P10001bd) - L'extension ampli permet de connecter en guirlande un second ampli en évitant d'acheminer des câbles RCA supplémentaires de l'avant du véhicule vers l'emplacement de l'ampli arrière.

INSTALLATION

Considerations concernant l'installation

Voici la liste d'outils requis pour l'installation :

Porte-fusible et fusible.

(Voir les spécifications concernant la capacité des fusibles)

Voltmètre-ohmmètre

Pince à dénuder

Pince a sertir

Coupe-fils

Tournevis à embout cruciforme n° 2

Clé de borne de batterie

Perceuse à main avec mèches assorties

Tube thermoréticissable de 1/8 po de diamètre

Connecteurs assortis

Longueur adequate — Fil d'alimentation rouge

Longueur adequate — Fil d'allumage à distance

Longueur adequate — Fil de masse noir

REMARQUE : Nous recommandons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B+) et de masse (GND).

Cette section traite de points concernant le véhicule dont il faut tenir compte pour l'installation de votre nouvel ampli. Vous sauverez du temps en planifiant à l'avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

Mise en GARDE :

Si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

Mise en GARDE :

Avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

1. Prenez soin de bien lire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour faciliter le montage, nous vous suggérons de dérouler tous les fils avant d'installer l'appareil.
4. Acheminez tous les câbles RCA de façon groupée, à l'écart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travaillez sur un véhicule.
7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l'intérieur du véhicule pour assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protegez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l'aide de fusibles. Installez un portefusible et un fusible appropriés sur le câble d'alimentation de +12V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du châssis et grattez toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carrosserie ou au châssis du véhicule.

Compartment moteur

Ne montez jamais cet appareil dans le compartiment moteur. Cela entraînerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical ou inversé de l'ampli assure un refroidissement optimal.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il reçoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du véhicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écartement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, par conséquent, fortement déconseillé.

Batterie et CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule. Nous vous conseillons de vérifier l'état de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéréo. Les systèmes ÉLECTriques ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Punch. Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

Mise en GARDE :

Si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel appareil, veuillez confier l'installation à votre distributeur agréé Rockford Fosgate.

Mise en GARDE :

Avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Mise en GARDE :

Évitez de faire passer les fils d'alimentation près des câbles d'entrée de signaux faibles, de l'antenne, des câbles d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produire du bruit dans le système audio.

1. Planifiez l'acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour éviter que le signal audio ne subisse d'interférences de bruit provenant de champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l'aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard. REMARQUE : Nous recommandons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B+) et de masse (GND).
2. Préparez le fil ROUGE (cable d'alimentation) qui devra être relié à l'ampli en dénuant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénuée dans la borne B_+, puis fixez le fil en vissant la vis sans tête. REMARQUE: Le cable B+ DOIT compter un fusible à 18 po (45,7 cm) ou moins de la batterie du véhicule. Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.
3. Coupe le fil ROUGE (cable d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissé un porte-fusible en ligne. Voir les Specifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLALLEZ PAS le fusible pour l'instant.
4. Dénudez 1/2 po de l'extrémité de batterie du cable d'alimentation et sertissez une grosse cosse à anneau sur le cable. Connectez la cosse à la borne positive de la batterie. N'installez pas le fusible pour l'instant.

1. Préparez le fil NOIR (cable de mise à la masse) qui devra être relié à l'ampli en dénuant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénuée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du châssis et grattez toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. Dénuvez l'autre extrémité du fil et fixez un connecteur en annexe. Fixez le câble au châssis à l'aide d'une vis non anodisée et une rondelle en étoile. REMARQUE: Gardez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).
2. Préparez le fil d'activation REM qui devra être relié à l'ampli en dénuant 1,6 cm 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénuée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du câble d'allumage d'ampli de la source audio. Si la source audio ne compte pas une telle sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.
3. Montez solidement l'ampli sur le véhicule ou le rack d'ampli. Prenez soin de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis peuvent en effet se décoller des panneaux sous l'effet des vibrations de la route ou des arrêts soudains du véhicule.

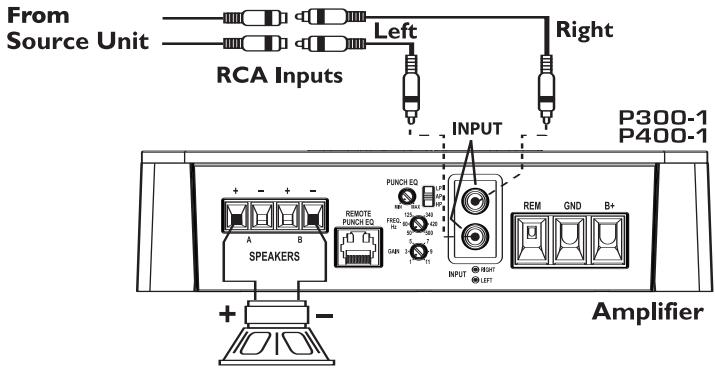

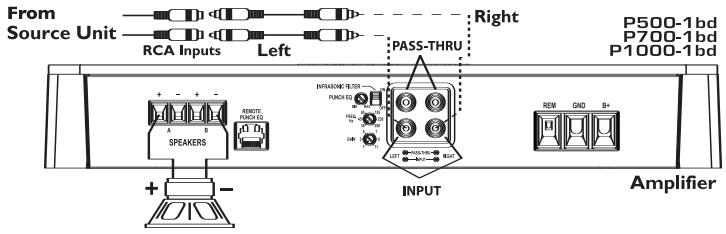

4. Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.

Mise en GARDE :

Assurez-vous toujours que l'ampli est éteint ou débranché avant de connecter les câbles RCA. Toute négligence à cet égard peut causer des blessures ou endommager l'ampli et/ou les composants qui lui sont connectés.

1. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout. Veillez à respecter la polarité des haut-parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le chassin car cela pourrait causer un fonctionnement instable.
2. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises. Vérifiez toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie.

REMARQUE: vérifie les polarités de signal à l'aide des schémas.

Raccorder au fil du jack accessoire de l'unité source ou passer à la source 12 V -

Connexion d'alimentation

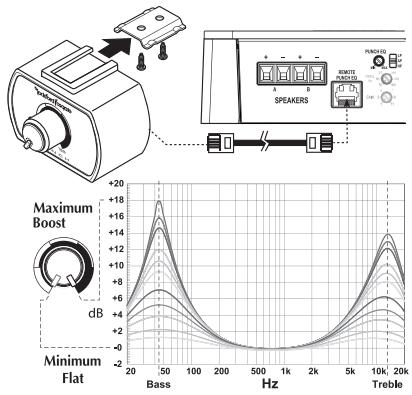

Telecommande d'egaliseur PUNCH (en option)

REMARQUE: Les modèles précédents (antérieurs à 2007) de télécommandes de basses Punch et Para-Punch ne fonctionneront pas avec ces amplificateurs.

REMARQUE: Suivez le mode d'emploi livré avec la télécommande pour choisir parmi les différents types de montage celui que vous préférez.

Installations vite

1. Servez-vous des vis fournies pour installer l'attache de fixation.
2. Glissez la télécommande sur l'attache de fixation jusqu'à ce qu'elle se mette en place d'un clic.
3. Placez le câble, reliez à la télécommande et à l'amplificateur.

Fonctionnement

1. Fonctionnement identique à celui de l'égaliseur Punch, voir ci-dessous.

REMARQUE : Une fois connectée, la télécommande d'égaliseur Punch en option remplace la commande de l'égaliseur Punch sur l'ampli.

Mise en GARDE :

Une forte amplification peut produire un excès de mouvement de la membrane, ce qui peut l'endommager.

Égaliseur PUNCH

Fonctionne de pair avec le commutateur de filtre passif.

Assure une amplification variable des basses en mode LP (passe-bas).

Assure une amplification variable des medium/basses et des aigus en mode HP (passe-haut) (P300-1/P400-1).

En mode AP (passe-tout), les fréquences des basses et des aigus sont amplifiées (P300-1/P400-1).

Réglez-le selon votre goût tout en écoutant le système.

REMARQUE: Une fois connectée, la télécommande d'égaliseur Punch en option remplace la commande de l'égaliseur Punch sur l'ampli.

Réglage de la frequency du filtre PASSIF (P300-1/P400-1)

Lorsque le sélecteur est en position HP, l'amplificateur est en mode passé-haut, ce qui laisse les fréquences situées au-dessus du point de coupure, réglée de 50 à 500 Hz.

Lorsque le sélecteur est en position AP, l'amplificateur est en mode passé-tout, ce qui empêche tout filtrage et laisse toutes les fréquences.

Lorsque le sélecteur est en position LP, l'amplificateur est en mode passe-bas, ce qui laisse passer les fréquences situées au-dessous du point de coupure, régable de 50 à 500 Hz.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtré graduellement jusqu'à atteindre le point de fréquence voulu.

Réglage de la féquence du filtrre PASSIF (P500-1BD/P700-1BD/P1000-1BD)

La fréquence du filtré peut être ajustée de 35 à 250 Hz. Le filtré est réglé sur un fonctionnement en mode LP (passe-bas) uniquement.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtré graduellement jusqu'à atteindre le point de fréquence voulu.

Filtre infrasonique (P500-1bd/P700-1bd/P1000-1bd)

Lorsque l'interrupteur est mis sur « ON », le filtre infrasonique 28 Hz

est activé et limite les basses fréquences transmises au haut-parleur de

graves. Réglez-le selon votre goût en écoutant le système d'une façon puis de l'autre.

REMARQUE: Nous recommandons d'employer le filtre infrasonique en cas d'utilisation de haut-parleurs de graves de petit diamètre avec cet ampli.

Réglage du GAIN

Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens antihoraire). Augmentez le volume de la source audio jusqu'à produire une distorsion audible, puis baissez-le jusqu'à ce que la distorsion devienne inaudible. Cela correspond généralement au maximum du volume sur la plupart des unités source. Augmentez ensuite le gain de l'ampli jusqu'à ce que le volume soit ajustat.

INFRASONIC FILTER

PUNCH EQ

FDEQ

REQ.

GAIN

REMARQUE: Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleure gamme dynamique.

Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume ajusté.

Mise en GARDE :

Évitez de régler le gain de l'ampli trop haut car cela entraîne une augmentation significative du bruit et des distorsions.

REMARQUE: Pour un réglage plus approfondi, communiquez avec le support technique de Rockford.

DéPANNAGE

REMARQUE: si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Vérifiez que le voyant POWER est allumé. si c'est le cas, passez à l'étape 3, sinon poursuivez.

1. Vérifiez le contact en ligne du câble positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'ampli. Effectuez un remplacement au besoin.
3. Vérifie que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule. Procède à une réparation ou un remplacement si nécessaire.
4. Vérifie la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance. Vérifie la qualité des connexions des deux câbles au niveau de l'ampli, de la stéréo, de la batterie et du porte-fusible. Procède à une réparation ou un remplacement si nécessaire.

Procédure 2: Le voyant de protection ou thermique est allumé.

1. Si le voyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-parleur. Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-mètre pour voir s'il y a des courts-circuits dans le câblage des haut-parleurs. Le voyant de protection peut s'allumer si l'impédance de haut-parleur est trop BASSE.
2. Si le voyant thermique est allumé, vérifiez que l'impédance de haut-parleur est bonne. Refaîtes le câblage au besoin. Cela peut également indiquer que l'ampli fonctionne à très forte puissance alors que la circulation d'air autour de l'ampli est inadéquate. Éteignez le système et laissez l'ampli refroidir. Vérifiez que le système de charge du véhicule assure une tension ajustée. Si les procédures précédentes ne suffisent pas à résoudre le problème, il se peut qu'il y ait une anomalie dans l'ampli. Dans ce cas, appelez le service à la clientèle.

Procedure 3: vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des câbles, etc. Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.
2. Débranchez l'entrée RCA de l'ampli. Branchez l'entrée RCA de la stéréo test directement à l'entrée de l'ampli.

Procedure 4 : vérifie l'ampli si un crépiment se produit lorsque vous l'allumez.

1. Débranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparaît, connectez le fil REMOTE de l'ampli à la source audio avec un module d'allumage temporisé.

1. Utilisez une source de 12 Volts différente pour le fil REMOTE de l'ampli (p. ex., directement de la batterie).
2. Si le bruit disparaît, utilisez un relais pour isoler l'ampli du signal de bruit du démarrage.

Procedure 5: vérifie l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l'écart des fils d'alimentation ou de masse.

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli. Si le bruit disparait, l'unité contournée est la cause du bruit.

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifiez que certains sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.

1. Faibles effectuer par toute mécanicien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du véhicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.

CHARACTERISTIQUES

MODELE - PUNCH		P300-1	P400-1	P500-1bd	P700-1bd	P1000-1bd
Puisance nominale en continu (RMS) - Mesurée à 14,4 V (battery)
Charge de 4 Ω	Mono	150 Watts x 1	200 Watts x 1	250 Watts x 1	225 Watts x 1	250 Watts x 1
Charge de 2 Ω	Mono	300 Watts x 1	400 Watts x 1	400 Watts x 1	450 Watts x 1	500 Watts x 1
Charge de 1 Ω	Mono	-	-	500 Watts x 1	700 Watts x 1	1000 Watts x 1
Dimensions:	Hauteur	5,71 cm	5,71 cm	5,71 cm	5,71 cm	5,71 cm
	Largeur	19,37 cm	19,37 cm	19,37 cm	19,37 cm	19,37 cm
	Longueur	22,80 cm	22,80 cm	26,03 cm	26,03 cm	36,50 cm
Capacité du fusible de la batterie externe 60A			60A	100A	100A	140A
Rapport signal/bruit (pondéré A)
À 1 watt dans 4 Ohms				80 dB
Rapport signal/bruit (pondéré A)
Pour une puissance nominale dans 4 Ohms				100 dB
Pente d'atténuation du filtré				12 dB/octave Butterwort
Fréquence du filtré (P300-1/P400-1)				variable de 50 Hz à 500 Hz
Fréquence du filtré (P500-1bd/P700-1bd/P1000-1bd)				variable de 35 Hz à 250 Hz
Réponse en fréquence (P300-1/P400-1)				de 20 Hz à 20 kHz ±1,0 dB
Réponse en fréquence (P500-1bd - P1000-1bd)				de 20 Hz à 250 Hz ±1,0 dB
Plage de réglage de tension de signal				Variable de 150 mV à 4 V (entée RCA)
Protection				Le dispositif de protection de court-circuit arrêté l'ampli en cas de détention d'une d'impédance trop basse ou d'un court-circuit au niveau des cables de haut-parleur. Un interrupteur thermique éteint l'amplificateur en cas de surchauffe.
Égalisation PEQ (égalisation Punch)				Variable de 0 dB à +18 dB @ 45 Hz ou de 0 dB à +12 dB @ 12 kHz (P300-1/P400-1)
Impédance d'entrée				20 k-ohms
Filtre infrasonique (P500-1bd/P700-1bd/ P1000-1bd)				Sélectable 12 dB/octave, -3 dB @ 28 Hz
Tension de fonctionnement				de 9 à 16 Vcc
Entrées symétriques				Oui
RRMC (rapport de réjection en mode commun)				>55 dB @ 1 kHz
Facteur d'amortissement				>200
THD+N (Distorsion harmonique totale+bruit)(P300-1/P400-1)				< 0,1% @ 2 Ohms
THD+N (Distorsion harmonique totale+bruit)(P500-1bd/P700-1bd/P1000-1bd)				< 0,8% @ 1 Ohms

Ces spécifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs

Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH — 1 an

Amplificateurs — 2 ans

Tout produit remis à neuf en usine — 90 jours (reçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agréés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achetés par des consommateurs auprès d'un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Quist couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agréé Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au choix de Rockford.

Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autre que Rockford ou un centre de service autorisé Rockford Fosgate
4. Tout produit dont le numéro de série a été oblitéré, altéré ou enlevé
5. Dommages subséquentes infligés à d'autres composants
6. Tout produit acheté en dehors des États-Unis
7. Tout produit qui n'a pas été acheté chez un distributeur agréé Rockford Fosgate

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commercialité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientèle Rockford au 1-800-669-9899. Vous devez obtenir un numéro d'autorisation de retard de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entièrement.

Garantie de l'union européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE. Voir votre distributeur agréé pour plus de détails.
