HMW70 - Capteur d'humidité VAISALA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur d'humidité et de température
Caractéristiques techniques principales	Mesure de l'humidité relative de 0 à 100 % HR, température de -40 à +60 °C
Alimentation électrique	Alimentation par batterie ou par USB
Dimensions approximatives	150 x 100 x 50 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les systèmes de surveillance Vaisala
Type de batterie	Batterie lithium-ion rechargeable
Tension	5 V DC
Puissance	Consommation faible, environ 0,5 W
Fonctions principales	Mesure et enregistrement des données d'humidité et de température, connectivité sans fil
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Vaisala
Sécurité	Conforme aux normes de sécurité électrique, éviter l'exposition à l'eau
Informations générales utiles	Idéal pour les applications industrielles et de recherche, garantie de 2 ans

FOIRE AUX QUESTIONS - HMW70 VAISALA

Comment calibrer le VAISALA HMW70 ?

Pour calibrer le VAISALA HMW70, utilisez un étalon de référence pour l'humidité et la température. Assurez-vous que l'appareil est à température ambiante, puis accédez au menu de calibration dans les paramètres.

Que faire si le VAISALA HMW70 ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si l'appareil fonctionne sur secteur, assurez-vous que le câble d'alimentation est bien branché.

Comment réinitialiser le VAISALA HMW70 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres et sélectionnez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et l'appareil redémarrera avec les paramètres par défaut.

Pourquoi les mesures d'humidité semblent-elles inexactes ?

Les mesures peuvent sembler inexactes si le capteur est exposé à des conditions extrêmes ou à des contaminants. Assurez-vous que le capteur est propre et qu'il est utilisé dans une plage de température et d'humidité appropriée.

Comment changer les piles du VAISALA HMW70 ?

Pour changer les piles, ouvrez le compartiment à l'arrière de l'appareil en utilisant un tournevis. Remplacez les anciennes piles par des nouvelles, en respectant la polarité, puis refermez le compartiment.

L'appareil émet des bips, que signifie cela ?

Des bips peuvent indiquer que l'appareil détecte des niveaux d'humidité ou de température en dehors de la plage spécifiée. Vérifiez les valeurs mesurées et assurez-vous qu'elles sont conformes aux spécifications.

Comment connecter le VAISALA HMW70 à un ordinateur ?

Pour connecter l'appareil à un ordinateur, utilisez le câble USB fourni. Installez le logiciel VAISALA sur votre ordinateur pour accéder aux données et configurer les paramètres.

Est-ce que le VAISALA HMW70 est étanche ?

Le VAISALA HMW70 n'est pas étanche. Il doit être utilisé dans des environnements secs et protégés de l'eau pour éviter d'endommager les composants internes.

MODE D'EMPLOI HMW70 VAISALA

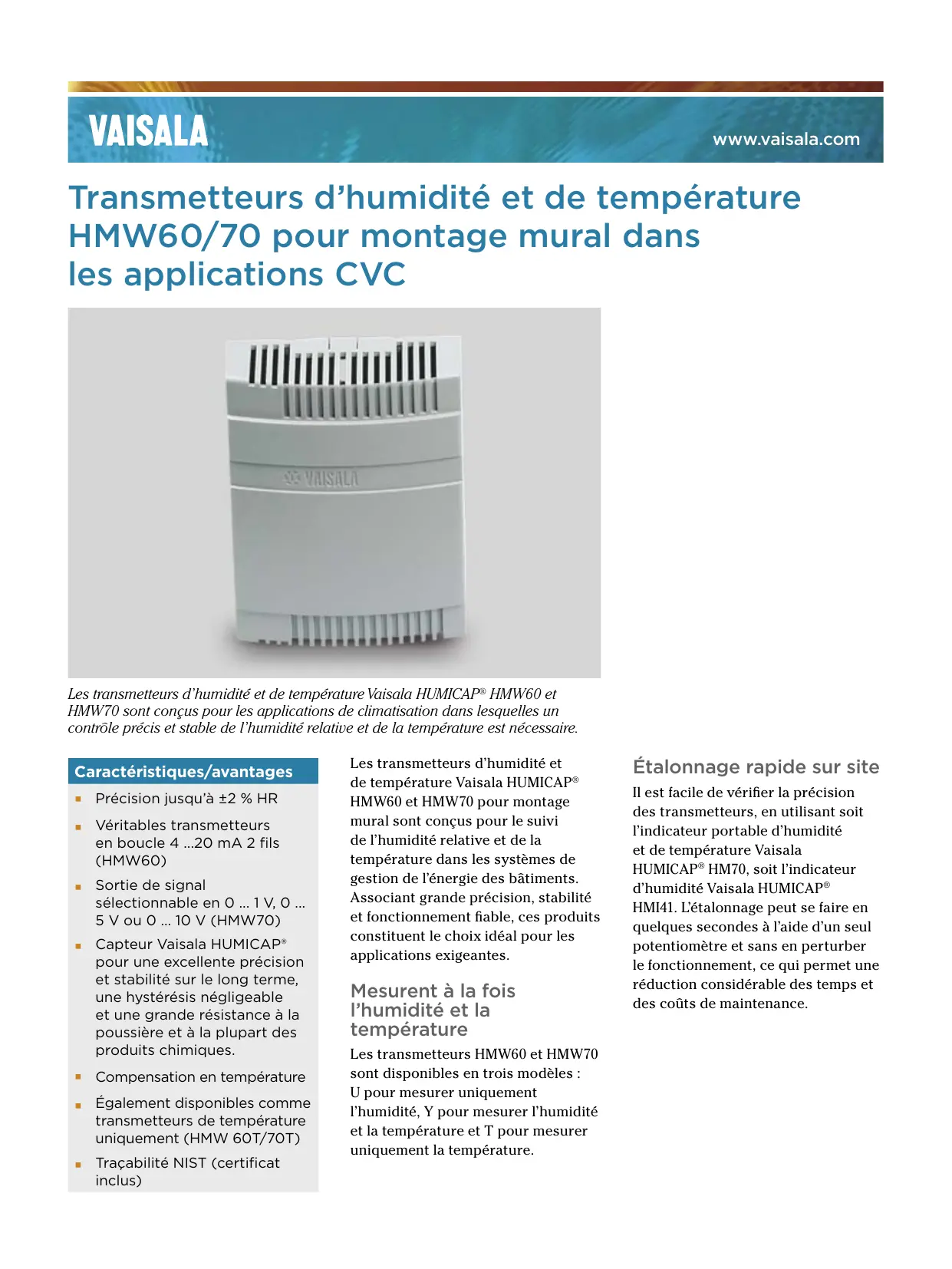

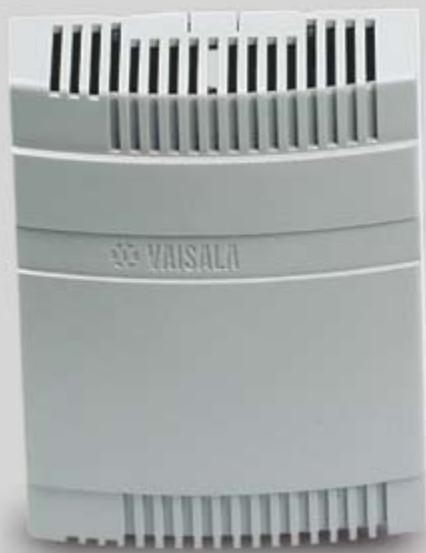

Transmetteurs d'humidité et de température HMW60/70 pour montage mural dans les applications CVC

Les transmetteurs d'humidité et de températe Vaisala HUMICAP® HMW60 et HMW70 sont concus pour les applications de climatisation dans lesquelles un contrôle précis et stable de l'humidité relative et de la températe est nécessaire.

Caracteristiques/avantages

Precision jusqu'à ±2% HR
Véritables transmetteurs en boucle 4 ...20 mA 2 fils (HMW60)
Sortie de signal selectionnable en 0 ... 1 V, 0 ... 5 V ou 0 ... 10 V (HMW70)
- Capteur Vaisala HUMICAP® pour une excellente précision et stabilité sur le long terme, une hystérisis négligeable et une grande résistance à la poussière et à la plupart des produits chimiques.
Compensation en température
Également disponibles comme transmetteurs de température uniquement (HMW 60T/70T)
- Traçabilité NIST (certificat inclus)

Les transmetteurs d'humidité et de température Vaisala HUMICAP® HMW60 et HMW70 pour montage mural sont concus pour le suivi de l'humidité relative et de la température dans les systèmes de gestion de l'énergie des batiments. Associant grande précision, stabilité et fonctionnement fiable, ces produits constituent le choix idéal pour les applications exigeantes.

Mesurent à la fois l'humidité et la température

Les transmetteurs HMW60 et HMW70 sont disponibles en trois modèles : U pour mesurer uniquement l'humidité, Y pour mesurer l'humidité et la température et T pour mesurer uniquement la température.

Étalandage rapide sur site

Il est facile de vérifier la précision des transmetteurs, en utilisant soit l'indicateur portable d'humidité et de température Vaisala HUMICAP® HM70, soit l'indicateur d'humidité Vaisala HUMICAP® HMI41. L'étalonnage peut se faire en quelques secondes à l'aide d'un seul potentiamètre et sans en perturber le fonctionnement, ce qui permet une réduction considérable des temps et des coûts de maintenance.

Données techniques

Série 60 : Montage 2 fils, sortie 4 à 20 mA

Montage mural	uniquement HR	HMW60U
	HR & T	HMW60Y
	uniquement T	HMW60T

Série 70 : Montage 3 fils, pour sortie de tension variable
Humidité relative

Montage mural	uniquement HR	HMW70U
	HR & T	HMW70Y
	uniquement T	HMW70T

Plage de mesure 0 ...95 % HR*

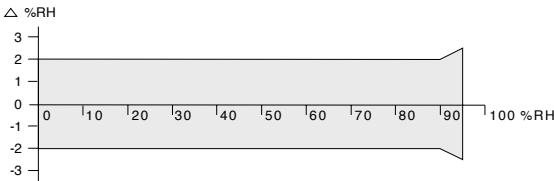

Precision a + 20^

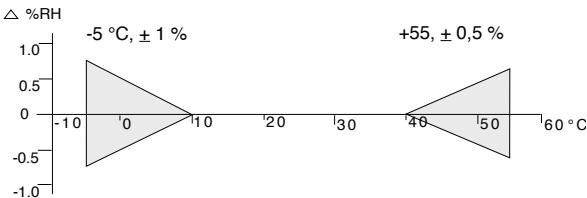

Dépendance à la température

Temps de réponse à +20 °C (+68 °F), réponse de 90 % 15 s

Stabilité ±2% HR/2 ans

Capeur HUMICAP 180

• Le signal de sortie correspond à une HR de 0 ... 100 %

Température (modèles Y et T)

Linéarité supérieure à 0,1 °C

Capeur Pt 1000 CEI 751 Classe B

Plage de mesure -5...+55 ^ C(+23 131^)^**

Precislon

** échelles de température en option disponibles sur demande

Généralités - Série 60

Tension d'alimentation	10 ...35 VCC (RL = 0 ohm)
	20 ...35 VCC (RL = 500 ohms)
Signal de sortie	4 ...20 mA

Généralités - Série 70

La plage de tension d'alimentation dépend du signal de sortie sélectionné
	CC	CA
0 ...1V	10 ...35V	9 ...24V
0 ...5V	14 ...35V	12 ...24V
0 ...10V	19 ...35V	16 ...24V
Consommation à 24 VCA
HMW70U		10 mA typique
HMW70Y		12 mA typique

Généralités

Température de fonctionnement
composants électroniques	-5 ...+55 °C (+23 ...+131 °F)
Température de stockage	-40 ...+80 °C (-40 ...+176 °F)
Plage d'humidité pour les composants électroniques (exposition prolongée)
Boîtier	0 ...85 % HR
matériau	Plastique ABS
Classe IP 30
Résistance au feu	UL94-HB
Couleur	NCS-2502-R
Raccordsw	borniers à vis 0,5 ...1,5 mm²

Conformé aux normes CEM EN61326 et EN55022
