HMD60 - Capteur d'humidité VAISALA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur d'humidité et de température pour conduit
Marque	VAISALA
Modèle	HMD60
Plage de mesure d'humidité	0 ... 100 %RH
Précision d'humidité	±2 %RH à +20°C
Capteur d'humidité	Vaisala HUMICAP® 180
Plage de mesure de température	-20 ... +80 °C
Précision de température	Meilleure que 0,1 °C (linéarité)
Sortie signal	4 ... 20 mA (boucle 2 fils)
Tension d'alimentation	10 ... 35 VDC (selon charge)
Indice de protection	IP65 (NEMA 4)
Matériau du boîtier	Aluminium moulé (électronique), acier inoxydable (sonde)
Température de fonctionnement (électronique)	-5 ... +55 °C
Température de fonctionnement (sonde)	-20 ... +80 °C
Température de stockage	-40 ... +80 °C
Vitesse d'écoulement max	50 m/s
Protection sonde	Filtre à membrane standard, option filtre fritté acier inox
Conformité	EN61326 et EN55022
Calibration	Vérification avec HM70 ou HMI41, calibration rapide sur site
Fonctions disponibles	Humidité seule (U), humidité+température (Y), température seule (T)
Raccordement	Bornes à vis 0.5 ... 1.5 mm²
Certificat	NIST traçable inclus

FOIRE AUX QUESTIONS - HMD60 VAISALA

Comment installer le HMD60 dans un conduit ?

Le capteur se monte directement dans le conduit. L'électronique peut être retirée sans démonter l'ensemble du boîtier du conduit. Utilisez un presse-étoupe pour le câble (diamètre 7-10 mm) et assurez un boîtier IP65.

Quelle est la précision du capteur d'humidité ?

La précision est de ±2 %RH à +20°C, avec une excellente stabilité à long terme grâce au capteur HUMICAP® 180.

Comment calibrer le capteur ?

Utilisez le Vaisala HM70 (humidimètre portable) ou l'indicateur HMI41. La calibration se fait en quelques secondes avec un seul potentiomètre, sans perturber le fonctionnement.

Quels modèles sont disponibles (U, Y, T) ?

Trois modèles : HMD60U (humidité seule), HMD60Y (humidité + température), HMD60T (température seule).

Quelle est la plage de température de fonctionnement ?

L'électronique fonctionne de -5 à +55 °C, la sonde de -20 à +80 °C. Stockage possible de -40 à +80 °C.

Le capteur résiste-t-il aux produits chimiques et à la poussière ?

Oui, le capteur HUMICAP® offre une excellente résistance aux produits chimiques et à la poussière, ce qui le rend adapté aux applications industrielles.

Comment nettoyer le capteur ?

Le filtre à membrane standard protège le capteur. Pour le nettoyage, remplacez le filtre si nécessaire. Évitez tout contact direct avec le capteur. Utilisez un chiffon doux pour le boîtier.

Quels accessoires sont disponibles ?

Accessoires : filtre à membrane (DRW010525), filtre fritté acier inox (HM46670SP), presse-étoupe pour câble armé (10528HM), module courant (18945HM).

Le HMD60 est-il compatible avec les systèmes de gestion de bâtiment ?

Oui, il est conçu pour les systèmes de gestion énergétique des bâtiments avec sortie 4-20 mA standard, compatible avec la plupart des automates et contrôleurs.

Quelle est la sortie signal du HMD60 ?

Le HMD60 fournit une sortie 4-20 mA en boucle 2 fils. Pour les versions HMD70, sorties 0-1V, 0-5V ou 0-10V.

MODE D'EMPLOI HMD60 VAISALA

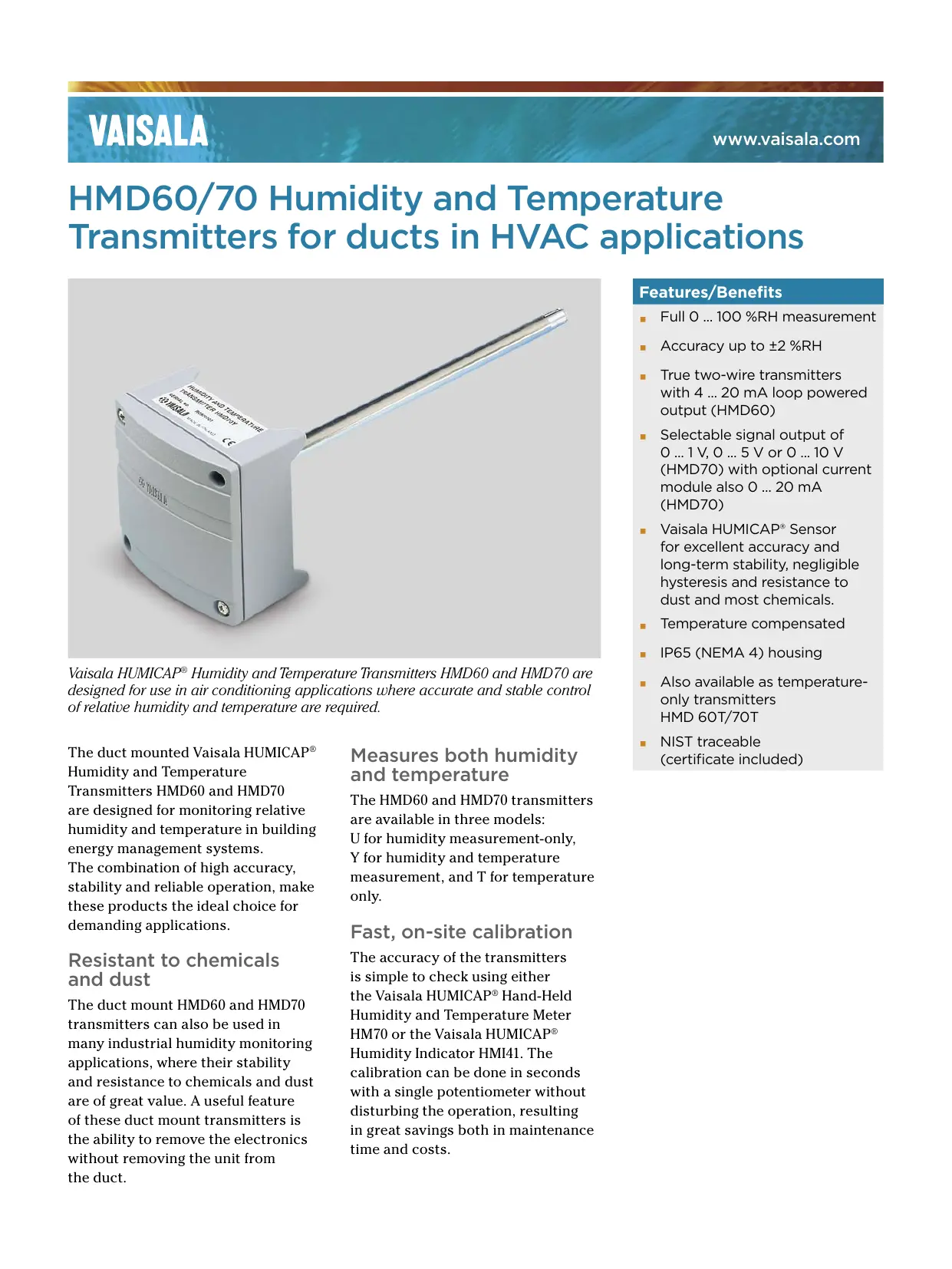

HMD60/70 Humidity and Temperature Transmitters for ducts in HVAC applications

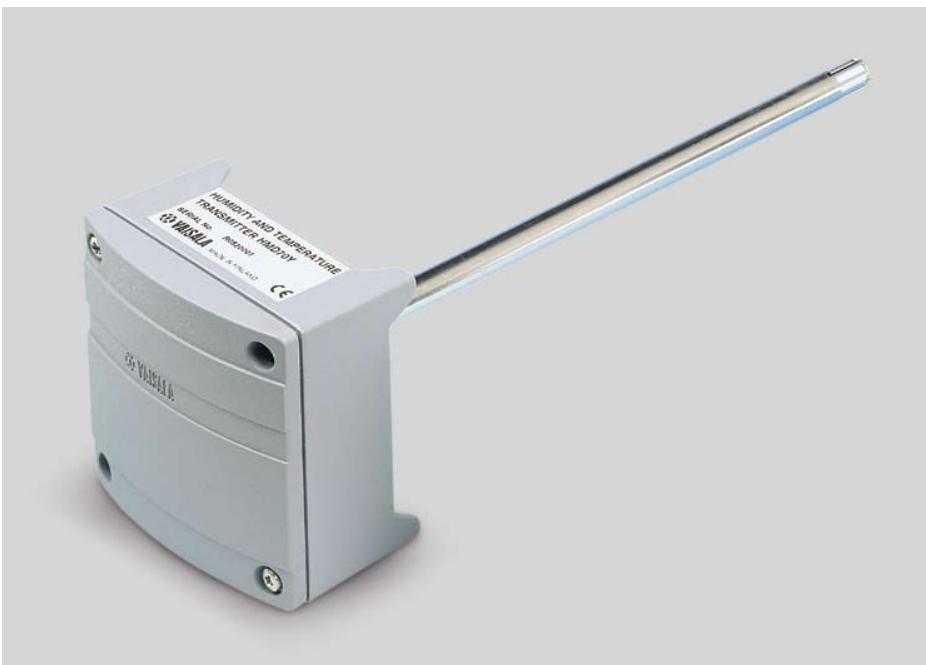

Vaisala HUMICAP® Humidity and Temperature Transmitters HMD60 and HMD70 are designed for use in air conditioning applications where accurate and stable control of relative humidity and temperature are required.

The duct mounted Vaisala HUMICAP® Humidity and Temperature Transmitters HMD60 and HMD70 are designed for monitoring relative humidity and temperature in building energy management systems. The combination of high accuracy, stability and reliable operation, make these products the ideal choice for demanding applications.

Resistant to chemicals and dust

The duct mount HMD60 and HMD70 transmitters can also be used in many industrial humidity monitoring applications, where their stability and resistance to chemicals and dust are of great value. A useful feature of these duct mount transmitters is the ability to remove the electronics without removing the unit from the duct.

Measures both humidity and temperature

The HMD60 and HMD70 transmitters are available in three models: U for humidity measurement-only, Y for humidity and temperature measurement, and T for temperature only.

Fast, on-site calibration

The accuracy of the transmitters is simple to check using either the Vaisala HUMICAP® Hand-Held Humidity and Temperature Meter HM70 or the Vaisala HUMICAP® Humidity Indicator HMI41. The calibration can be done in seconds with a single potentiometer without disturbing the operation, resulting in great savings both in maintenance time and costs.

Features/Benefits

Full 0 ... 100 %RH measurement
Accuracy up to ±2 %RH
True two-wire transmitters with 4 ... 20 mA loop powered output (HMD60)
- Selectable signal output of 0 ... 1 V, 0 ... 5 V or 0 ... 10 V (HMD70) with optional current module also 0 ... 20 mA (HMD70)
Vaisala HUMICAP® Sensor for excellent accuracy and long-term stability, negligible hysteresis and resistance to dust and most chemicals.
Temperature compensated
IP65 (NEMA 4) housing
Also available as temperature-only transmitters HMD 60T/70T
NIST traceable (certificate included)

Technical data

60 series: 2-wire, 4 to 20 mA output

Duct mount	RH only	HMD60U
	RH & T	HMD60Y
	T only	HMD60T

70 series: 3-wire, variable voltage output

Duct mount	RH only	HMD70U
	RH & T	HMD70Y
	T only	HMD70T

Relative humidity

Measurement range duct mount	0 ... 100%RH*
Accuracy at +20 °C
△ %RH
3
2
1
0
-1
-2
-3

Temperature dependence

Response time at +20^ (+68^)

90% response 15 s (with membrane filter)

Stability ± 2%RH / 2 years

Sensor HUMICAP® 180

Temperature (Y and T models)

Linearity	better than 0.1 °C
Sensor	Pt 1000 IEC 751 class B
Measurement range	-20 ...+80 °C (-4 ...176 °F) **

Accuracy
** Optional temperature scales are available on request.

General - 60 series

Supply voltage	10 ...35 VDC (RL = 0 ohm)
	20 ...35 VDC (RL = 500 ohm)
Output signal	4 ...20 mA

General - 70 series

Supply voltage range depends on the selected output signal
	DC	AC
0 ...1V	10 ...35V	9 ...24V
0 ...5V	14 ...35V	12 ...24V
0 ...10V	19 ...35V	16 ...24V
WITH OPTIONAL CURRENT MODULE
0 ...20 mA (RL = 0 ohm)	10 ...35V	11 ...24V
**0 ...20 mA (RL = 500 ohm)	20 ...35V	17 ...24V
Power consumption @ 24 VAC
HMD70U		10 mA typical
HMD70Y		12 mA typical

General

Operating temperature range
electronics	-5 ...+55 °C (+23 ...+131 °F)
probe	-20 ...+80 °C (-4 ...+176 °F)
Storage temperature range	-40 ...+80 °C (-40 ...+176 °F)
Maximum flow speed	50 m/s
Current module	part no. 18945 HM
Housing
probe	stainless steel
electronics	cast aluminum
Connections	screw terminals 0.5 ...1.5 mm²
Sensor protection
standard	membrane filter (part no. DRW010525)
optional	stainless steel sintered filter (part no. HM46670SP)
Cable thread-through
bushing for 7 ...10 mm (PG9)
cable housing IP65 (NEMA 4)	part no. 18941HM
armoured cable glands	part no. 10528HM
(must be ordered separately)

Complies with EMC standard EN61326 and EN55022
