Type de produit	Transmetteur d'humidité et de température (hygromètre)
Marque	VAISALA
Modèle	HMD70
Catégorie	Hygromètre
Plage de mesure humidité relative	0 ... 100 % HR
Précision humidité relative (à +20 °C)	±2 % HR
Capteur humidité	Vaisala HUMICAP® 180
Plage de mesure température	-20 ... +80 °C
Capteur température	Pt1000 IEC 751 Classe B
Sortie signal (HMD70)	0 ... 1 V, 0 ... 5 V ou 0 ... 10 V (sélectionnable) ; option module courant 0 ... 20 mA
Alimentation (série 70)	CC : 10 ... 35 V ; CA : 9 ... 24 V (selon signal de sortie)
Consommation (à 24 V CA)	HMD70U : 10 mA typique ; HMD70Y : 12 mA typique
Indice de protection	IP65 (NEMA 4)
Matériau du boîtier	Sonde : acier inoxydable ; Électronique : fonte d'aluminium
Raccordement	Borniers à vis 0,5 ... 1,5 mm²
Entrée de câble	Traversée pour câble 7 ... 10 mm (PG9)
Température de fonctionnement (électronique)	-5 ... +55 °C
Température de fonctionnement (sonde)	-20 ... +80 °C
Température de stockage	-40 ... +80 °C
Débit maximal	50 m/s
Entretien et nettoyage	Vérifier la précision avec le HM70 ou HMI41 ; étalonnage rapide via potentiomètre. Nettoyer le capteur avec un chiffon doux et sec.
Sécurité	Conforme aux normes CEM EN61326 et EN55022
Pièces détachées et réparabilité	Capteur HUMICAP® 180, filtre à membrane (DRW010525), filtre fritté inox (HM46670SP), module courant (18945HM), presse-étoupe blindé (10528HM). Le capteur est remplaçable sur site.

FOIRE AUX QUESTIONS - HMD70 VAISALA

Comment étalonner le HMD70 ?

Utilisez l'indicateur portable Vaisala HUMICAP® HM70 ou le HMI41. L'étalonnage se fait en quelques secondes à l'aide d'un seul potentiomètre sans perturber le fonctionnement.

Quelle est la précision de l'humidité ?

La précision est de ±2 % HR à +20 °C pour une plage de 0 ... 100 % HR.

Quels sont les signaux de sortie disponibles sur le HMD70 ?

Le HMD70 offre une sortie tension sélectionnable : 0 ... 1 V, 0 ... 5 V ou 0 ... 10 V. Une option module courant permet également une sortie 0 ... 20 mA.

Quelle est la plage de température de fonctionnement ?

L'électronique fonctionne de -5 ... +55 °C et la sonde de -20 ... +80 °C.

Comment nettoyer le capteur ?

Nettoyez délicatement le capteur avec un chiffon doux et sec. Évitez les solvants agressifs qui pourraient endommager le capteur HUMICAP®.

Puis-je remplacer le capteur moi-même ?

Oui, le capteur HUMICAP® 180 est remplaçable sur site. Consultez la notice pour la procédure de remplacement.

Quelle est la consommation électrique du HMD70 ?

À 24 V CA, la consommation typique est de 10 mA pour le modèle U (humidité seule) et 12 mA pour le modèle Y (humidité + température).

Le HMD70 est-il compatible avec des systèmes 4-20 mA ?

Oui, avec l'option module courant (pièce n° 18945HM), le HMD70 peut fournir une sortie 0 ... 20 mA.

Quels accessoires sont disponibles ?

Accessoires : filtre à membrane (DRW010525), filtre fritté inox (HM46670SP), presse-étoupe blindé (10528HM), boîtier de câble IP65 (18941HM) et module courant (18945HM).

Comment interpréter les valeurs de sortie en tension ?

La sortie tension est linéaire : par exemple, pour 0 ... 10 V, 0 V correspond à 0 % HR et 10 V à 100 % HR. La température suit la même échelle selon le modèle.

MODE D'EMPLOI HMD70 VAISALA

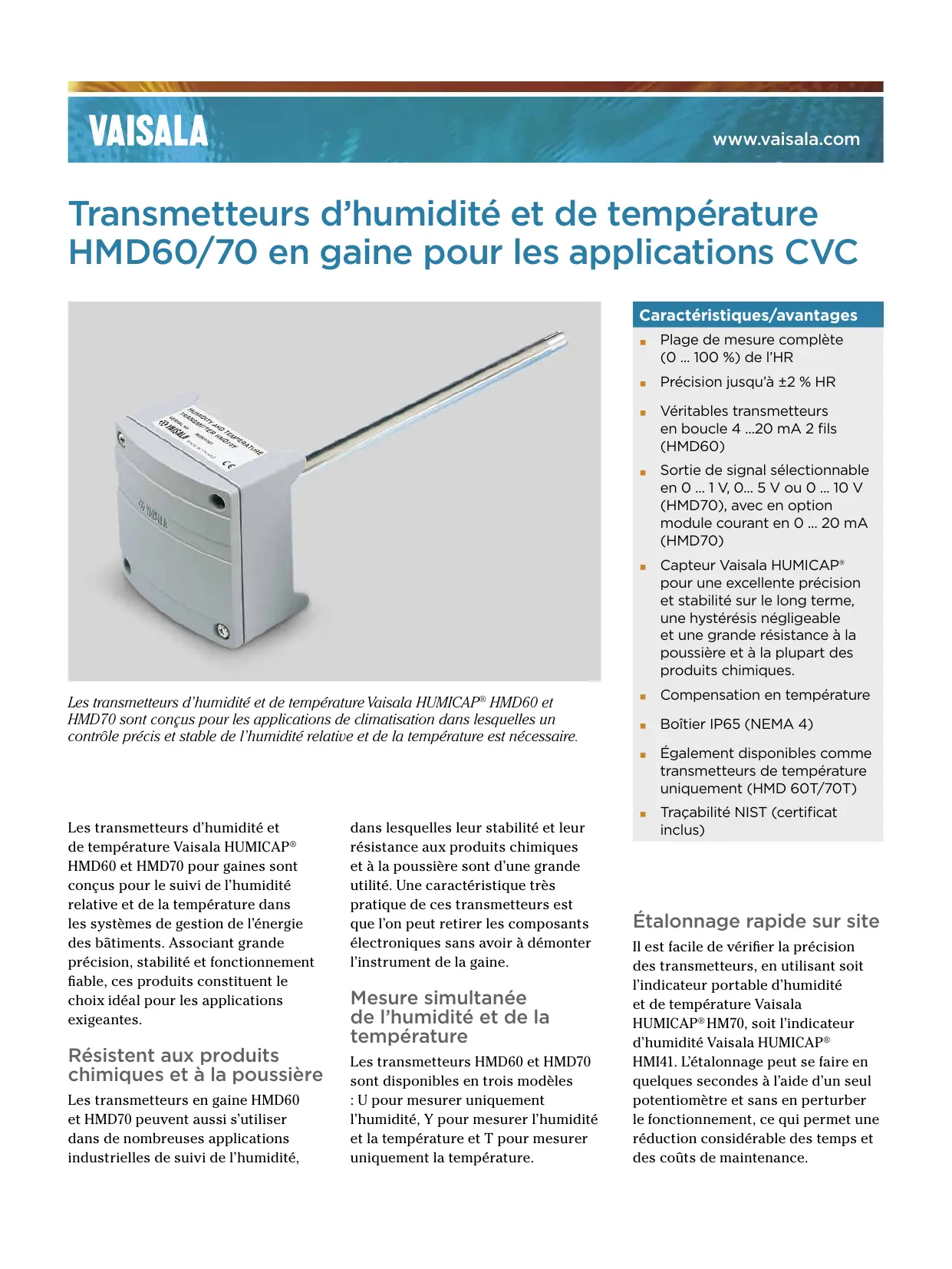

Transmetteurs d'humidité et de température hmd60/70 en gaine pour les applications CVC

Les transmetteurs d'humidité et de température Vaisala HUMICAP® HMD60 et HMD70 sont conçus pour les applications de climatisation dans lesquelles un contrôle précis et stable de l'humidité relative et de la température est nécessaire.

Les transmetteurs d'humidité et de température Vaisala HUMICAP® HMD60 et HMD70 pour gains sont conçus pour le suivi de l'humidité relative et de la température dans les systèmes de gestion de l'énergie des bâtiments. Associant grande précision, stabilité et fonctionnement fiable, ces produits constituent le choix idéal pour les applications exigeantes.

Résistant aux produits chimiques et à la poussière

Les transmetteurs en gaine HMD60 et HMD70 peuvent aussi s'utiliser dans de nombreuses applications industrielles de suivi de l'humidité,

Dans lesquelles leur stabilité et leur résistance aux produits chimiques et à la poussière sont d'une grande utilité. Une caractéristique très pratique de ces transmetteurs est que l'on peut protéger les composants électroniques sans avoir à démonter l'instrument de la gaine.

Mesure simultanée de l'humidité et de la température

Les transmetteurs HMD60 et HMD70 sont disponibles en trois modèles : U pour mesurer uniquement l'humidité, Y pour mesurer l'humidité et la température et T pour mesurer uniquement la température.

Caractéristiques/avantages

Plage de mesure complète (0... 100 %) de l'HR Precision jusqu'à ±2 % HR - Véritables transmetteurs en boucle 4...20 mA 2 fils (HMD60) Sortie de signal sélectionnable en 0... 1 V, 0... 5 V ou 0... 10 V (HMD70), avec en option module courant en 0... 20 mA (HMD70) - Capteur Vaisala HUMICAP® pour une excellente précision et stabilité sur le long terme, une hystérésis négligeable et une grande résistance à la poussière et à la plupart des produits chimiques. Compensation en température Boîtier IP65 (NEMA 4) Également disponibles comme transmetteurs de température uniquement (HMD 60T/70T) - Traçabilité NIST (certificat inclus)

Étalandage rapide sur site

Il est facile de vérifier la précision des transmetteurs, en utilisant soit l'indicateur portable d'humidité et de température Vaisala HUMICAP® HM70, soit l'indicateur d'humidité Vaisala HUMICAP® HMI41. L'étalonnage peut se faire en quelques secondes à l'aide d'un seul potentiomètre et sans en perturber le fonctionnement, ce qui permet une réduction considérable des temps et des coûts de maintenance.

Données techniques

Série 60 : 2 fils, sortie de 4 à 20 mA

Montage en gaine	uniquement HR	HMD60U
	HR & T	HMD60Y
	uniquement T	HMD60T

Série 70 : 3 fils, pour sortie de tension variable

Montage en gaine	uniquement HR	HMD70U
	HR & T	HMD70Y
	uniquement T	HMD70T

Humidité relative

Plage de mesure
Montage en gaine	0 ... 100 %HR
Précision à +20 °C

Dépendance à la température

Temps de réponse à +20 °C (+68 °F), réponse de 90 %

Stabilité 15 s (avec filtrage à membrane)

Capteur ±2 % HR / 2 ans

Sensor HUMICAP® 180

Température (modèles Y et T)

Linéarité	supérieure à 0,1 °C
Capteur	Pt 1000 CEI 751 Classe B
Plage de mesure	-20 ...+80 °C (-4 ... 176 °F) **

Precision

échelles de température en option disponibles sur demande.

Généralités - Série 60

Tension d'alimentation	10 ...35 VCC (RL = 0 ohm)
	20 ...35 VCC (RL = 500 ohms)
Signal de sortie	4 ...20 mA

Généralités - Série 70

La plage de tension d'alimentation dépend du signal de sortie sélectionné
	CC	CA
0 ...1V	10 ...35V	9 ...24V
0 ...5V	14 ...35V	12 ...24V
0 ...10V	19 ...35V	16 ...24V
AVEC MODULE COURANT EN OPTION
0 ...20 mA (RL = 0 ohm)	10 ...35V	11 ...24V
**0 ...20 mA (RL = 500 ohms)	20 ...35V	17 ...24V
Consommation à 24 VCA
HMD70U		10 mA typique
HMD70Y		12 mA typique

Généralités Conforme aux normes CEM EN61326 et EN55022

Température de fonctionnement
composants électroniques	-5 ...+55 °C (+23 ...+131 °F)
sonde	-20 ...+80 °C (-4 ...+176 °F)
Température de stockage	-40 ...+80 °C (-40 ...+176 °F)
Débit maximal	50 m/s
Module de courant	pièce no 18945HM
Boîtier
sonde	inox
composants électroniques	fonte d'aluminium
Raccords	borniers à vis 0,5 ...1,5 mm²
Protection du capteur
en standard	filtre à membrane (pièce no DRW010525)
en option	filtre fritti en inox (pièce no HM46670SP)
Enfilage du cable
traversée pour cable 7 ...10 mm (PG9)
boîtier du cable IP65 (NEMA 4)	pièce no 18941HM
presse-étoupe blindés	pièce no 10528HM
(doit être commandé séparément)
