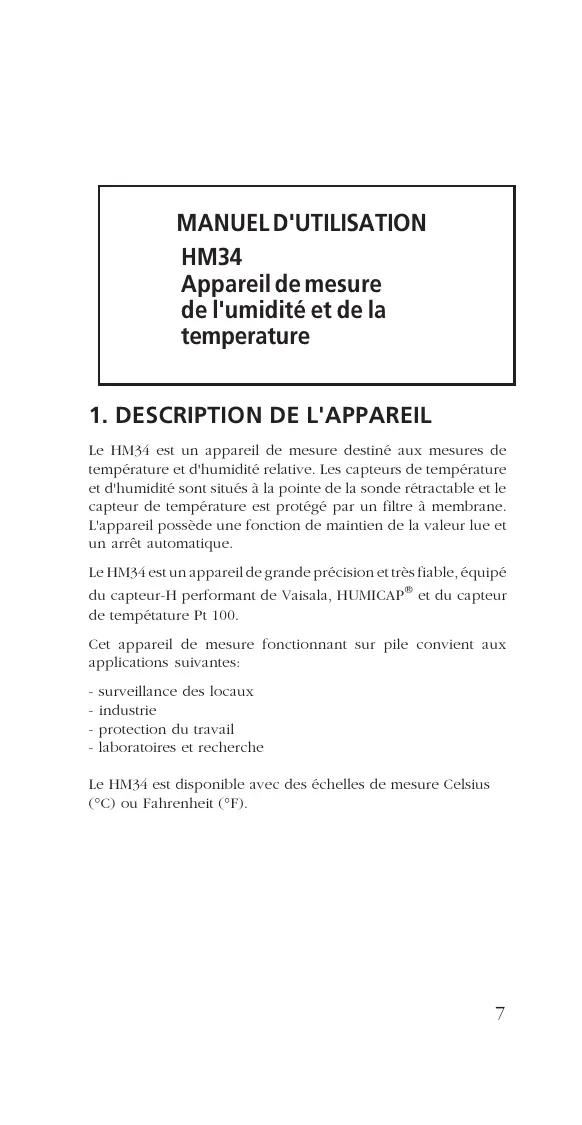

MANUEL D'UTILISATION HM34 Appareil de mesure de l'umidité et de la temperature

1. DESCRIPTION DE L'APPAREIL

Le HM34 est un appareil de mesure destiné aux mesures de température et d'humidité relative. Les capteurs de température et d'humidité sont situés à la pointe de la sonde rétractable et le capteur de température est protégé par un filtre à membrane. L'appareil possède une fonction de maintien de la valeur lue et un arrêt automatique. Le HM34 est un appareil de grande précision et très fiable, équipé du capteur-H performant de Vaisala, HUMICAP® et du capteur de tempétature Pt 100. Cet appareil de mesure fonctionnant sur pile convient aux applications suivantes:

surveillance des locaux industrie protection du travail laboratoires et recherche Le HM34 est disponible avec des échelles de mesure Celsius (°C) ou Fahrenheit (°F).

Les touches et l'afficheur de l'appareil fonctionnent de la manière suivante (voir la figure 3):

1. Touche Marche/Arrêt (ON/OFF)

La mesure de l'humidité relative (mesure-HR) est automatiquement sélectionnée à la mise en marche.

2. Touche de mesure de température (TEMP.)

Au cours des mesures de température, sur l'afficheur apparaît le signe (+) ou (-). La plaque d'identification derrière l'appareil porte la mention de l'étalonnage de l'échelle de mesure (affichage °C ou °F).

3. Touche de mesure HR (%RH)

La mesure indiquée sur l'afficheur lors d'une mesure d' humidité relative ne comporte normalement pas de signe. Si deux points apparaîssent devant la valeur affichée lors d'une mesure HR, la valeur d'humidité relative est alors négative. Il peut être ainsi par exemple au cours d'un remplacement du capteur avant l'etalonnage.

4. Touche de maintien (HOLD)

Le signe (s) qui apparaît sur l'afficheur indique que celui-ci se trouve dans la position maintien. Dans cette position, l'appareil ne s'éteint pas automatiquement de lui-même. Il est possible de sortir de cette position par toutes les touches sauf ON/OFF.

5. Indicateur de sous-tension

Lorsque la tension de la pile est trop basse, le signe (B) apparaît sur l'afficheur. Pour assurer le fonctionnement de l'appareil, changer la pile. Arêt automatique de l'appareil La durée d'une mesure sélectionnée est d'environ 3 min, après quoi l'appareil s'éteint automatiquement de lui-même, à moins qu'il ne soit dans la position maintien.

Tension d'utilisation L'appareil utilise une pile (type IEC 6F22) de 9 V. La pile est logée sous le couvercle situé derrière l'appareil (figure 2).

3. ETALONNAGE ET ENTRETIEN

Le contrôle et l'étalonnage de l'appareil sont effectués à intervalles réguliers, par exemple tous les ans, selon les conditions d'utilisation et la précision souhaitée. L'appareil peut aussi faire l'objet d'un étalonnage 1 point à l'aide du potentiomètre de réglage "DRY" (figure 2). Il est alors possible d'utiliser comme étalon les appareils de mesure d'humidité étalonnés de Vaisala Oy. Lorsqu'un étalonnage d'humidité plus précis à 2 points est souhaité, il suffit d'utiliser un calibrateur HMK11 ainsi que des solvants salins saturés, conformément au manuel d'utilisation du HMK11. L'étalonnage est réalisé dans l'ordre sec/humide, à l'aide des potentiomètres de réglage "DRY" et "WET", situés sous le couvercle du compartiment pile (voir la figure 2). Remplacement des sondes Retirer le capteur endommagé et le remplacer par un nouveau capteur. Manipuler le capteur avec précaution. Etalonner la sonde de mesure. Après le remplacement du capteur, il suffit d'un étalonnage 1 point dans le cas où le potentiomètre "WET" se trouve dans la position préréglée en usine. Autrement un'étalonnage deux points est nécessaire. Il n'est pas nécessaire de réétalonner l'appareil après le remplacement du capteur de température Pt 100.

Tenue du capteur (HUMICAP® 0062) aux agents chimiques Une exposition prolongée du capteur à certains agent chimiques et certains gaz peut en affecter la durée de vie. La liste ci-dessous donne les teneurs maximales recommandées associées à certaines agents chimiques présents dans l'environnement de mesure:

Des informations plus détaillées concernant les teneurs permises pour différents agent chimiques sont au besoin disponibles auprès du représentant de Vaisala.

4. PIECES DETACHEES ET ACCESSOIRES

Numéro de pièce détachée

Capteur d'humidité HUMICAP

Capteur de température Pt 100 (1/3 DIN 43760B)

Filtre frittée 133 µm

Gamme de mesure: Humidité Température Précision (+20 °C): (non-linéarité et répétitivité incluses) Humidité relative étalons d'usine étalonnage sur le terrain 0...100 %HR -20...+60 °C ou -4...+140 °F +1 %HR +2 %HR (0...90 %HR) +3 %HR (90...100 %HR) +0,3 °C (+0,5 °F) Température NOTE: Quand cet appareil est utilisé dans un champ électromagnétique de 3 V/m, avec la fréquence de 200 - 220 Mhz, on peut obtenir une déviation de la température de ±3 °C au maximum. Dépendance vis à vis de +0,04 %HR/°C la température: +0,02 °C/°C Résolution: 0,1 %HR 0,1 °C (0,1 °F) Temps de réponse pour l'humidité (+20 °C): 15 s Afficheur: LCD 31/2 chiffres Fonction de maintien: maintien sur l'afficheur de la valeur lue par la touche HOLD Alimentation: pile 9 V, IEC type 6F22 Temps de fonctionnement de la pile: 50 h env. Arrêt automatique: aprés 3 min, à moins que l'appareil ne soit dans la position maintien (HOLD)

Capteurs Humidité: Température: Protection du capteur: standard en option Poids: Versions: Capteur-H HUMICAP® (pièce no. 15202) Pt 100 (1/3 DIN 43760B) grille plastique (pièce no. 6221) filtre fritté 133 µm (pièce no. 0195) 250 g HM34C (affichage en °C) HM34F (affichage en °F) Le fabricant se réserve le droit de modifier et d'améliorer le modèle ainsi que les spécifications techniques sans donner d'information ou d'avis préalables. Copyright Vaisala Oy 1996. HUMICAP est une marque déposée de Vaisala Oy.
