Type de produit	Haut-parleur line array 3 voies triamplifié
Marque	QSC AUDIO
Modèle	WL3082
Configuration	Line array 3 voies, triamplifié, double 8"
Transducteurs HF	Moteur de compression à diaphragme titane 3", aimant néodyme
Transducteurs BF	Double woofer 8" à bobine acoustique 2,5"
Réponse en fréquence (±3 dB)	68 Hz - 18 kHz
Bande passante (-10 dB)	62 Hz - 20 kHz
Impédance nominale	HF : 16 ohms, MF : 16 ohms, BF : 16 ohms
Puissance admissible (continue)	HF : 85 W, MF : 250 W, BF : 250 W
Pression sonore max (crête)	135 dB SPL à 1 m
Couverture horizontale	140°
Matériau de l'enceinte	Contreplaqué de bouleau 15 mm
Finition	Noir (WL3082) ou blanc (WL3082-WH), peinture possible
Grille	Acier perforé 1,3 mm, doublée de tissu
Connecteurs	2 x NL8 en parallèle
Brochage	1+/1- NC, 2+/2- BF, 3+/3- MF, 4+/4- HF
Système d'accrochage	Intégré, réglable par pas de 1° de 0° à 10°
Poids net	17 kg
Dimensions (H x L x P)	229 mm x 508 mm x 406 mm
Accessoires	AF3082-S, AF3082-L, EB3082, CP3082, PB3082, AF8-10
Entretien	Nettoyer avec un chiffon sec, éviter les solvants
Réparabilité	Pièces détachées disponibles via QSC, réparation par technicien agréé
Sécurité	Ne pas utiliser à l'extérieur sans protection, ne pas dépasser les limites de puissance

FOIRE AUX QUESTIONS - WL3082 QSC AUDIO

Comment suspendre le WL3082 en line array ?

Utilisez le système d'accrochage intégré à platine latérale. L'angle vertical se règle par pas de 1° de 0° à 10° à l'aide des points d'accrochage. Une seule personne peut déployer l'ensemble grâce à la légèreté et à l'ergonomie.

Quelle est la configuration de câblage pour triamplification ?

Le connecteur NL8 est broché comme suit : 1+/1- non connecté, 2+/2- pour les basses fréquences (BF), 3+/3- pour les médiums (MF), 4+/4- pour les hautes fréquences (HF). Utilisez des câbles NL8 appropriés.

Puis-je utiliser le WL3082 sans caisson de basses ?

Oui, le WL3082 descend jusqu'à 62 Hz (-10 dB) sans caisson. Cependant, pour une réponse inférieure, il est recommandé d'ajouter un caisson WL212-sw.

Quel processeur recommandez-vous pour le WL3082 ?

Le processeur SC28 de QSC offre des harmonisations programmées avec la fonction Intrinsic Correction™. Des paramètres d'égalisation, de retard et de niveau sont réglables par l'utilisateur.

Combien d'éléments puis-je suspendre avec une grille AF3082-S ?

La petite grille d'accrochage AF3082-S supporte jusqu'à douze modules WL3082 avec un facteur de charge de 10:1.

Comment empiler au sol le WL3082 sur un caisson WL212-sw ?

Placez le caisson WL212-sw comme base. Le système d'accrochage permet d'incliner l'élément le plus bas jusqu'à 10° vers le haut ou le bas pour optimiser la couverture.

Quelle est la couverture verticale du WL3082 ?

La couverture verticale dépend du nombre d'éléments utilisés dans le line array. Elle est déterminée par l'angle entre les modules, réglable de 0° à 10°.

Puis-je peindre l'enceinte WL3082 ?

Oui, la finition polymère aqueuse peut être peinte sur site. Utilisez une peinture compatible pour préserver l'aspect.

Quel chariot de transport utiliser pour le WL3082 ?

Le chariot CP3082 est conçu pour transporter quatre éléments WL3082. Il est équipé de roulettes et d'une couverture rembourrée.

Comment nettoyer la grille du WL3082 ?

Utilisez un chiffon sec et doux. Évitez les solvants ou produits abrasifs qui pourraient endommager le revêtement.

MODE D'EMPLOI WL3082 QSC AUDIO

Extraordinairement compacte (seulement 508 mm de large) et lagere (17,2kg) - Haute pression acoustique (135 dB SPL en crête) Large couverture horizontale (140^) - Les haut-parleurs BF/MF 8'' néodyme haute puissance assurent la descente jusqu'à 62 Hz sans caissons de basses - Moteur de compression à diaphragme de 3'' sur guide d'onde à fente de diffraction et multiples ouvertures sur breveté par QSC (Brevet n° 7,177,437) - Le système d'accrochage simple, d'emploi facile, supporte des ensembles atteignant jusqu'à 12 unités avec un facteur de charge de 10:1 - Souplesse de l'empilage au sol - Totalement prise en charge par les logiciels acoustiques EASE et EASE Focus

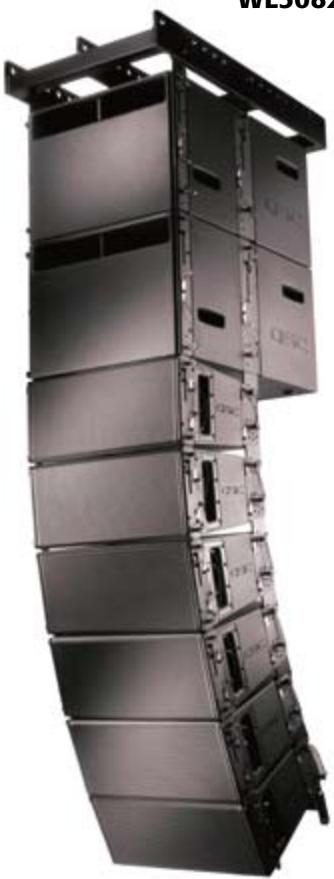

Points forts du WL212-SW

• Caisson de basses à double woofer 12'' dans une enceinte à filtrage passe-bande du 4e ordre
• Capacité de pression sonore de 135 dB SPL en créée
• Plage de fréquences jusqu'à 32 Hz (point à -10 dB)
• Peut être suspendu au-dessus d'un line array de WL3082 ou derrière celui-ci
• Les accessoires de suspension intégrés supportent aussi la WL3082 dans les applications avec empilage au sol.

Conçu pour les professionnels de l'audio les plus exigeants, qu'il s'agisse de concert ou d'installation fixe, le système WideLine-8 établit de nouveaux standards en matière de performances acoustiques sidérantes et de taille compacte.

Les line arrays sont employés dans un nombre de plus en plus grand de sites et d'applications. Il est souvent que ces sites aient des restrictions de hauteur ou d'angle de vision limitant le positionnement et la taille des ensembles d'enceintes. Le coût croissant du carburant pousse les fournisseurs de systèmes de tournée à réduire les besoins de transport. En même temps, les attentes des clients et du public n'ont jamais été aussi hautes vis-à-vis des performances audio. Pour répondre à ces besoins, QSC a entamé le développement du système d'enceintes en line array le plus compact et le plus puissant qui soit.

Le WideLine-8 de QSC renferme les performances d'un line array de taille standard dans un ensemble ultra compact mesurant moins de 508 mm de large et 229 mm de haut. Le WideLine-8 applique à l'audio la formule classique des voitures de compétition à haute performances – intégrer le plus de puissance disponible dans le plus petit chassis possible.

Chaque élément WideLine-8 triamplifié utilise une paire de haut-parleurs haute puissance de 8'' à aimant néodyme pour les basses fréquences.

Les deux couvrent les basses fréquences mais un seul monte jusqu'aux mediums, maintenant ainsi le contrôle de la dispersion horizontalement à la hauteur du crossover. Les hautes fréquences sont gérées par un moteur de compression néodyme de première qualité, à diaphragme de 3^, monté sur un guide d'onde breveté par QSC avec fente de diffraction à multiples ouvertures. La large couverture propre au système WideLine donne une image stéréo plus ample, réduit le besoin en enceintes de renfort supplémentaires et autorise de plus nombreuses options de positionnement.

La sortie du guide d'onde s'étend quasiment jusqu'au haut et au bas de l'enceinte pour créer une source acoustique continue avec des discontinuités minimales entre éléments adjacents, le résultat étant une nette réduction des interactions destructives.

Le caisson de basses WideLine-8 est une nouvelle référence en matière de puissance acoustique pour une enceinte minuscule. À première vue, l'enceinte semble trop petite, ne serait-ce que pour contenir sa paire de woofers 12'' à longue excursion et bobine acoustique 4'', et pourtant elle produit 135 dB de SPL (en crête) et descend à 32Hz, avec le punch nécessaire à la musique en vogue. Le profil extrêmement fin du caisson de basses WL212-sw (38 cm) en fait un très bon choix en usage fixe ou mobile sous une scène ou dans des coins étroits. Le filtrage

Passive-bande du 4ème ordre correspond à la largeur des éléments WideLine-8, lui permettant d'être accroché dans l'alignement d'un line array WideLine-8 ou derrière lui.

Des matériaux de première qualité sont employés pour la totalité du système. L'enceinte est construite en contreplaqué de bouleau de la Baltique et est recouverte d'une finition polymère aqueuse écologique, réparable sur site. Pour réduire au minimum le poids et éviter la rouille, les pièces de suspension sont en aluminium.

Le système de suspension à 4 points d'une élégante simplicité associé à la légèreté, à la taille compacte et à une excellente ergonomie de manipulation permet à une seule personne de déployer le line array. Un simple châssis de montage AF3082-L suspend jusqu'à douze éléments du line array avec ou sans quatre caissons de basses supplémentaires. Le système WideLine-8 est aussi à l'aise accroché qu'empilé au sol.

Une attention particulière est donnée à l'empilage au sol. Le système de suspension du caisson de basses WideLine-8 comprend un dispositif unique qui permet à l'objet de line array le plus bas de la pile surmontant le caisson d'être incliné en haut ou en bas jusqu'à, ce qui offre une meilleure couverture des auditeurs proches de la scène. Les caissons de basses WideLine-8 peuvent servir de base à des piles de six éléments WideLine-8.

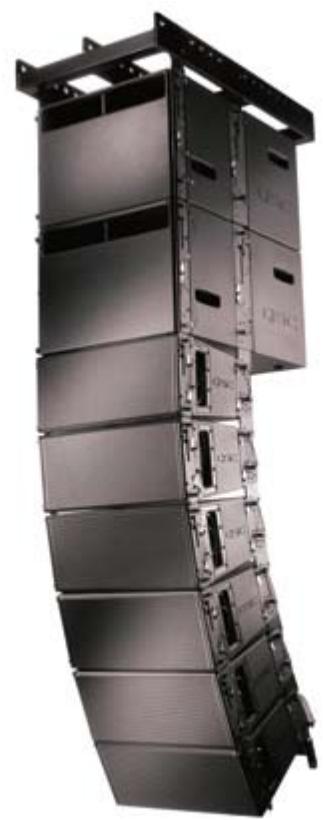

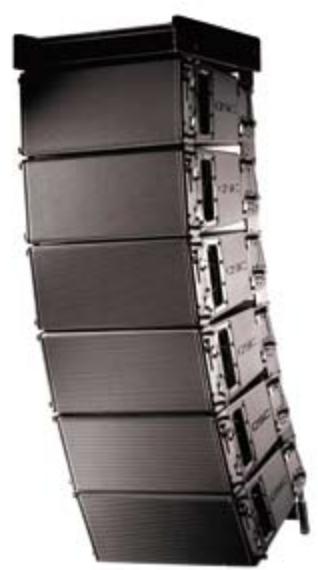

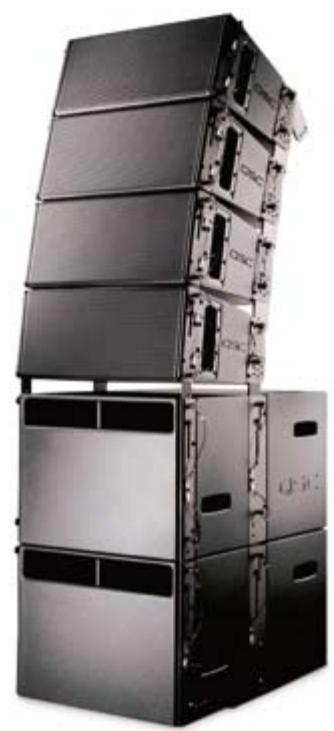

Ensembles flexibles

Les line arrays peuvent être constitués uniquement de modules WL3082, complétés par des caissons de basses WL212-sw en haut du line array, sinon, en utilisant la barre d'extension EB3082, les caissons de basse peuvent être accrochés derrière le line array principal.

Des ensembles de douze modules WL3082, avec quatre caissons de basses WL212-sw suspendus à l'arrière peuvent être supportés par la combinaison de 2 petites grilles d'accrochage AF3082-S et d'une barre d'extension EB3082 (Figure A). Douze modules WL3082 peuvent être suspendus à l'aide d'une AF3082-S (Figure B) tandis que la grande

grille d'accrochage AF3082-L peut servir à réunir des ensembles atteignant 12 modules WL3082 seuls ou suspendus sous 4 caissons de basses WL212-sw (Figure C). Le châssis d'adaptation AF8-10 (non représenté) permet à l'utilisateur d'ajouter des line arrays WL3082 WideLine-8 sous des line arrays WL2012 WideLine-10. La barre de traction arrière PB3082 (non représentée) permet d'obtenir un angle supplémentaire vers le bas pour des ensembles accrochés ou peut servir de barre de suspension pour des ensembles jusqu'à huit modules WL3082.

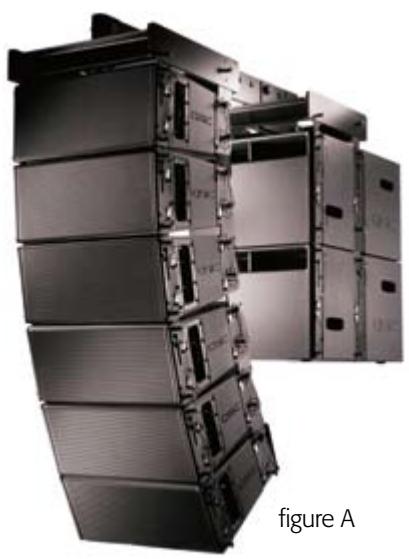

figure A

figure B

Empilage au sol optimisé

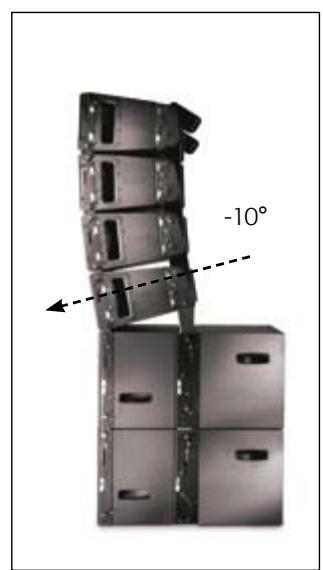

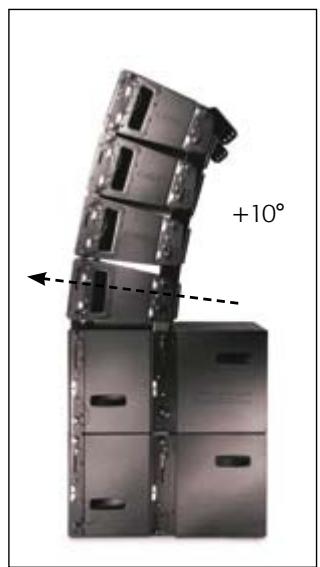

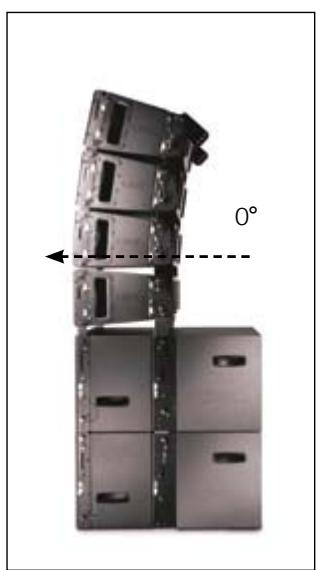

Le système d'accrochage WideLine-8 se double d'un système optimisé d'empilage au sol. En utilisant le caisson de basses WL212-sw comme base, des éléments de line array WL3082 peuvent être pointés vers le bas avec un angle maximum de 10 degrés pour couvrir les zones de public proches de la scène, ainsi que vers le haut, là aussi sur 10 degrés, pour mieux couvrir les zones assises des balcons distants.

CHARACTERISTIQUES	WL3082	WL212-sw
Configuration	Line array 3 voies, triamplié, à double 8"	Caisson de basses à double 12", filtrage passé-bande du 4ème ordre
Transducteurs
Hautes fréquences	Mateur de compression à sortie de 1,4", diaphragme titane 3", aimant néodymeDouble woofer 8", bobine acoustique 2,5"	-
Basses fréquences		Double woofer 12" à bobine acoustique 4", pièce polaire céramique
Réponse en fréquence(±3 dB)	68 Hz - 18 kHz	40 Hz - 100 Hz
Bande passante (-10 dB)	62 Hz - 20 kHz	32 Hz - 107 Hz
Impédance nominale	HF : 16 ohmsMF : 16 ohmsBF : 16 ohms	Caisson : 4 ohms
Puisance admissible en continu1	HF : 85 WMF : 250 WBF : 250 W	BF : 1100 W
Pression sonore max., en continu / en crête(dB SPL à 1 m)	HF : 127 dB SPL / 133 dB SPLMF : 122 dB SPL / 128 dB SPLBF : 122 dB SPL / 128 dB SPL	BF : 129 dB SPL / 135 dB SPL
Couverture nominale	H : 140°V : fonction du nombre d' éléments utilisés	-
Type d'enceinte	Trapézoidale, à évvent	Passé-bande à filtrage du 4ème ordre
Matériau de l'enceinte	Contreplaqué de bouleau de 15 mm	Contreplaqué de bouleau de 15 mm
Finition	Disponible en noir (WL3082) ou en blanc (WL3082-WH), peut être peinte	Disponible en noir (WL212-sw) ou en blanc (WL212-sw-WH), peut être peint
Grille	Acier perforé de 1,3 mm, double d'un tissu noir/blanc	-
Connecteurs	2 x NL8 en parallèle	2 x NL8 en parallèle
Brochage	1+/1- NC2+/2- BF3+/3- MF4+/4- HF	1+/1- Caisson2+/2- NC3+/3- NC4+/4- NC
Points d'accrochage	Système d'accrochage régliable intégré à platine latérale, écartement vertical régliable par pas de 1° de 0° à 10°	Intégrés, non régibles
Poids (net)	17 kg	49,4 kg
Poids (brut)	20,7 kg	56,7 kg
Dimensions (H x L x P)	229 mm x 508 mm x 406 mm	381 mm x 508 mm x 737 mm
Accessoires disponibles	AF3082-SAF3082-LEB3082CP3082PB3082AF8-10	AF3082-LCP212AF3082-S

Traitement de signal wideline-8

La WL3082 est donc pour la triamplification. Lui ajouter des caissons de basses WL212-sw crée un système actif 4 voies.

Pour les applications dans lesquelles la qualité audio est déterminante mais où la simplicité de fonctionnement et le coût sont aussi essentiels, le processeur SC 28 QSC fournit des harmonisations programmes en usine mais aussi des paramètres d'égalisation, de retard de décalage et de niveau de sortie réglables par l'utilisateur.

Les ingénieurs système de QSC ont exploité la puissance des filtres RIF (à Réponse Impulsionnelle Finie) du SC28 pourmettre en œuvre la fonction Intrinsic Correction™ de l'enceinte. Intrinsic Correction™ («correction intrinsèque») apporte les Seedles performances possibles dans les domains acoustiques de l'ampleur, de la fréquence et de la phase. Intrinsic Correction™ peut compenser tous les phénomènes de causality comme les effets de l'impédance acoustique du guide d'onde et la résonance du côte de haut-parleur. Le résultat est un système d'enceintes ayant une excellente réponse en fréquence et un son extrémement naturel, sans coloration sur toute sa bande de fréquences et sa zone de couverture. Un ensemble d'enceintes avec des réglages Intrinsic Correction™ sera aussi très sensible à l'emploi d'une correction pour compenser la configuration de l'ensemble, les conditions acoustiques ou les préférences de l'utilisateur. Pour les utilisateurs ayant besoin d'un DSP programmable sophistiqué, des harmonisations sont disponibles pour les processeurs BASISTM QSC.

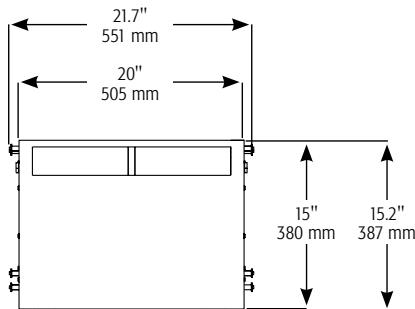

WL3082 Front

Side

Bottom

Top

Back

WL212-sw

Side

Bottom

Top

Back

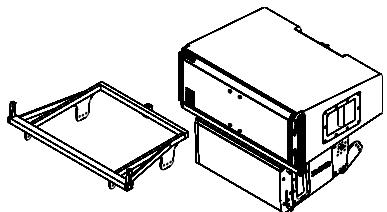

AF3082-L

Grande grille d'accrochage, acceptant jusqu'à douze éléments WideLine-8 et quatre caissons de basses WideLine-8 avec un facteur de charge de 10:1

AF8-10

Châssis d'adaptation pour la suspension d'une WL3082 sous une WL2012

EB3082

Barre d'extension, nécessaire aux systèmes dont les caissons de basses sont suspendus à l'arête de l'ensemble principal

PB3082

Barre de traction arrêté

AF3082-S

Petite grille d'accrochage, acceptant jusqu'à douze éléments WideLine-8 avec un facteur de charge de 10:1

CP3082

Chariot de transport à roulettes pour quatre éléments de line array WL3082, avec couverture remboursable

CP212

Chariot de transport à roulettes pour trois caissons de basses WL212-sw, avec couverture rembourse
