ISIS I-82H - Haut-parleur QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte 2 voies large bande
Marque	QSC AUDIO
Modèle	ISIS I-82H
Transducteur basses fréquences	8 pouces, bobine 2 pouces, aimant néodyme, cône en papier enduit
Transducteur hautes fréquences	Moteur de compression 1 pouce à haut rendement
Réponse en fréquence	80 Hz - 21 kHz (-6 dB) ; bande exploitable 60 Hz - 22 kHz (-10 dB)
Niveau de pression sonore maximal	119 dB crête, 113 dB continu (calculé à 1 m, champ libre)
Impédance nominale	8 ohms
Puissance admissible (RMS)	240 W (IEC, 8 h) / 200 W (IEC, 100 h)
Puissance ampli recommandée max.	400 W RMS
Sensibilité	90,5 dB @ 1 W / 1 m
Couverture nominale	90° horizontale x 60° verticale (-6 dB), orientable
Matériau de l'enceinte	Polystyrène antichoc moulé par injection, résistant aux intempéries
Grille de protection	Aluminium renforcé à revêtement poudré
Connecteurs	2 x Speakon NL4FC (câblés en parallèle)
Supports de montage inclus	Embase de mât et adaptateur pour pied de micro 5/8" - 27"
Poids net	7,9 kg
Poids brut	9,3 kg
Fonctions de protection	Circuit dynamique de protection complète activé par la saturation du signal
Utilisation recommandée	Sonorisation mobile, renfort de scène, retour de scène, installation fixe
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ni de produits abrasifs
Précautions de sécurité	Utiliser avec un ampli adapté ; éviter l'exposition à l'humidité excessive ; respecter la puissance nominale

FOIRE AUX QUESTIONS - ISIS I-82H QSC AUDIO

Quelle puissance d'ampli recommandez-vous pour l'ISIS I-82H ?

QSC recommande une puissance d'ampli maximale de 400 W RMS. La puissance admissible est de 240 W RMS (IEC, 8 h) ou 200 W RMS (IEC, 100 h). Utilisez un ampli capable de délivrer ces niveaux sans distorsion.

Comment orienter le guide d'onde de l'enceinte ?

Le guide d'onde Advanced Directivity permet une rotation de la couverture : vous pouvez passer de 90° x 60° à 60° x 90° en tournant le pavillon. Consultez la notice pour la procédure de démontage et rotation.

Cette enceinte peut-elle être utilisée en extérieur ?

Oui, l'enceinte est conçue pour être résistante aux intempéries. Le boîtier en polystyrène antichoc moulé et la grille en aluminium à revêtement poudré offrent une bonne protection. Évitez toutefois une exposition prolongée à la pluie ou à une humidité extrême.

Quel type de câble et connecteur utiliser ?

Utilisez des câbles équipés de connecteurs Speakon NL4FC (ou compatible). L'enceinte possède deux connecteurs parallèles pour faciliter le branchement en chaîne. Assurez-vous que les câbles sont adaptés à la puissance (section 2,5 mm² minimum).

Comment monter l'enceinte sur un pied ou un mât ?

L'enceinte est livrée avec une embase de mât (diamètre standard 35 mm) et un adaptateur pour pied de micro (filetage 5/8" - 27). Insérez simplement l'embase sur le mât ou vissez l'adaptateur sur un pied de micro.

Quelle est l'impédance nominale de l'enceinte ?

L'impédance nominale est de 8 ohms. L'impédance minimale est de 7 ohms (à 210 Hz) et maximale de 135 ohms (à certaines fréquences). Vérifiez la compatibilité avec votre ampli.

Comment nettoyer l'enceinte correctement ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de solvants, alcool ou produits abrasifs qui pourraient endommager le boîtier. Pour la grille, un dépoussiérage à l'air comprimé peut être utile.

Quels accessoires sont inclus avec l'ISIS I-82H ?

Sont inclus : une embase de mât et un adaptateur pour pied de micro. En option, l'étrier de montage I-YM8 permet un montage horizontal ou en retour de scène.

Puis-je utiliser l'enceinte comme retour de scène ?

Oui, grâce à sa forme et à l'étrier optionnel I-YM8, l'enceinte peut être utilisée en retour de scène (moniteur). Sa couverture orientable permet d'adapter le champ sonore.

Comment protéger l'enceinte contre les surcharges ?

L'enceinte intègre un circuit de protection dynamique qui limite le signal en cas de saturation. Assurez-vous également de ne pas dépasser la puissance maximale recommandée (400 W RMS) et d'utiliser un ampli adapté.

MODE D'EMPLOI ISIS I-82H QSC AUDIO

• Système 2 voies, 8 pouces - dans une enceinte polyvalente légère, résistante aux intempéries, et disposant d'une robuste grille en acier à revêtement poudré.
• Guide d'onde orientable Advanced DirectivityTM - (90^ × 60^) permet à l'enceinte de produire un son précis focalisé, quelle que soit l'orientation de montage.
• Haute tenue en puissance avec protection dynamique - 240 watts nominale (IEC) avec circuit de protection pour empêcher les saturations.
• Style contemporain, enceinte et composants résistants aux intempéries - idéal pour un large éventail d'applications.
• Deux connecteurs Speakon parallèles - pour un raccordement rapide et sûr de l'entrée audio.
• Embase de mât et adaptateur pour pied de micro - inclus pour offrir plus de souplesse de montage.

L'I-82H QSC est une enceinte 2 voies large bande 8 pouces, au style contemporain, qui s'intègre à de multiples environnements. Pouvant être montées sur mât et pied de micro, accrochées à un pont ou utilisées comme retours au sol/renforts de scène, ces enceintes moulées par injection sont un besoin excellent pour les musiciens, artistes itinérants, et ceux qui ont besoin d'un ensemble de sonorisation léger, de haute qualité, qui sonne remarquablement, soit visuellement discret et, grâce à ses poignées intégrées, soit facile à transporter.

L'enceinte I-82H comprend un transducteur BF 8^ résistant aux intempéries avec une suspension renforcée à double rouleau en tissu et un moteur de compression HF 1''. Ce dernier est couplé au guide d'onde orientable Advanced Directivité™ propre à QSC - permettant à l'enceinte de produire un son bien focalisé, quelle que soit l'orientation de montage. Pour un raccordement d'entrée rapide et sûr, l'I-82H possède deux connecteurs Speakon® parallèles.

Solution idéale pour une variété d'applications de sonorisation mobiles, l'I-82H comprend une fixation à embase pour montage sur mât ainsi qu'un adaptateur pour pied de micro 5/8'' - 27'' qui convient à la plupart des pieds et perches de micro. Avec l'ajout du nouveau kit optionnel étrier de montage/bain de pied I-YM8 de QSC (qui contient un support avec pied d'extension pivotant), l'I-82H peut être montée horizontalement sur mât pour orienter sa diffusion ou elle peut servir de retour bain de pied. Pour l'accrochage sur pont, l'I-YM8 accepte la plupart des fixations de pont en vigueur dans le secteur.

CHARACTERISTIQUES	1-82H
Configuration	Enceinte 2 voies compacte, à évvent
Transducteurs
Basses fréquences	8" haute puissance à côte en papier enduit, bobine acoustique 2", aimant néodyme
Hautes fréquences	Mateur de compression 1" à haut rendement
Bande passante1
Réponse en fréquence	80 Hz - 21 kHz (-6 dB)
Bande passante exploitable	60 Hz - 22 kHz (-10 dB)
Niveau maximal de pression sonore2
SPL créée calculé	119 dB SPL
SPL RMS en continu, calculé	113 dB SPL
Impédance	8 ohms, nominale (7 ohms minimum, 210 Hz, 135 ohms maximum)
Puissance admissible
Tenue en puissance RMS3
Puisance d'ampli max. recommendée	240 W (IEC, 8 heures), 200 W (IEC, 100 heures)
Puisance d'ampli max.	400 W RMS
Limitation de puissance	Circuit dynamique de protection complète activé par la saturation du signal
Sensibilité	90,5 dB, 1 m, champ libre
Couverture nominale	90°H x 60°V (-6 dB) (orientable en 60°H x 90°V)
Charge acoustique	Évent, accordé à 65 Hz
Enceinte
Matériau	Polystyrene antichoc moulé par injection, résistant aux interpétérés
Finition	Noire
Résistance aux interpétérés	Oui
Grille	Aluminium renforcé à revêtement poudré
Connecteurs	Deux connecteurs Speakon NL4FC Neutrik câblés en paralleôle
Supports de montage	Inclus : embase de mât et adaptateur pour pied de micro. En option :Étrier I-YM8.
Poids	7,9 kg net; 9,3 kg brut

Toutes les plages de fréquences spécifiées se réfèrent à des mesures de réponse en champ libre (espace plein, 4π). SPL calculé à 1 m, espace plein (4π), l'enceinte fonctionnant à la puissance RMS nominale avec entrée de bruit rose à facteur de crête de 6 dB, 50 Hz - 20 kHz. Puissance d'entrée maximale testée conformément aux recommandations de l'IEC 268-5, avec limitation à la bande 50 Hz - 20 kHz, facteur de crête de signal 6 dB.

Side

Back

Front

Réponse en fréquence et impédance*

Réponse en fréquence hors axe horizontal (0^, 20^, 40^, 60^) *Le graphique représente le niveau de pression sonore (SPL) pour 1 watt, à 1 m en champ libre. Un lissage au 1/3 d'octave est appliqué aux courbes hors axe pour plus de clarté.

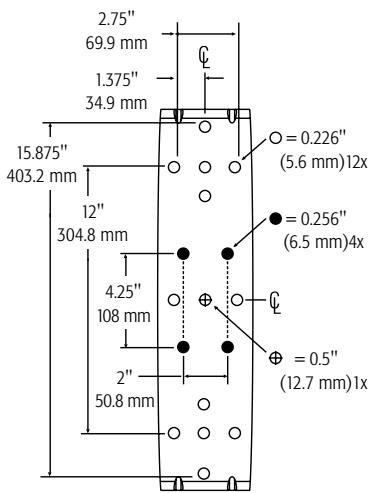

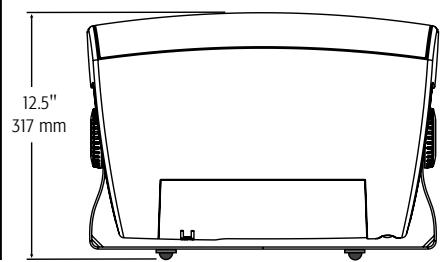

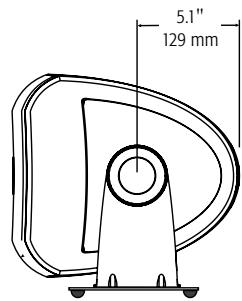

Dimensions de l'étrier optionnel de montage I-YM8
