Marque	QSC AUDIO
Modèle	ISIS I-282H
Catégorie	Haut-parleur
Type de produit	Enceinte 2 voies large bande, double 8 pouces
Configuration	2 voies compacte, à évent
Transducteurs graves	Double 8" haute puissance, cône en papier enduit, bobine 2", aimant néodyme
Transducteur aigus	Moteur de compression 1" à haut rendement, bobine 1,7"
Bande passante (-6 dB)	80 Hz - 27,7 kHz
Bande passante exploitable (-10 dB)	60 Hz - 29,5 kHz
Niveau sonore max (crête)	125 dB SPL
Niveau sonore max (continu)	119 dB SPL
Impédance nominale	8 Ω
Puissance admissible (RMS)	450 W (IEC)
Puissance ampli recommandée	900 W RMS
Sensibilité	93 dB (1 m, champ libre)
Couverture	90° x 60° (orientable)
Matériau de l'enceinte	Polystyrène antichoc moulé, résistant aux intempéries
Grille	Aluminium renforcé à revêtement poudré
Connecteurs	2x Speakon NL4FC (parallèle, commutable passif/actif)
Supports de montage inclus	Embase de mât (35/38 mm) et étrier de montage avec pieds de retrait
Poids net	12,9 kg
Fonctionnalités clés	Guide d'onde orientable, commutation biamplifié/passif, résistance intempéries, poignées intégrées
Applications typiques	Sonorisation mobile, retours de scène, installation fixe

FOIRE AUX QUESTIONS - ISIS I-282H QSC AUDIO

Quelle est la puissance nominale de l'enceinte ISIS I-282H ?

La puissance nominale (RMS) est de 450 W selon la norme IEC. La puissance ampli recommandée est de 900 W RMS.

Comment basculer entre les modes biamplifié et passif ?

Un commutateur sur l'enceinte permet de passer du mode passif (un seul ampli) au mode biamplifié (amplis séparés pour graves et aigus). Consultez le schéma de câblage fourni.

L'enceinte est-elle adaptée à une utilisation en extérieur ?

Oui, l'enceinte et ses composants sont résistants aux intempéries. Le boîtier en polystyrène antichoc et la grille en aluminium revêtu supportent les conditions extérieures.

Quels connecteurs sont utilisés ?

Deux connecteurs Speakon NL4FC câblés en parallèle. Ils assurent une connexion rapide et sécurisée.

Comment orienter la couverture sonore ?

Le guide d'onde orientable Advanced Directivity permet de faire pivoter le pavillon pour passer d'une couverture 90°x60° à 60°x90°, selon l'orientation de montage.

L'enceinte peut-elle être montée sur un pied ou un mât ?

Oui, une embase de mât (diamètre 35 ou 38 mm) est intégrée. Un étrier de montage avec pieds de retrait est également fourni pour une fixation au sol ou au pont.

Quel est le poids de l'enceinte ?

Le poids net est de 12,9 kg. Le poids brut (emballé) est de 16,7 kg.

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 8 ohms. L'impédance minimum est de 5,25 ohms à 17,6 kHz.

Quels accessoires de montage sont inclus ?

Sont inclus : une embase de mât et un étrier de montage avec des pieds de retrait de scène. Ces accessoires offrent une grande flexibilité de positionnement.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux légèrement humide pour nettoyer la surface. Évitez les solvants ou produits abrasifs. La grille peut être dépoussiérée avec un pinceau doux.

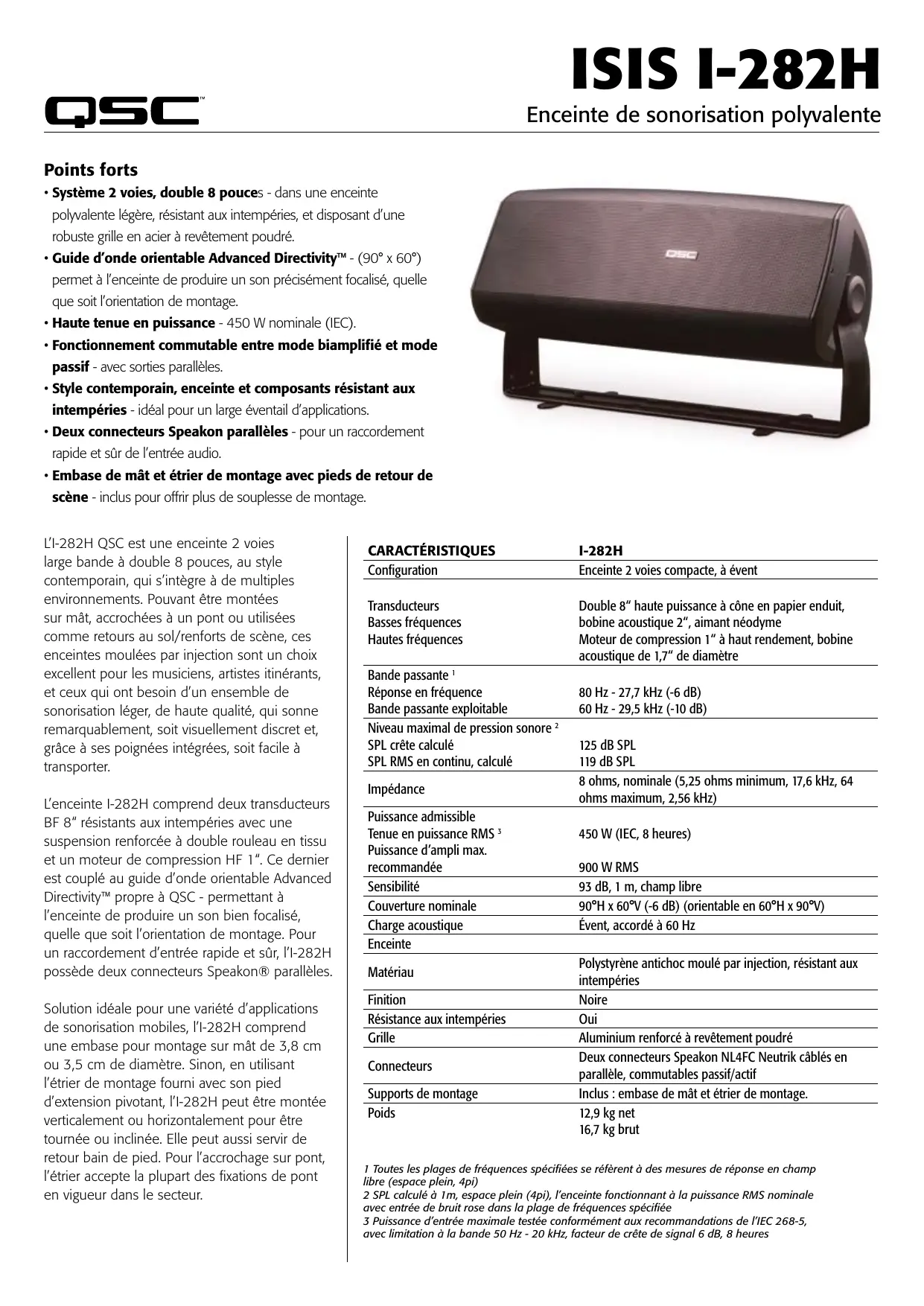

MODE D'EMPLOI ISIS I-282H QSC AUDIO

• Système 2 voies, double 8 pouces - dans une enceinte polyvalente légère, résistante aux intempéries, et disposant d'une robuste grille en acier à revêtement poudré.
• Guide d'onde orientable Advanced DirectivityTM - (90^ × 60^) permet à l'enceinte de produire un son précisément focalisé, quelle que soit l'orientation de montage.
• Haute tenue en puissance - 450 W nominale (IEC).
• Fonctionnement commutable entre mode biamplifié et mode passif - avec sorties parallèles.
• Style contemporain, enceinte et composants résistant aux intempéries - idéal pour un large éventail d'applications.
• Deux connecteurs Speakon parallèles - pour un raccordement rapide et sûr de l'entrée audio.
• Embase de mât et étrier de montage avec pieds de retrait de scène - inclus pour offrir plus de souplesse de montage.

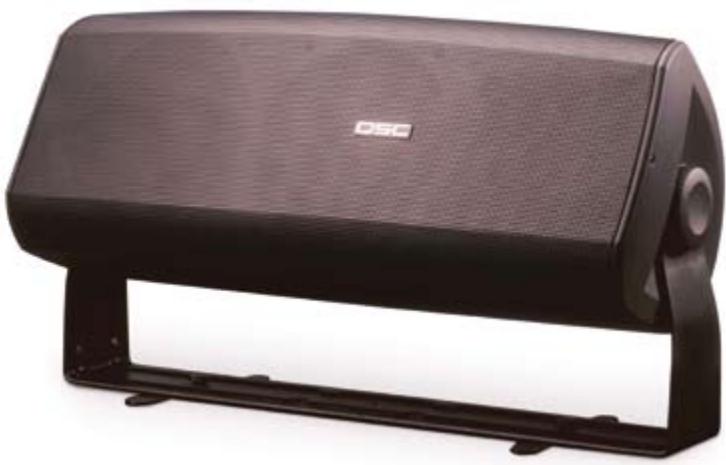

L'I-282H QSC est une enceinte 2 voies large bande à double 8 pouces, au style contemporain, qui s'intègre à de multiples environnements. Pouvant être montées sur mât, accrochées à un pont ou utilisées comme retours au sol/renforts de scène, ces enceintes moulées par injection sont un besoin excellent pour les musiciens, artistes itinérants, et ceux qui ont besoin d'un ensemble de sonorisation léger, de haute qualité, qui sonne remarquablement, soit visuellement discret et, grâce à ses poignées intégrées, soit facile à transporter.

L'enceinte I-282H comprend deux transducteurs BF 8'' résistants aux intempéries avec une suspension renforcée à double rouleau en tissu et un moteur de compression HF 1''. Ce dernier est couplé au guide d'onde orientable Advanced Directivity™ propre à QSC - permettant à l'enceinte de produire un son bien focalisé, quelle que soit l'orientation de montage. Pour un raccordement d'entrée rapide et sûr, l'I-282H possède deux connecteurs Speakon® parallèles.

Solution idéale pour une variété d'applications de sonorisation mobiles, l'I-282H comprend une embase pour montage sur mât de 3,8 cm ou 3,5 cm de diamètre. Sinon, en utilisant l'étrier de montage fourni avec son pied d'extension pivotant, l'I-282H peut être montée verticalement ou horizontalement pour être tournée ou inclinée. Elle peut aussi servir de retour bain de pied. Pour l'accrochage sur pont, l'étrier accepte la plupart des fixations de pont en vigueur dans le secteur.

CHARACTERISTIQUES	I-282H
Configuration	Enceinte 2 voies compacte, à évent
Transducteurs	Double 8" haute puissance à côte en papier enduit, bobine acoustique 2", aimant néodyme
Basses fréquences	Moteur de compression 1" à haut rendement, bobine acoustique de 1,7" de diamètre
Hautes fréquences
Bande passante1
Réponse en fréquence	80 Hz - 27,7 kHz (-6 dB)
Bande passante exploitable	60 Hz - 29,5 kHz (-10 dB)
Niveau maximal de pression sonore2
SPL créée calculé	125 dB SPL
SPL RMS en continu, calculé	119 dB SPL
Impédance	8 ohms, nominale (5,25 ohms minimum, 17,6 kHz, 64 ohms maximum, 2,56 kHz)
Puisance admissible
Tenue en puissance RMS3	450 W (IEC, 8 heures)
Puisance d'ampli max. recommodée	900 W RMS
Sensibilité	93 dB, 1 m, champ libre
Couverture nominale	90°H x 60°V (-6 dB) (orientable en 60°H x 90°V)
Charge acoustique	Évent, accordé à 60 Hz
Enceinte
Matériau	Polystyrene antichoc moulé par injection, résistant aux intempéries
Finition	Noire
Résistance aux intempéries	Oui
Grille	Aluminium renforcé à revêtement poudré
Connecteurs	Deux connecteurs Speakon NL4FC Neutrik cablés en paralleôle, commutables passif/actif
Supports de montage	Inclus : embase de mât et étrier de montage.
Poids	12,9 kg net
	16,7 kg brut

1 Toutes les plages de fréquences spécifiées se réfèrent à des mesures de réponse en champ libre (espace plein, 4π). 2 SPL calculé à 1m, espace plein (4π), l'enceinte fonctionnant à la puissance RMS nominale avec entrée de bruit rose dans la plage de fréquences spécifique. 3 Puissance d'entrée maximale testée conformément aux recommendations de l'IEC 268-5, avec limitation à la bande 50Hz - 20kHz, facteur de crête de signal 6 dB, 8 heures.

Front

Top

Réponse en fréquence et impédance*

Réponse en fréquence hors axe horizontal (0^, 20^, 40^, 60^) *Le graphique représente le niveau de pression sonore (SPL) pour 1 watt, à 1 m en champ libre. Un lissage au 1/3 d'octave est appliqué aux courbes hors axe pour plus de clarté.
