Type de produit	Enceinte deux voies compacte avec transformateur ligne (70/100 V)
Marque	QSC AUDIO
Modèle	AD-S52T
Configuration	Enceinte deux voies à évent
Transducteur basses fréquences	5,25", blindé magnétiquement, résistant aux intempéries
Transducteur hautes fréquences	Tweeter néodyme 1"
Bande passante (réponse en fréquence ±3 dB)	75 Hz - 19 kHz
Bande passante exploitable (-10 dB)	60 Hz - 20 kHz
Pression sonore maximale en continu	104 dB SPL
Pression sonore maximale en crête	110 dB SPL
Impédance nominale	8 ohms (commutable)
Puissance admissible (IEC)	60 W (100 heures)
Puissance d'amplificateur max recommandée	120 W RMS
Sensibilité	86 dB (2,83 V, 1 m, champ libre)
Couverture nominale	90° H x 90° V
Réglages transformateur 70 V	30 / 15 / 7,5 / 3,75 W
Réglages transformateur 100 V	30 / 15 / 7,5 W
Matériau de l'enceinte	Polystyrène antichoc moulé par injection, résistant aux intempéries
Finition	Noire ou blanche (peut être peinte)
Grille	Aluminium renforcé à revêtement poudré
Connecteurs	Paire de borniers 5 points
Support de montage	Rotule de fixation incluse ; étrier de montage en option
Poids net	8,2 kg
Poids brut	11,4 kg
Protection dynamique intégrée	Oui (contre les surcharges)

FOIRE AUX QUESTIONS - AD-S52T QSC AUDIO

Comment installer l'enceinte AD-S52T ?

L'enceinte est livrée avec une rotule de fixation pour un montage mural orientable. Retirez la plaque d'arrêt si vous souhaitez réduire la profondeur. Un étrier de montage est disponible en option.

Comment câbler le transformateur 70V/100V ?

Utilisez le sélecteur sur la face arrière pour choisir la puissance souhaitée : pour 70 V, les positions sont 30/15/7,5/3,75 W ; pour 100 V, 30/15/7,5 W. Connectez les fils aux borniers 5 points.

Comment sélectionner l'impédance (8 ohms ou transformateur) ?

Le sélecteur permet de choisir le fonctionnement en 8 ohms (transformateur court-circuité) ou via le transformateur pour distribution 70/100 V. Assurez-vous que la position correspond à votre système.

L'enceinte peut-elle être peinte ?

Oui, la finition noire ou blanche peut être peinte pour s'intégrer à tout décor. Utilisez une peinture adaptée aux plastiques.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance d'amplificateur max recommandée est de 120 W RMS. La puissance admissible de l'enceinte est de 60 W (IEC, 100 heures).

L'enceinte est-elle résistante aux intempéries ?

Oui, le haut-parleur BF et le boîtier sont résistants aux intempéries. Un cache de connecteur d'entrée étanche protège les borniers.

Comment nettoyer l'enceinte AD-S52T ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. La grille en aluminium peut être dépoussiérée délicatement.

Quels accessoires de montage sont disponibles ?

La rotule de fixation est incluse. Un étrier de montage est disponible en option pour d'autres configurations.

Quelle est la garantie de ce produit ?

La garantie standard QSC s'applique. Veuillez consulter le manuel ou le site QSC pour les détails spécifiques à votre région.

Puis-je utiliser cette enceinte à proximité d'un écran vidéo ?

Oui, le transducteur BF est blindé magnétiquement, ce qui le rend idéal pour une utilisation près d'écrans ou de moniteurs vidéo sans interférence.

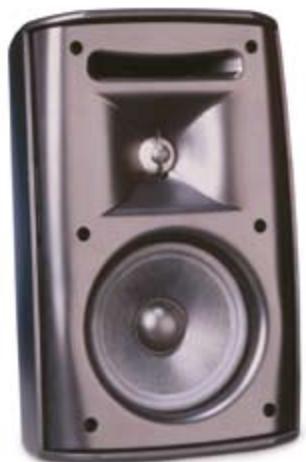

MODE D'EMPLOI AD-S52T QSC AUDIO

• Modèle 2 voies, 5,25'' - enceinte polyvalente légère de style contemporain
• Transducteur BF blindé magnétiquement - idéal pour l'emploi après des écrans vidéo
• Rotule de fixation incluse - pour une installation pratique
• Versions à transformateur 70 V/100 V disponibles - pour l'emploi avec des systèmes de distribution audio
• Étrier de fixation disponible en option

L'AcousticDesign™ AD-S52 de QSC est une enceinte large bande ayant un style élégant, contemporain, qui convient parfaitement au montage en surface dans de multiples milieux et applications dont les hôtels, restaurants, centres de convention et environnements multimédias. Son haut-parleur de basses fréquences est blindé magnétique, ce qui rend l'AD-S52 parfaite pour l'emploi après de moniteurs vidéo. Disponibles en noir ou en blanc, ces enceintes au son remarquable, résistant aux intempéries, peuvent être peintes pour s'intégrer à tout décor.

L'AD-S52 est un modèle 2 voies à haute puissance intégrant un transducteur BF 5,25'' à l'épreuve des intempéries et un tweeter néodyme 1''. Cette enceinte exceptionnelle a en plus l'avantage de posséder une protection dynamique intégrée - assurant ainsi la fiabilité du système en cas de surcharge.

Les modèles AD-S52T sont équipés d'un transformateur ligne 70 V/100 V pour les systèmes de distribution audio. Un sélecteur situé en face arrêté permet de régler le niveau de puissance de l'enceinte. Il peut aussi être réglé pour un fonctionnement en 8 ohms, le transformateur étant alors complètement court-circuité - procurant une plus grande flexibilité que la plupart des produits concurrents.

Le système AD-S52 comprend une rotule de fixation pour une installation commode de l'enceinte selon une grande diversité d'orientations. Si désiré, la plaque d'arrêt de la fixation à rotule peut être retirée, ce qui réduit la profondeur totale de l'ensemble et la surface de la fixation sur le mur. De plus, l'ensemble comprend un cache de connecteur d'entrée résistant aux intempêtes pour protéger les borniers d'entrée 5 points.

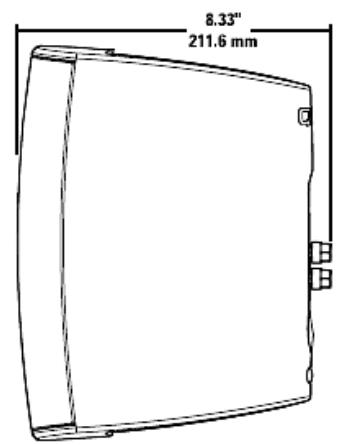

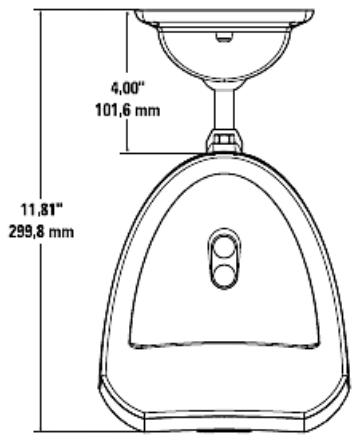

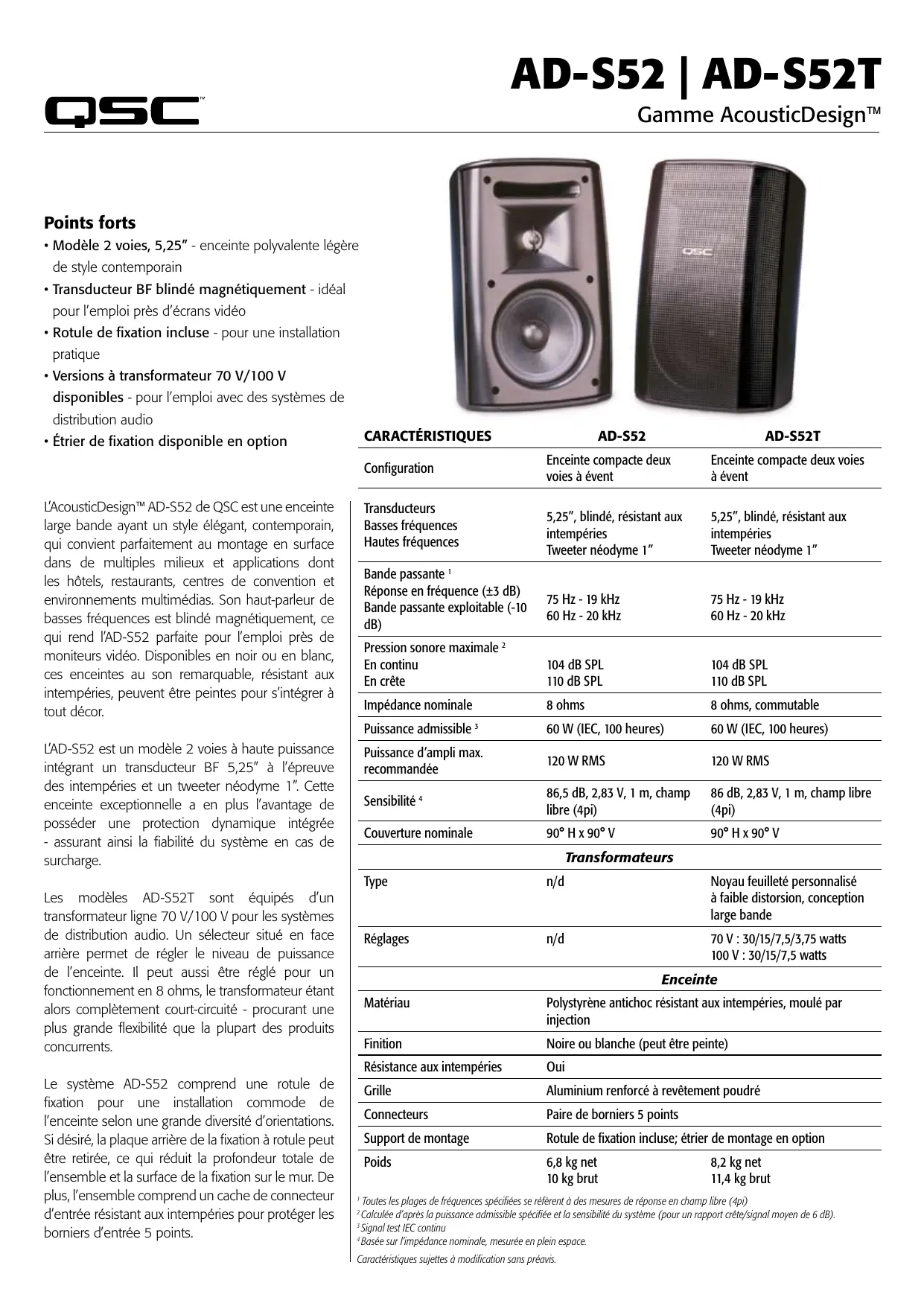

CHARACTERISTIQUES	AD-S52	AD-S52T
Configuration	Enceinte compacte deux voies à évvent	Enceinte compacte deux voies à évvent
Transducteurs
Basses fréquences	5,25", blindé, résistant aux intempérières	5,25", blindé, résistant aux intempérières
Hautes fréquences	Tweeter néodyme 1"	Tweeter néodyme 1"
Bande passante1
Réponse en fréquence (±3 dB)	75 Hz - 19 kHz	75 Hz - 19 kHz
Bande passante exploitable (-10 dB)	60 Hz - 20 kHz	60 Hz - 20 kHz
Pression sonore maximale2
En continu	104 dB SPL	104 dB SPL
En crête	110 dB SPL	110 dB SPL
Impédance nominale	8 ohms	8 ohms, commutable
Puisance admissible3	60 W (IEC, 100 heures)	60 W (IEC, 100 heures)
Puisance d'ampli max. recommends	120 W RMS	120 W RMS
Sensibilité4	86,5 dB, 2,83 V, 1 m, champ libre (4pi)	86 dB, 2,83 V, 1 m, champ libre (4pi)
Couverture nominale	90° H x 90° V	90° H x 90° V
Transformateursurs
Type	n/d	Noyau feuilleté personnelé à faible distorsion, conception large bande
Réglages	n/d	70 V: 30/15/7,5/3,75 watts 100 V: 30/15/7,5 watts
Enceinte
Matériau	Polystyrrène antichoc résistant aux intempérières, moulé par injection
Finition	Noire ou blanche (peut être peinte)
Résistance aux intempérières	Oui
Grille	Aluminium renforcé à revêtement poudré
Connecteurs	Paire de borniers 5 points
Support de montage	Rotule de fixation incluse; étrier de montage en option
Poids	6,8 kg net	8,2 kg net
	10 kg brut	11,4 kg brut

Toutes les plages de fréquences spécifiées se réfèrent à des mesures de réponse en champ libre (4π). 2. Calculée d'après la puissance admissible spécifiée et la sensibilité du système (pour un rapport crête/signal moyen de 6 dB). 3. Signal test IEC continu. 4. Basée sur l'impédance nominale, mesure en plein espace.

Caractéristiques sujettes à modification sans préavis.

Réponse en fréquence et impédance*

Réponse en fréquence hors axe horizontal** (0^, 15^, 30^, 45^)

Le graphique représente le niveau de pression sonore (SPL) pour 1 watt, à 1 m en champ libre. Un lissage au 1/3 d'octave est appliqué aux courbes hors axe pour plus de clarté.

Caractéristiques sujettes à modification sans préavis.

QSC et le logo QSC sont des marques déposées de QSC Audio Products Inc. auprès de l'U.S. Patent and Trademark Office et dans d'autres pays. AcousticDesign est une marque commerciale de QSC Audio Products, Inc. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.
