AXN150 - Ventilateur d'extraction CODUME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'extraction
Marque	CODUME
Modèle	AXN150
Utilisation	Extraction d'air pour pièces humides (salle de bain, cuisine)
Diamètre de raccordement	150 mm
Montage	Mural ou plafond
Alimentation électrique	220-240 V, 50/60 Hz
Puissance	Environ 20 à 30 W
Double isolation	Oui, pas de raccordement à la terre obligatoire
Clapet anti-retour	Oui
Minuterie intégrée	En option selon version (préréglable)
Sonde d'humidité	En option selon version (réglable)
Longueur maxi flexible	10 m (modèle AXN150S)
Nettoyage	Grille amovible, nettoyage avec chiffon humide
Sécurité	Couper alimentation avant entretien ; ne pas immerger ; pas de solvants
Type de câblage	2 ou 3 fils en 1,5 mm²
Poids	Environ 1,2 kg
Température ambiante max	40°C

FOIRE AUX QUESTIONS - AXN150 CODUME

Comment installer le ventilateur AXN150 ?

Le ventilateur peut être monté au mur ou au plafond. Pour le montage mural, utiliser une traversée de mur et une grille extérieure. Pour le plafond, fixer solidement et raccorder le flexible. Suivez les schémas électriques fournis et respectez les normes.

Comment nettoyer le ventilateur ?

Coupez d'abord l'alimentation électrique. Retirez la grille intérieure à l'aide d'un tournevis. Nettoyez la grille avec un chiffon humide et un peu de détergent doux. Ne jamais immerger le ventilateur ni utiliser de solvants.

Comment régler la minuterie ou la sonde d'humidité ?

Sur les modèles équipés, la minuterie et la sonde d'humidité sont préréglées mais ajustables. Utilisez un tournevis pour tourner le potentiomètre : sens horaire pour augmenter la sensibilité ou la durée, antihoraire pour diminuer.

Quelle est la longueur maximale du flexible d'extraction ?

Pour le modèle AXN150S, la longueur maximale est de 10 mètres. Pour les modèles AXN100 et AXN125, elle est de 3 mètres. Assurez-vous d'utiliser un collier de serrage pour fixer le flexible.

Le ventilateur est-il adapté à une salle de bain ?

Oui, il est conçu pour l'extraction d'air dans les pièces humides. Veillez à respecter les distances de sécurité par rapport aux points d'eau et à installer le transformateur (pour versions basse tension) hors de la zone de sécurité.

Comment raccorder électriquement le ventilateur ?

Les raccordements doivent être effectués par un électricien qualifié. Utilisez un câble 1,5 mm² (2 ou 3 fils) et un interrupteur bipolaire avec une séparation de contact d'au moins 3 mm. Coupez l'alimentation avant toute intervention.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez l'alimentation électrique et l'interrupteur. Assurez-vous que le clapet anti-retour n'est pas bloqué. Si un fusible est présent, contrôlez-le. Si le problème persiste, contactez un professionnel.

Faut-il raccorder le ventilateur à la terre ?

Non, le ventilateur AXN150 possède une double isolation, il n'est donc pas obligatoire de le raccorder à la terre. Cependant, suivez toujours les normes locales en vigueur.

Comment enlever la grille intérieure ?

Utilisez un tournevis. Introduisez délicatement la lame pour libérer la lamelle plastique, puis inclinez la grille pour la retirer. Faites attention à ne pas endommager les clips.

Puis-je connecter le ventilateur à un circuit d'éclairage ?

Oui, il peut être raccordé à un circuit d'éclairage de 5 ampères maximum, auquel cas un fusible local n'est pas nécessaire. Utilisez toujours un interrupteur bipolaire adapté.

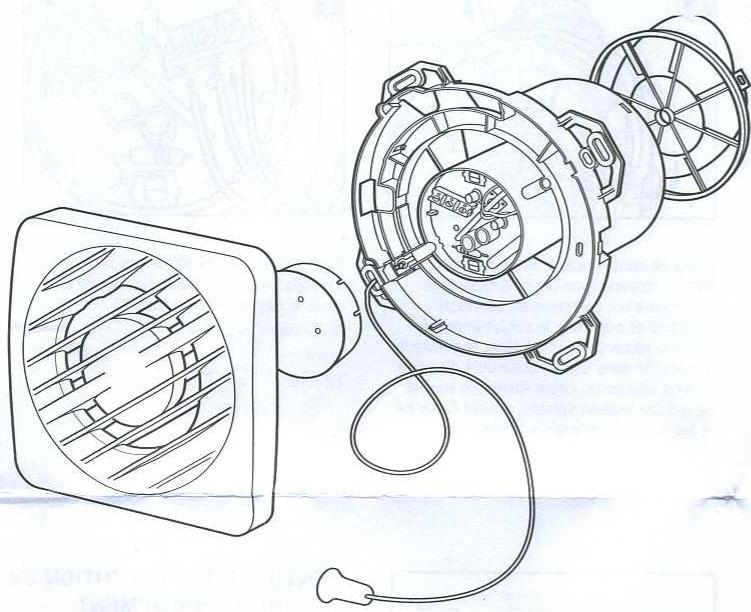

MODE D'EMPLOI AXN150 CODUME

Instructions d'installation des ventilateurs Codumé pour salles de bain, W.C., douches, locaux humides et cuisines

AXN100, AXN100SV, AXN125, AXN150 et AXN150S

MONTAGE MURAL

(Utilisation d'une traversée de mur ED et d'une grille extérieure EG)

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

Reboucher les trous autour du tuyau à l'intérieur et à l'extérieur du mur avec le matériel de votre choix. Veiller à ce que la traversée de mur reste bien circulaire et que les trous de fixation soient bien placés à l'horizontal.

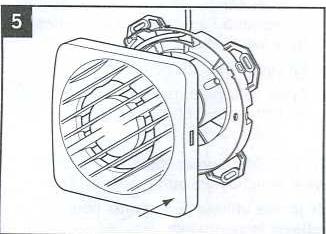

Replacer la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé.

Couper la traversée de mur ED à dimension.

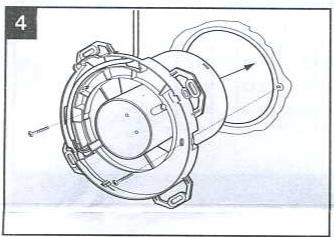

En veillant au libre fonctionnement du clapet anti-retour, fixer solidement le ventilateur dans les trous prévus à cet effet (vis n°8). Le câble électrique doit être amené à l'endroit ad hoc (voir schémas électriques). Raccorder le ventilateur.

Fixer avec des vis adéquates la grille extérieure sur la traversée de mur.

• Nous vous remercions de votre achat et vous invitons à suivre attentivement les instructions d'installation de manière à garantir un fonctionnement optimal et durable de votre ventilateur.
• Vous devrez être très vigilant si vous installez un ventilateur dans un local où est également placé un appareil à combustion du type chauffe-eau, chaudière, poêle, etc. Assurez-vous que l'entrée d'air de compensation est suffisante dans le local pour garantir la ventilation d'une part, la bonne combustion et l'évacuation des gaz brûlés d'autre part. Le ventilateur ne peut être placé à un endroit où il est soumis à une source de chaleur directe supérieure à 40°C.

MONTAGE PLAFOND

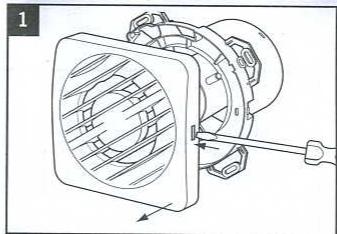

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

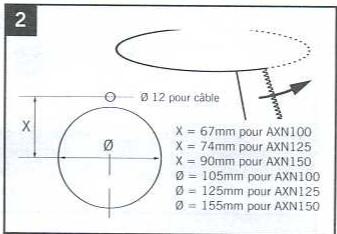

Pratiquer une ouverture dans le plafond pour le ventilateur et le câble électrique.

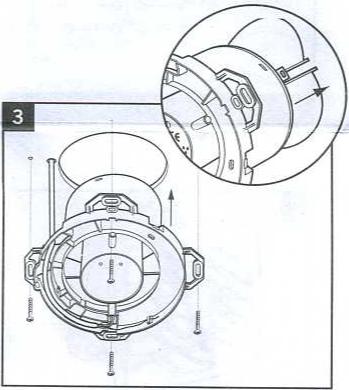

Fixer solidement le ventilateur au plafond au moyen de vis, en s'assurant que les deux parties du clapet anti-retour ont été enlevées du ventilateur. Raccorder le ventilateur (voir schémas électriques).

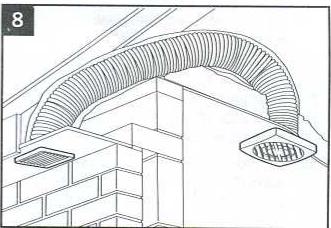

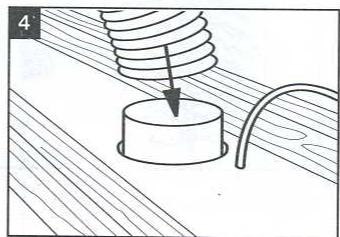

Placer le flexible sur l'extrémité libre du ventilateur.

Lorsque vous installez un ventilateur dans un mur, veillez, avant tout percement, à vérifier l'absence de câbles électriques ou de tuyaux à l'endroit choisi. Nous vous recommandons de placer le ventilateur à une hauteur moyenne de 1,8 m. Veillez à laisser un espace libre de 75 mm minimum qui permette le démontage de la grille intérieure. - Instructions de nettoyage : Veillez à toujours couper l'alimentation électrique du ventilateur avant toute manipulation et opération de nettoyage. Vous pouvez nettoyer la grille intérieure en la frottant avec un chiffon humide en veillant à ne pas faire entrer d'eau dans le ventilateur.

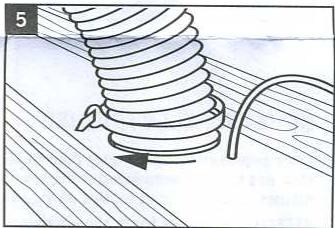

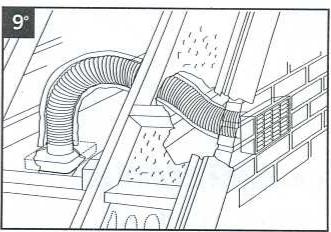

Fixer le flexible hermétiquement par un collier de serrage. Pour obtenir un résultat satisfaisant, limiter la longueur du flexible à :

AXN100 & AXN125 : 3 m

AXN150S : 10 m

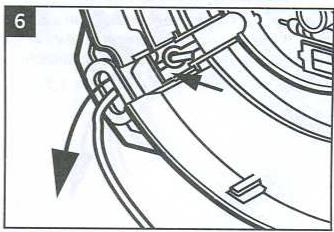

Pour les modèles de ventilateur concernés, détacher et ôter la cordelette fixée sur l'interrupteur.

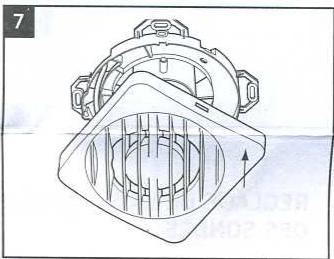

Replacer la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé. - (8-9)

CÂBLAGES

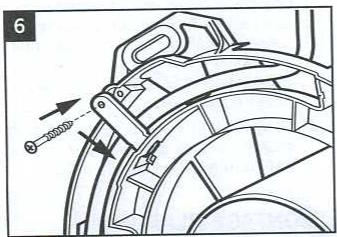

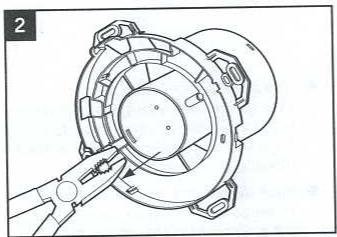

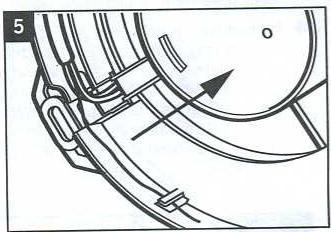

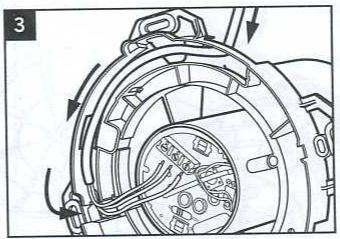

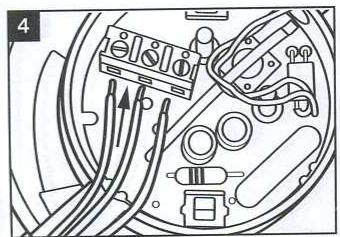

Avant de commencer le raccordement, ôter au moyen d'une pince le couvercle de sécurité qui se trouve au centre de l'appareil et qui coiffe le circuit imprimé. Après le raccordement, replacez le couvercle de sécurité dans son emboîtement d'origine. Si vous utilisez du câble électrique couplé sans autre fixation valable, utiliser l'attache et les vis fournies avec le ventilateur.

Pour les ventilateurs SV (basse tension 12 volts) : longueur maximum du câble entre le ventilateur et le transfo :

0,75 mm² : 2,3 m

1 mm² : 3 m

1,5 mm² : 4,5 m

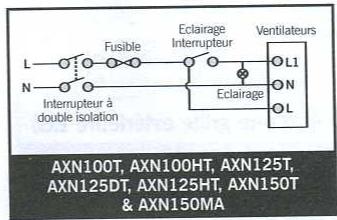

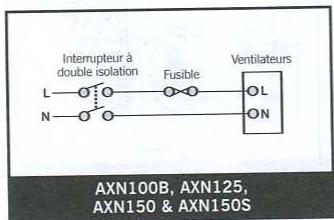

SCHÉMAS ÉLECTRIQUES

Les raccordements électriques doivent être réalisés par un électricien qualifié selon les normes européennes et locales en vigueur. ATTENTION : couper toute alimentation électrique avant le raccordement.

Les ventilateurs AXN ont une double isolation et ne doivent donc pas impérativement être raccordés à la terre. - Les ventilateurs AXN doivent être raccordés via un interrupteur bipolaire ayant une séparation de contact de 3 mm minimum. Lorsqu'ils sont raccordés à un circuit d'éclairage de 5 ampères maximum, un fusible local n'est pas indispensable.

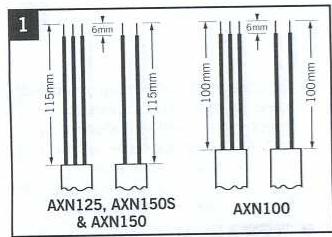

Taille de câblage : 2 ou 3 fils en 1,5 mm².

AXN100SVB Ventilateur SV 12 volts Raccordement externe pour ventilateur avec cordelette.

AXN100SVT & AXN100 SVHT Ventilateurs Raccordement en parallèle sur l'éclairage avec ou sans cordelette.

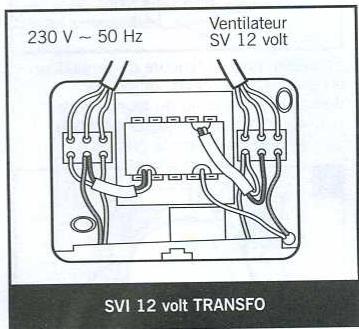

VENTILATEURS EXÉCUTION SV (12 VOLT) UNIQUEMENT.

Ôter le couvercle du bornier électrique. Faites toutes les connexions comme indiquées. Le câble d'alimentation doit être fixé au mur suivant les normes en vigueur.

Le transfo doit être installé hors de la zone de sécurité prescrite par la loi et, dans tous les cas, hors d'atteinte d'une personne prenant un bain ou une douche, ou utilisant de l'eau. Il ne peut être aspergé d'eau ni soumis à une source de chaleur directe supérieure à 40 °C.

Un seul ventilateur par transfo. Aucun autre appareil ne peut y être raccordé.

ATTENTION : couper toute alimentation électrique avant le raccordement.

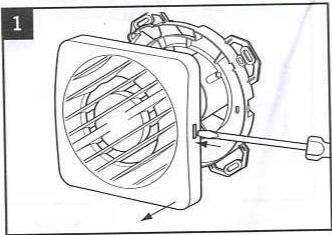

1. Enlever la grille intérieure du ventilateur à l'aide d'un tournevis.

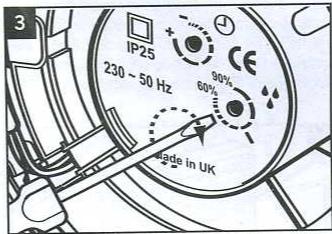

2. La minuterie est préréglée mais le réglage peut être modifié. À l'aide d'un tournevis, tourner dans le sens des aiguilles d'une montre pour augmenter le temps de fonctionnement. La sonde d'humidité est préréglée mais le réglage peut être modifié.
3. À l'aide d'un tournevis, tourner dans le sens des aiguilles d'une montre pour augmenter la sensibilité de la sonde, dans le sens inverse pour diminuer la sensibilité de la sonde.

POUR NETTOYER OU DÉMONTER LE VENTILATEUR.

Enlever la grille intérieure. Le ventilateur et la grille peuvent être nettoyés au moyen d'un chiffon humide, au besoin à l'aide d'un peu de détergent (type vaisselle). - En aucun cas, immerger le ventilateur. - Après nettoyage, replacer la grille du ventilateur au bon emplacement.

ATTENTION : couper toute alimentation avant le nettoyage ou le démontage.

Ne jamais utiliser de solvants pour nettoyer le ventilateur.
