Intitulé	Description
Type de produit	Enceinte line array active
Caractéristiques techniques principales	Configuration 2 voies, haut-parleurs de 10 pouces, réponse en fréquence de 60 Hz à 20 kHz
Alimentation électrique	Alimentation secteur avec protection contre les surcharges
Dimensions approximatives	Longueur : 600 mm, Largeur : 300 mm, Hauteur : 400 mm
Poids	Poids net : 25 kg
Compatibilités	Compatible avec les systèmes de contrôle QSC et autres équipements audio professionnels
Fonctions principales	Contrôle numérique, DSP intégré, plusieurs modes de fonctionnement
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau de distribution QSC
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges et courts-circuits
Informations générales	Idéale pour les concerts en plein air, les événements en intérieur, et les installations fixes

FOIRE AUX QUESTIONS - WIDELINE-10 QSC AUDIO

Comment puis-je connecter mon QSC WIDELINE-10 à un amplificateur ?

Utilisez des câbles speakon pour connecter le QSC WIDELINE-10 aux sorties de votre amplificateur. Assurez-vous de respecter la polarité des connexions.

Quelle est la plage de fréquence du QSC WIDELINE-10 ?

Le QSC WIDELINE-10 a une plage de fréquence de 65 Hz à 20 kHz.

Comment puis-je monter le QSC WIDELINE-10 ?

Le WIDELINE-10 peut être monté en utilisant des supports de montage appropriés ou en le plaçant sur un trépied. Assurez-vous que le montage est sécurisé.

Quels sont les réglages recommandés pour une utilisation optimale ?

Pour une utilisation optimale, réglez le niveau de volume de l'amplificateur en fonction de votre environnement et utilisez un égaliseur pour ajuster les fréquences en fonction des besoins de votre système audio.

Le QSC WIDELINE-10 est-il résistant aux intempéries ?

Le WIDELINE-10 est conçu pour une utilisation en intérieur, mais il peut être utilisé en extérieur avec une protection appropriée contre les intempéries.

Que faire si le son est distordu ?

Vérifiez les connexions et le niveau de volume de l'amplificateur. Assurez-vous que le signal d'entrée n'est pas trop fort et que les réglages d'égalisation sont appropriés.

Comment nettoyer le QSC WIDELINE-10 ?

Pour nettoyer le WIDELINE-10, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quelle est la garantie du produit ?

La garantie standard pour le QSC WIDELINE-10 est de 3 ans à partir de la date d'achat, sous réserve des conditions de garantie de QSC.

Quels accessoires sont recommandés pour le QSC WIDELINE-10 ?

Il est recommandé d'utiliser des câbles de qualité, des supports de montage adaptés et un égaliseur pour optimiser la performance du WIDELINE-10.

Où puis-je trouver des mises à jour du firmware ?

Les mises à jour du firmware pour le QSC WIDELINE-10 peuvent être trouvées sur le site officiel de QSC dans la section support.

MODE D'EMPLOI WIDELINE-10 QSC AUDIO

• Le guide d'onde breveté* à fente de diffraction et multiples ouvertures procure une couverture horizontale exceptionnellement large (140°) et une source linéaire verticale quasi-ideale
• Puissance exceptionnellement élevée sous une forme très compacte
• Pour bi ou triamplification
• Double transducteur 10'' à longue excursion, haute puissance, pour les basses fréquences
• Moteur de compression néodyme à diaphragme 3"
• La construction de la WL2102 en composite alvéolé lui confère un moindre poids (31,8 kg) et une meilleure résistance aux intempéries
• La construction de la WL2102-w en contreplaqué de bouleau offre un poids raisonnable (37,7 kg) à moins haut
• La conception à accessoires entièrement captifs intègre tous les éléments nécessaires à la fixation entre enceintes

Le WideLine de QSC est un système d'enceintes large bande en line array conçu pour l'emploi dans une grande diversité de lieux, allant des pistes de danse, théâtres et discothèques aux salles de concert, lieux de culte et stades. Le WideLine possède un son ouvert, naturel et un diagramme de couverture exceptionnelle large de - le plus ample de tous les systèmes line array actuellement disponibles.

Le WideLine est un système à trois transducteurs qui peut être biamplifié ou triamplifié. Les deux transducteurs de 10^ de diamètre seront à couvrir les plus basses fréquences. L'un d'entre eux ne couvre que les basses fréquences tandis que la plage de l'autre s'étend aux fréquences moyennes jusqu'au point de crossover mediums/aigus. L'emploi d'un seul transducteur pour les mediums permet de conserver une couverture horizontale aussi large que possible et assure une réponse régulière dans et en dehors de l'axe pour la transition avec la section des haute fréquences chargée sur fente de diffraction. La biamplification utilise des éléments passifs pour obtenir la réponse en fréquence requise de la part des haut-parleurs de basses fréquences et réclame moins de canaux d'amplificateurs avec un câblage simplifié. La triamplification nécessite de contrôler avec une plus grande précision la réponse des basses fréquences au moyen d'électronique active et est recommandée quand une puissance maximale et la plus haute qualité sonore sont nécessaires.

L'impédance de 16 ohms par transducteur de basses fréquences WideLine optimise l'allocation des canaux d'amplificateurs. En

mode biamplié, un amplificateur fonctionnant sur une charge de deux ohms peut alimenter les sections BF/MF de quatre enceintes. En mode triamplié, les sections BF et MF de huit enceintes peuvent être alimentées par un seul amplificateur à deux canaux.

La section des haute fréquences est constituée d'un moteur de compression de 3^, 16 ohms, sorting sur 1,4^, monté sur un guide d'onde exclusif avec fente de diffraction à multiples ouvertures. Ce dispositif breveté produit la source linéaire idéale nécessaire aux bonnes performances d'un line array, et facilite la couverture horizontale exceptionnellement large de l'enceinte.

La WL2102 bénéficia d'une construction légère, très résistante aux intempéries, en composite alvéolé, avec pour résultat un poids net de seulement 31,8 kg par enceinte; moins de la moitié du poids de certaines modèles conventionnels.

L'enceinte de la WL2102-w (en photo) est construite en contreplaqué de boureau, la norme du secteur, avec pour résultat une légère augmentation de poids; 37,7 kg contre 31 8 kg pour la WL2102, et de substantielles économies pour les applications à budget plus serré dans lesquelles le poids ultra- léger et l'extrème résistance aux interpérières d'une enceinte en composite alveolé ne sont pas nécessaires. Leur conception mécanique permet de mélanger enceintes en composite et enceintes en contreplaqué dans un même ensemble.

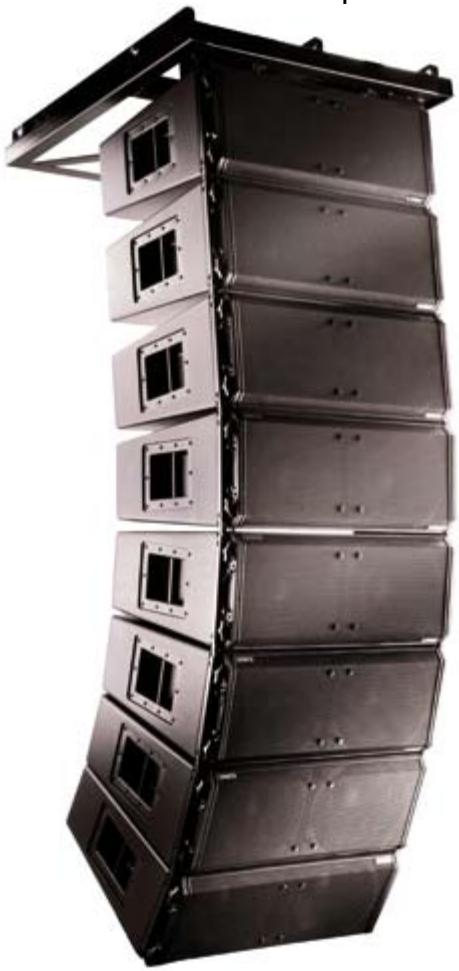

Le Wideline possède un système de suspension unique à 3 points qui permet de construire des ensembles pouvant atteindre

24 enceintes (facteur de charge 5:1). Une suspension de 12 enceintes conservera un facteur de charge de 10:1 qui peut être imposé par les réglementations et habitudes locales. Les angles verticaux d'écartement entre enceintes adjacentes sont régibles par degré, de zéro à dix degrés. Tout le matériel requis pour construire un ensemble est fixé de façon permanente à l'enceinte; aucune pièce éparse ne peut être perdue.

Deux modèles de châssis de montage offrent à l'utilisateur la souplesse de pouvoir choisir le bon outil en fonction de la situation. L'AF2102, le plus grand des deux, peut accueillir jusqu'à 12 enceintes en line array tout en gardant un facteur de charge de 10:1. L'AF2102-s, plus petit, a une triple fonction; accueillir des line arrays suspendus composés d'un maximum de six enceintes avec un facteur de charge de 10:1, servir de base pour des empilages au sol pouvant atteindre six enceintes, et comme fixation permettant aux WideLine d'être empilées par dessus des caissons de basses 215PCM et 215SB de QSC.

Front

Top

Side

CHARACTERISTIQUES	WL2102 (Compositile)		WL2102-w (Bois)
Configuration	Mode biamplifié ou triamplifié
Transducteurs
Hautes fréquences	Sortie 1,4", diaphragme titan 3", pièce polaire néodyme
Basses fréquences	2 woofers 10", 400 W, 16 ohms, bobine acoustique 3", pièce polaire céramique
Réponse en fréquence (±3 dB)	55 Hz - 18 kHz (avec traitement recommandé par DSP)
Réponse en fréquence (-10 dB)	48 Hz - 20 kHz (avec traitement recommandé par DSP)
Impédance nominale	HF: 16 ohmsBF mode biamplifié: 8 ohmsBF mode triamplifié: 16 ohms (x 2)
Puisance admissible en continu	HF: 80 W (2 heures, méthode AES1984-2, 1 - 10 kHz)BF mode biamplifié: 600 W (2 heures, méthode AES1984-2, 80 - 800 Hz)BF mode triamplifié: 400 W (x2) (2 heures, méthode AES1984-2, 80 - 800 Hz)
Puisance max. recommendsée	HF: 300 WBF mode biamplifié: 1400 WBF mode triamplifié: 700 W (x 2)
Sensibilité (1 W à 1 m)	HF: 107,5 dB (une seule enceinte mesurée en espace libre)BF: 98 dB (une seule enceinte mesurée en espace libre. Haut-parleurs BF branchés en paralleôle)
Pression sonore max. (SPL à 1 m)En continu:En crête:	HF: 127 dB / BF: 127 dBHF: 133 dB / BF: 133 dB
Couverture nominale	Horizontale: 140°Vertical: fonction du nombre d'éléments utilisés
Enceinte
Type d'enceinte	Trapézoidale, à évvent
Matériau	Composite alvélé		Contreplaqué bouleau de la Baltique
Finition	Revêtement texturé noir ou blanc		Revêtement texturé noir
Grille	Acier embouti perforé à revêtement poudré
Connecteurs	2 Speakon® NL8 Neutrik en paralleôle
Brochages	Broches1+/1-2+/2-3+/3-4+/4-	Biamp.BFNCNCHF	Triamp.MFBFNCHF
Points d'accrochage	Système d'accrochage régliable intégré, écartement vertical régliable par pas de 1° de 2° à 10° ainsi qu'à 0°
Poids	31,8 kg net35,5 kg brut		37,7 kg net41,4 kg brut
Dimensions (H x L x P)	27,3 cm x 69,85 cm x 51,43 cm

Caractéristiques sujettes à modification sans préavis.
