Type de produit	Enceinte acoustique
Marque	KLIPSCH
Modèle	RS-7
Catégorie	Enceinte arrière d'ambiophonie (WDST)
Impédance nominale	8 ohms
Utilisation	Restitution des effets d'espace et d'atmosphère
Placement recommandé	Sur le mur derrière la position d'écoute ou sur les murs adjacents
Distance entre enceintes avant	2 à 4,5 mètres
Distance minimale des murs latéraux	60 cm
Orientation	Légèrement vers l'intérieur pour une meilleure image stéréophonique
Position d'écoute	1 à 1,5 fois la distance entre les enceintes
Type de câblage	Conventionnel ou double câblage (bi-câblage)
Bornes d'entrée	Deux groupes de bornes avec cavaliers métalliques
Calibre de câble recommandé	16
Alimentation	Passive, nécessite un amplificateur externe
Entretien	Chiffon sec ou légèrement humide ; ne pas utiliser de produits abrasifs ou solvants
Nettoyage des grilles	Accessoire brosse d'aspirateur ou chiffon humide
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les ouïes de ventilation, respecter les consignes de fiche polarisée
Garantie (États-Unis et Canada)	5 ans pour défauts de fabrication ou de matériel (2 ans pour les composants électroniques)
Accessoires fournis	Pieds stabilisateurs, cavaliers métalliques
Réparabilité	Confier à un réparateur professionnel ; aucune pièce remplaçable par l'utilisateur
Documents inclus	Notice d'utilisation et mode d'emploi

FOIRE AUX QUESTIONS - RS-7 KLIPSCH

Comment brancher l'enceinte KLIPSCH RS-7 ?

Utilisez un câble d'enceinte de calibre 16. Reliez la borne ROUGE (+) de l'enceinte à la borne ROUGE (+) de l'amplificateur, et la borne NOIRE (-) à la borne NOIRE (-). Pour un câblage double, retirez les cavaliers métalliques et utilisez deux câbles séparés par groupe de bornes.

Quelle distance entre les enceintes avant ?

Placez les enceintes à une distance de 2 à 4,5 mètres l'une de l'autre et à au moins 60 cm des murs latéraux. La position d'écoute doit être à environ 1 à 1,5 fois cette distance.

Puis-je utiliser un câblage double (bi-câblage) ?

Oui, certains modèles Reference comme la RS-7 supportent le double câblage. Retirez les cavaliers métalliques reliant les deux groupes de bornes. Connectez un câble sur le groupe supérieur et un autre sur le groupe inférieur, en respectant la polarité. Cela peut améliorer les graves et le détail sonore.

Comment nettoyer l'enceinte RS-7 ?

Dépoussiérez avec un chiffon sec ou légèrement humide. Pour les grilles, utilisez l'accessoire brosse d'un aspirateur. N'utilisez jamais de produits abrasifs, solvants ou détergents puissants.

Que faire en cas de dysfonctionnement ?

Si l'enceinte ne fonctionne pas normalement ou a subi un choc, débranchez-la et confiez-la à un réparateur professionnel. Ne tentez aucune réparation vous-même, car l'appareil ne contient pas de pièces remplaçables par l'utilisateur.

Quelle est l'impédance de l'enceinte RS-7 ?

L'impédance nominale est de 8 ohms. Les enceintes Klipsch sont conçues pour fonctionner avec une large gamme d'amplificateurs.

L'enceinte est-elle compatible avec tout amplificateur ?

Oui, les enceintes Klipsch sont très performantes et fonctionnent avec la plupart des amplificateurs. Assurez-vous que l'amplificateur peut fournir une puissance suffisante sans distorsion excessive. Un volume trop élevé peut endommager les enceintes.

Où placer l'enceinte surround RS-7 ?

Les enceintes surround WDST doivent être montées sur le mur directement derrière la position d'écoute ou sur les murs adjacents. Utilisez les pieds fournis comme supports de montage. Elles restituent les effets d'espace et d'atmosphère.

Comment installer les pieds stabilisateurs ?

Référez-vous aux schémas 1, 2 et 3 de la notice. Les pieds stabilisateurs fournis doivent être mis en place pour obtenir une stabilité et une sécurité maximales.

Quelle est la garantie de l'enceinte RS-7 ?

Pour les États-Unis et le Canada, la garantie est de 5 ans contre les défauts de fabrication (2 ans pour les composants électroniques). Elle s'applique au premier acheteur et nécessite une preuve d'achat. Pour les autres pays, contactez le revendeur.

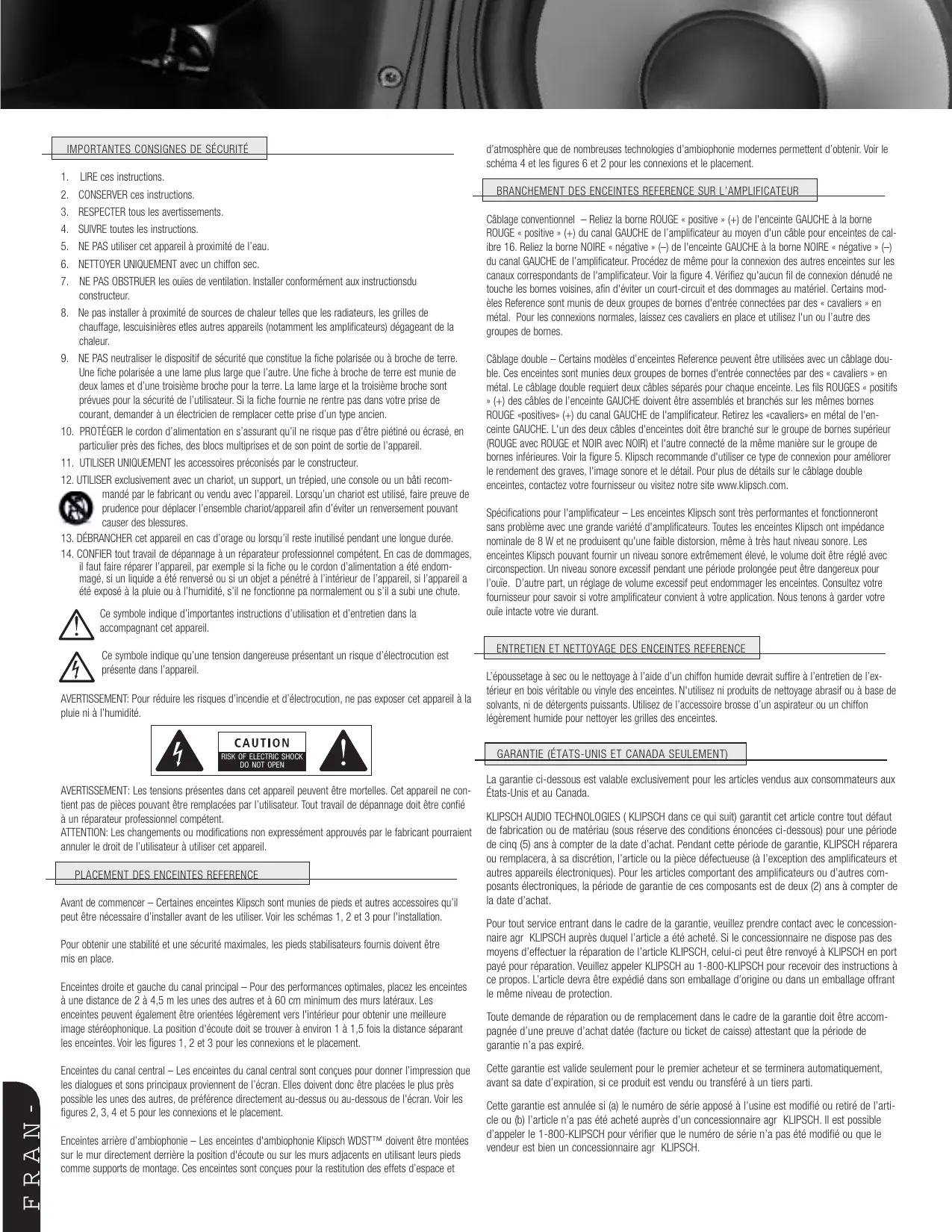

MODE D'EMPLOI RS-7 KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. Suivre toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les ouïes de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large et la troisième broche sont prévues pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans votre prise de courant, demander à un electricien de remplacer cette prise d'un type ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier près des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. DEBRANCHER cet appeareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. En cas de dommages, il faut faire réparer l'appareil, par exemple si la fiche ou le cordon d'alimentation a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne normalement ou s'il a subi une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la notice accompagnant cet appareil.

Ce symbole indique qu'une tension dangereuse, étant un risque d'électrocution, est présente dans l'appareil.

AVERTISSEMENT: Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

AVERTISSEMENT: Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION: Les changements ou modifications non expressément approuvés par le fabricant pourraient annuler le droit de l'utilisateur à utiliser cet appareil.

Placement des enceintes REFERENCE

Avant de commencer - Certaines enceintes Klipsch sont munies de pieds et autres accessoires qu'il peut être nécessaire d'installer avant de les utiliser. Voir les schémas 1, 2 et 3 pour l'installation.

Pour obtenir une stabilité et une sécurité maximales, les pieds stabilisateurs fournis doivent être mis en place.

Enceintes droite et gauche du canal principal - Pour des performances optimales, placez les enceintes à une distance de 2 à 4,5 m les unes des autres et à 60 cm minimum des murs latéraux. Les enceintes peuvent également être orientées légèrement vers l'intérieur pour obtenir une meilleure image stéréophonique. La position d'écoute doit se trouver à environ 1 à 1,5 fois la distance séparant les enceintes. Voir les figures 1, 2 et 3 pour les connexions et le placement.

Enceintes du canal central - Les enceintes du canal central sont conçues pour donner l'impression que les dialogues et sons principaux proviennent de l'écran. Elles doivent donc être placées le plus près possible les unes des autres, de préférence directement au-dessus ou au-dessous de l'écran. Voir les figures 2, 3, 4 et 5 pour les connexions et le placement.

Enceintes arrière d'ambiophonie - Les enceintes d'ambiophonie Klipsch WDST™ doivent être montées sur le mur directement derrière la position d'écoute ou sur les murs adjacents en utilisant leurs pieds comme supports de montage. Ces enceintes sont conçues pour la restitution des effets d'espace et

d'atmosphère que de nombreuses technologies d'ambiophonie modernes permettent d'obtenir. Voir le schéma 4 et les figures 6 et 2 pour les connexions et le placement.

Branchements des enceintes reference sur l'amplificateur

Câblage conventionnel - Reliez la borne ROUGE « positive » (+) de l'enceinte GAUCHE à la borne ROUGE « positive » (+) du canal GAUCHE de l'amplificateur au moyen d'un câble pour enceintes de calibre 16. Reliez la borne NOIRE « négative » (-) de l'enceinte GAUCHE à la borne NOIRE « négative » (-) du canal GAUCHE de l'amplificateur. Procédez de même pour la connexion des autres enceintes sur les canaux correspondants de l'amplificateur. Voir la figure 4. Vérifiez qu'aucun fil de connexion dénudé ne touche les bornes voisines, afin d'éviter un court-circuit et des dommages au matériel. Certains modèles Reference sont munis de deux groupes de bornes d'entrée connectées par des « cavaliers » en métal. Pour les connexions normales, laissez ces cavaliers en place et utilisez l'un ou l'autre des groupes de bornes.

Câblage double - Certains modèles d'enceintes Reference peuvent être utilisées avec un câblage double. Ces enceintes sont munies de deux groupes de bornes d'entrée connectées par des « cavaliers » en métal. Le câblage double requiert deux câbles séparés pour chaque enceinte. Les fils ROUGES « positifs » (+) des câbles de l'enceinte GAUCHE doivent être assemblés et branchés sur les mêmes bornes ROUGE « positives » (+) du canal GAUCHE de l'amplificateur. Retirez les « cavaliers » en métal de l'enceinte GAUCHE. L'un des deux câbles d'enceintes doit être branché sur le groupe de bornes supérieur (ROUGE avec ROUGE et NOIR avec NOIR) et l'autre connecté de la même manière sur le groupe de bornes inférieures. Voir la figure 5. Klipsch recommande d'utiliser ce type de connexion pour améliorer le rendement des graves, l'image sonore et le détail. Pour plus de détails sur le câblage double enceintes, contactez votre fournisseur ou visitez notre site www.klipsch.com.

Spécifications pour l'amplificateur - Les enceintes Klipsch sont très performantes et fonctionneront sans problème avec une grande variété d'amplificateurs. Toutes les enceintes Klipsch ont impédance nominale de 8 W et ne produisent qu'une faible distorsion, même à très haut niveau sonore. Les enceintes Klipsch pouvant fournir un niveau sonore extrêmement élevé, le volume doit être réglé avec circonspection. Un niveau sonore excessif pendant une période prolongée peut être dangereux pour l'ouie. D'autre part, un réglage de volume excessif peut endommager les enceintes. Consultez votre fournisseur pour savoir si votre amplificateur convient à votre application. Nous tenons à garder cette ouïe intacte votre vie durant.

Entretien et nettoyage des enceintes REFERENCE

L'époussetage à sec ou le nettoyage à l'aide d'un chiffon humide devrait suffire à l'entretien de l'extérieur en bois véritable ou vinyle des enceintes. N'utilise ni produits de nettoyage abrasifs ou à base de solvants, ni de détergents puissants. Utilisez de l'accessoire Brosse d'un aspirateur ou un chiffon légèrement humide pour nettoyer les grilles des enceintes.

Garantie (états-unis et CANADA seulement)

La garantie ci-dessous est valable exclusivement pour les articles vendus aux consommateurs aux États-Unis et au Canada.

KLIPSCH AUDIO TECHNOLOGIES (KLIPSCH dans ce qui suit) garantit cet article contre tout défaut de fabrication ou de matériel (sous réserves des conditions énoncées ci-dessus) pour une période de cinq (5) ans à compter de la date d'achat. Pendant cette période de garantie, KLIPSCH réparera ou remplacera, à sa discrétion, l'article ou la pièce défectueuse (à l'exception des amplificateurs et autres appareils électroniques). Pour les articles concernant les amplificateurs ou d'autres composants électroniques, la période de garantie de ces composants est de deux (2) ans à compter de la date d'achat.

Pour tout service entrant dans le cadre de la garantie, veuillez prendre contact avec le concessionnaire agrée KLIPSCH auprès duquel l'article a été acheté. Si le concessionnaire ne dispose pas des moyens d'effectuer la réparation de l'article KLIPSCH, celui-ci peut être renvoyé à KLIPSCH en port payé pour réparation. Veuillez appeler KLIPSCH au 1-800-KLIPSCH pour recevoir des instructions à ce propos. L'article devra être expédie dans son emballage d'origine ou dans un emballage offrant le même niveau de protection.

Toute demande de réparation ou de remplacement dans le cadre de la garantie doit être accompagnée d'une preuve d'achat datée (facture ou ticket de caisse) attestant que la période de garantie n'a pas expiré.

Cette garantie est valide seulement pour le premier acheteur et se terminera automatiquement, avant sa date d'expiration, si ce produit est vendu ou transféré à un tiers parti.

Cette garantie est annulée si (a) le numéro de série apposé à l'usine est modifié ou retiré de l'article ou (b) l'article n'a pas été acheté auprès d'un concessionnaire agréé KLIPSCH. Il est possible d'appeler le 1-800-KLIPSCH pour vérifier que le numéro de série n'a pas été modifié ou que le vendeur est bien un concessionnaire agréé KLIPSCH.

Cette garantie ne couvre pas les dommages superficiels ou résultant d'une mauvaise utilisation, d'un mauvais traitement, d'une utilisation commerciale ou d'une modification de cet article ou de toute pièce de celui-ci, ou encore de une négligence, d'une catastrophe naturelle ou d'un accident. Cette garantie ne couvre pas les dommages résultant d'un employé, d'une installation ou d'un entretien inadéquats, ou d'une tentative de réparation par toute personne non autorisée par KLIPSCH à effectuer des réparations dans le cadre de la garantie. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les articles vendus EN L'ÉTAT ou SANS GARANTIE.

LES RÉPARATIONS OU REMPLACEMENTS OFFÉRTS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR, KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES INDIRECTS OU ACCESSOIRES POUR MANQUEMENT À TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. SAUF DISPOSITIONS CONTRAIRES PRÉVUES PAR LA LOI, CETTE GARANTIE EXCLUE ET REMPLICE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS DE FACTION NON LIMITATIVE, LES GARANTIES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULARIER.

Certaines collectivités territoriales n'autorisant pas l'exclusion ou la limitation des dommages indirects ou accessoires ou des garanties implicites, il est possible que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous donne des droits particuliers. Vous bénéficiaz peut-être d'autres droits selon votre lieu de résidence.

Garantie à l'exterieur des états-unis et du CANADA

Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
