Type de produit	Enceinte acoustique colonne
Marque	KLIPSCH
Modèle	QUARTET
Hauteur	132 cm
Largeur	79.3 cm
Profondeur	72.5 cm
Sensibilité	104 dB SPL
Puissance maximale admissible	100 W
Impédance compatible	4 à 8 Ω
Type de haut-parleurs	Woofer et tweeter à pavillon
Finition	Bois de placage huilé, laqué ou brut
Entretien	Chiffon doux sec pour finition laquée ; huile d'ameublement sans cire pour finition huilée
Câblage	Bornes à vis, accepte câble jusqu'à 2,5 mm²
Placement	Au sol, près des coins, à au moins 7,6 cm du mur
Connexion	Nécessite un amplificateur externe (puissance min. 20 W par canal)
Alimentation	Passive, alimentée par amplificateur externe
Sécurité	Ne jamais brancher directement sur secteur ; éviter humidité et températures extrêmes
Informations générales	Modèle colonne de la série QUARTET, compatible avec amplificateurs stéréo

FOIRE AUX QUESTIONS - QUARTET KLIPSCH

Comment brancher mes enceintes QUARTET ?

Éteignez l'amplificateur. Coupez deux longueurs de câble égales, dénudez les extrémités sur 2,5 cm. Raccordez le fil à la borne noire (négative) de l'enceinte gauche, puis à la borne négative correspondante de l'amplificateur. Raccordez le fil de la borne rouge (positive) à la borne positive de l'amplificateur. Répétez pour l'enceinte droite en respectant les polarités.

Quelle puissance d'amplificateur est recommandée ?

Utilisez un amplificateur d'au moins 20 watts par canal. Un amplificateur de 100 à 200 watts peut être utilisé sans risque, à condition de ne pas pousser le volume à fond pour éviter la distorsion.

Comment entretenir le boîtier en bois ?

Pour la finition huilée, appliquez une fine couche d'huile d'ameublement sans cire plusieurs fois par an. Pour la finition laquée, utilisez un chiffon doux sec, éventuellement légèrement humide. Évitez l'exposition directe au soleil et l'humidité excessive.

Où placer mes enceintes pour un meilleur son ?

Placez les enceintes près des coins de la pièce avec les woofers verticaux au sol. La distance entre les enceintes doit être inférieure ou égale à la distance de chaque enceinte à la position d'écoute. Pour les modèles avec sub-bass arrière, maintenez au moins 7,6 cm du mur.

Puis-je utiliser des câbles électriques ordinaires ?

Oui, un cordon électrique ordinaire de section suffisante peut être utilisé. Cependant, des câbles spéciaux pour enceintes offrent une meilleure qualité sonore. Consultez un spécialiste audio pour choisir les câbles adaptés.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions des câbles aux bornes de l'enceinte et de l'amplificateur. Assurez-vous que l'amplificateur est allumé et que la source audio fonctionne. Testez avec une autre source ou changez les câbles si nécessaire.

Puis-je utiliser un amplificateur de puissance supérieure ?

Oui, un amplificateur de puissance supérieure (jusqu'à 200 watts) peut être utilisé, même si l'enceinte est nominale à 100 watts. Évitez de régler le volume à fond pour ne pas générer de distorsion endommageant les haut-parleurs.

Comment éviter d'endommager les enceintes ?

Ne branchez jamais les enceintes directement sur une prise secteur. Évitez les environnements humides ou à température extrême. Ne poussez pas l'amplificateur en distorsion, cela peut détruire les haut-parleurs.

Quelle est l'impédance des enceintes QUARTET ?

Le manuel indique qu'elles peuvent être utilisées avec des amplificateurs de 4 ou 8 ohms. L'impédance exacte n'est pas précisée, mais elles sont compatibles avec la plupart des amplificateurs stéréo standards.

Puis-je nettoyer les enceintes avec des produits ménagers ?

Non, utilisez uniquement un chiffon doux sec pour la finition laquée ou une huile d'ameublement spéciale pour la finition huilée. Évitez tout produit abrasif ou solvant qui pourrait endommager le bois.

MODE D'EMPLOI QUARTET KLIPSCH

Consignes de sécurité

• Ne raccorder JAMAIS une enceinte directement à une prise électrique. Le raccordement ne peut se faire qu'à un amplificateur audio ou un appareil équivalent en respectant les instructions reprises dans la section "Comment brancher vos enceintes".
• N'utilisez JAMAIS vos enceintes dans des conditions d'humidité ou de température extrêmes.
• Quelle que soit la puissance de votre amplificateur, ne faites JAMAIS fonctionner vos enceintes en réglant le volume de l'amplificateur à son maximum. Lorsqu'ils fonctionnent à pleine puissance, les amplificateurs engendrent en effet des distorsions très importantes qui risqueraient d'endommager vos enceintes.
• Placer les câbles de connexion des enceintes de telle manière qu'ils ne constituent aucun danger.

Placement des enceintes acoustiques

Une bonne orientation de vos enceintes acoustiques est importante pour obtenir un son de qualité.

Dans les conditions normales, toutes les enceintes doivent le meilleur résultat lorsqu'elles sont placées à proximité des coins d'une pièce avec les éléments woofer placés verticalement sur le sol. Les enceintes devraient idéalement être placées de telle manière que la distance entre elles soit inférieure ou égale à la distance de chacune des enceintes à la position d'écoute.

position d'écoute. Si la distance entre les enceintes est de 3 m, par exemple, la distance de chacune des enceintes à la position d'écoute devrait être de 3 m ou plus. La sonorité est généralement la meilleure lorsque les enceintes sont placées de telle manière que le son est dirigé vers un point se situant juste devant la position d'écoute.

Le figures illustrant les emplacements idéaux pour obtenir le meilleur effet stéréo. Il est donc conseillé de réaliser des arrangements similaires.

De nombreux modèles KLIPSCH sont équipés d'élements sub-bass à l'arrière du boîtier. Pour obtenir le rendement optimal, ces modèles doivent être placés de telle sorte que l'enceinte soit située au moins 7,6 cm du mur. Selon l'acoustique de la pièce, on pourra obtenir différents degrés de présence des basses en augmentant la distance des enceintes par rapport au mur. Il est préférible de faire quelques essais pour trouver l'emplacement qui donne le meilleur effet sonore.

Utiliser un amplificateur d'une puissance de sortie par canal de 20 watts minimum. Il est possible d'utiliser un amplificateur d'une puissance de sortie supérieure à la charge nominale efficace de vos enceintes. Vous pouvez des lors utiliser un amplificateur d'une puissance de sortie de 200 watts alors que les enceintes ont une charge nominale en continu de 100 watts. Il est possible d'utiliser une paire d'enceintes d'une impédance de 4 ou 6Ω avec un amplificateur 8Ω.

Comment brancher vos enceintes?

De bons câbles et un bon raccordement améliorent sensiblement le son de vos enceintes KLIPSCH. Consultez votre spécialiste audio-HFi pour connaître les meilleures câbles disponibles dans toute région et suivez les instructions d'installation propres aux câbles choisis.

Le cordon électrique ordinaire qui donne un résultat décevant et que l'on trouve facilement partout offre une alternative satisfaisante aux câbles spéciaux. Si vous optez pour cette solution, choisissez du fil de section suffisante et suivez les instructions ci-dessus pour le branchement.

1. Éteindre l'installation
2. Couper deux longueurs approximativement égales de fil, ainsi dépasser la longueur nécessaire. Le cordon électrique ordinaire contient deux faisceaux de fil tournés qui se distinguent par l'aspect extérieur de la gaine isolante. Celle-ci est en effet

lisse pour um des fils et presente une "pingure" ou d'autres marques pour l'autre fil. 3. Séparer les fils à chacune des extrémises sur une longueur de 7,6 cm en ayant soin de ne pas endommager la gaine isolante. 4. Denuider les fils sur 2,5cm à chaque des extrémités. 5. Racoridurunsifisalaborde n'dentree noire au dos l'encente de gauche. Pourrealiserce racconlement, devisser la tete de la borne en la tournant dans le sens contraire de aiguilles d'une montre de plusieurs tours. Enroulerle fil dedué sur la bornepuis revisser est sererla tete en la tournant dans lesens des aiguilles d'une montre. 6. Sur l' amplificateur, raccorder l'autre extrémité de ce même fil à la borne négative de sorte pour l'enceinte de gauche. (Cette sortie négative est marquée ", "common" ou "ground" ou est de valeur noire.) Survenir les instructions du fabricant de l' amplificateur pour réaliser au moins le recordement. 7. Au dos de l'enceinte de gauche, raccorder erruante l'autre fil toroné du cordon électriche à la borne d'entrie de couleur rouge. Procédé de la mème manière que celle désrite au point 5 pour réaliser le raccordement. 8. Raccorder l'autre extrémité de ce fil à la borne positive de sortie pour l'enceinte de gauche sur l'amplificateur. (Cette sortie positive est manquee " " ou " 8 ou est de couleur rouge.) Suivir les instructions du fabricant be l'amplificateur pour réaliser au moins le raccordement. 9. Verifie l'aspect extérieur de la gaine isolante du cordon électrique pour s'assurer que la sortie négative de gauche de l'amplificateur est bien raccordée à l'entree noire de l'enceinte de gauche et que la sortie positive de

L'enceinte de gauche. 10. Pour raccorder l'enceinte de droite, suivez la même procédure et veillez à ce que les fils de l'enceinte droite soient bien raccordés aux bornes de sortie de droite de l'amplificateur.

Entretien du bois

Suivez les instructions ci-dessous pour les différentes finitions

Bois de placage huilé.

Plusieurs fois par an, avec un applicateur, appliquer une couche d'huile fine d'ameublement en respectant les instructions du fabricant. Ne jamais employer d'huile contenant de la cire.

Bois de placage laqué. Un chiffon doux et sec suffit pour l'entretien de routine. Si nécessaire, mouillez légèrement le chiffon.

Bois de placage brut. Certaines enceintes KLIPSCH sont livrées en bois brut pour permettre de leur donner la finition souhaitée assortie à un meuble donné. Ce bois brut doit être traité aussitôt que possible en suivant scrupuleusement les instructions se rapportant à la finition de votre choix.

Precautions speciales. Il faut évier d'exposer les enceintes KILPSCH à la lumière directe du soleil ou des places dans un endro particulierément humide.

0-100dB

Rendement maximum: 100 watts Hauteur: 132 cm (52")

Largear:79.3cm(31-1/4")

Profondeur (du centre devant jusqu'au coin) 72.5 cm (28

Sensibilité: 104 dB SPL

Chasseur:90.2cm(35-1/2")

Langeur:60.3cm(23-3/4)

Profondeur: 62.2 cm (24-1/2")

Sensibilité: 104 dB SPL

Rendement maximum: 100 W

Hauteur (la base incluse) 90.5 cm

(35.5/8°)

Largeur:76.5cm(30-1/8")

Profondeur: 47.6 cm (18-3/4")

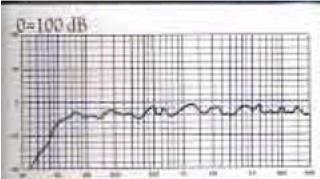

0=100dB

Sensibilité 101 dB SPL

Rendement maximum: 100 watts

Hauteur: 99.1 cm (39°)

Sensibilité: 90 dB SPL

Renouvellement maximum: 100 watts

Hauteur:89.9cm(35-3)8

Largeur: 41.9 cm (16-1/2")

Profondeur: 30.4 cm (12")

Sensibilité: 97,5 dB SPL

Hauteur: 79.1 cm (31-1/8")

Large 40.3 cm (15.7/8")

Profondeur: 31.1 cm (12-1/4")

Hauteur:54.3cm(21-3/8°)

Largeur 39.4cm (15-1/2")

Profondeur: 33.4cm (13-1/8")

Sensibilité: 94 dB SPL

Rendement maximum: 65 watts

Hauteur:70.2cm(27-5/8")

Largeur: 40 cm (15.3/4")

Profondeur: 27.3 cm (10-34")

Hauteur: 33cm (13")
