MODE D'EMPLOI HUGHES & KETTNER CLUB REVERB HUGHES & KETTNER

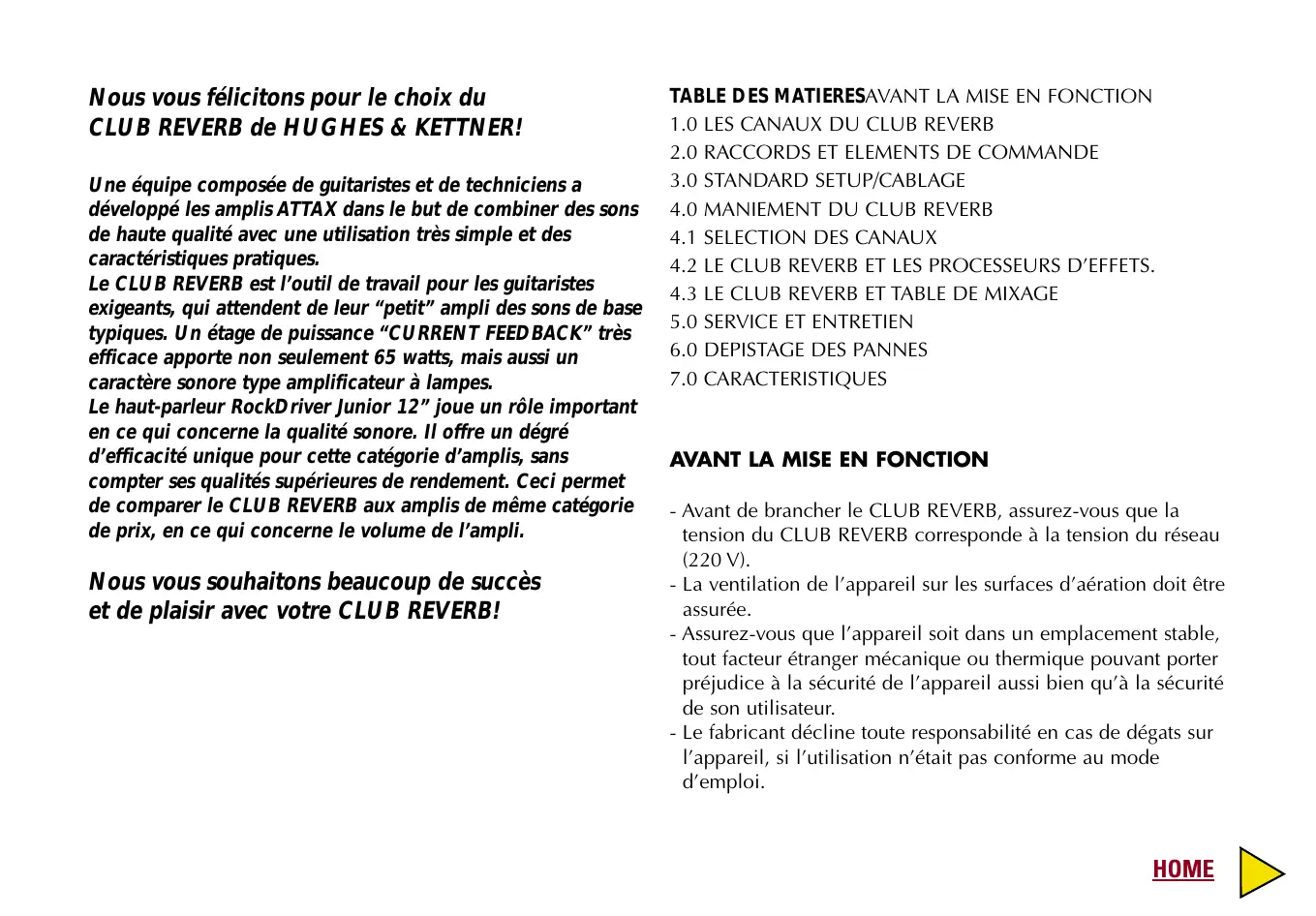

Nous vous félicitons pour lechioix duClub REVERB de HUGHES & KETTNER!

Une équipe composée de guitaristes et de techniciens a développé les amplis ATTAX dans le but de combiner dessons de haute qualité avec une utilisation très simple et des caractéristiques pratiques.

Le CLUB REVERB est l'outil de travail pour les guitaristes exigeants, qui attendent de leur "petit" ampli des sons de base typiques. Un étage de puissance "CURRENT FEEDBACK" très efficace apporte non seulement 65 watts, mais aussi un caractère sonore type amplificateur à lampes.

Le haut-parleur RockDriver Junior 12" joue un role important en ce qui concerne la qualité sonore. Il offre un dégré d'efficacité unique pour cette catégorie d'amplis, sans compter ses qualités supérieures de rendement. Ceci permet de comparer le CLUB REVERB aux amplis de même catégorie de prix, en ce qui concerne le volume de l'ampli.

Nous vous souhaitons beaucoup de succès et de plaisir avec votre CLUB REVERB!

TABLE DES MATIERESAVANT LA MISE EN FONCTION

1.0 LES CANAUX DU CLUB REVERB
2.0 RACCORDS ET ELEMENTS DE COMMANDE
3.0 STANDARD SETUP/CABLAGE
4.0 MANIEMENT DU CLUB REVERB
4.1 SELECTION DES CANAUX
4.2 LE CLUB REVERB ET LES PROCESSEURS D'EFFETS.
4.3 LE CLUB REVERB ET TABLE DE MIXAGE
5.0 SERVICE ET ENTRETIEN
6.0 DEPISTAGE DES PANNES
7.0 CHARACTERISTIQUES

AVANT LA MISE EN FONCTION

• Avant de brancher le CLUB REVERB, assurez-vous que la tension du CLUB REVERB corresponde à la tension du réseau (220 V).
• La ventilation de l'appareil sur les surfaces d'aération doit être assurée.
• Assurez-vous que l'appareil soit dans un emplacement stable, tout facteur étranger mécanique ou thermique pouvant porter préjudice à la sécurité de l'appareil aussi bien qu'à la sécurité de son utilisateur.
• Le fabricant decline toute responsabilité en cas de dégats sur l'appareil, si l'utilisation n'était pas conforme au mode d'emploi.

1.0 LES CANAUX DU CLUB REVERB

Le préampli du CLUB REVERB, plus développé, réalise non seulement des Overdrive harmonieux, mais aussi une réaction très dynamique à votre jeu. Son concept de circuit innovatif simule par une technique semi-conducteur tous les éléments créateurs de sons d'un ampli à lampe. Ce concept permet au CLUB REVERB d'atteindre une qualité sonore jusqu'à irréalisable dans cette catégorie de prix, et rend possible la dynamique, dont le guitariste exigeant a besoin pour son expression musicale.

CLEAN:

Selon le réglage du préampli, vous pouvez réaliser dessons clean modernes ou "Vintage". En augmentant le VOLUME, vous obtiendaç - grâce au circuit "SoftClick" - le doux overdrive des vieux amplis à lampe. Si besoin est, ce canal "Clean" devient un canal "Crunch".

LEAD:

Avec le bouton VOICING on peut obtenir sur le

canal lead des sonotités rock très large, avec un son typé Britannique, direct et dynamique. En tournant ce même bouton, on peut aussi obtenir un son doux, bluesy, avec une touche très americaine. Les différents régages du bouton voicing permettent de mélanger différentes caractéristiques tonales pour des possibilités de variations jamais vues jusqu'àlors.

HALL:

La réverbération du CLUB REVERB est branchée derrière la boucle d'effets, ainsi une réverbération claire est possible pour les effets externes.

2.0 RACCORDS ET

INPUT: prise de connexion pour des guitares avec Humbucker, des systèmes de micros actifs ou type Single Coil.

CLEAN VOL: contrôle le volume du canal CLEAN. En fonction de la puissance de sortie du micro, dessons légèrement satures de type "clip" (SoftClick) peuvent être réalisés, à partir d'une position de "12 heures". On peut ainsi controller de légères distortions par les nuances dans le toucher.

CHANNEL SELECT: commute du canal CLEAN au canal LEAD. En position enforcée le canal LEAD est activé.

LEAD LED ROUGE: le LED allumé indique le canal Lead activé.

LEAD GAIN: contrôle le niveau de distorsion du canal LEAD.

VOICING: Permet d'obtenir toutes les nuances de timbre, du son brittanique jusqu'àu son américain.

REGLAGE DE SONORITÉ: Bass, Mid et Treble pour les deux canaux. Les contrôles MID et TREBLE s'influencer mutuellesment ( comme il est normal et attendu d'un ampli à lampe). Une augmentation des aigues produit une atténuation des mediums, et vice versa. Cette caractéristique permet une grande variété de nuances sonores.

LEAD MASTER: règle le volume du canal LEAD proportionellement au canal CLEAN.
REVERB: règle l'intensité de l'effet de réverbération intégrée.
L'adaptation de l'intensité de réverbération s'effectue automatiquement lors de la sélection du canal respectif.

MASTER: contrôle le volume total du CLUB REVERB. Ce régulateur n'influence pas le niveau de LINE OUT.

LINE OUT: reliiez ce jack à l'entrée de l'unité d'effets. Par ailleurs, le branchement d'un étage de puissance additionnel est possible, ou d'une RED BOX, afin de conduire le signal à la

table de mixage.

LINE IN: si vous envoyez le signal du LINE OUT au processeur d'effet, reliez l'OUTPUT de ce processeur à l'entrée LINE IN.

FOOTSWITCH: connexion pour un pédalier standard (par exemple Hughes & Kettner FS-1). Avec ce pédalier, il est possible d'effectuer la commutation du canal CLEAN au canal LEAD. Le bouton CHANNEL SELECT sur le panneau avant doit être en position CLEAN.

PHONES: prise jack pour le branchement d'un casque d'écoute. Le jack déconnecté le haut-parleur interne.

Panneau arrête:

MAINS: prise de secteur pour le cable de courant livre avec l'appareil. Vérifiez que la tension d'alimentation indiquée sur l'appareil est identique à la tension de secteur, avant de raccorder la fiche secteur.

3.0 STANDARD SETUP/CABLAGE

4.0 MANIEMENT DU CLUB REVERB

4.1 SELECTION DES CANAUX

Les canaux du CLUB REVERB sont sélectionnés par le bouton CHANNEL SELECT ou par un pédalier externe. Nousuggérons le footswitch Hughes & Kettner FS-1.

4.2 LE CLUB REVERB ET LES PROCESSEURS D'EFFETS

Le CLUB REVERB est doté d'une boucle d'effets en série. Le signal du préampli passe par une unité d'effets branchée et y est travaillé.

Branchement de l'unité d'effets:

• Reliez les prises SEND ou LINE OUT avec l'INPUT et le prise RETURN ou LINE IN avec l'OUTPUTS de votre unité d'effets.
• Utilisez uniquement des cables Patch de haute qualité, afin d'éviter des pertes de signaux, des bruits parasites ou des défaillances au niveau du son.
• Faites toujours attention à ce que votre unité d'effets ne soit pas surmodulée. Tenez compte du niveau de modulation de votre unité d'effets, et utilisez les boutons OUTPUT ou INPUT de votre unité d'effets pour niveler.
• Ne jamais brancher des effets distordants dans la boucle d'effets. En principe, les effets de compression doivent toujours se trouver en début de la chaîne des signaux. Les

effets compresseurs (selon votrechoix d'effet sonore) doivent être branchés,le cas échéant,avant l'entrée de l'ampli.

• Faites toujours attention à ce que les diverses unités d'effets soient branchées dans le bon ordre. Pour obtenir un meilleur son, modifier l'ordre dans lequel vous branchez vos unités d'effet pour couver la(Meilleure combinaison.

Pour le branchement du CLUB REVERB à une table de mixage, nous recommendons de conduire le signal par une RED BOX PRO de Hughes & Kettner. Celle-ci doit être reliée à la prise LINE OUT de l'ampli, le niveau de sortie étant indépendant du Master. Le signal est rendu symmetriquement et doté d'une simulation de haut-parleur.

5.0 ENTRETIEN ET SERVICE

Les ampli ATTAX n'ont besoin d'aucun entretien particulier. Toutefois nous vous recommendons de suivre certaines règles de base, qui augmenteront la longévité de votre ampli:

• Assurez vous que tous les apparêils périphériques soient en bon état technique!

• Assurez vous que la ventilation de votre ampli soit toujours garantie sur les surfaces d'aération (face arrêté du chassis)

• Evitez les chocs, l'exposition à la chaleur, l'humidité et la poussière.

• Soyez particulièrement méticuleux en ce qui concerne les specifications de tout apparéil additionnel. Ne branchez jamais de sorties à niveau trop élevé (par exemple étages de puissance) à l'entrée de votre ampli.
• Contrôlez toujours la tension du réseau secteur avant de brancher l'appareil. En cas de doute, contactez un technicien de scene, le conciège etc.
• Ne tentez pas de réparations "System D"! Il est même préférible de laisser effectuer le changement d'un fusible interieur par un technicien qualifié.

La surface du CLUB REVERB se nettoye facilement à l'aide d'un chiffon humide

6.0 DEPISTAGE DES PANNES

6.1 Le CLUB REVERB ne peut être allumé:

• L'ampli n'est pas alimenté. Contrôlez si la connexion du cable secteur est correcte!
• Le fusible de protection est défectueux. Remplacez-le par un fusible de même valeur. En cas de nouveau dommage consultez votre revendeur HUGHES & KETTNER.

6.2 Le CLUB REVERB est raccordé correctement maisaucun son n'est audible:

• Un ou plusieurs des contrôle GAIN et MASTER sont régés sur 0. Tournez les boutons de réglage.
• Le cable de liaison guitare-ampli est peut-être endommagé. Essayez un autre cable.
• Un des fusibles internes a été activé à cause d'un court-circuit dans un raccord de haut-parleur. Assurez vous que les raccords ne soient pas pontés, et laissez changer le fusible par un technicien de service qualifié (faites attention à la valeur!).

6.3 Le canal CLEAN ne peut pas etre activé par un pédalier externe:

• Le connecteur du STAGEBOARD n'est pas branché. Câblez votre CLUB REVERB. Controller si le type de pédalier utilisé est compatible. Nous recommendons le FS-1 du catalogue Hughes & Kettner.

6.4 L'utilisation de la prise LINE OUT/LINE IN produit un bourdonnement:

• Un champ électrique ou magnétique alternatif interféré dans votre circuit. Utilisez un cable de toutefficine qualité, et déplacez votre circuit de telle façon que l'interférence soit minimisée. Si ceci n'est pas possible, nous recommendons l'utilisation d'un boîtier de direct.
• Une boucle de bourdonnement se produit par la prise de terre des différents apparêls connectés. Ne jamais interrompree l'interrupteur de sécurité des apparêls! Utilisez les deux apparêls sur le même distributeur. S'il n'est pas possible

d'éliminer le bourdonnement de cette façon, reroutez la connexion au travers d'un boîtier de direct.

6.5 Le signal est tout à fait distordu lors du branchement d'une unité d'effets sur LINE OUT (meme en son clean):

• L'entrée de l'unité d'effets est surmodulée. Baissez le niveau de sensibilité (INPUT ou GAIN) sur l'unité d'effets.

6.6 Le signal de sortie est trop bas lors du branchement d'une unité d'effets sur LINE OUT:

• L'unité d'effets est mal nivelée à sa sortie. Augmentez OUTPUT" sur l'unité d'effets.

7.0 CHARACTERISTIQUES TECHNIQUES

SECTION PREAMPLIFICATEUR: canaux CLEAN et LEAD A TRANSISTORS

ENTREE: -10 dB / 1 Mohms
SORTIE LIGNE: 0 dBV / 1 Kohms
ENTREE LIGNE: 0 dB / 47 Kohms

SECTION ETAGE DE PUISSANCE: Ampli de puissance transistors de type CURRENT FEEDBACK 65 watts RMS sous 8 ohms

BANDE PASSANTE: 20 Hz - 30 kHz sous 8 ohms

HAUT-PARLEUR: CELESTION RockDriver Junior, 12", 8 ohms

CHARACTERISTIQUES GENERALES:

Tension du réseau secteur: 230 V (modèle européen)
117 V (modèle américain)
100 V (modèle japonais)

Puisance max. de consommation: 175 VA

Fusible de protection externe:
500 mA Temporisé (modèle européen)
1000 mA Temporisé (modèle américain)
1250 mA Temporisé (modèle japonais)

Dimensions: 464 × 480 × 265 ~mm (H × L × P)

Poids: 15 Kg
