WS-9640U-1IT - Station Météo LA CROSS TECHNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo sans fil
Caractéristiques techniques principales	Affichage numérique, capteur extérieur, prévisions météorologiques, température intérieure/extérieur, humidité
Alimentation électrique	Adaptateur secteur et/ou piles (non incluses)
Dimensions approximatives	Non spécifiées
Poids	Non spécifié
Compatibilités	Compatible avec divers capteurs externes (selon modèle)
Type de batterie	Piles AA (non incluses)
Tension	Non spécifiée
Puissance	Non spécifiée
Fonctions principales	Prévisions météo, affichage de la température et de l'humidité, alarme, horloge
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité variable selon le distributeur
Informations générales utiles	Vérifier la portée du signal entre le capteur et la station, consulter le manuel pour l'installation

FOIRE AUX QUESTIONS - WS-9640U-1IT LA CROSS TECHNOLOGY

Comment régler l'heure sur le LA CROSS TECHNOLOGY WS-9640U-1IT ?

Pour régler l'heure, appuyez sur le bouton 'SET' jusqu'à ce que l'affichage clignote. Utilisez les boutons '+' et '-' pour ajuster l'heure, puis appuyez à nouveau sur 'SET' pour sauvegarder.

Pourquoi la température affichée est-elle incorrecte ?

Assurez-vous que le capteur de température est correctement placé et qu'il n'est pas exposé à la lumière directe du soleil ou à des sources de chaleur. Vérifiez également que les piles du capteur sont en bon état.

Comment changer les piles de l'appareil ?

Ouvrez le compartiment à piles situé à l'arrière de l'appareil. Remplacez les anciennes piles par des nouvelles, en respectant la polarité (+/-).

Pourquoi l'appareil ne se synchronise pas avec le capteur extérieur ?

Vérifiez que le capteur extérieur est allumé et à portée de l'appareil. Assurez-vous également que les piles du capteur extérieur sont en bon état. Réinitialisez l'appareil et essayez de le synchroniser à nouveau.

Comment réinitialiser le LA CROSS TECHNOLOGY WS-9640U-1IT ?

Pour réinitialiser l'appareil, retirez les piles pendant environ 10 minutes, puis réinsérez-les. Cela réinitialisera tous les paramètres aux valeurs par défaut.

Que faire si l'écran reste noir ?

Vérifiez si les piles sont correctement installées et si elles sont chargées. Si l'écran reste noir, essayez de remplacer les piles par des neuves.

Comment changer l'unité de mesure de la température ?

Pour changer l'unité de mesure, appuyez sur le bouton 'SET' et maintenez-le enfoncé jusqu'à ce que l'unité clignote. Utilisez les boutons '+' et '-' pour sélectionner Celsius ou Fahrenheit, puis appuyez sur 'SET' pour confirmer.

L'appareil émet un bip, que signifie cela ?

Un bip peut indiquer que la température ou l'humidité a dépassé les seuils programmés. Vérifiez les alertes sur l'écran et ajustez les paramètres si nécessaire.

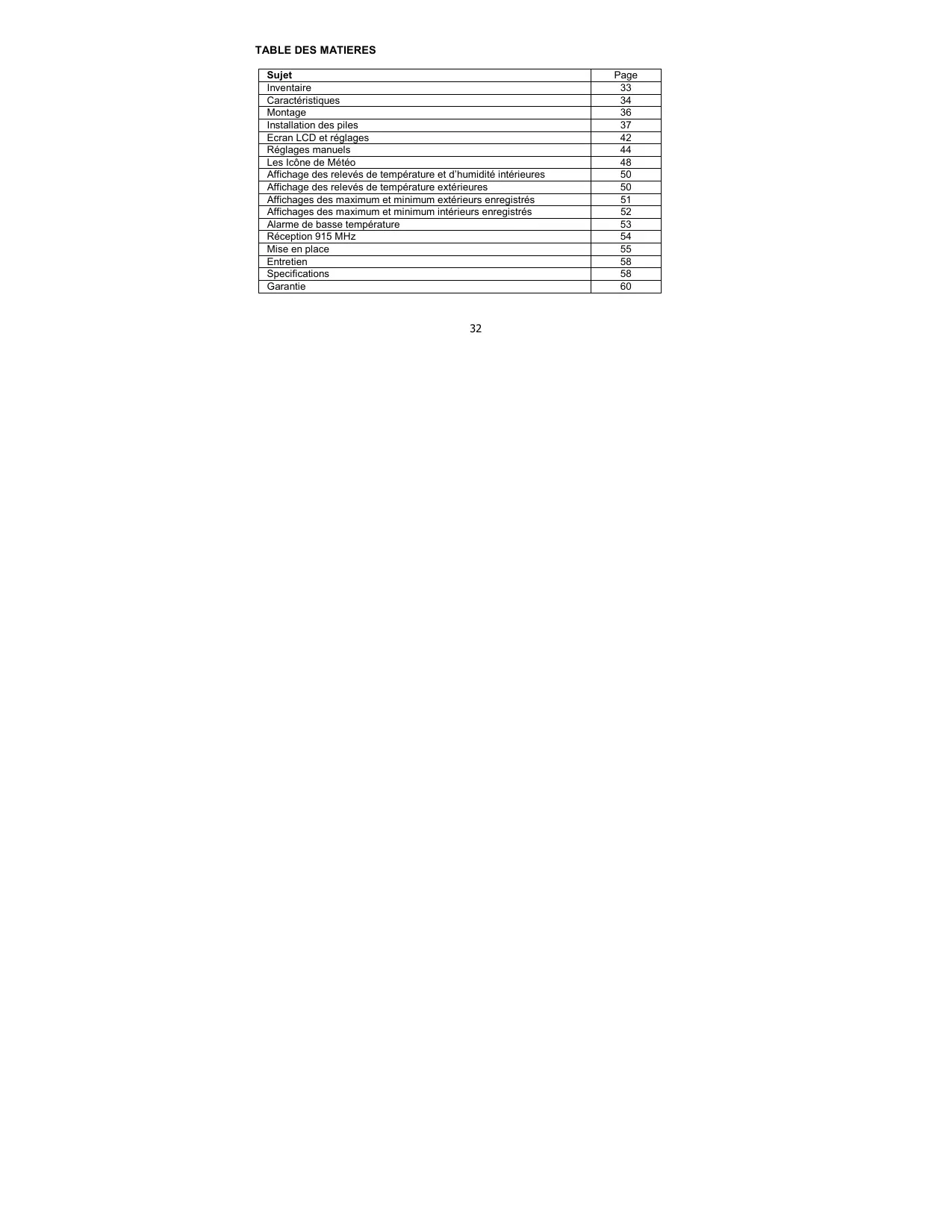

MODE D'EMPLOI WS-9640U-1IT LA CROSS TECHNOLOGY

Sujet	Page
Inventaire	33
Caracteristiques	34
Montage	36
Installation des piles	37
Ecran LCD et régliages	42
Réglages manuels	44
Les Icône de Météo	48
Affichage des relevés de température et d'humidité interieures	50
Affichage des relevés de température extérieures	50
Affichages des maximum et minimum extérieurs enregistrrés	51
Affichages des maximum et minimum interieurs enregistrrés	52
Alarme de basse température	53
Réception 915 MHz	54
Mise en place	55
Entretien	58
Specifications	58
Garantie	60

INVENTAIRE

1. Poste météo sans fil
2. Emetteur de température sans fil (TX37U-IT) et support.
3. Mode d'emploi et fiche de garantie

MATERIAL COMPLEMENTAIRE (non inclus)

1. 1 tournevis cruciforme.
2. 2 piles alcalines "AAA" IEC LR3, 1.5V neuves.
3. 2 piles alcalines "AA" IEC LR6, 1.5V neuves.

CHARACTERISTIQUES:

Postemeteo

• Affichage des heures et minutes
  Réception de l'heure d'établit activée/annulée
• Affichage du calendrier
  Option de fuseau hora de 0 à 12 heures
  Transmission sans fil à 915 MHz
  Réception des signaux extérieurs toutes les 4 secondes
• Affichage de l'une des 8 icones de condition de température facies à litre, représentées par le M. météo.
• Affichage de la température en degrés Fahrenheit (°F) ou Celsius (°C) au besoin
• Affichage de la température interieure et extérieure avec MIN/MAX enregistrés
  Toutes les données enregistrées MIN/MAX All MIN/MAX peuvent etre réenclenchées
  Indicateur de piles faibles
  S'accroche au mur ou se pose sur une table.

Emetteur de température extérieure

Transmission à distance de la température extérieure au posté méteo par 915 MHz
Boitier impermeable
Support mural
- Installer l'appareil dans un endroit abrité. Eviter la pluie et les rayons du soleil.

MONTAGE:

1. Commencer par installer les piles dans l'émetteur de température (voir "Installation et remplacement des piles dans l'émetteur de température").

2. Dans les 2 minutes qui suivant installer les piles dans le poste météo (voir "Installation et remplacement des piles dans le poste météo"). Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement, à la suite de qui l'heure - 12:00 et le "bonhomme météo" s'affichent. S'illes ne s'affichent pas sur le LCD dans les 60 secondes, retarder les piles et attendre au moins 10 secondes avant de les remettre en place.

3. Quand les piles sont en place dans I'emetreur, le poste meteoo commence a receivevoir les données de I'emetreur. La temperature exterieure et I'icone de reception du signal devraient s'afficher sur le poste meteoo. Si ceci ne se produit pas dans les 3 minutes qui suivent, retirer les piles des deux appareils et recommencer a partir de I'elape 1.

4. Pour assurer une transmission 915 MHz suffisante, la distance entre le poste de température et l'émetteur ne devrait pas excéder 100m (voir les notes sur la "Mise en place" et la "Réception 915 MHz").

Note:

Le poste météo ne fonctionne qu'vec un seul émetteur.
- En cas de non réception du signal sur la première fréquence (915 MHz) dans les 22 secondes, la fréquence passée à 920MHz et un nouvel essai d'apprentissage est effectué pendant 22 secondes. En cas d'insuccès, un nouvel essai de réception est effectué pendant 22 secondes sur 910MHz. Ces essais sont aussi effectuels pour re-synchronization.
- Appuyer sur SET pour entrer l'heure manuellement.

INSTALLATION DES PILES

INSTALLER ET REMPLACER LES PILES DANS LE POSTE METEO

Le poste météo fonctionne avec 2 piles AAA, IEC LR3, 1.5V. Pour les installer ou les replacer, suivre les étapes ci-dessous:

1. Retirer le couvercle à l'arrière du poste météo.
2. Mettre les piles en place en respectant les polarités (voir les marques).
3. Remetre le couvercle en place.

INSTALLER ET REMPLACER LES PILES DANS L'EMETTEUR DE TEMPERATURE

L'émetteur de température fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplaçer, suivre les étapes ci-dessous;

1. Retirez le couvercle.
2. Installer les piles en respectant les polarités (voir les marques)
3. Remetre le couvercle et la vis en place.

Note:

Quand on remplace les piles de l'un des appareils, il est nécessaire de réenclenger tous les appareils conformément aux procédures de montage. En effet, un code de sécurité est attribué de façon aléatoire par l'émetteur au moment de la mise en fonction et ce code doit être reçu et stocké en mémoire par le poste de météo dans les 3 minutes qui suivant la mise en place des piles.

Il est recommendé de replacer régulièrement les piles de tous les appeareils pour en assurer un maximum de précision (Cycle de vie des piles voir les Spécifications cédssous).

Participez à la protection de l'environnement et déposez toutes piles usagées dans une décharge autorisée.

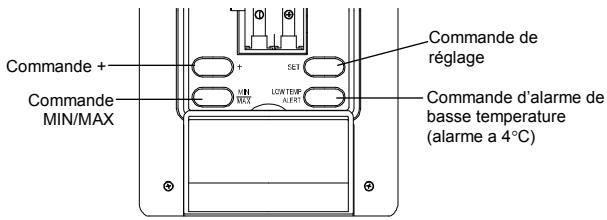

COMMANDES:

Postemeteo

Le poste météo possède quatre commandes facés à utiliser.

Commande SET (Réglage):

Pour entre le mode de réglage des fonctions suivantes: fuseau hora, réception de l'heure d'établit activée/annulée, réglage manuel de l'heure, année, mois, quantième, jour et °C/F

Commande MIN/ MAX

Pour alterner entre les données de température extérieure maximum/ minimum et de température interieure maximum/ minimum.
- Appuyer pour réenclenger toutes les données de températures maximum ou minimum enregistrées de l'intérieur et du canal extérieur (remet toutes les données enregistrées au niveau actuel)

Appuyer pour sortir du mode de réglage manuel.

Commande ^+1

Pour effectuer les différents réglages.

• Dans l'affichage normal, pour altermier entre l'affichage du calendrier et les secondes de l'heure affichee sur le LCD.

Commande d'alarme de basse température

Pour activer/désactiver l'alarmeasse température (l'alarme se déclenché quand la température extérieure tombe à 4^ )

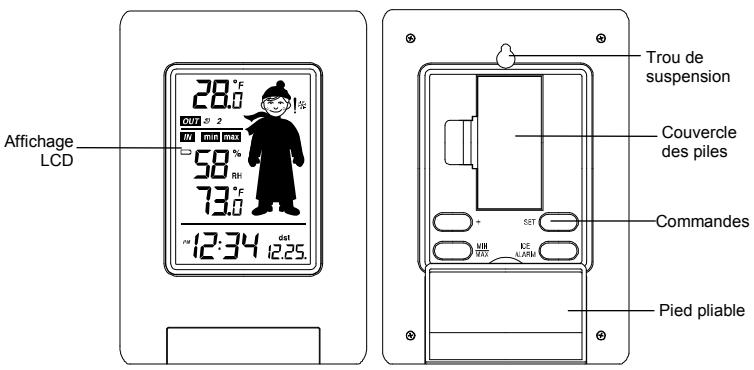

Pour sortir du mode de réglage manuel.

• Quand le signal extérieur est capté par le poste météo, cet icône s'allume. (Sinon l'icône ne s'affiche pas sur le LCD. Ceci permet à l'utilisateur de savoir si la的最后一 réception a réussi (icône allumé) ou non (icône étéint). Par ailleurs, un clignotement bref indique qu'une réception est en cours.

Pour plus de clarté, l'écran LCD est divisé en 3 sections qui affichent l'heure et les données interieures, les prévisions météo et les données extérieures.

Section 1 - TEMPERATURE EXTERIEURE

• Affiche la température extérieure actuelle.
  Appuyer sur MIN/ MAX pour afficher la température extérieure MIN/MAX en mémoire, avec affichage simultané de l'icone MIN/ MAX.
• Un symbole de réception de signal s'affiche pour indiquer que le récepteur recoit la température extérieure.

Section 2 - DONNEES INTERIEURES ET ICONE METEO

• Affiche la température et l'humidité interieures.
• Les conditions de température actuelles sont affichées sous forme de huit icônes représentés par le M. météo, et changent en fonction de la température extérieure actuelle.
  Le format des icones de M. météo fait ↔ évidence aux «LES ICONES DE METEO»

Section 3 - HEURE

Dans le mode normal, affiche l'heure et le calendrier.

REGLAGES MANUELS:

Les réglages suivants peuvent s'effectuer dans le mode de réglage:

• Réglage du fuseau horsaire
  Activation/annulation de l'heure d'etre
  Réglage manuel de l'heure
• Réglage du calendrier
  Réglage de l'unité de température en °F/°C

Appuyer sur SET pendant 3 secondes environ pour passer au mode de réglage:

REGLAGE DU FUSEAU HORAIRE:

-5h clignotant

Le fuseau hora du poste météo est régle par défaut sur -5h. Pour règler un autre fuseau horsaire:

1. Appuyer sur SET pendant 3 secondes environ pour entré le réglage du fuseau horsaire (clignotant).
2. Utiliser la commande ^+ pour regler le fuseau hora, de 0 à -12 par tranches consecutives d'une heures.
3. Appuyer sur SET pour confirmer et entrer l "Activation/annulation de l'heure d'été" ou sortir du mode de réglage en appuyant sur MIN/MAX.

MISE SOUS/HORS TENSION DE LA RECEPTION DE L'HEURE D'ETE

1. Le signe "ON DST" se mettra à clignoter sur le LCD.
2. Utiliser la commande ^+ pour activer ou annuler la fonction de l'heure d'etre.
3. Confirmer en appuyant sur SET et entrez le "Réglage manuel de l'heure" ou sortir du mode de réglage en appuyant sur MIN/MAX.

REGLAGE MANUEL DE L'HEURE

Pour regler la pendule:

1. Les chiffres des heures et des minutes se mettent à clignoter sur la sectiond'affichage de l'heure.
2. Utiliser la commande ^+ pour regler les heures, puis appuyer sur SET pour regler les minutes.
3. Les minutes se metront à clignoter. Appuyer sur +^+ pour régler les minutes.
4. Confirmer en appuyant sur SET et entrez le "Réglage du calendrier" ou sortir du mode de réglage en appuyant sur MIN/MAX.

Note:

Le format de l'heure est « 12 hrs ». "PM" s'affichera entre les heures d'après-midi et soit.

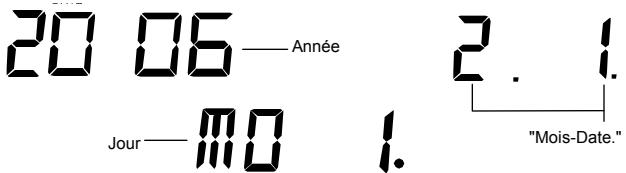

REGLAGE DU CALENDRIER:

La date du poste météo est régée par défaut sur 1. 1. de l'année 2006 après le montage initiaI. Il est possible de régler la date manuelle. Pour ce faire;

1. Utiliser la commande ^+ pour regler l'année, de 2000 à 2029 (réglage par défaut: 2006).
2. Appuyer sur SET pour entrer le mode de réglage du mois.
3. Les chiffres du mois se mettent à clignoter. Appuyer sur +' pour régler le mois, puis sur SET pour passer au réglage du quantité.
4. Les chiffres des quantièmes se mettent à clignoter. Appuyer sur +' pour régler la date.
5. Confirmer avec SET et regler le jour.

6. Appuyer sur ^+ pour selectionner le jour, "MO/Lu", 'TU/Ma", "WE/Me", etc.

7. Confirmer avec SET et entr'er le "OREGLAGE DE L'UNITE DE TEMPERATURE EN ^o C / ^o F ou sortir du mode de reglage en appuyant sur MIN/MAX.

REGLAGE DE L'UNITE DE TEMPERATURE EN °C/°F

L'unité de reliéve de la température par défaut est régle par défaut en °F (degrés Fahrenheit). Pour sélectionner les °C (degrés Celsius):

^ / ^ clignotera. Utiliser la commande ^+ pour alterner entre ^ et ^

1. Àprouv avoir sélectionné l'unité de température désirée, appuyer sur SET pour sortir du mode de réglage.

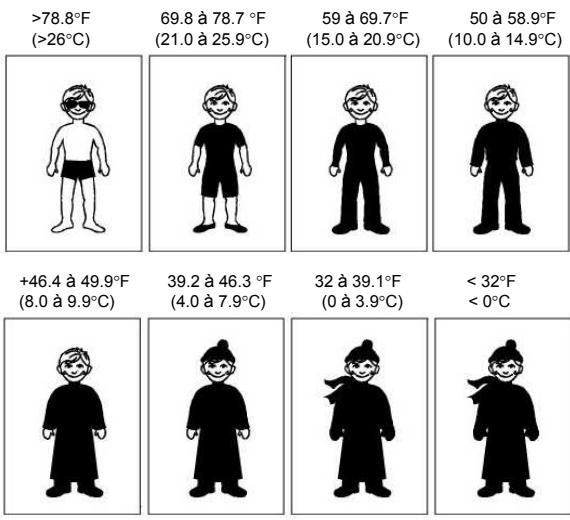

LES ICONES DE METEO:

L'une des 8 icones différentes de température (presentées par le M. météo avec différents habits) est affichée au centre de l'écran ACL, qui indique les conditions de température différentes en fonction de la température extérieure actuelle (valeur de température détectée par le capteur extérieur):

AFFICHAGE DES RELEVES DE TEMPERATURE ET D'HUMIDITE

INTERIEURES:

La température et l'humidité interieures sont relevantes et affichées sur la deuxième section du LCD.

Humidité interieure relative en %

Temperature interieure en ^

AFFICHAGE DE LA TEMPERATURE EXTERIEURE:

La première section du LCD indique la température extérieure

Temperatures extérisée en °F

OUT

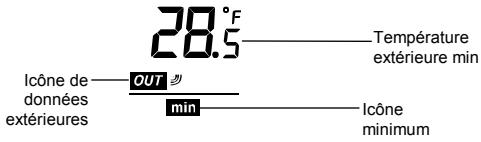

AFFICHAGE DES DONNES EXTERIEURES MAXIMUM ET MINIMUM

ENREGISTREES:

1. Dans le mode d'affichage normal, appuyer une fois sur la commande MIN/ MAX La température extérieure minimum et l'heure d'enregistrement s'afficheront.

1. Appuyer encore une fois sur MIN/MAX pour afficher la température extérieure maximum et l'heure d'enregistrement de ce relevé.
2. Appuyer encore une fois sur MIN/MAX pour passer à l'affichage interieur Min/Max.

AFFICHAGE DES DONNES INTERIEURES MAXIMUM ET MINIMUM ENREGISTREES:

1. Dans le mode d'affichage normal, appuyer trois fois sur la commande MIN/ MAX. La température interieure minimum s'affiche sur le LCD. L'heure d'enregistrement de cette température s'affiche également.
2. Appuyer encore une fois sur MIN/MAX pour afficher sur le LCD la température interieure maximum et l'heure d'enregistrement de ce relevé.

1. Appuyer encore une fois sur MIN/ MAX pour returner à l'affichage normal.

REENCLENCHEMENT DES DONNES EXTERIEURES MAXIMUM ET MINIMUM ENREGISTREES

1. Dans le mode d'affichage normal, appuyer sur MIN/ MAX pour passer à l'affichage des données MIN/MAX enregistrées.
2. Appuyer sans lâcher sur MIN/MAX pendant 2 secondes environ pour remettre toutes les données de température interieur et extérieure max. et min. enregistrées aux niveaux actuels.

Note: Les données extérieures et intérieures sont réenclenchées simultanément.

ALARME DE BASSE TEMPERATURE (ALARME A 4^ )

Ce poste météo possède une alerte (alarme) de bassé température qui peut être activée ou annulée par l'utilisateur.

Appuyer sur la commande d'alarme de basse température pour activer l'alarme (l'icône d'alarme de basse température s'affiché alors pour indiquer que l'alarme est activée). Quand l'alarme de basse température est activée, elle se déclenché si la température extérieure tombe à 4^ . L'alarme se met alors à sonner et l'icône de basse température clignote sur le LCD. L'alarme durable enviorn 1,5 minute.

HYSTERESE D'ALARME DE BASSE TEMPERATURE

Pour compenser les fluctuations de la température extérieure, qui peuvent faire sonner l'alarme sans interruption si le relevé mesuré est proche de 4^ , l'alarme possée une fonction d'hystèrese.

Si la température actuelle atteint 4^ , l'alarme se déclenché (si elle est activée).

Si la température remonte à 4,6^ , puis remonte juste au-dessous de 4^ , les données clignotent mais l'alarme ne se déclenché pas. Avec une hysteresse régée sur 1^ , il faudra que la température remonte au-dessus de 5^ puis tombe au-dessous de 4^ (avec une hysteresse régée sur 1^ ) pour que l'alarme se déclenché à nouveau.

RéCEPTION 915 MHz

Le poste météo devrait recevoir la température dans les 5 minutes qui suivent le montage. En cas de non réception des données de temperature (et d'humidité) dans les 5 minutes qui suivent le montage (l'affichage indique "---")', vérifier les points suivants:

1. Le poste météo ou l'émetteur devrait être situé à 1,5-2 mètres au moins de toutes sources d'interférences telles que les moniteurs d'ordinateurs ou téléviseurs.
2. Eviter de positionner le capteur sur ou a proximite immediate de cadres de fenêtes métalliques.

3. L'utilisation d'autres appeareils électriques tels que des casques ou enceintes fonctionnant sur la même fréquence de signal (915MHz) peut empêcher une bonne transmission et réception du signal.

4. Des voisins utilisant des apparciels électriques sur la fréquence de signal 915MHz peuvent aussi brouiller la transmission des données.

Note :

Quand la réception du signal 915MHz est correcte, ne pas rouvrir le couvercle des piles de l'émetteur ou du poste météo car les piles risquent de se dégager de leurs contacts et de forcer un faux réenclenchement. Dans ce cas, réenclencher tous les apparêls (voir « Montage » ci-dessus) afin d'éviter les problèmes de transmission. Le rayon de transmission du capteur au poste météo est d'environ 100m, en espace dégagé. Cependant, ici dépend de l'environnement et des niveaux d'interférence. Si la réception reste impossible alors que tous ces facteurs ont été respectés, réenclencher tous les apparêls (voir « Montage » ci-dessus).

MISE EN PLACE

POSTEMETEO:

Le poste météo est concu pour s'accrocher à un mur ou se poser sur une table.

Sur un mur

Choisir un endroit abrité. Eviter d'exposer l'appareil à la pluie et aux rayons du soleil. Avant de fixer l'appareil en place, s'assurer de la bonne transmission des données de température extérieure à partir de l'endetrottélectionné.

1. Planter une vis (non fournie) sur le mur désiré en laissant la tête dépasser de 5mm environ.
2. Retirer le support du poste météo en le tirant du socle et accrocher le poste à la vis. S'assurer qu'il tient bien en place avant de le lâcher.

Posé

Gracé à son pied pliable, le poste météo peut se poser sur n'importe qu'elle surface plate.

MISE EN PLACE DE L'EMETTEUR DE TEMPERATURE

L'émetteur est fourni avec un support qui peut se fixer au mur à l'aide des deux vis fournies. On peut aussi le poser sur une surface plate et fixant le support à la base de l'émetteur.

Sur un mur:

1. Fixer le support au mur désiré à l'aide des vis et chevilles fournies
2. Encastrer le capteur de température dans le support.

Note:

Avant de fixer l'émetteur au mur de façon définitive, placer tous les apparèils aux endroits désirés et s'assurer de la bonne réception de la température extérieure. En cas de non réception du signal, changer les émetteurs de place ou les déplacer légèrement,eci pouvant aider à la réception du signal.

ENTRETIEN:

• Eviter les températures excessives, vibrations et chocs qui risquent d'endommager l'appareil et de produit prévisions et relevantes inexacts.
  Nettoyer l'affichage et les boitiers avec un chiffon doux et humide uniquement. Ne pas utiliser de dissolvants ou de produits abrasifs qui risquent de rayer le LCD et les boitiers.
• Ne pas plonger l'appareil dans l'eau.
  Retirer sans délambda toutes les piles faibles afin d'eviter fuites et dégats. Ne les remplacer que par des piles neuves du type recommendé.
• Ne pas tenter de réparer l'appareil. Si nécessaire, returner l'appareil au lieu d'achat pour le faire réparer par un technicien qualifié. Ouvrir et réparer soi-même l'appareil risque d'annuler la garantie.
• Ne pas soumettre les apparueils à des changements de température soudains et extrêmes. Ceci entraînerait un changement rapide des prévisions et des relevés, ce qui en diminuerait la précision.

SPECIFICATIONS:

Rayon de relevé de température:

Intérieure : 14.1°F à +'139.8°F à 0.2°F après

(-9.9^ à ' + 59.9^ à 0.1^ près, “OF.L” affché en-dehors de ce rayon)

Exterieure: -39.8°F à +139.8°F à 0.2°F pres

(-39.9^ à +59.9^ à 0.1^ pres, "OF.L" affché en-dehors de ce rayon)

Rayon de relevé de l'humidité relative:

Intérieure : 1% à 99% à 1% après (affiche "--" au-dessous de 1 %; affiche "99" % au-dessus de 99 %)

Relevé de la température interieure : toutes les 17 secondes

Relevé de l'humidité interieure : toutes les 17 secondes

Réception des données extérieures : toutes les 4 secondes

Alimentation:

Posteméto 2xAAA,IEC,LR3,1.5V

Emetteur de température : 2 x AA, IEC, LR6 1.5V

Cycle de vie des piles (piles alcalines recommandées)

Posteméto : Approximativement 12 mois

Emetteur de température : Approximativement 24 mois

Emetteur de température : 1.50" x 0.83" x 5.05"

GARANTIE

Pour tout travail de garantie, support technique ou information, contacter:

La Crosse Technology

2809 Losey Blvd. S

La Crosse, WI 54601

Phone: [phone]

Fax: [phone]

Springfield / Lacrosse Canada.

1-800-661-6721

5151 Thimens Rd.

Montreal, Quebec

H4R 2C8

Courriel:

[e-mail]

(travaux sous garantie)

[e-mail]

(information sur d'autres produits)

Toile:

www.lacrossetechnology.com

Tous droits réservés. Ce livre ne peut pas être produit sous aucune forme, y compris extrais, ni dupliqués ou traités par procédélectronique, mécanique ou chimique sans l'autorisation écrite de l'éditeur.

Ce livre peut containir des erreurs ou fautes d'impression. Les informations qu'il contient sont vérifiées régulièrement et corrugées nécessairement dans l'édition suivant. Nous déclinons toute responsabilité pour tout début technique ou erreur d'imprimerie ou leurs conséquences. Toutes les marques de fabrique et patentes sont reconnaues.

FCC ID: OMO-TX37U (transmitter) FCC DISCLAIMER

RF Exposure mobile:
