MODE D'EMPLOI TX2P YORKVILLE

IMPORTANT SAFETY INSTRUCTIONS This lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilatereal triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. Le point d’exclamation à l’intérieur d’un triangle équilatéral est prévu pour alerter l’utilisateur de la présence d’instructions importantes dans la littérature accompagnant l’appareil en ce qui concerne l’opération et la maintenance de cet appareil.

Ce symbole d’éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l’utilisateur de la présence d’un « voltage dangereux » non-isolé à proximité de l’enceinte du produit qui pourrait être d’ampleur suffisante pour présenter un risque de choque électrique.

S2125A FOLLOW ALL INSTRUCTIONS Instructions pertaining to a risk of fire, electric shock, or injury to a person

SUIVEZ TOUTES LES INSTRUCTIONS Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant l’opération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations ultérieures et observez tous les avertissements. Nettoyez seulement avec le tissu sec. Emballage: Conservez la boite au cas ou l’appareil devait être retourner pour réparation.

Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or moisture. Do not use this apparatus near water!

Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N’utilisez pas cet appareil près de l’eau!

Warning: When using electric products, basic precautions should always be followed, including the following:

Attention: Lors de l’utilisation de produits électrique, assurez-vous d’adhérer à des précautions de bases incluant celle qui suivent:

L’appareil ne doit être branché qu’à une source d’alimentation correspondant au voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des précautions doivent êtres prises afin d’eviter que le système de mise à la terre de l’appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d’alimentation avec connexion intacte de mise à la masse. Lorsqu’une prise de branchement ou un coupleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l’appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé sur vos oreilles. . Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que des bougies allumées. L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur. Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d’Alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux lames dont une plus large que l’autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d’une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle n’est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez d’endommager le cordon d’alimentation. Protégez le cordon d’alimentation. Assurezvous qu’on ne marche pas dessus et qu’on ne le pince pas en particulier aux prises. N’UTILISEZ PAS L’APPAREIL si le cordon d’alimentation est endommagé. Pour débrancher complètement cet appareil de l’alimentation CA principale, déconnectez le cordon d’alimentation de la prise d’alimentation murale. Le cordon d’alimentation du bloc d’alimentation de l’appareil doit demeurer pleinement fonctionnel. Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Consultez un technicien qualifié pour l’entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple si le cordon d’alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l’intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé. safety-4v7 • May 7/2008

Les processeurs de la série TX sont essentiels à tout système de haut-parleur de la même série. Les haut-parleurs de la serie TX ne devraient pas être utilisés sans processeur correspondant. Il y a un processeur différent pour chacun des cabinets pleine bande de la ligne TX. Les TX3P, TX4P et TX8P fournissent aussi le traitement nécessaire pour ajouter des subwoofers au système. Les processeurs exécutent plusieurs fonctions: Filtre séparateur, égalisation, calibration, rejet de bourdonnement et protection d’haut-parleur. Le filtre séparateur sépare le signal d’entrée en bandes différentes de fréquences pour chaque haut-parleur (ex. Haute, Moyenne, Basse et Sub pour TX8). L’égalisation ajuste la courbe de réponse de fréquence. Le calibration ajuste, pour des amplificateurs différents, le niveau de façon à maintenir une réponse propre indépendante du gain d’amplificateur. La protection assure que les hautparleurs ne soient pas conduit au-delà de leurs limites. Le rejet de bourdonnement est fourni par les entrées équilibrées et par la caractéristique de télé référence de l’étage de sortie lorsqu’utilisé avec des amplificateurs déséquilibrés.

1. Bouton de Calibration

C’est le contrôle le plus important du processeur. Il ajuste, pour des amplificateurs différents, le niveau de façon à maintenir une réponse propre indépendante du gain d’amplificateur. Cela permet une approche fiable pour apparier des amplificateurs avec un système de hautparleur TX. Veuillez S.V.P. vous référer à la section “amplificateur de puissance recommandé” pour obtenir l’information nécessaire qui vous permettra de déterminer quels amplificateurs de puissance utiliser pour chacun des systèmes de haut-parleur TX. Le processeur ajustera le gain d’entrée au niveau requit si un amplificateur plus puissant que nécessaire est employé avec le système. Une fois le système branché et mis en marche, appuyez deux fois (rapidement) sur le bouton de calibration. Le processeur enverra alors des tonalités à chaque amplificateur et ajustera le gain dans le processeur au niveau approprié pour l’amplificateur utilisé. Cela peut être fait avec ou sans haut-parleurs branchés au système. La routine de calibration est aussi un bon essai pour l’ensemble du système. Ecoutez pour entendre des tonalités claires pour chacun des haut-parleurs durant l’essai. Il y a un bouton de calibration individuel à chaque canal d’entrée.

Si le processeur n’est pas capable de calibrer correctement, les lumières de limite et les lumières de muet pour chaque bande en erreur clignoteront avec la lumière de calibration. Plusieurs causes peuvent êtres à l’origine de l’échec à calibrer: une erreur de branchement, pas assez de gain d’amplificateur, contrôles de gain d’amplificateur qui ne sont pas réglés au maximum ou amplificateurs qui n’ont pas été mis en marche. Si une bande ne calibre pas correctement, le processeur réglera le gain à un niveau utilisable mais bas. Les lumières clignotantes peuvent êtres éteintes en appuyant une fois sur le bouton de calibration. Si il y a une

erreur, la lumière de calibration cessera de clignoter mais restera toutefois allumée. La routine de calibration essaiera toujours de calibrer une sortie de subwoofer mais n’indiquera pas d’erreurs de calibration de subwoofer si le mode est réglé pour opération sans subwoofer. Pour réaliser une calibration par défaut, appuyez et tenez le bouton de calibration lors de la mise en marche du processeur. Vous obtiendrez de cette façon une calibration approximative. La calibration par défaut ne devrait seulement être employée que lorsque la routine de calibration régulière a échoué et qu’il n’y a pas assez temps pour localiser le problème. L’emploi de la calibration par défaut peut rendre le système vulnérable à des endommagements possibles.

Attention: Les haut-parleurs peuvent êtres endommagés si le processeur est calibré pour un amplificateur autre que celui utilisé et que cet amplificateur est plus puissant ou sa sensibilitée d’entrée est plus grande. LORSQU’UN AMPLIFICATEUR DIFFERENT EST UTILISE, IL EST NECESSAIRE DE REFAIRE LA CALIBRATION DU SYSTEME.

2. Bouton de Coupure du Son

Chaque bande de fréquence de chaque canal peut être rendu silencieuse avec le bouton de coupure du son correspondant. En plus de permettre de vérifier le système, les boutons de coupure du son ont pour fonction d’aider à repérer les problèmes de système.

3. Le mode TX9S Les processeurs pour TX3, TX4 et TX8 sont dotés d’un commutateur interne qui permet le réglage en mode d’opération avec TX9S. Pour accéder à ce commutateur, vous devez d’abord enlever le couvercle. Une DEL rouge sur le panneau arrière du processeur confirme si le mode d’opération est réglé pour utilisation avec TX8S ou TX9S.

Il y a deux modes d’opération: avec un subwoofer et sans subwoofer. Le système TX8 fonctionne à 4-voies avec un subwoofer et à 3-voies sans subwoofer. Les systèmes TX3 et TX4 fonctionnent à 2-voies sans subwoofer et à 3-voies avec un subwoofer. Le processeur TX2P ne permet pas l’utilisation de subwoofers et n’est donc pas équipé d’un commutateur de mode.

5. Clignotants Indicateur 3-Voies et 4-Voies (TX8P)

Ceux-ci indiquent le mode actuel du processeur. Le mode 4-voies est destiné à l’emploi avec subwoofer. Le mode 3-voies pour l’emploi sans subwoofer. Cela change l’égalisation et la courbe d’atténuation des basses fréquences de la sortie B.F. La sortie SUB demeure active dans les deux modes.

6. Clignotants Indicateur 2-Voies et 3-Voies (TX3P, TX4P)

Ceux-ci indiquent le mode actuel du processeur. Le mode 3-voies est destiné à l’emploi avec subwoofer. Le mode 2-voies pour l’emploi sans subwoofer. Cela change l’égalisation et la courbe d’atténuation des basses fréquences de la sortie B.F. La sortie SUB demeure active dans les deux modes.

7. Controles d’Équilibrage

Les contrôles d’équilibrage permettent à l’utilisateur de faire des ajustements fins au gain des filtres séparateurs pour chaque bande. Le subwoofer peut être ajusté + / - 6 dB tandis que les autres bandes peuvent être ajustées + / - 3 dB.

8. Indicateur d’Alimentation

Cette lumière indique que l’unité reçoit l’alimentation CA nécessaire au fonctionnement.

9. Indicateur d’Écrêtage

Cette lumière indique que le niveau du signal d’entrée est trop élevé, il y a près 6dB d’extension dynamique au niveau indiqué.

10. Clignotants d’Activite

Cette lumière indique qu’il y a un signal de - 30 dBV ou plus sur l’entrée (TX3P, TX4P, TX8P).

11. Indicateur de Limiteur

Ces lumières indiquent que les limiteurs sont actifs. Elles indiquent même la somme la plus légère d’activité du limiter. Elles s’illuminent donc tôt et ont une diffusion lente.

12. Clignotants Muets

Ces clignotants indiquent que la bande de fréquence est rendue silencieuse.

Référez-vous aux diagrammes à la fin du manuel.

Les entrées sont reliées à la source de signal, normalement le dernier appareil dans la chaîne traitant le signal ou la sortie du mixeur. Le conducteur amenant le signal au processeur étant habituellement long, il est important que l’appareil qui fournit le signal au processeur soit équipé de sortie basse impédance, préférablement équilibrées. Si l’appareil de source est déséquilibrée, la tige 3 à la source doit être raccordé à la masse.

Les processeurs devraient normalement êtres dans le même rack que les amplificateurs. Les câbles aux amplificateurs seront donc des câbles courts. Le système est destiné à l’utilisation d’un amplificateur stéréo pour la même bande de fréquences de 2 cabinets, ce n’est toutefois pas essentiel.

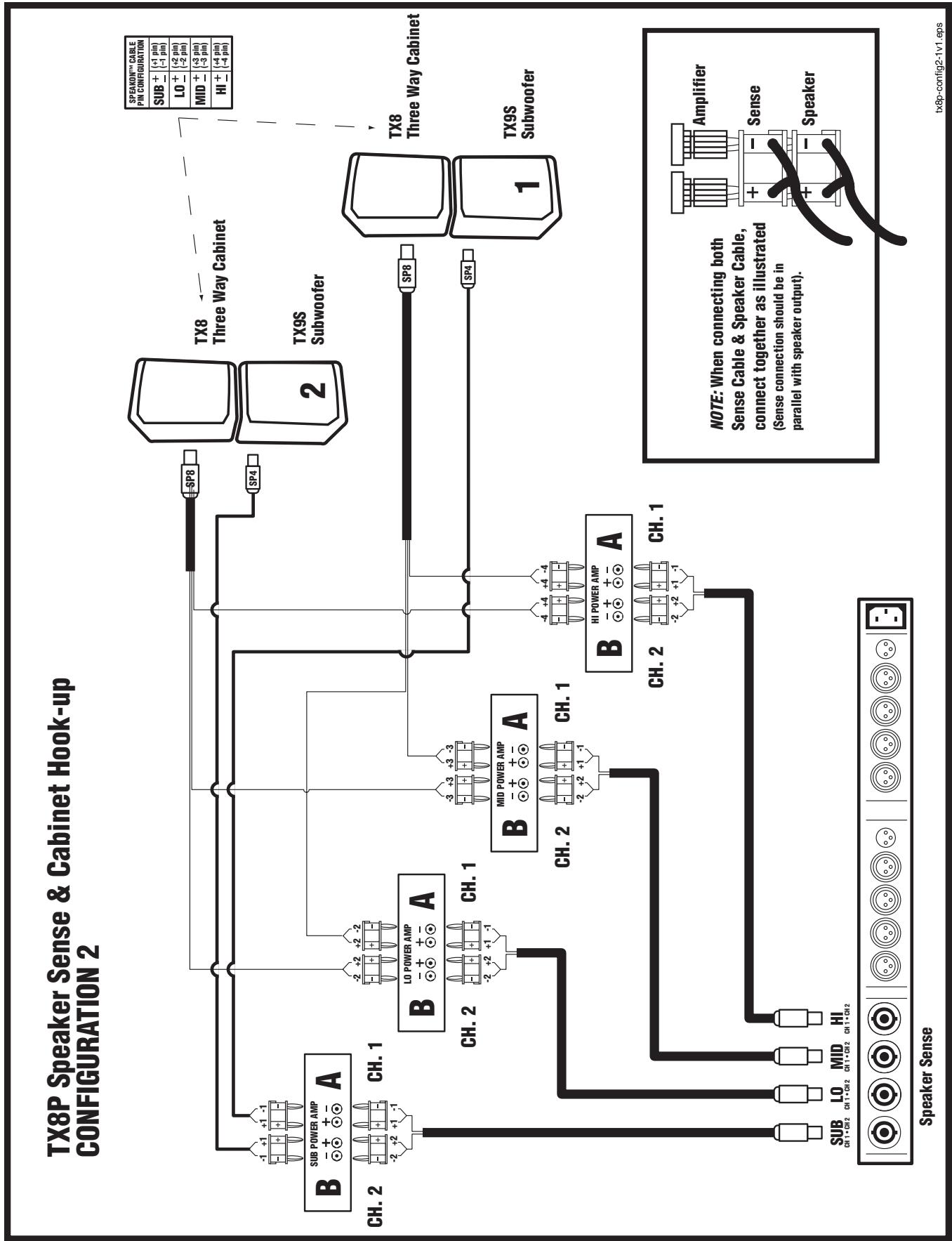

16. Raccordements de Détection

Ces câbles de détection permettent au processeur de contrôler le niveau de sortie des amplificateurs. Chaque câble de détection porte la même bande de fréquences pour 2 enceintes acoustiques. Par exemple un câble porterait le signal d’un amplificateur stéréo amenant le signal à deux haut-parleurs haute fréquence. Si l’amplificateur est munit de sorties pour câbles Speakon™ en mode stéréo / en pont, cette sortie devrait être reliée directement de l’amplificateur au processeur.

17. Réponse Modifié (TX2P/TX5P)

À la recomendation des utilisateurs de modèle TX2P, les processeurs manufacturé après 07/98 ont une réponse de fréquence qui produit un “dip” de -6.5dB à 750Hz et de -4.5dB à 250 Hz. Ce changement peut être défi en tournant les potentiomêtres internes (Rt1a, b, c, et d) en tournant les pleine direction d’horloge. Le TX5P est équipé d’un filtre de coupure à fréquence variable. Pour aider à éliminer la résonance, ce contrôle est pré-réglé à l’usine à 120HZ, -6dB. Utilisez les potentiomètres internes (TR1a,b,c &d) pour arrondir le son. Pour ce faire, réglez les potentiomètres au maximum (en tournant vers la droite). Pour accesser les potentiomêtres, il est necessaire d’ouvrir le couvercle.

AM PL CE RECOM MANDÉ LIFICATEUR DE PUII SSANC SYSTÉME TX8

SUB * Avec TX8S utilisez AP4020 ou Equivalent (en pont))

*Note: Le cabinet TX8 peut être utilisé avec TX8S ou TX9S. TX8S offre son plein rendement avec 1800 Watts alors que le TX9S avec 2400 Watts. La puissance minimum recommandé est 1200Watts.

Un manuel de l’utilisateur qui couvre l’organisation d’un ensemble audio est inclu avec les processeurs TX. Le but de ce supplément est de fournir de l’information additionnelle à l’utilisateur qui utilise un système TX pour la première fois. Nous réalisons aussi que ce n’est pas tout le monde qui a l’habitude d’opérer des systèmes audio activement traités à 2, 3 et 4 voies. Nous désirons vous aider à partir du bon pied. Quand vous aurez maîtrisé les procédures d’initialisation, vous verrez que votre système TX est facile à utiliser. Vous êtes en charge du mixage, le système TX est en charge du son. Le Processeur - Générale: Certains éléments sont communs à tout système audio élaboré. Ces éléments incluent: (1) filtre de coupure électronique, (2) égalisateurs graphique/paramétrique et (3) compresseurs/ limiteurs qui servent à améliorer le rendement du système. Le processeur TX contient en fait tous ces éléments mais avec une différence importante. Contrairement aux systèmes assemblés avec divers unités, les processeurs TX ont été conjointement conçu avec les enceintes pour offrir une performance absolue. Par conséquent, il n’est pas recommandé utiliser d’autres processeurs. Par exemple, si vous utilisez les enceintes TX3, utilisez le processeur TX3P. Avec les enceintes TX4, le TX4P, etc…Le traitement pour subwoofer est inclu avec tous les processeur à l’exeption du TX2P. Un commutateur pour subwoofer type bouton poussoir vous permet de sélectionner le traitement requit pour l’utilisation des subs TX8S ou TX9S. Lorsqu’en position TX9S, une petite DEL rouge, visible à partir d’un petit trou situé au panneau arrière, s’illumine. Lorsqu’en position TX9S, la DEL est illuminée. En plus des éléments mentionnés ci-dessus, votre unité de traitement TX est doté d’une caractéristique spéciale de détection de gain qui travaille en collaboration avec un circuit de calibration pré-programmé. Lors de la calibration, les câbles qui sont branchés à partir des sorties d’amplificateur de puissance jusqu’aux entrées “sense” du processeur permettent d’identifier à quel niveau le système interne d’auto réglage doit ajuster le gain d’entrée. Le système fonctionne comme un contrôle de niveau automatique d’amplificateur. Il est donc important que les contrôles réels de volume sur vos amplificateurs soient réglés au maximum. Après avoir complété avec succès la calibration, le processeur se rappellera de tous ses “auto ajustements” interne et il ne sera pas nécessaire de répéter les procédures de calibration à moins que vous ne changiez d’amplificateur de puissance. Lorsque que vous remplacez un des amplificateur, répétez les procédures de calibration. Amplificateurs: Dans le manuel de l’utilisateur TX, nous suggérons certains amplificateurs AUDIOPRO. Vous pouvez en utiliser d’autres mais rappellez vous qu’ afin d’obtenir le maximum de votre système, les amplificateurs devraient être capables de produire les puissance de sortie cidessous; Model# TX8 TX4 TX3

TX2M TX5M TX9S/9S Composantes Required Power per Channel Aiguë (2 pouces) 300 Watts @ 8 ohms Mid (8 pouces) 300 Watts @ 8 ohms Basse (2x15 pouces) 1200 Watts @ 4 ohms Aiguë (2 pouces) 300Watts @ 8 ohms Basse (15 pouces) 600 Watts @ 8 ohms Aiguë (2 pouces) 300 Watts @ 8 ohms Basse (12 pouces) 300 Watts @ 8 ohms Aiguë (2 pouces) 200 Watts @ 8 ohms Basse (12 pouces) 300 Watts @ 8 ohms Aiguë (2 pouces) 300Watts @ 8 ohms Basse (15 pouces) 600 Watts @ 8 ohms Basse (2x18 pouces) 1800 à 2400 Watts @ 4 ohms (mono, en pont)

Si la puissance des amplificateurs est plus grande, le processeur détectera le niveau de sortie de l’amplificateur durant la calibration et ajustera simplement le niveau du signal d’entrée de façon à prévenir les dommages causés aux haut-parleurs. De plus, si un ou plusieurs amplificateurs produisent moins de puissance que celle recommandée, la DEL “CALIBRATE ERROR” scintillera avec toutes les autres DEL de ce canal de fréquence. Il est préférable d’utiliser les puissances recommandées, toutefois, si la puissance est légèrement moindre que la puissance idéale, le processeur ajustera simplement le gain à un niveau plus élevé. Portez attention à l’écretage au niveau de l’amplificateur dans de telles circonstances. Encore un fois, assurez-vous de régler les contrôles de niveau au maximum sur chacun des amplificateurs.

Un autre scénario possible: si les branchements de gauche et droite sont mélangés, la calibration ne fonctionnera pas. Si cela se produit, vérifiez votre câblage de niveau ligne et aussi celui de niveau haut-parleur. Assurez-vous de bien respecter les divers branchements de gauche et droite à chaque connexion à partir du mixeur, jusqu’au processeur TX, à l’amplificateur de puissance et ensuite aux haut-parleurs. Câbles Pour Haut-Parleur Yorkville et Types de Connexions: Yorkville offre une gamme complète de câbles pour haut-parleur de calibre 14 en plus des câbles de calibre 20 dotés de connecteurs speakon à une extrémité et prise banane à l’autre (SP4-3SB) pour les branchements de détection (sense). Ces câbles sont disponibles avec 4 ou 8 conducteurs, en longueurs variant entre 25, 50 et 100 pieds. Tous les câbles sont équipés de connecteurs speakon à une extrémité (haut-parleur) et speakon ou prise banane à l’autre extrémité (amplificateur). Les conducteurs aux prises bananes sont identifiés avec des étiquettes comme suit: SP4, câble à 4 conducteurs(pour TX2, 3,4,5 et subwoofer)…1=basses fréquences, 2= haute SP8, câble à 8 conducteurs (pour TX8)…1=subwoofer, 2=basse fréquences, 3= médianes, 4=aigues

Les prises bananes sur les câbles SP de Yorkville sont dotées d’une marque “ground” (en petites lettres) qui identifie la borne négative du connecteur. Cela vous permettra de maintenir des polarités correct à travers le câblage du système. Afin de permettre le branchement en pont, les bornes de sorties positives sur les amplificateurs Yorkville sont regroupées ensemble. Dans la plupart des cas, les amplificateurs ne seront pas utilisés en pont. Vous devrez donc vous assurer de respecter les polarité en branchant les tiges négatives des prises bananes sur les bornes négatives de sortie sur les amplificateurs. Autres Câbles Pour Haut-Parleur: Si vous utilisez des câbles autre que Yorkville, utilisez des câbles de calibre 14 ou plus. Si les câbles sont dotés de prises bananes à l’extrémité de l’amplificateur, assurez-vous que le côté négatif est bien ** identifié. Afin de vous aidez avec le branchement des connecteurs speakon nous décrivons ci-dessous le câblage à l’intérieur des enceintes TX: TX2,3,4,5 ... +1-1 = basses, +2-2 = Hautes TX8 ... +2-2 = basses (bas registre des médianes), +3-3 = médianes, +4-4 = Hautes TX9S,TX9S = +1+2,-1-2 **(Notez bien. Afin d’obtenir la meilleur performance possible de votre système, il est important de vous assurez que les haut parleurs qui couvrent la même gamme soient branchés avec les mêmes polarités. Autrement dit, les bornes positives à chaque amplificateurs doivent être branchées aux bornes positives de chaque haut-parleur. Par exemple: brancher deux subwoofers adjacents avec polarité inversée peut avoir pour effet de réduire le niveau de reproduction d’environ 10 dB. Des résultats semblable à une réduction importante de puissance de votre amplificateur. Parallèlement, l’alignement de phase acoustique est très important. Pour des conseils à propos de l’assemblage d’un système audio qui vous permettrons d’obtenir les meilleurs résultats, referez-vous à la section haut-parleurs.)

Connections et Câbles Niveau Ligne: Les câbles qui sont branchés entre le mixeur et le processeur, et ceux branchés entre le processeur et les amplificateurs de puissance doivent être dotés de prise XLR à l’extrémité qui connecte au processeur. A l’autre extrémité, il doit y avoir une prise appropriée pour brancher à l’appareil. Les prises XLR d’entrée sur le processeur TX sont du type femelle alors que les prises de sorties sont du type mâle. La plupart des mixeur sont maintenant équipés de prises de sortie symétrique ¼” (pointe-bague-manchon) ou XLR. Les prises d’entrées sur les amplificateurs sont habituellement symétriques mais peuvent aussi parfois être, sur des plus vieux modèles, asymétriques. De la même façon, sur certains vieux modèles de mixeur, les prises de sortie sont parfois asymétriques. Pour faire face à de telles situations, les processeurs TX sont dotés de prises d’entrée électroniquement symétriques avec caractéristique de télé-référence de masse. Grâce à cette caractéristique, il est possible d’obtenir une réduction de bruit normalement associé aux systèmes complètement (mixeur, processeur et amplificateur) symétriques et cela même si les entrées d’amplificateur ou les sorties du mixeur sont asymétriques. Habituellement, vous n’avez qu’à utiliser le bon type de câble de branchement. Pour obtenir une réduction de bruit semblable à un système complètement symétrique lorsque vous branchez un processeur TX à un mixeur ou amplificateur asymétrique, utilisez un câble symétrique à trois conducteurs (2 au centre + blindage). Dans la plupart des cas, cela produira une réduction de bruit comparable à celle d’un système symétrique. La raison ? les manufacturiers ont souvent utilisé dans le passé des prises d’entrée ou de sortie stéréo même si leurs amplificateurs ou mixeur étaient asymétriques, le tiges de bague et de manchon étaient intérieurement connectés. C’était suffisant pour amorcer le système de télé-référence de masse en utilisant simplement des câbles symétriques. Toutefois, si le mixeur ou l’amplificateur n’est pas équipé de cette caractéristique et

que l’utilisation de câbles symétriques ne réduit pas suffisamment le niveau de bruit ou le sifflement, essayez de fabriquer un câble tel qu’indiqué ci-dessous: Commencez avec un câble de raccord symétrique avec prise XLR type mâle ou femelle à l’extrémité qui sera branché au processeur TX. Rappelez-vous du branchement interne de processeur TX: tige 2 = pointe, tige 3 = bague (phase inversé) et la tige 1 = masse. Enlevez la prise (¼” ou XLR) à l’autre extrémité du câble et joignez le fil qui était branché à la tige 3 (bague) et le fil qui était branché à la masse ensemble. Soudez le conducteur provenant de la tige 2 de la prise XLR (de l’autre extrémité), à la pointe de la nouvelle prise. Soudez ensuite les deux fils qui sont joint ( tige 3 et masse) à la masse de la nouvelle prise. Identifiez le câble pour utilisation future.

Haut-Parleur - Disposition en Phase: En plus de vous préoccuper du câblage, vous devez vous assurez de bien positionner les enceintes. Vous obtiendrez un système en phase en gardant les enceintes semblables proche les une des autres faisant face à la même direction et en les alignant sur le même plan horizontal. Les enceintes TX sont trapézoïdales. Lorsque regroupé, la disposition semi-circulaire permet de couvrir une large étendue de champs. Les subwoofers TX9S, lorsqu’utilisés en groupe, doivent aussi être placés côte à côte. Même si les enceintes ne sont pas trapézoïdales, les basses fréquences sont en majorité omnidirectionnelles alors les enceintes sont donc capables de couvrir une large étendue automatiquement. Les subwoofers TX9S peuvent être suspendus ou sur le plancher. Ils doivent aussi être placés côte à côte lorsqu’utilisés en groupe. Lorsque dans un système, des enceintes différentes reproduisent la même bande de fréquence, TX3 et TX4 par exemple, il n’est pas conseillé de les placer côte à côte. Une différence minime des caractéristiques de phase aura pour effet de canceller certaines fréquences. Vous perdrez du même fait l’avantage des hausse de niveau généralement associée avec les dispositions d’enceinte en phase. Ceci est valide pour tous les systèmes de haut-parleur. Pour les même raisons, différents type de subwoofer ne devraient pas être mélangé. A cause de leurs caractéristiques de phase très différentes, les subwoofer avec et sans pavillon ne doivent pas être mélangés dans un même système. Un tel mélange produira probablement une perte de pression sonore au niveau des basse fréquences. Equipement de Suspension: Des trous situés sur les cotés, près du panneau arrière des enceintes TX8 et TX9S permettent de verrouiller ensemble les enceintes disposées en phase. C’est possible grâce à des barres de métal avec une courbe de 30 degrés (modèle Yorkville BAR30) qui sont insérées dans ces trous et tenues en place par un autre accessoire appelé “QUICKPIN”. L’équipement de suspension inclue aussi des anneaux à pivot appelées “swivelring” qui s’insèrent dans les barres à encoche situées sur le dessus et en-dessous des enceintes TX8 et TX9S. Ces anneaux à pivot permettent du même coup l’assemblage et le désassemblage rapide du système. Les courroies de suspension sont raccordées à ces anneaux avec des “shackles”. Pour les installations permanentes, les barres à encoche acceptent aussi des boulons à œil (eyebolt). Pour les installations avec boulon à œil, enlevez simplement l’écrou à six pans (“allen head”) au milieu de la barre à encoche et remplacez la par un écrou à six pans.

CARACTERISTIQUES & SPECIFICATIONS Le Processeur TX8P Stéréo, 3 ou 4 voies XLR femelle(x2), 20 kohms +18 dBv, 6 Vrms XLR mâle(x8), 600 ohm minimum +14 dBu, +12dBv, 4Vrms Speakon™ 4 (x4), Stéréo une bande par connecteur +/-6dB pour le sub, +/-3dB pour le pavillon, moyenne & woofer Fréquence de coupure approx.: 100 Hz, 300 Hz, 1200 Hz Fonctionnement: Entrée: Max entrée: Sortie: Niveau de sortie: Entrée de détection: Contrôle d'équilibrage:

Fonctionnement: Entrée: Max entrée: Sortie: Niveau de sortie: Entrée de détection: Contrôle d'équilibrage: Fréquence de coupure approx.:

Les Processeurs TX3P & TX4P Stéréo, 2 ou 3 voies XLR femelle(x2), 20 kohms +18 dBv, 6 Vrms XLR mâle(x6), 600 ohm minimum +14 dBu, +12dBv, 4Vrms Speakon™ 4 (x3), Stéréo une bande par connecteur + / - 6dB pour le sub, + / - 3dB pour le pavillon & woofer TX4 1.3khz, 125Hz, TX3 1.3khz, 125Hz

Fonctionnement: Entrée: Max entrée: Sortie: Niveau de sortie: Entrée de détection: Contrôle d'équilibrage: Fréquence de coupure approx.:

Le Processeur TX2P & TX5P* Quad, 2 voies XLR femelle(x4), 20 kohms +18 dBv, 6 Vrms XLR mâle(x8), 600 ohm minimum +14 dBu, +12dBv, 4Vrms Speakon™ 4(x4), deux bandes par connecteur + / - 6dB pour le pavillon 1.8khz / 1.3KHz*

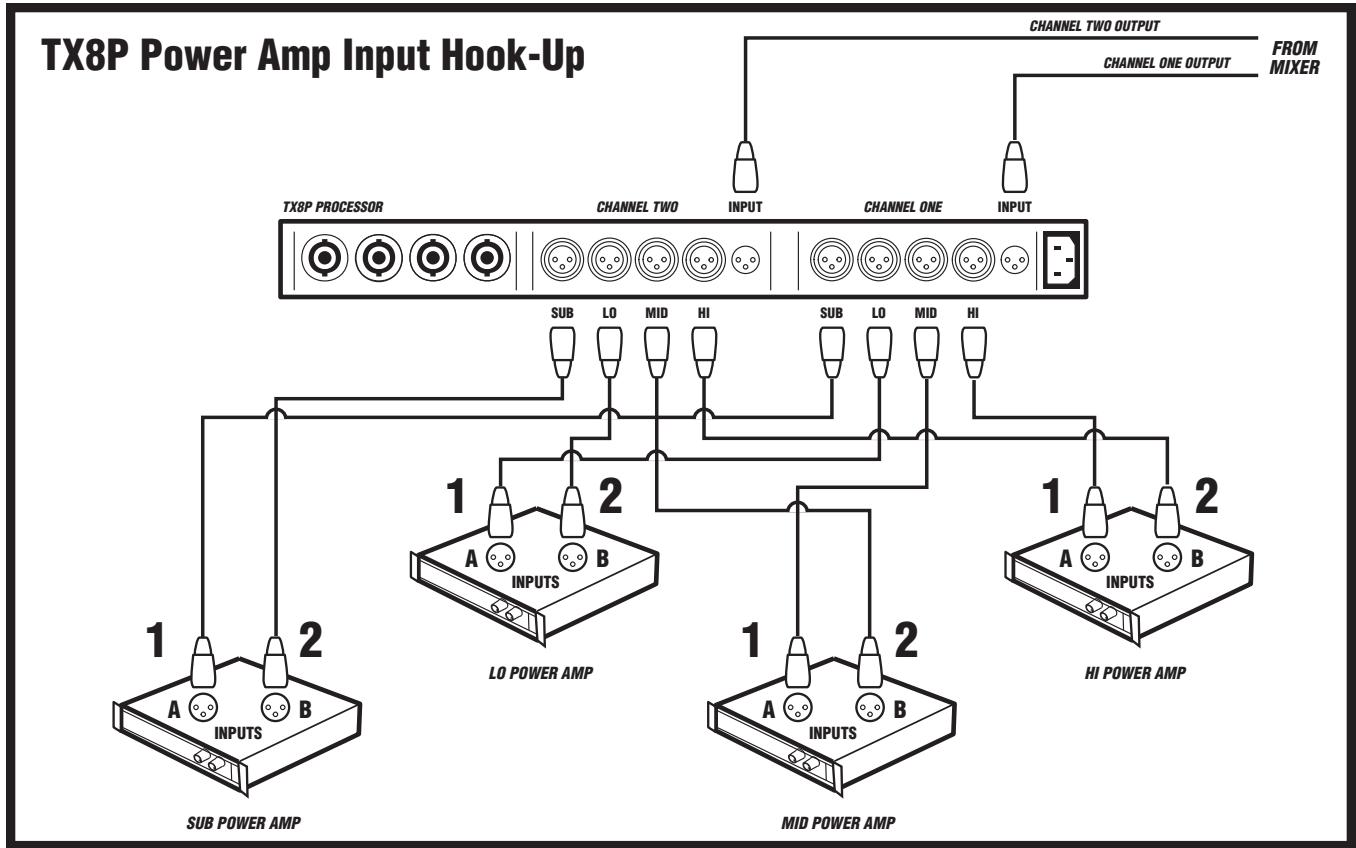

CHANNEL TWO OUTPUT TX8P Power Amp Input Hook-Up

Garantie Illimitée La garantie illimitée de deux et dix ans de ce produit est transférable. Il n`est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d`achat initial (dix ans pour l`ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d`achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l`exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX. Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d`amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n’est valide qu’au Canada et aux États Unis d’Amérique.
