Type de produit	Subwoofer amplifié (actif)
Marque	YORKVILLE
Modèle	ELITE LS200P
Configuration	1 haut-parleur de 10 pouces
Amplificateur	200 Watts RMS
Protection électronique	Limiteur d'excursion, thermique et d'écrêtement
Protection thermique	Oui (intégrée)
Entrées	2 x Jack 1/4” TRS équilibrées (niveau ligne/haut-parleur)
Sorties	2 x Jack 1/4” parallèles (liaison multiple)
Contrôles	Volume, sélecteur d’entrée (Ligne/Haut-parleur), commutateur de découplement de masse
Commutateur de masse	GND / GND LIFT
Matériau du boîtier	Tapis noire
Grille	Métal perforé jauge élevée
Coins	Métal noir
Pieds	Plastique
Poignées	2 latérales, 1 supérieure
Dimensions (L x H x P)	69 x 44 x 36 cm (27 x 17.5 x 14 pouces)
Poids	25.9 kg (57 lbs)
Alimentation	Secteur (cordon d’alimentation)
Garantie	2 ans pour l’électronique, 10 ans pour l’ébénisterie
Utilisation recommandée	Rehausser les basses fréquences d’un système pleine gamme
Entretien	Nettoyer avec un chiffon sec, éviter l’eau
Sécurité	Ne pas ouvrir, confier l’entretien à un technicien qualifié
Accessoires optionnels	Support LS200P, SW-Teletube

FOIRE AUX QUESTIONS - ELITE LS200P YORKVILLE

Comment connecter le LS200P à mon amplificateur ?

Connectez les sorties haut-parleur de votre amplificateur aux entrées du LS200P à l'aide de câbles Jack 1/4". Réglez le sélecteur d'entrée sur "Haut-parleur".

Comment régler le niveau du subwoofer ?

Commencez avec le contrôle de niveau à 0 dB, puis ajustez selon vos préférences. Pour une écoute à faible volume, augmentez-le entre +3 et +6 dB.

Que faire si j'entends un bourdonnement ?

Essayez de basculer le commutateur de découplement de masse sur "GND LIFT". Si le bourdonnement persiste, vérifiez les connexions.

Puis-je utiliser le LS200P avec un câble de ligne ?

Oui, le LS200P accepte une source de niveau ligne (préampli, mixeur) via les entrées Jack 1/4". Réglez le sélecteur sur "Ligne".

Quelle est la puissance du LS200P ?

L'amplificateur intégré délivre 200 watts RMS pour le haut-parleur de graves de 10 pouces.

Comment nettoyer mon LS200P ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs. Évitez l'exposition à l'eau.

Quelles sont les dimensions et le poids du LS200P ?

Dimensions : 69 x 44 x 36 cm (27 x 17.5 x 14 pouces). Poids : environ 25.9 kg (57 lbs).

Dois-je enregistrer la garantie ?

Non, la garantie Yorkville est transférable et ne nécessite pas d'enregistrement. Conservez simplement votre preuve d'achat.

Puis-je utiliser plusieurs LS200P ensemble ?

Oui, les prises parallèles permettent de relier plusieurs LS200P sans limite pratique. Utilisez des câbles Jack pour les chaîner.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, consultez un technicien qualifié.

MODE D'EMPLOI ELITE LS200P YORKVILLE

MANUEL de l'utilisateur

TYPE: YS1019

LS200P

NO USER SERVICEABLE PARTS INSIDE.

REFERRED SERVICING TO QUALIFIED SERVICE PERSONNEL.

Veuillez lire le manuel

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage

Conserve la boîte au cas où l'appareil devait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil.

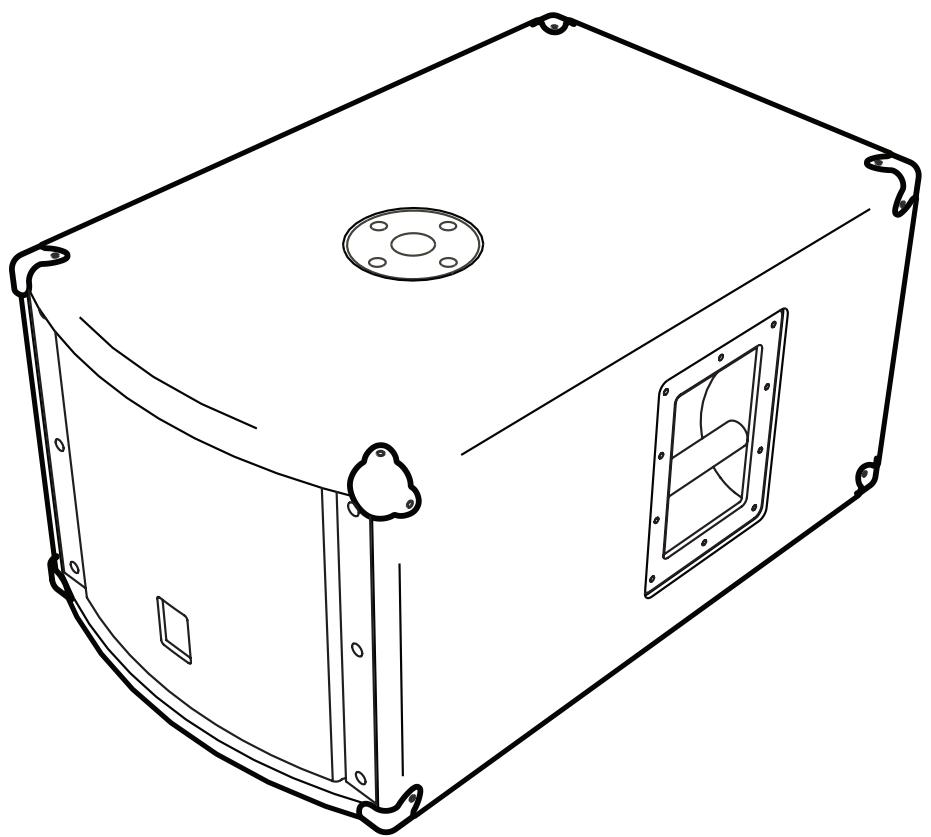

Le subwoofer amplifié LS200P est doté d'un amplificateur de 200 watts. Il peut être employé à fin de rehausser les basses fréquences d'un système de haut-parleurs pleine gamme et d'accroître le niveau de sortie général du système. L'entrée au subwoofer peut accepter une source de niveau haut-parleur (sortie d'amplificateur) ou de niveau de ligne (pre-amp ou mixeur).

Les limiteurs et la protection thermique font du LS200P un produit agréable à l'écoute et robuste à des niveaux de puissance élevés. Les limiteurs internes et la protection thermique sont réglés à l'usine de façon à obtenir une performance maximale.

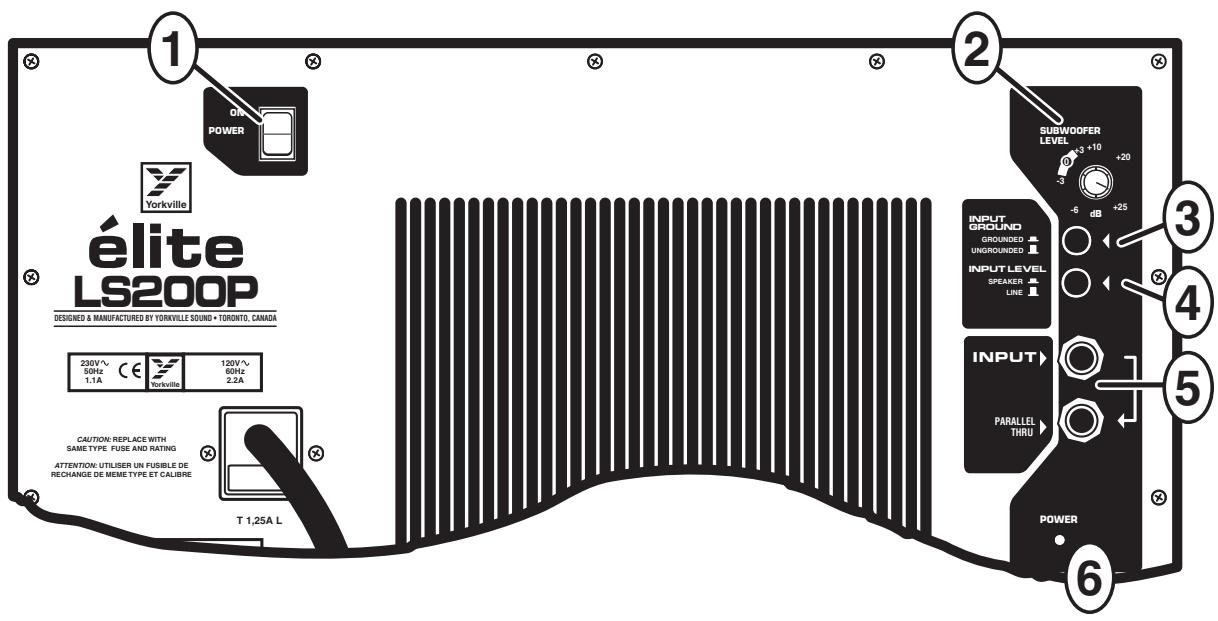

2. Contrôle de réglage de niveau

Ce contrôle règle le niveau de sortie de l'amplificateur.

Lorsque vous préparez votre système audio, commencez par régler le contrôle de niveau subwoofer level à 0 dB. Réglez le ensuite au niveau désiré. La marque de 0 dB indique que vous obtiennent la pleine puissance lorsque l'entrée ligne est utilisé et que le niveau de signal qui y est present est de +4dB. C'est aussi le réglage qui offrira une sensibilité de 2.83Vrms (1 watt 8-Ohms) pour une pression sonore de 100 dB quand le/selecteur d'entrée est réglé à la position "speaker level." Dans un ensemble typique avec haut-parleur pleine bande, ce réglage offrira une courbe de réponse en fréquence uniforme. Lorsque le système est utilisé à un niveau réduit, peut importe si le/selecteur d'entrée est réglé à "line" ou "speaker level," il est généralement souhaitable de régler le contrôle de niveau entre +3 et +6 pour obtenir une augmentation des graves. Le limiteur intégré réduira automatiquement le gain pour éviter que trop de puissance n'atteigne le haut-parleur lorsque le système est utilisé à des niveaux se rapprochant de la puissance maximum. Le signal du subwoofer sera écrêté si vous opèrez le système avec des réglages considérablement plus élevés que +12. Le résultat en sera une sonorité moins

dynamique. Un tel réglage du contrôle de gain du subwoofer (+12) n'est approprié que lorsque vous opérez le système à des niveaux réduits.

3. Déconnexion de mise à la terre

Si un bourdonnement ou ronflement est décelé du subwoofer, réglez le commutateur à la position "GND LIFT" (position sortie). Le commutateur devrait autrement être laissé à la position "GND" (position poussée).

Haut-parleur

Ce contrôle règle le niveau de sortie de l'amplificateur. (figure 2)

Ligne

Dans ce cas, le signal est acheminé au subwoofer à partir d'une source de niveau de ligne (sortie d'une table de mixage).

5. Prises d'entrées

Branchées en parallèle, les deux prises d'entrées 1/4" équilibrées peuvent être reliées tel qu'indiqué dans les figures 1 & 2. Notez que la performance du cabinet pleine gamme ne sera aucunement affectée si celui-ci est utilisé pour acheminer le signal au LS200P.

6. Del d'alimentation branchement à multip

En plus de servir pour le raccordement au cabinet pleine gamme, les prises d'entretes parallèles permettent un branchement à LS200P multiple. Il n'y a aucune limite pratique au nombre de LS200P qui peuvent être reliés ensemble. Le panneau arrière de l'LS200P contient le texte suivant qui résume l'information ci-dessus.

Figure 2

Figure 3

Notice d'utilisation

Pour opération normale, reliez simplement le LS200P comme un haut-parleur ordinaire avec les cabinets pleine gamme. Le commutateur "NIVEAU D'ENTREE" devrait être réglé à la position "HAUT-PARLEUR." Si l'appareil de source n'est pas doté de mise à la terre, (tel une mise à la terre sur le cordon d'alimentation), le commutateur de découplage de mise à la terre doit être réglé à la position "GND." Le LS200P peut être connecté avant ou après les haut-parleurs pleine gamme. L'LS200P ne modifie pas le signal acheminé aux haut-parleurs pleine gamme. Le LS200P ne prélevera pas de puissance de l'amplificateur qui propulse les haut-parleurs pleine gamme. Veuillez noter qu'un filtre séparateur externe n'est pas nécessaire.

NOTEZ BIEN: L'adapteur de support LS200P peut être utilisé avec l'accessoire YORKVILLE SW-Teletube pour supporter les enceintes E160. Le tube de support peut être ajusté à sa pleine extension de 5'4" avec sécurité quand le LS200P est incliné à moins de par rapport à l'horizontal.

ATTENTION: Les enceintes plus larges ou lourdes ne doivent pas être utilisées.

Elite 6200P

Type de système Subwoofer

Réponse en Fréquence (Hz ± 3db)

Configuration de haut-parleur 10 pouces

Haut-parleur - Fréquences Graves

Protection - Fréquences Graves

Amplificateur de puissance Fréquences Graves (Watts)

Cordon d'Alimentation

Commutateur de mise en marche

Entrées - 1/4" Jacks

Contrôles de Niveau

Autres Contrôles / Caractéristiques

Coins

Pieds Plastique

Poignées 2 sur les côtés

3/8"-3,5cm) 1 sur le dessus

Matériaux

Grille

Recouvrement / Finition Tapis Noire

Dimensions (PLH x L arrête, pouces)

Limiteur électronique (excursion, thermique, écrêtement)

Oui

Oui

2 entrées ligne, 2 liens (entrée/sortie)

Volume général

Entrée commutable entre niveau ligne et niveau haut-parleur

Commutateur de découvertement de mise à la masse

Métal Noir

Plastique

2 sur les côtés

1 sur le dessus

Métal Perforé - jauge élevée

Tapis Noire

27 × 17.5 × 14

69 × 44 × 36

57/25.9

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
