MODE D'EMPLOI AP812 YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'« voltage dangereux » non-isolated à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque de CHOAQUE ELECTrique.

RISK OF ELECTRIC SHOCK DO NOT OPEN ISQUE DE CHOC ELECTRIQU NE PAS OUVIR

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

Avis: AFIN de reduire les RISQUE de CHOC electrique, n'enlevez PAS le couvert (ou le panneau arriere) NE contient AUCUNE piece

REPARABLE PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT

Veuillez lire le manuel : il contient des informations qui devraient être comprises avant l’opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultation ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas où l'appareil avait être retourné pour réparation.

Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil après qu'il ait été en contact avec de l'eau!

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui seront:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupleur d'appareils est utilisé comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, untrépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, untrépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant. Utilisez seulement les attachments/accessoires indiqués par le fabricant.

Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé de vos oreilles...

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation. Ne procedez pas a l'installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle n'est pas congue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un electricien pour faire replacer la prise murale. Évitez d'endommager le cordon d'alimentation. Protegez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISZE PAS L'APPAREIL si le cordon d'alimentation est endommagé. Pour débrancher complètement ce produit de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'apparil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que ce soit. Par exemple si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

Votre nouveau Mixeur/Amplificateur Yorkville AP812/818 a été conçu et construit de façon à offrir une performance fiable pour plusieurs années à venir. Tirant sur trente années d'expérience dans la conception et la fabrication de mixeurs amplifiés, les ingénieurs de Yorkville ont été capables de doter le mixeur AP812/818 de caractéristiques telles que montage en rack optionnel, ventilateur interne silencieux, deux canaux stéréo avec des boutons cue, monitoring par casque d'écoute des signaux du bus de moniteur et du cue, alimentation en duplex, double égaliseurs graphique 9 bandes, canaux d'amplificateur de puissance et égalisateur assignable en mode d'opération stéréo Gauche/Droite ou en mode d'opération mono, unité de traitement de signal numérique 255 pré-réglages, indicateur de niveau double, 800 watts de puissance stéréo intégrée, prises de sortie 1/4'' Speakon®.

Terminologie

• Les entrées à 3-tiges pour microphone sont appelées connecteurs XLR.
• Les prises réceptacles 1/4'' sont appelées prises 1/4''.
• Les prises symétriques 1/4'', d'entrée ou de sortie, sont appelées TRS (tip-ring-sleeve) ou Pointe - Bague - Corps
• Le contrôle maître et les canaux de mélange sont appelés bus.
• Les clignotants de surcharge sont appelés DEL d'écrêtement.
• Les câbles de branchement blindés avec des conducteurs doubles et prises 1/4 TRS sont appelés câbles de branchement symétriques.

Canaux 1-8 (1-14)

• Entrée XLR MIC et TRS LIGNE symétrique avec circuit d'entrée offrant un niveau de bruit réduit.
• Entrée de ligne symétrique acceptant les branchements niveau ligne symétrique ou asymétrique.
• ALIMENTATION EN DUPLEX (24 volts).
• Grande gamme de réglage de gain à l'entrée.
• Les contrôles d'envoi MONITEUR sont post-EQ et pré-fader.
• Trois bandes d'égalisation avec gains de +/- 15dB, fréquence variable 80Hz à 8kHz.
• Contrôles d'envoi aux EFX (effets) post-EQ et post fader.
• Les contrôles des panoramiques fournissant des niveaux de gain constants à tous réglages.
• Circuit d'extension dynamique et de gain accru pour un mélange plus flexible.
• Branchement interne avec contact en or pour une vie prolongée et intégrité maximale de signal.
• Les DEL d'écrétage indiquent même les pointes d'écrétage les plus fines et s'illuminent à - 3 dB, bien avant l'écrétage réel et ce à tout le étage actifs du canal.

Les canaux sté reproduction (9/10, 11/12, 15/16 & 17/18)

• Les prises d'entrée ligne symétriques TRS gauche et droite 1/4 acceptent les lignes symétriques ou asymétriques.
• La prise d'entrées TRS GAUCHE peut être employée pour brancher une source mono. Le signal sera branché interieurement au circuit d'entrée de canal DROITE.
• Prises d'entrées RCA GAUCHE et DROITE.
• Egalisateur à étalement pour fréquence HAUTE, MID et BASSE.
• Contrôle de balance
• Les boutons DE SIGNAL CUE vous permettent d'écouter, à l'aide d'un casque d'écoute, ces canaux indépendamment du réglage de niveau du fader.

Caractéristiques de la section maîtresse

• Les contrôles SELECT et MODIFY fournissant un assortiment de 255 effets pré régés de reverb, délais et autres effets.
• Contrôles séparés pour effets au mixe principal et effets aux moniteurs. Le sous-système interne d'effets, basé sur le processeur numérique d'effets A. R. T. 16 bit, offre une performance claire et définie.
• LE CONTROLE MASTER EFX vous permet d'insérer l'effet interne rapidement etaisement.
• Contrôle MASTER EFX SEND avec sa propre DEL D'ECRETAGE pour aider à prévenir l'échéage à ce stage.
• faders PRINCIPAL GAUCHE et DROITE - en fait tous les faders - dotés de la marque de référence 0dB.
• Le contrôle MON MASTER possède sa propre DEL D'ECRETAGE pour aider à prévenir l'échéage à ce stage. Le contrôle de niveau PHONE règle le niveau de l'amplificateur pour le casque d'écoute. Cet amplificateur contrôle le bus de CUE quand un bouton de CUE est poussé et le BUS DE MONITEUR quand il n'y a pas de bouton CUE poussé.
• Le bouton-poussoir MAIN - MONITOR EQ/AMP vous permet de programmer l'AP812/818 en système stéréo avec un égaliseur séparé neuf-bande pour chaque canal, ou comme un système mono avec un canal d'amplificateur et égaliseur pour le mixe PRINCIPAL et l'autre canal d'amplificateur et égaliseur pour le système DE MONITEUR

Les caractéristiques d'amplificateur de puissance

• Une sortie totale de 800 watts avec la fiabilité renommée de la technologie AUDIOPRO.
• Spécifications pour la distorsion, l'amortissement, et l'efficacité résultat d'une technologie de pointe.
• Protection comprehensive contre des charges basses ou même court-circuit, surchauffe et dommages aux haut-parleurs causés par DC.
• Prise de Sorties 1/4 " et Speakon®.

255 PRESET 16 BIT DIGITAL EFFECTS PROCESSOR monig

A ROOMS B HALLS C CHAMES D SHORT E MEDU F LONG G GATES H ROOMS I ROOMS J CHAMES K ROOMS L HALLS M CHAMES N ROOMS O DELAYS P SPECIA

13/14 ERB KENING DELAYS N DELAYS PLUS CHORUS N DELAYS PLUS CHORUS PLUS CHORUS S CHORUS US

MASTER EFX

Entrées

Chaque canal est doté de prises d'entrée MIC et LIGNE (à l'exception des canaux 9/10 & 11/12 (15/16 & 17/18) qui sont dotés d'entrées RCA et 1/4 TRS). L'entrée LIGNE acceptera des signaux symétriques ou asymétriques de tous types de sources. L'entrée MIC est optimisée pour les microphones basse impédance. L'entrée LIGNE est du type TRS symétrique, avec la Pointe en phase, l'anneau hors phase et le corps à la masse. La prise XLR est connectée comme suit: tige 1 = masse, tige 2 = en phase & tige 3 = hors phase. Cette configuration est la norme à travers le monde.

Conseil à l'utilisateur: Le problème; un bourdonnement avec source est asymétrique. Les raccordements asymétriques peuvent être faits à l'entrée LIGNE avec un cable asymétrique blindé. Cependant, des effets de champs ou fuite peuvent induire des courants de masse entre différentes pièces d'équipement, produisant un bourdonnement. La plupart des instruments électroniques, par exemple, emploient toujours des raccordements asymétriques. Parfois, même le débranchement du circuit de masse n'aide pas si l'équipement a plus d'une sortie qui alimentent le mixeur.

ATTENTION: Nous vous prions de ne JAMAIS enlever la tige de mise à la masse sur le CORDON D'ALIMENTATION. Autrement dit, désactiver le raccordement de sécurité de mise à la terre. Cela pourrait vous exposer à un risque sérieux de choc. En plus, vos problèmes d'interférence radio seraient probablement accrues et dans certains cas vos problèmes de bourdonnement seraient même pires.

Que faire : Le bourdonnement peut être réduit ou éliminé en toute sûreté en utilisant l'entrée symétrique du mixeur AP812/818 même quand le signal de source est asymétrique. Employez simplement des câbles de branchement symétriques avec prises type TRS. Cependant, dans les pires cas, il peut être nécessaire de créer un câble spécial de raccordement. Dans ce cas, employez un câble avec fiches 1/4 TRS (stéréo).

Raccordez une prise 1/4 TRS (stéreo) à l'extrémité du câble qui sera branchée à l'entrée symétrique du mixeur, comme suit : 1) souder le blindage au corps, 2) souder le conducteur # 1 à la pointe, 3) souder le conducteur # 2 à la bague. Attachez maintenant une prise mono à l'autre extrémité du câble comme suit : 4) souder le blindage et le conducteur # 2 au corps, 5) souder le conducteur # 1 à la pointe. Branchez maintenant cette extrémité mono à la sortie de l'appareil asymétrique et l'extrémité stéreo à l'entrée ligne du AP812/818. Cette technique réduira toujours le bourdonnement, et elle peut être employée pour brancher tout équipement avec ENTRÉE symétrique à tout autre équipement avec SORTIE asymétrique.

Le bouton et la DEL d'alimentation en duplex

Situé au panneau arrière près de la sortie d'HAUT-PARLEUR, ce bouton poussoir active l'ALIMENTATION EN DUPLEX de 24 volt dont est doté l'AP812/818. Quand l'ALIMENTATION EN DUPLEX est activé, la DEL +24V sur le panneau avant (juste en dessous de la prise pour casque d'écoute) s'illuminera. Vous pouvez maintenant brancher des microphones condensateur à n'importe quel canal sans avoir recours à une alimentation externe. Vous pouvez aussi relier, avec l'ALIMENTATION EN DUPLEX activé, des microphones dynamiques à tout canal sans problème ou perte de qualité sonore.

Contrôle de gain

Avec le signal appliqué à l'entrée, ajustez ce contrôle de façon à ce que la DEL D'ECRETAGE s'illumine occasionnellement. Cela assurera que le niveau de signal ne s'étend pas au-delà de l'extension dynamique du canal ~ assez bas pour prévenir la distorsion, et assez haut pour conserver un bon rapport signal/bruit. Ce contrôle couvre une gamme étendue, il peut donc vous sembler plutilot sensible jusqu'à ce que vous y soyez habitué.

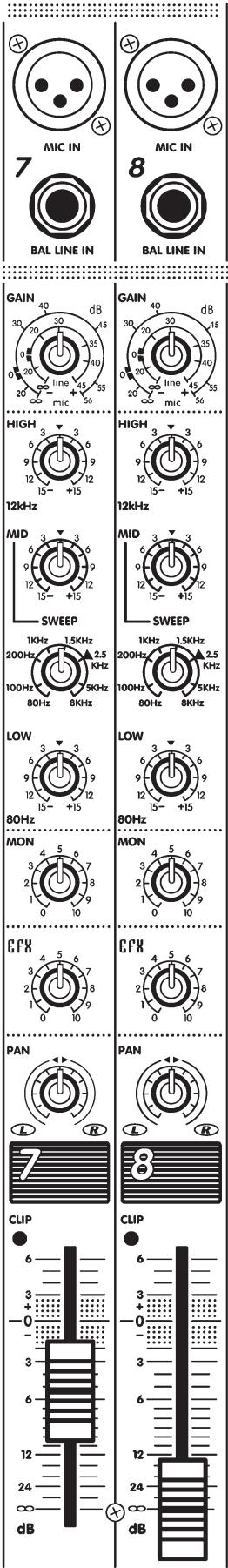

Envoi au moniteur

Le contrôle d'envoi MON est post-EQ & pré-fader. Cela signifie que la portion de signal du canal, dirigée au bus DE MASTER MONitor, est prise à partir d'un point

après le circuit d'égalisateur, et avant le fader de niveau. Le fader de niveau donne aucun effet sur le signal destiné aux moniteurs. A l'aide de l'égalisateur EQ2 de votre AP812/ 818, vous pouvez maintenant obtenir une égalisation sur mesure pour le système de moniteur. Il est aussi possible de raccorder un égalisateur externe entre la prise DE SORTIE MON de L'AP812/ 818 et l'amplificateur de puissance externe utilisé pour les moniteurs.

Conseil: Pour fermer un canal complètement, il est nécessaire de fermer le contrôle d'envoi MON, et le fader du canal.

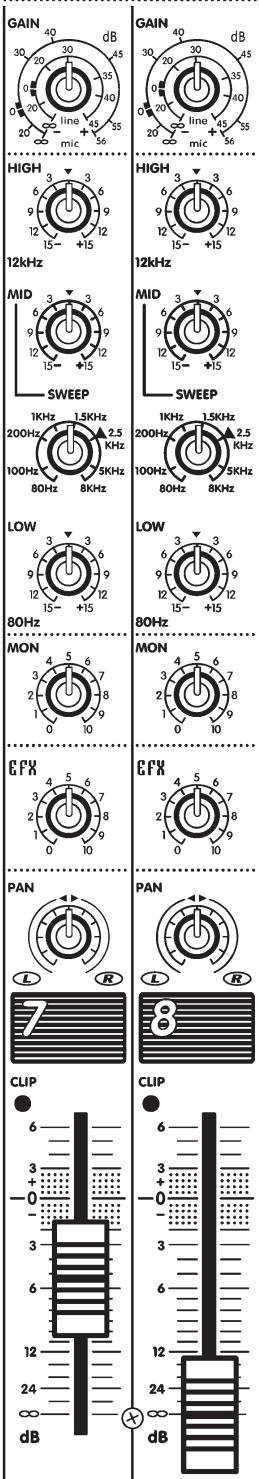

Égaliseur 3-bandes

L'égalisation est variée par les trois contrôles étiquetés HIGH, MID, SWEEP-MID (80Hz à 8kHz) et LOW. Chaque contrôle peut renforcer ou couper l'amplitude de sa bande de fréquence par 15dB. C'est une gamme considérable de variation de gain, à peu près équivalent à une variation de volume audible de 150%. Il est donc sage de garder les réglages de renforcement en-dessous de +3dB à +6dB afin d'éviter le feedback et/ou la distorsion.

Conseil: La possibilité de réglage de coupure de 15dB peut toutefois être pratique pour résoudre certains problèmes de microphone ou de ligne. Par exemple, des coupures substantielles des BASSES et HAUTES fréquences peuvent aider à éliminer le feedback et les bruits de "puffing" et "thumping" de microphones d'harmonica. Les microphones de guitare acoustique "flattop" et les transducteurs peuvent souvent bénéficier d'une coupure légère des MOYENNES. Les entrées de microphone ou les injections directes de basse bénéficient habituellement d'une coupure des basses substantielle de façon à éviter la distorsion du système principal de moniteur.

Égalisateur 3-Bandes - Canaux (9/10, 11/12, 15/16 & 17/18)

Les canaux stéréo sont dotés d'un égalisateur à cascade pour basses, mid et hautes fréquences. La gamme de réglage varie encore une fois de plus/moins (+/-) 15dB. Un ajustement minimal peut représenter un changement de gain considérable. Il est donc recommandé d'agir avec prudence lors des réglages au-dessus de la position centrale.

Envoi aux effets

Le contrôle d'envoi EFX SEND varie la somme de signal, poste - EQ et poste - fader, acheminé au bus EFX principal. La sortie du bus EFX est d'abord acheminée vers le jack EFX SEND/FOOTSWITCH et se dirige ensuite vers le processeur interne 16 bit. La sortie du processeur d'effets numérique est ensuite acheminée à la section MAITRESSE PRINCIPALE pour être mélangée avec les signaux provenant directement des canaux d'entrée.

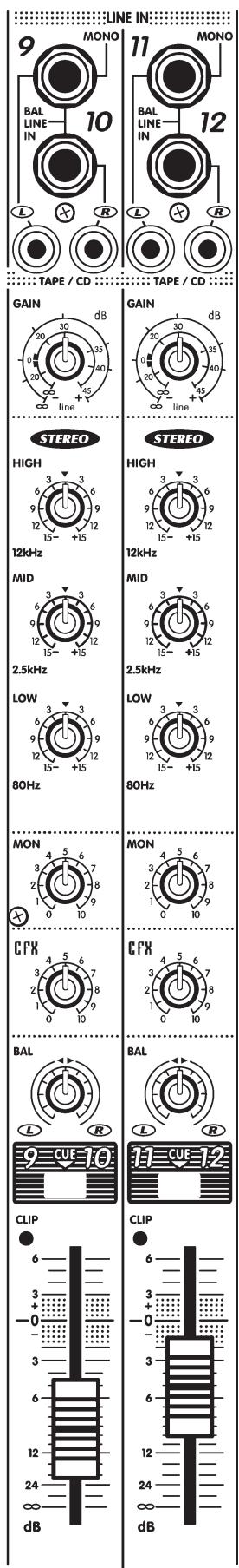

Bouton cue - canaux (9/10, 11/12, 15/16 & 17/18)

La fonction CUE isole le signal du canal sélectionné et vous permet d'écouter, à l'aide d'un casque d'écoute, les signaux de ce canal avant qu'ils soient acheminés au bus principal et/ou au bus de MONITEUR. Le signal CUE est post-EQ de façon à permettre le monitoring de l'égalisation de canal avec le casque d'écoute. Les signaux CUE sont cependant pré-fader. Il sera donc nécessaire de fermer le canal par les contrôles "mains" et monitors lors du cueing. Employez le contrôle PHONE LEVEL pour ajuster le niveau du casque d'écoute.

Pour employer la fonction cue, suivez simplement ces étapes:

a) Branchez un magnétophone à cassette ou un lecteur CD aux canaux 9/10 ou 11/12 (15/16, 17/18). b) Réduisez le fader et le contrôle MON au minimum. c) Appuyez sur le bouton CUE. Ce canal sera maintenant prédominant au casque d'écoute. d) À l'aide du casque d'écoute, placez votre bande ou piste CD à la position désirée et appuyez sur le bouton PLAY HOLD/PAUSE. e) Lorsque vous êtes prêt à insérer la bande sonore que vous avez positionnée, appuyez simplement sur le bouton CUE à nouveau pour qu'il soit en position relevé. Enlevez ensuite la bande sonore à insérer de la position PLAY HOLD/PAUSE et remontez les contrôles fader et envoi aux MON.

Conseil: Quand le signal est inséré aux moniteurs, il est possible d'ajuster son niveau au mélange de moniteur à l'aide d'un casque d'écoute. Les signaux de bus de moni-

Les signaux du moniteur sont toujours présents à la prise d'entrée du casque d'écoute quand les boutons CUE des deux canaux sont en position relevée. Le niveau de la bande sonore au mélange principal sera audible par le système principal de haut-parleurs.

Contrôle pan ou balance

Ce contrôle dirige la sortie post - fader du canal entre les sorties MAITRESSE GAUCHE et DROITE. Dans un ensemble stéreo, le contrôle PAN/BALANCE peut être employé pour situer l'image auriculaire du canal vers la droite ou la gauche.

Fader de canal

Ce contrôle règle les niveaux des signaux post-EQ de canal acheminé vers les bus maîtres GAUCHE et DROIT PRINCIPAL (par le contrôle PAN/PAN), et EFX SEND acheminé vers le bus d'EFX maître. Le fader du canal ne contrôle pas le niveau d'envoi aux MONITEURS.

DEL d'écrétage

Le circuit de DEL D'ECRETAGE de chaque canal surveille tous les étages électroniques actifs du circuit de canal. Le circuit de DEL D'ECRETAGE capturera et exposera les impulsions de signal s'approchant à 6dB en-dessous du niveau d'échéage. Voir la section contrôle de gain pour plus d'information à ce sujet.

Ce contrôle règle le niveau général du bus maître DE MONITEUR. La DEL D'ECRETAGE, comme les autres, s'illumine à 6dB en dessous du niveau d'échéage réel si bien qu'une activités occasionnelle est acceptable. Si la DEL s'illumine féquement, réduisez le niveau du contrôle MON MASTER, ou évientuèlement le niveau du MON SEND d'un ou plusieurs canaux. La sortie du bus MON MASTER est acheminé vers la prise de sortie MON OUT. Il va aussi au bouton EQ /AMP ASSIGN où il peut être dirigé vers l'égalisateur EQ2 et ensuite vers le canal DROIT de l'amplificateur de puissance stéreo interne. Indépendamment de la position du bouton EQ/AMP ASSIGN, le signal DE MONITEUR reste disponible à la prise de sortie MON OUT pour permettre l'utilisation d'un système amplificateur/haut-parleur supplémentaire.

Prise de sortie moniteurs "mon out

La prise de sortie du bus de moniteur MON OUT est située dans la superficie supérieure droite, près de la prise PHONES. Le signal asymétrique disponible à cette prise est à un niveau ligne. (ne pas y brancher des haut-parleurs directement). Branchez à cette prise votre amplificateur de moniteur externe ou des moniteurs amplifiés.

Conseil: Si un autre système de moniteur est utilisé, telle "side-fills" avec enceintes pleine gamme à partir du mélange principal, vous pouvez y brancher un magnétophone à cassette pour enregistrer la performance. Branchez simplement à la prise de sortie MON OUT un adaptateur en Y (1/4" male - à - double 1/4" fémelle). Acheminez ensuite à partir de l'adaptateur en Y deux câbles de branchement appropriés (probable-

ment 1/4'' male à RCA male) aux entrées lignes de gauche et droite du magnétophone. Vous aurez maintenant l'avantage d'être capable de contrôler les niveaux du mélange pour enregistrer, indépendamment des réglages du mélange principal.

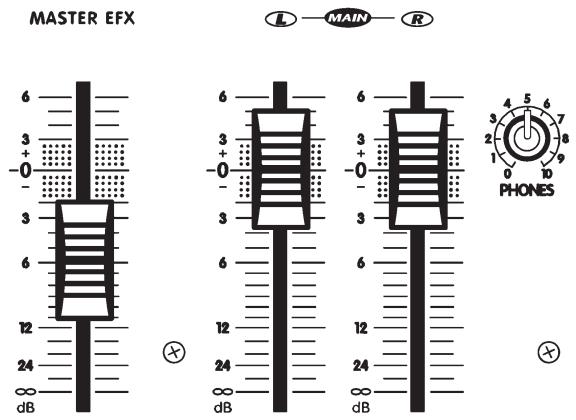

Contrôles Principaux Maîtres Droit et Gauche et Bouton "EQ/Amp" Les faders maîtres PRINCIPAUX reçoivent les signaux provenant des contrôles PAN/BAL de chaque canal et déterminent les niveaux de signal de sortie aux prises de sortie LIGNE L & R PRE-EQ.

Conseil: Indépendamment du réglage du bouton ASSIGN, les prises DE SORTIE DE LIGNE PRE-EQ porteront toujours le mélange stéréo avant égalisation G & D. Cela peut être utile si vous enregistrez la performance en direct.

Les faders PRINCIPAUX déterminent aussi les niveaux de signal destinés aux boutons EQ/AMP ASSIGN où ils sont ensuite dirigés comme suit:

a) En position sortie (L & R), le bouton ASSIGN dirige les signaux maîtres PRINCIPAUX droit & gauche aux égalisateurs EQ1 et EQ2 respectivement. Les signaux sont ensuite diriges à la fois aux entrées de l'amplificateur de puissance interne gauche & droite et aux prises DE SORTIE DE LIGNE gauche & droite POST EQ. b) En position poussaee (MAIN/MON), le bouton ASSIGN fait aussi deux choses. En premier lieu, il mélange une partie des signaux PRINCIPAUX GAUCHE et DROIT en un signal mono et le dirige à l'entrée de l'égalisateur EQ1. Le signal à la sortie de l'égalisateur est ensuite séparé et dirigé à la fois au canal GAUCHE de l'amplificateur interne et à la prise DE SORTIE LIGNE POSTE EQ PRINCIPAL (GAUCHE). En deuxieme lieu, le bouton prend une partie du signal de sortie MON MASTER et l'achemie à l'entrée de l'égalisateur EQ2. Le signal est ensuite séparé et acheminé au canal DROIT de l'amplificateur de puissance interne et à la prise DE SORTIE DE LIGNE POSTE EQ MON (Droit).

Conseil: Le mode d'opération stéreo est obtenu avec le bouton EQ/AMP ASSIG" en position sortie (L&R). Cela procure jusqu'à 800 watts de puissance stéreo (400 watts/ canal) en plus d'une paire (gauche et droite) d'égalisateurs 9 bandes pour les haut-parleurs principaux du système. En mode stéreo, un amplificateur de puissance et un égalisateur graphique externe fournissant l'amplification et l'égalisation pour les moni-teurs. Avec le bouton EQ/AMP ASSIGN en position poussaee MAIN / MON vous avez maintainant 400 watts de puissance mono à 4 Ohms plus un égalisateur 9 bandes mono pour les haut-parleurs principaux, et 400 watts de puissance mono à 4 Ohms plus un égalisateur 9 bandes mono pour les moniteurs. Branchez les haut-parleurs principaux aux prises de sortie pour haut-parleurs AMP 1 et les haut-parleurs pour moniteurs aux prises de sortie AMP 2. Voir la section BRANCHEMENT DES HAUTPARLEURS dans ce manuel pour les impédances sugérées de haut-parleur.

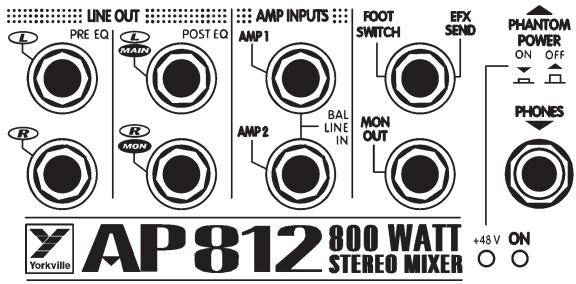

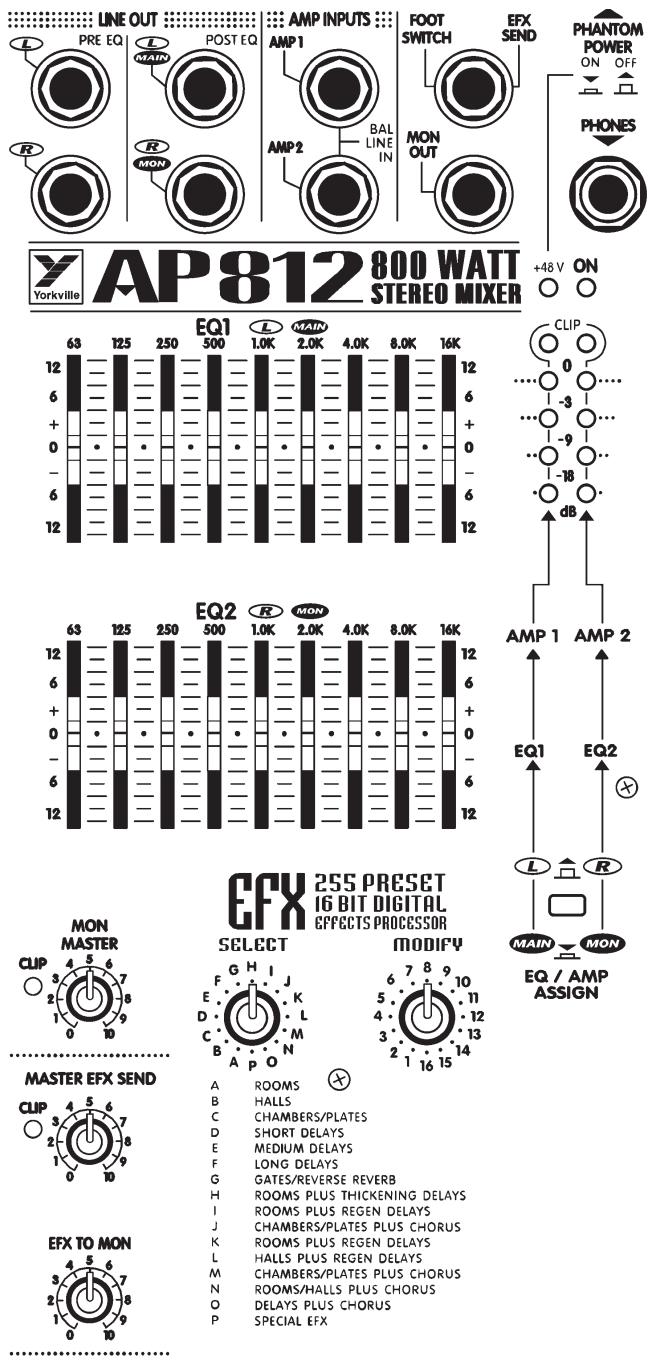

Prise de sortie ligne pre & post EQ

Ces prises sont les sorties des barres collectrices du mélange principal gauche & droit. Elles sont toutes au niveau de ligne (ne pas brancher des haut-parleurs directement) et asymétriques. Les sorties PRE EQ ne sont pas affectées par l'un ou l'autre des égalisateurs.

graphiques. Le mélange principal stéréo est toujours disponible à ces sorties indépendamment du réglage du bouton EQ/AMP ASSIGN. Ces prises sont disponibles pour raccorder un mélangeur secondaire. Elles peuvent être utilisées pour une PA maison, pour la diffusion et/ou pour l'enregistrement. Ces sorties, bien qu'asymétriques, ont été conçues de façon à fournir les bénéfices de

réduction de bruit associé aux sorties symétriques pourvu que l'appareil externe soit doté d'entrée (mixeur ou amplificateur) symétriques, et que vous employez des cables symétrique Pointe/Bague/Corps. Les signaux aux prises de sortie POSTE EQ sont affectés par les égalisateurs graphiques. Ils sont aussi affectés par le bouton EQ/AMP ASSIGN. Avec le bouton en position sortie (L & R MAIN), ces prises reçoivent les signaux de la sortie de l'égalisateur

EQ1 à la prise L MAIN et de l'égalisateur EQ2 à la prise MON R. Avec le bouton EQ/AMP ASSIGN en position poussée, (MAIN/MON), la prise L MAIN reçoit le signal mono du mélange principal (gauche & droit mélange) de l'égalisateur EQ1 et le signal de moniteur de l'égalisateur EQ2. Les sorties POST EQ sont à leur meilleur lorsqu'ils acheminent le signal à un amplificateur de puissance pour systèmes de haut-parleur principal ou pour moniteur.

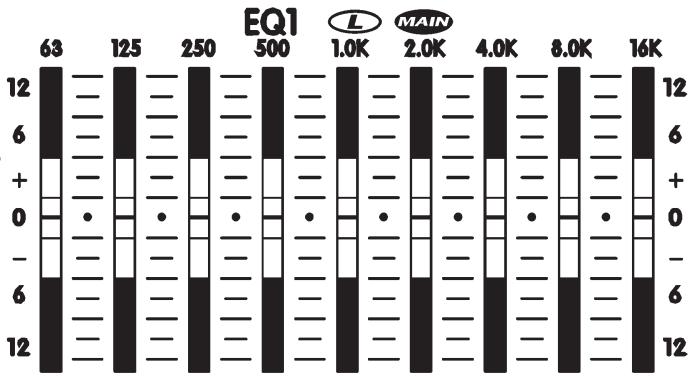

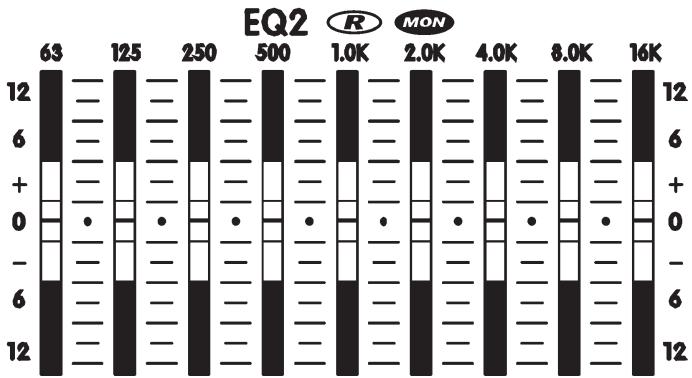

Les égalisateurs graphiques EQ1 & EQ2

Le facteur Q est plus grand en mode de coupure qu'en mode de renforcement permettant ainsi un meilleur contrôle lorsque l'égalisateur est utilisé pour contrôler le feedback. Un renforcement ou une coupure allant jusqu'à 12dB est disponible. Pour plus d'information au sujet de leur acheminement interne, reférez-vous au chapitre CONTROLES DROIT ET GAUCHE PRINCIPAUX MAITRES ET BOUTON "EQ/AMP."

Conseil: Comme avec tout égalisateur graphique, des variations minimes au-dessus ou en dessous du point central sont toujours recommandées. La seule exception à cette règle pourrait être lors de coupure dans le but d'éliminer le feedback. Même dans cette situation, il est préférable de séparer, ou de diriger dans différentes directions, le haut-parleur et le microphone qui sont à la source du feedback. De cette façon, la réponse en fréquence naturelle du système n'est pas compromise à cause d'un microphone et d'un haut-parleur. Idéalement, un Analyseur de Fréquence temps Réel et un Bruit Rose seraient employés avant l'arrêté de l'audience pour vous permettre de régler l'égalisateur(s) par rapport à la salle de façon à couper les fréquences.

qui pourrait vraisemblablement causer le feedback lors de la performance. Vous pouvez obtenir un résultat vaguement similaire sans les dispositifs mentionnés ci-dessus en augmentant simplement le niveau du système jusqu'à ce qu'un des microphones produise un feedback. Vous devez ensuite faire les réglages nécessaires pour éliminer ce feedback avec ou sans égalisateur. Les retours de scène sont souvent à la source du problème lorsqu'un feedback se produit. Un égalisateur graphique avec niveau entrée MIC peut être inséré entre le microphone et l'entrée de mixeur pour résoudre le problème de ce canal sans modifier la réponse entière du système de moniteur.

Aperçu de l'acheminement du signal à travers bus d'effets

Le bus d'effets de l'AP812/818 reçoit et mélange les signaux EFX SEND de tous les canaux. Sa sortie est réglée par le contrôle "MASTER EFX SEND" et

est intérieurement acheminée, en premier lieu à la prise "EFX SEND/ FOOTSWITCH." C'est une prise de commutation qui permet normalement au signal de procéder intérieurement au processeur d'effets interne. Mais quand une prise y est insérée, la fonction de commutation achemine la sortie de signal du bus d'effets à travers cette prise de sortie. Un commutateur au pied, une unité externe d'effets, ou même un émetteur d'émission ou une unité d'enregistrement peuvent y être branchés. Quelle que soient les circonstances, la sortie du processeur d'effets numériques internes est acheminée au fader "MASTER EFX" et par la suite au bus "LEFT & RIGHT MAIN MASTER". Elle est aussi acheminée au "EFX", au contrôle maître "MON", et par la suite au bus de moniteur.

Contrôle "master EFX send" & DEL d'écretage

Un réglage élevé, mais sans écretage, du contrôle MASTER EFX SEND permettra d'obtenir une performance sans bruit. Avec les contrôles EFX SEND de canal réglés en position centrale et avec signaux venant des canaux, élevez le niveau du contrôle EFX SEND jusqu'à ce que la DEL D'ECRETAGE s'illumine. Ensuite réduisez légèrement le niveau du même contrôle de façon à cesser toute activité de la DEL d'écretage. Vous pouvez maintenant ré-ajuster le niveau des contrôles EFX de chaque canal au niveau désiré. Le MASTER EFX SEND peut maintenant être employé pour façonner le mélange EFX sur tous les canaux.

Le presseur d'effets numérique

Conçue par la firme Applied Research & Technology de Rochester, New York, le processeur interne d'effets numérique 16 bit offre une largeur de bande de 20kHz. Il a été spécialement programmé pour offrir 255 effets variant du reverb à l'écho et aux effets spéciaux.

La sélection d'effets a été déterminée en collaboration avec un groupe d'ingénieurs en sonorisation expérimenté dans le mixage de performance en direct. Ils avaient pour tâche de désigner des effets d'utilisation courante pour les performances en direct. Le système d'effets interne s'avérera plus qu'adéquat dans la plupart des situations.

La prise EFX footswitch/send

Un commutateur au pied standard (optionnel) branché à cette prise vous permettra d'activer ou désactiver le système d'effets interne. Cette prise peut aussi être employée pour acheminer le signal vers un processeur de signal externe. Les sorties de l'appareil peuvent ensuite être ramenées au AP812/818 par les entrées de canal, peut-être 9/10 ou 11/12 (15/16, 17/18) si l'unité d'effets est stéréo. Dans ce cas, le fader du canal deviendrait alors le contrôle maître des effets, et il serait donc prudent de régler le niveau relativement bas pour ensuite l'ajuster au niveau désiré. Assurez-vous de régler le contrôle EFX à "0" pour éviter de créer une boucle avec le signal d'effet. Assurez-vous aussi de régler le contrôle EFX MASTER à la position minimum.

Prise pour casque d'écoute, contrôle de niveau & sources

La prise PHONE accepte des casques d'écoute stéréo ordinaires et est située dans la superficie supérieure droite du

255 PRESET 16 BIT DIGITAL EFFECTS PROCESSOR SELECT

MODIFY

A ROOMS B HALLS C CHAMBERS/PLATES D SHORT DELAYS E MEDIUM DELAYS F LONG DELAYS G GATES/REVERSE REVERB H ROOMS PLUS THICKENING DELAYS I ROOMS PLUS REGEN DELAYS J CHAMBERS/PLATES PLUS CHORUS K ROOMS PLUS REGEN DELAYS L HALLS PLUS REGEN DELAYS M CHAMBERS/PLATES PLUS CHORUS N ROOMS/HALLS PLUS CHORUS O DELAYS PLUS CHORUS P SPECIAL EFX

Mixer. Le contrôle de niveau est situé dans la superficie inférieure droite. La source de signal à la prise PHONE parvient du bus de moniteur jusqu'à ce qu'un bouton CUE soit enfoncé. Le signal présent au casque est alors celui du canal sélectionné.

Indicateurs de niveau

La position du bouton EQ/ASSIGN détermine ce qui apparaît sur l'indicateur de niveau. On y verra soit l'activité du bus principal ou l'activité du mélange mono des principaux sur l'indicateur de niveau de gauche et celle des moniteurs sur l'indicateur de niveau de droite. Réglez les niveaux de façon à ce que les DEL d'échec au sommet de l'indicateur de niveau restent éteintes.

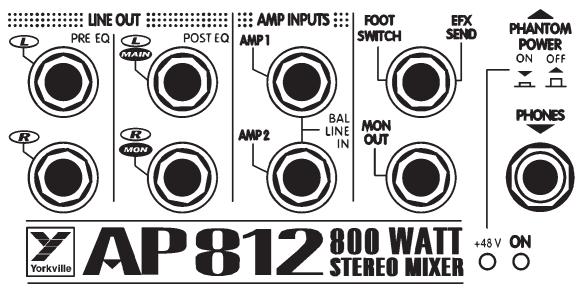

Les entrées amp 1 & amp 2

Ces prises de commutation vous permettent d'accéder directement, en les débranchant de leur fonction normale, à un ou aux deux canaux de l'amplificateur de puissance interne. Cela vous permet d'insérer un égalisateur externe, un contrôle séparateur

(par exemple processeur élite) ou un compresseur/limiteur entre la section de sortie ligne POST EQ du mixeur et les ENTREES AMP 1 & AMP 2 permettant d'accéder au plein signal nécessaire au bon fonctionnement de telle unité.

Conseil: Si vous avez un filtre séparateur électronique ou processeur/filtre séparateur, vous pouvez entraîner des subwoofers et des cabinets pleine gamme dans un système à double amplificateur avec le mixeur AP812/818. Le branchement se fait comme suit:

1. Avec le bouton EQ/AMP ASSIGN en position le MAIN/MON, raccordez un cable de la prise LINE OUT POST EQ MAIN (L) à l'entrée d'un filtre séparateurlectronique/processeur.
2. Raccordez ensuite un deuxième câ âble de la sortie haute fréquence ou pleine gamme du filtre séparateur à l'entrée AMP 2 du AP812/818.
3. Branchez maintainant deux subwoofoers 8 ohm ou un subwoofer 4 ohm à la prise de sortie de haut-parleur AMP 1 et deux cabinets 8 Ohm pleine gamme à la prise de sortie de haut-parleur AMP 2.
4. Le système complet, à part les moniteurs, est mainte être utilisés) sera toutefois nécessaire si vous désirez varier niveaux comparatifs de l'ensemble subwoofer/cabinet pleine gamme. Dans ce système, AMP 1 serait

pour les cabinets pleine gamme et AMP 2 serait pour les moniteurs. Autrement dit, c'est un arrangement ordinaire mais avec la sortie de ligne LINE OUT MAIN (L) allant à l'entrée du processeur / filtré séparateur et ensuite à un amplificateur externe pour le/les subwoofer(s). Vous pouvez aussi simplement diriger le signal de la sortie de ligne LINE OUT MAIN (L) à l'entrée d'un subwoofer actif. (Les subwoofer(s) amplifié(s) de Yorkville sont tous doté(s) de filtré(s) interne(s)).

Amplificateur de puissance - générale

Le AP812/818 est doté d'un amplificateur de puissance interne stéréo de 800 watts. Chaque canal a une sensibilité d'entrée de +4dBv (1.4 volts RMS) permettant une pleine puissance à la sortie et ils peuvent tous deux livrer 400 watts avec une charge (H. P.) de 4 ohms. Des dissipateurs de chaleur conçus par ordinateur sont incorporés aux amplificateurs internes et un ventilateur silencieux à vitesse variable fournit le refroidissement nécessaire. L'air frais est attiré par le devant du mixeur, et l'air chauffé est expulsé le long du bas derrière l'appareil. Même à pleine puissance, cette disposition résulte en une performance fiable, et silencieuse.

NOTEZ S. V. P.: LES BOUCHES D'AERATION AU DEVANT ET A L'ARRIÈRE DU MIXEUR SONT ESSENTIELLES À L'OPERATION PROPRE. BLOQUER LE PASSAGE DE L'AIR LIBRE RÉSULTERA EN UN ARRÊT DU SYSTème DU AU SURCHAUFFAGE. UNE TELLE CONDITION REPÉTE PEUT TÔT OU TARD CAUSER DES DOMMAGES. S. V. P. GARDEZ LES BOUCHES D'AERATION LIBRES D'OBSTRUCTIONS

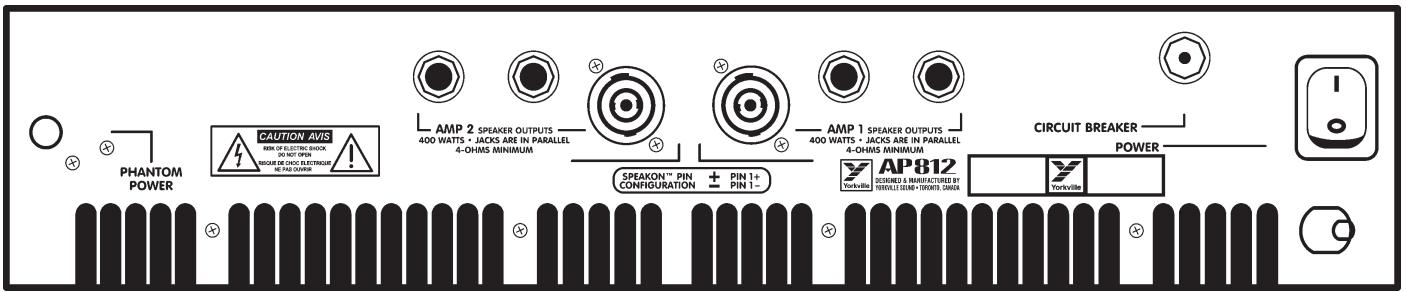

Les raccordements de haut-parleur

Deux prises 1/4" et un connecteur Speakon® sont branchés en parallèle avec les étages de sortie de chaque canal de l'amplificateur. Cela permet l'emploi de câbles pour haut-parleur équipés avec l'un ou l'autre des types de connecteur. Pour les opérations pleine puissance nous recommandons des câbles jauge 14 équipés de connecteurs Speakon®. Cela réduira le risque d'intensification de résistance. Le système Speakon®, développé au cours des dernières années par firme Neutrik en Suisse, est caractérisé par ses contacts style bloc capable de manier de grandes sommes de puissance et ses connecteurs à verrouillage qui préviennent le débranchement accidentel.

Branchez un ou deux haut-parleurs 8 ohm ou un (seulement) haut-parleur 4 ohm à chaque canal. Pour brancher un connecteur Speakon®, poussez et tournez dans le sens des aiguilles d'une montre. Pour déconnecter, poussez la languette et tournez dans le sens contraire des aiguilles d'une montre.

Conseil: Voici comment brancher deux haut-parleurs (8 Ohm) à une ou aux sorties du AP812/818 à l'aide de câbles équipés de connecteurs Speakon®: À partir de la sortie du AP812/818, acheminez un câble équipé de connecteur Speakon® (tel les modèles SP2-25SS ou SP2-50SS de Yorkville avec connecteurs Speakon® aux deux extrémités) à une des enceintes. Branchez ensuite un deuxième câble d'une enceinte à l'autre par leur entrée parallèle.

Protection de l'amplificateur de puissance

L'amplificateur de puissance du AP812/818 est doté d'un circuit de protection contre les dommages causés par les circuits ouverts, les courts-circuits ou les charges de haut-parleur excessivement basses. Il continuera à fonctionner pour une brève période avec une impédance générale de haut-parleur (moins de 4 Ohms) ou même un court-circuit total, cependant le système de défense d'amplificateur sera activé. En premier lieu, le limiteur interne réduira le niveau de puissance de sortie et la vitesse de ventilateur peut s'accroître. Si les conditions s'empirent, un circuit de protection thermique fermera l'amplificateur de puissance. Si cela arrive, assurez-vous que les bouches d'aération sont libres de toute obstruction. Assurez-vous aussi que les connecteurs ou câbles ne sont pas courts-circuit. Il peut aussi être nécessaire de réduire le nombre de haut-parleurs branché au système. Le AP812/818 fonctionnera à nouveau lorsqu'il aura refroidi.

Conseil:

Notez que la section de mixage continue à fonctionner même si l'amplificateur de puissance interne cesse de fonctionner (comme ci-dessus). Donc, après un arrêt de fonctionnement, si vous n'arrivez pas à faire fonctionner l'amplificateur de puissance à nouveau (ce qui est peu probable) et que vous avez un amplificateur de puissance supplémentaire disponible, vous pouvez le brancher au AP812/818 par les prises DE SORTIE DE LIGNE. Référez-vous à la section SORTIE LIGNE PRE et POST EQ pour plus d'informations en ce qui concerne les raccordements. b) L'amplificateur est aussi protégé contre les circuits ouverts. Il est donc possible d'utiliser le AP812/818 sans haut-parleur branché aux sorties, permettant ainsi l'utilisation du AP812/818 pour enregistrement.

L'amplificateur de puissance du AP812/818 est aussi doté d'une protection de haut-parleur en cas de décalage DC. C'est un incident qui est peu probable étant donné le modèle d'amplificateur fondamentalement stable, mais si cela devait se produire, la puissance de sortie est instantanément court-circuitée à la masse et les haut-parleurs sont sauvegardés. Le disjoncteur CA du panneau arrière déclenchera en réponse à cette condition (entre autres). Si le disjoncteur déclenché à plus d'une reprise dans une courte période de temps et que le problème ne paraît pas être une surcharge CA (voir la section ci-dessous), fermez votre AP812/818, débranchez le cordon d'alimentation et amenez l'appareil à un technicien qualifié.

Disjoncteur de Circuit de Puissance CA Situé sur le panneau arrière près des connecteurs de haut-parleur, ce disjoncteur principal a pour fonction de fermer complètement le AP812/818 en cas d'une surcharge de puissance CA. Si, par exemple, l'appareil

était accidentellement relié à une prise de haut voltage, ce disjoncteur déclencherait dès la mise en marche de l'appareil. Si ce disjoncteur déclenche à plusieurs reprises dans une courte période de temps, essayez de brancher le AP812/818 à une autre prise de courant. Référez-vous aussi à la section ci-dessus au sujet du décalage DC.

Pour monter le AP812/818 en rack, procurez-vous l'accessoire RK812 de Yorkville. Enlevez ensuite les trois vis de chaque côté qui tiennent en place les moulures et utilisez ces vis pour monter les accessoires de montage en rack aux deux côtés du mixeur.

Instructions d'opération générale

1. Branchez le cordon d'alimentation CA à une prise 120 Volts avec mise à la terre CA. (220 à 240 Volts pour certains pays).
2. Réglez les faders MAIN et MONITOR MASTER en position fermée et mettez ensuite l'appareil en marche.
3. Branchez aux prises d'entrée à 3 tiges des microphones à basse impédance.
4. Branchez aux prises d’entrées symétriques 1/4 les microphones à haute impédance ou autre source de signal mono niveau ligne - ex. : sortie niveau ligne d’amplificateur, la sortie d’un mixeur mono, d’un instrument électrique, etc. Ne branchez pas plus qu’une chose par canal, incluant une sortie stéreo (si vous essayez de brancher une source stéreo à un canal mono utilisant un adaptateur Y, vous pourriez obtenir un signal écrêté).
5. Branchez les sources de signal stéreo telles que celles provenant de magnétophone à cassette, lecteur de disque compact, clavier stéreo, instrument, etc. aux prises RCA ou 1/4 (symétrique) des canaux 9/10 et 11/12 (15/16 et 17/18). Encore une fois, branchez seulement une source de signal par canal et utilisez toujours des câbles blindés pour branchement de préamplificateur. Les signaux provenant de sources stéréo peuvent aussi être branchés aux canaux de 1 à 8 en utilisant deux canaux avec réglage du contrôle PAN pour un vers la droite et pour l'autre vers la gauche.

Note A: Dans le système qui suit, le bouton EQ/AMP ASSIGN est en position poussée (MAIN/MON). Le mélange principal est mono et est amplifié à l'aide de l'amplificateur AMP 1 et le mélange de moniteur à l'aide de l'amplificateur AMP 2, si bien que le système entier est propulsé par L'AP812/818.

1. À l'aide de câbles pour haut-parleur grande capacité (voir la section LES RACCORDEMENTS D'HAUT-PARLEUR) reliez un ou deux haut-parleurs principaux 8 ohm aux prises de sortie AMP 1 situées au panneau arrière. Reliez ensuite un ou deux haut-parleurs pour moniteurs 8 ohm, ou un moniteur 4 ohm à la sortie AMP 2.
2. Positionnez vos haut-parleurs principaux au devant de la scène, en les dirigeant vers l'audience et positionnez vos haut-parleurs de moniteur sur le plancher de la scène, devant les microphones, pointant vers l'arrière des microphones. (pour réduire le risque de feedback, utilisez des microphones cardioïdes ou unidirectionnels).
3. Lors du réglage du système, alors que le groupe joue ou que les autres sources de signal sont présentes à l'entrée du mixeur, commencez par régler les contrôles comme suit:

a) Les contrôles d'égalisateur de canal LOW, MID & HIGH EQ et ceux de PAN ou BAL en position centrale. Réglez ensuite les contrôles des GAIN de canal et ceux de MON et EFX au minimum. Réglez ensuite les curseurs de l'égalisateur graphique en position centrale. b) Ajustez les faders MAIN à 0dB. Tournez le contrôle MON MASTER jusqu'à environ 8, celui de MASTER EFX à environ 7 et celui de EFX TO MON à environ 5. c) Avec les faders niveau toujours en position fermé, tournez les contrôles de GAIN de canal lentement jusqu'à ce que la DEL D'ECRETAGE située à côté du faders de canal s'illumine légèrement. Pour chaque canal, réglez ensuite le niveau avec le fader jusqu'à l'obtention du niveau désiré au système de haut-parleurs principal. d) Tournez ensuite le contrôle MON de chaque canal de façon à obtenir les niveaux désirés dans les moniteurs sans risque de feedback.

e) Réglez ensuite les contrôles EFX sur les canaux nécessitant une réverbération ou autres effets, habituellement sur les canaux de voix principal et harmonie. La réverbération peut aussi être employée sur les autres canaux ou sur la musique enregistrée, mais généralement à des niveaux réduits. f) Réglez le contrôle EFX SELECT de façon à établir le type fondamental de reverb, retard ou autres effets désirés. Ensuite à l'aide du contrôle MODIFY faites le réglage nécessaire pour obtenir l'effet final désiré.

1. Le feedback lors d'une performance est habituellement causé par un des moniteurs. Puisque les microphones sont généralement loin des haut-parleurs, il est improbable que le système principal soit à la source du problème. Donc, si un des moniteurs et un microphone causent des problèmes de feedback, essayez les procédures suivantes:

a) Réduisez le niveau du contrôle MON MASTER jusqu'à l'arrêt du feedback. b) Sur l'égalisateur EQ 2, réduisez le niveau d'un ou deux (pas plus que deux) curseurs dans la gamme de fréquence d'où le son semble parvenir. c) Augmentez maintenant à nouveau le niveau du contrôle MON MASTER. Si le feedback se produit, repoussez le(s) curseur(s) de l'égalisateur à “0” et répétez le processus avec une ou deux autres bandes. d) Dans le cas rare de feedback provenant du système principal, suivez le même type de contrôle, mais en utilisant le contrôle MAIN et l'égalisateur graphique intégré EQ 1.

Notez Bien: Dans le système qui suit, le bouton "EQ/AMP ASSIGN" est en position sortie ("L/R"). Si vous employez un amplificateur de puissance séparé pour les haut-parleurs de moniteur, reliez les haut-parleurs principaux aux sorties de haut-parleurs des amplificateurs internes AMP 1 et AMP 2 tel qu'indiqué au paragraphe 6 ci-dessus. (voir aussi la section "LES RACCORDEMENTS D'HAUT-PARLEURS"). Amenez maintenant une cable blindée de la prise "MON OUT" à l'entrée de l'amplificateur externe pour moniteur.

Si vous employez un égalisateur graphique pour les moniteurs (recommandé - rappelez-vous qu'il n'y a aucune égalisation de canal sur les signaux de moniteur et les égalisateurs EQ 1 et EQ 2 de l'AP812/818 sont maintenant consacrés au système principal), amenez un câble blindé de la prise MON OUT à l'entrée de l'égalisateur, et un autre de la sortie de l'égalisateur à l'entrée de l'amplificateur pour moniteur. (L'amplificateur Yorkville Beta-150EQ est doté d'un égalisateur intégré). Votre système, après avoir suivi les étapes 7 et 8 tel qu'indiqué ci-dessus, est maintenant prêt à être utilisé. Le texte qui suit vous aidera à atteindre le maximum de votre système. Nous vous recommandons de prendre un moment pour le lire.

Conseil pratique pour obtenir un bon mélange

• Les suggestions qui suivent vous permettront d'obtenir un bon mélange de façon constante même si vous n'avez jamais mélangé à des niveaux élevés.
• En concert, le niveau des microphones est souvent réglé près du point de feedback. C'est une erreur commune. Nous avons tous entendu des systèmes sur le point de feedback et ils semblaient terribles, même quand, en réalité, aucun feedback ne survenait. Opérer un système à un niveau s'approchant du point de feedback modifie la réponse en fréquence de ce système.
• Pour bien comprendre comment le niveau de volume affecte la réponse de fréquence du système, écoutons ce qui se produit lorsque nous augmentons le volume à un niveau se rapprochant du point de feedback. Notez que certaine fréquence semble pouvoir provoquer le feedback. C'est parce que l'ensemble du système, y compris la salle, les microphones, les haut-parleurs, les gens, bref l'environnement au complet, démontre une tendance à résonner à une fréquence particulière. Le terme technique pour un système qui démontre une tendance à résonner est UN FILTRÉ A Q ÉLEVÉ. Donc en opérant le système à un niveau s'approchant du point de feedback, le système entier se comporte comme un filtre à Q élevé, produisant le même type de sonorité qui serait obtenu en réduisant

le niveau global du système pour ensuite augmenter le niveau d'une des bandes (par exemple 1 KHz) de l'égalisateur graphique à +12dB

• C'est pourquoi le feedback de scène peut être contrôlé en coupant certaines fréquences avec l'égalisateur graphique. Cependant, tout changement à l'intérieur de la salle, (plus ou moins de éalement, l'égalisateur graphique devrait être employé pour niveler la réponse générale du système, pas pour contrôler le feedback.
• sons discordants. Les effets de réverbération courte durée rehausseront sans diminuer la définition, la qualité du son. Vous préservez une meilleure dynamique en utilisant les effets modérément. N'oubliez pas que la salle possède sa propre réverbération inaudible avec un casque d'écoute.
• Employez les contrôles des tonalités s fréquences peut parfois rendre la voix plus vibrante alors que si vous avez un micro sur la grosse caisse, vous pouvez probablement réduire le niveau des aigües. (Il est inutile d'amplifier des fréquences qui sont absentes). Rappelez-vous que si vous obtenez un son plein au réglage individuel, vous risquez d'obtenir un mélange général confus. Encore une fois, expérimentez avec réserve pour les réglages de tonalité.
• Gardez les voix en évidence. Les microphones ont tendance à produire un feedback alors que le niveau instrument raccordé directement peut être réglé sans crainte de feedback et par le fait même, ont tendance à être réglés à des niveaux plus élevés s plus agréables à l'oreille.
• Parlant d'oreilles, n'oubliez pas les votres. Vous avez sans doute été soumis, peut-être lors d'une arrivée semblait tout à fait normale. C'est parce que l'oreille humaine, après une exposition relativement courte à des niveaux élevés, se referme quelque peu pour apaiser la douleur, surtout dans les bandes médianes aigües et les hautes fréquences où l'oreille est plus sensible.
• s. Donc, après avoir été exposé à des niveaux élevés trop longtemps, le technicien remarque que les aigües semblent tamisés et réagit en modifiant l'égalisateur ou le filtre séparateur pour en augmenter le niveau (ouch!). En plus du danger physique à long terme, une mauvaise sonorité engendrera un mécontentement pour certains membres de l'audience - surtout les nouveaux arrivants. La solution : porter des bouchons de protection pour vos oreilles. Essayez aussi de retourner à un endroit tranquille de temps à autre pour donner une chance au tissu endommagé du tympan de guérir. Vous pouvez revenir à votre mélange avec des oreilles fraîches pourvu que des dommages sévères ou répétés n'aient pas créé un tissu cicatrisé causant des dommages permanents. Assurez-vous de créer une atmosphère invitante avec un son fort mais agréable.
• En fait, si vous avez augmenté le niveau des aiguës depuis le début de la soirée et que èce non plus, mais bien le mécanisme de protection de votre oreille qui s'est enclenché. Rendez-vous (et votre audience) un service - UTILISEZ DES BOUCHONS À OREILLE! Et si vous refusez toujours de porter les bouchons, par respect pour votre audience, laissez le niveau des aiguës sur l'égalisateur ou le filtrer séparateur à des réglages normaux.

AP812800WATT 818STEREO MIXER

Nombre de canaux 12 (AP818: 18)

Égalisateur de canal mono (c. 1 à 8) Graves, Médianes, Aigües (AP818: C. 1 - 14)

Égalisateur de canal stéréo (c. 9/10 et 11/12) Graves, Médianes, Aiguës (AP818: C. 15/16 & 17/18)

Effets de canal Tous les canaux

Effet sur retour Oui

Contrôle de Balance 9 à 12 (AP818: 15 à 18)

Contrôles Panoramiques 1 à 8 (AP818: 1 à 14)

Entrées - XLR (sym) Ch. 1-8 (AP818: C. 1 à 14)

Entrée - 1/4-pouce Ch. 1-12 (AP818: 1 à 18)

Entrées - RCA (asymétriques) 2 Ensembles Stéréo

DEL Clip / Mute Tout les canaux

Alimentation en Duplex 24 V + DEL indicator

VUMetre 2x5DEL

L'Atteinte de monitoring par casque d'écoute
Effets Internes	Repère , Volume
Envoaux effets	Numérique 16 Bit; 255 Effets
Retour d'effets au bus principal	1 Interme/externe
Retour d'effets au bus de return	Oui
Commutateur au Pied Reverb / Effets	Oui
Minimum à la sortie ligne -Entrée pour microphone (dB)	63
Gain maximum à la sortie ligne -Entrée Ligne (dB)	45
Égalisateur Principal -1 (type /Canaux /Gamma - dB)	Graphique / Mono / 9 Bandes 63 Hz - 16,000 Hz
Égalisateur Principal -2 (type /Canaux /Gamma - dB)	Graphique / Mono / 9 Bandes 63 Hz - 16,000 Hz
Sorties Principales (Niveau Ligne)	4 , 1/4 pouce (PBM) 2 pré, 2 post EQ
Entrées Ampli Principal (Niveau Ligne)	2 , 1/4 pouce (PBM)
Sorties de Retours (Niveau Ligne)	1 , 1/4 pouce (PBM)
Sorties - Amp A - 1/4-pouce Jacks	2
Sorties - Amp A - Speakon 4-tiges	1 (Euro seulement)
Sorties - Amp B - 1/4-pouce Jacks	2
Sorties - Amp B - Speakon 4-tige	1 (Euro seulement)
Mixeur - Rapport Signal/Bruit (dB)	plus grand que 100
Résponse en Fréquence (Tone et EQ neutre,+/-2dB)	20 Hz - 20,000 Hz
d'Entrée Raffaire à la sortie ligne , @ 150 ohms (dBv)	-117
Mixeur - DHT (Sortie Principale avec entrée -10dB)	Moins que 0.03%
A - Puisance de Sortie @ 8 ohms (0%1"DHT, 1kHz)	240
Amp A - Puisance de Sortie @ 4 ohms	455
Amp A - Puisance de Sortie autre	315 @ 2 ohms
B - Puisance de Sortie @ 8 ohms (0%1"DHT, 1kHz)	240
Amp B - Puisance de Sortie @ 4 ohms	455
Amp B - Puisance de Sortie autre	315 @ 2 ohms
DHT - 1kHz (dB)	Moins que 0.03%
DHT - 20Hz-20kHz (dB)	Moins que 0.1%
Bruit et Bourdonnement (non / A Pondéré -dB)	-98
Transmodulation Typique -1 kHz (dB)	-66
Impédance d'Entrée - Sym/Asym (ohms)	22,000 - 12,000
Sensibilité d'entrée (Vrms Sinusoidal)	1.47 V
Port de Réjection en Mode Commun@ 60Hz (min/type)	54 dB / 66 dB
Gain Maximum de Voltage (dB)	29
Consommation de Puisance (typ/max)	660 VA / 1200 VA
Protection	Thermique / Charge / CC
Refroidissement	Ventilateur CC à Vitesse Variable
Type de transformateur	Toroidal
Finition	Dessus en Aluminium recouvert de Vinyl résistant aux égratignures
Construction du Chassis	Métal
Montage en Rack	Oui (RK812) (AP818: NON APPLICABLE)
Autres Caractéristiques	Commutable stéroye principales ou mono principale et retours
Dimensions (PLH, pouces)	18 x 19 x 5.5 (AP818: 18 x 25.3 x 5.5)
Dimensions (PLH, cm)	45.7 x 48.3 x 14 (AP818: 45.7 x 64.3 x 14)
Poids (livres/kg)	38 / 17.3 (AP818: 43 / 19.5)

Contrôle de balayage d'égalisateur

Bien que les contrôles des balayages de fréquences apparaissent sur les canaux des consoles d'enregistrement depuis plusieurs années, on ne les retrouve que sur les consoles P. A. les plus complexes. De ce fait, même les utilisateurs vétérans ne sont parfaitement pas familiers avec leur fonction. Le contrôle de balayage détermine quelle gamme de fréquences qui sera affectée par la coupure/augmentation des médianes en variant le point central de la coupure/augmentation sur une gamme pouvant varier de plusieurs milliers de Hertz à moins de cent hertz. Conséquemment, l'effet peut être considérable sur tout en connexion avec les coupures ou augmentations aux réglages des contrôles d'égalisation des hautes et basses fréquences.

Par exemple, si vous avez augmenté les basses et augmenté les moyennes avec le contrôle de balayage réglé à la plus BASSE fréquence, vous affectez non seulement le volume mais aussi le son. Prenez garde de ne pas endommager vos haut-parleurs. Du même fait, prenez garde de ne pas endommager vos tweeters et trompes si vous augmentez les haute fréquences et les médianes avec le contrôle de balayage à la plus haute fréquence.

Le contrôle de balayage peut altérer les résultats normalement obtenus lorsque vous modifiez votre égalisateur. Nous vous recommandons donc de vous familiariser avec son fonctionnement. Avec une pièce de musique appliquée à un canal du mixeur ainsi qu'aux haut-parleurs, ajustez d'abord le contrôle MID de ce canal, pour une augmentation et ensuite pour une coupure. Faites un mouvement de va-et-vient avec le contrôle SWEEP. (Si le contrôle MID est en position centrale, le SWEEP n'aura aucun effet). Répétez maintenant le procédé sur le même canal avec des réglages différents des contrôles LOW et HIGH. (avec le volume à un niveau inoffensif pour les haut-parleurs).

Information: un triangle à la fréquence 2.5kHz indique la position de base du contrôle. Cela correspond à peu près à la position des contrôles fixes « MID » sur nos autres mixeurs. Réglez le contrôle MID à cette position sur les canaux ne requérant pas d'égalisation à balayage. Vous obtiendrez alors des résultats plus standards en modifiant le réglage du contrôle «MID».

Ensemble, les contrôles MID et SWEEP peuvent être utilisés pour accomplir une variété de tâches comme prévenir le feedback ou améliorer le son du système ou de l'enregistrement. Vous trouvez ci-dessous des réglages solutions:

Note: Ces réglages sont approximatifs seulement. Employez les comme point de départ.

• Arrêtez le feedback; réglez le contrôle MID à -6dB et tournez lentement le contrôle SWEEP jusqu'à l'arrêt du feedback. Coupez davantage les MID si nécessaire. Caisse claire Bonky; -6dB @ 200Hz (réduisez le contrôle LOW EQ à -6dB) Grosse caisse Boomy; -6dB @ 300Hz (avec LOW EQ à +6dB & HIGH EQ à +3dB) Cymbales Fwashy; -9dB @ 300Hz (avec LOW EQ à -15dB)
• Hiss excessif d'amplificateur de guitare, basse ou clavier; +3dB @ 5kHz (avec HI EQ à -9dB) Atténuation du vocal (registre trop bas pour le chanteur/chanteuse); +3dB @ 80Hz (avec LOW EQ à -6dB)
• Puffing sur microphone d'harmonica; -9dB @ 80Hz (avec LOW EQ à -12dB)
• Toms; - 3dB @ 400Hz
• Floor tom; - 6dB @ 200Hz

Le contrôle MID sera généralement utilisé en mode de coupure pour résoudre la plupart des problèmes. À vous d'utiliser ce contrôle judicieusement. Les assages les plus sont généralement ceux qui nécessitent le moins d'ajustement, mais quand un problème se présente, il est bon de savoir utiliser ces outils de travail.

EQ MID SWEEP Addendum 01.06.28.99F

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), returnez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitemente. Ceci inclut tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.

WEB: www.yorkville.com
