MODE D'EMPLOI PULSE PS218P YORKVILLE
Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.
Emballage:
Conserve la boîte au cas où l'appareil devait être retourné pour réparation.
Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:
Alimentation:
L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.
Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.
L'appareil ne doit pas être exposé à des égouts d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d'alimentation:
Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS
L'APPAREIL si le cordon d'alimentation est endommagé.
Consultez un technicien qualifié pour l'entretien de votre appareil.
Le subwoofer amplifié compact PULSE PS218P est doté de deux amplificateurs de 300 watts. Un pour chaque woofer de haute performance de 18". Les entrées acceptent des signaux stéréo ou mono et le bouton push-pull LIGNE / HAUT-PARLEUR permet un assemblage facile et rapide en offrant l'option d'utiliser votre PS218P avec un signal de niveau DE LIGNE ou avec un signal de niveau HAUT-PARLEUR. Les entrées sont équilibrées pour offrir un rapport signal/bruit optimal avec une source équilibrée de niveau ligne; une source de signal déséquilibré niveau ligne peut cependant être reliée sans avoir à rechercher des ajustements spéciaux ou à des adaptateurs.

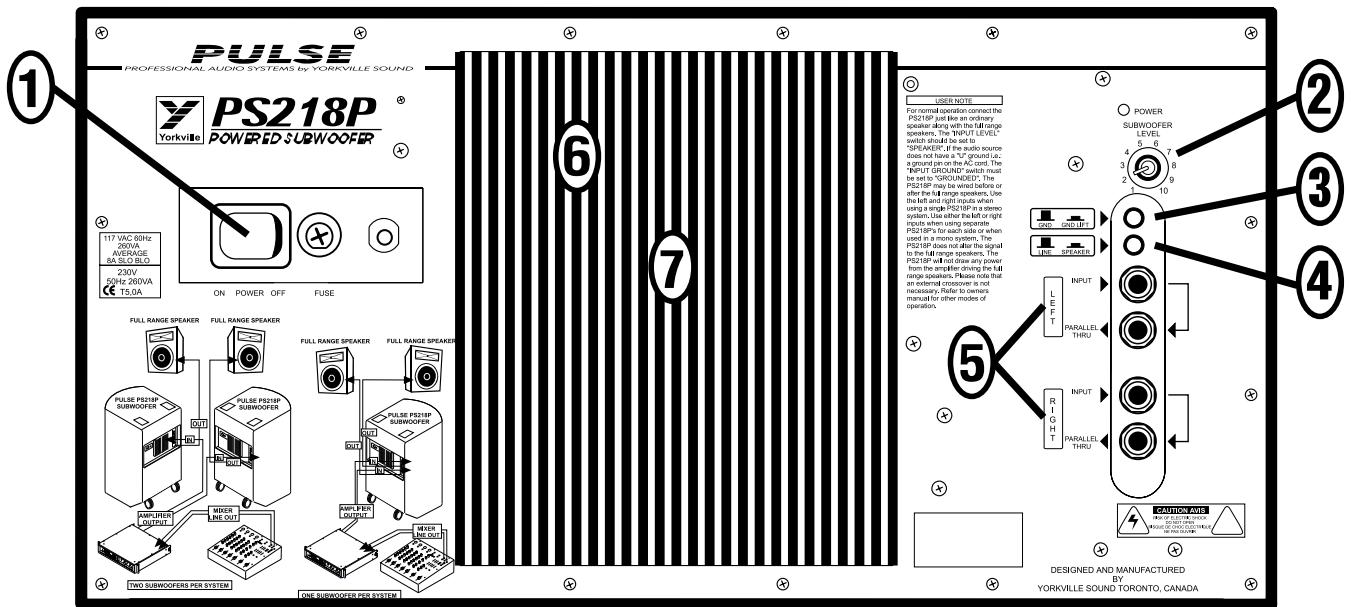

1. Interrupeur genéral, fusible et DEL
Le FUSIBLE et l'interrupteur général sont situés sur le côté gauche du panneau arrière. Remplacez toujours le fusible avec un du même type - 8-amp à action retardée en Amérique du Nord (T4A pour modèle à 230V).
2. Controlle de niveau pour subwoofer
Le contrôle de niveau SUBWOOFER règle le volume du PS218P (dB). Réglez ce contrôle de façon à obtenir la balance désirée entre le subwoofer et le système plein-gamme. À des niveaux d'opération élevés, le niveau du subwoofer sera contrôlé par un limiteur interne. L'augmentation du contrôle au-dessus de 0dB aura par conséquent un effet limité sur le volume réel du SUBWOOFER. Cela signifie simplement que vous avez atteint le niveau maximum de signal, sans distorsion, pour le subwoofer.
3. Bouton poussoir de raccordement à la masse "GROUND LIFT/GROUND
Lorsqu'une source de signal sous tension est branchée à un amplificateur, il y a toujours la possibilité de la création d'une boucle de masse (ground loop). Cela est normalement causé par un
appareil doté d'un dispositif de branchement à la masse qui n'est pas comme les autres, ou parce que les autres unités dans la chaîne ne sont pas du tout branchées à la masse. Le résultat : un bourdonnement continu de 60-Hz qui peut être entendu par l'entremise des haut-parleurs. Le bouton poussoir "GROUND LIFT / GROUND" du PS218P devrait normalement être en position "UNGROUNDED". Si un bourdonnement survient, essayez le commutateur en position "GROUNDED". En mode "UNGROUNDED", les manchons des prises d'entrées 1/4" sont débranchées de la masse. En mode "GROUNDED", le branchement à la masse est accompli par l'entremise d'un dispositif de protection 10 Ohm qui empêche les dommages causés par un câblage incorrect.
Note: L'utilisation de câbles symétriques, même lorsque les sorties de la source sont asymétriques, aidera à réduire le niveau de bruit et bourdonnement.
4. Bouton poussoir "LINE/SPEAKER

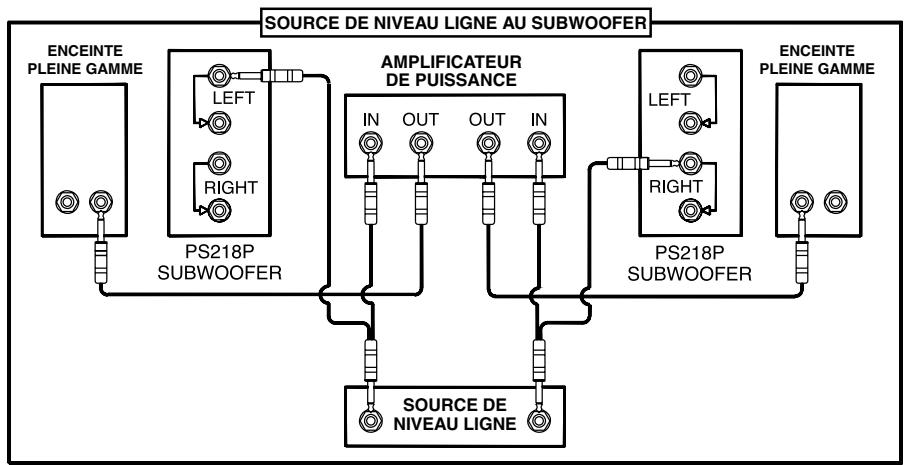

Cette caractéristique vous permet d'alimenter les entrées du PS218P avec des signaux de niveau ligne ou de niveau H. P. Par exemple, si vous avez relié la SORTIE PRINCIPALE d'un mixeur (niveau ligne) à une des entrées du PS218P, vous devez régler le bouton en position "LINE". Si, par contre, vous avez relié un raccordement parallèle à partir d'un autre
haut-parleur lui-même alimenté par un mixeur / amplificateur ou un amplificateur de puissance, vous devez regarder le bouton en position "SPEAKER". Il est important de regarder ce sélecteur correctement pour assurer la performance optimale de votre PS218P.
5. PRISES D'entrees paralleles
Le PS218P est muni de deux paires d'entrées, une paire pour. Ces entrées sont partagées par les deux amplificateurs internes. Autrement dit, le signal présent à n'importe quelle des prises d'entrées sera acheminé aux deux amplificateurs simultanément (il n'y a pas de prises d'entrée spécifique à chaque amplificateur). L'arrangement gauche et droit a été conçu pour simplifier le branchement d'une source stéréo. Vous pouvez par exemple simplement brancher les sorties gauche et droite de votre amplificateur stéréo et les deux seront mélangés internement en un signal mono qui sera acheminé aux amplificateurs internes. Les jacks "PARALLEL THRU" permettent de ensuite acheminer les signaux vers un autre PS218P ou des enceintes pleine gamme. D'un autre côté, si la source est mono, vous pouvez utiliser n'importe quel jacks d'entrée du PS218P. Il n'est pas nécessaire d'amener le signal à l'autre jack d'entrée avec un câble. Le jack "PARALLEL THRU" adjacent peut être utilisé pour acheminer le signal à un autre PS218P ou si un signal de niveau haut-parleur est utilisé, à une enceinte pleine gamme. Les entrées sont toutes équilibrées quand le sélecteur est en position "LINE". Les entrées 1/4" sont branchées selon les normes TRS (Pointe - bague - Manchon). > Pointe = phase (positive) Anneau = phase (contraire) Manche = masse. (voir 5. BOUTON POUSSOIR de raccordement à la masse "GROUND LIFT/GROUND" en ce qui concerne le branchement à la masse). L'impédance d'entrée est très élevée (>17kohms). La sortie d'un amplificateur de puissance peut donc être branchée sans problème au PS218P en parallèle avec des enceintes pleine gamme sans présenter une charge d'impédance trop BASSE. L'impédance sera donc déterminée par l'impédance de l'enceinte pleine gamme.
6 Les amplificateurs
La puissance des deux amplificateurs est estimée à 300 watts chacun en mode 4-ohms. Ces amplificateurs possèdent de plus des caractéristiques de protection considérables pour les surcharges thermiques et les niveaux d'entrées survoltés. Les amplificateurs sont également constamment régulés par un limiteur interne électronique et l'égalisation automatique (voir la section ci-dessous). Les ailerons du déchargeur thermique de l'amplificateur sont situés au panneau arrière. Ils devraient être gardés bien loin des murs ou toute autre obstruction qui pourrait limiter la circulation d'air nécessaire pour le refroidissement de l'appareil. Si l'amplificateur du subwoofer surchauffe, son pouvoir de rendement sera réduit par le limiteur pour compenser.
7. Limiteur / egalisation
Un limiteur transparent et un circuit d'égalisation automatique permettent une utilisation maximale de l'amplificateur de puissance pour subwoofer et de ses subwoofers. Ensemble, ils répondent à une variété de risques potentiels incluant la chaleur excessive et la distorsion au niveau de l'amplificateur ; ils répondent aussi aux excursions excessives de cône de haut-parleur et même à la surchauffe de la bobine mobile de haut-parleur. L'égalisateur assure également une réponse prolongée des basses profondes jusqu'à 45Hz lors de l'opération à des niveaux bas ou modérés. La protection des woofers lors de l'opération à des niveaux élevés est assurée par l'intervention du limiteur qui réduit l'accoutumance des basses fréquences. À des niveaux très élevés, l'égalisateur coupera la réponse en dessous de 60Hz pour assurer un signal sans aucune distorsion ou pour éviter l'endommagement du cône de subwoofer. Cela permet d'obtenir des niveaux de pression sonore pour les fréquences au-dessus de 60Hz (pour les coups de grosse caisse).
NOTEZ BIEN: L'adapteur de support encastré au PS218P peut être utilisé avec l'accessoire YORKVILLE SW-Teletube pour supporter les enceintes E160. Le tube de support peut être ajusté à sa pleine extension de 5'4" (en toute) sécurité quand le PS218P est incliné à moins de par rapport à l'horizontal.
ATTENTION: Les enceintes plus larges ou plus lourdes ne doivent pas être utilisées avec l'adaptateur de support encastré.
Options de configuration
- Branchez le cordon d'alimentation AC à un réceptacle avec branchement à la masse. (120 VCA, 60 Hz en Amérique du Nord, 220-240 VCA, 50 Hz pour models d'exportation). Gardez pour l'instant l'alimentation en position "OFF". Assurez-vous que l'arrière du PS218P est bien éloigné des murs ou de n'importe quoi qui pourrait empêcher une bonne circulation d'air au dissipateur de chaleur au panneau arrière. 2a. Si vous utilisez la sortie MAIN, SUBMIX ou autre sortie niveau ligne de votre mixeur pour acheminer le signal au PS218P, utilisez un câble blindé branché au jack d'entrée du PS218P. Encore une fois, nous vous conseillons d'utiliser des câbles blindés symétriques pour les branchements niveau ligne. Par exemple le modèle PC-6T de Yorkville. Même si le mixeur n'est pas équipé de sortie symétrique, vous obtiendrez en partie, les résultats d'annulation de bruit normalement associé au système symétrique en utilisant des câbles blindés symétriques. Si le mixeur est équipé de sortie ligne stéréo, utilisez deux câbles, un pour le côté droit et un pour le gauche. Sinon, vous pouvez utiliser n'importe quel jack d'entrée ; il n'est pas nécessaire d'amener le signal à l'autre jack d'entrée avec un câble (vous obtiendrez un gain plus élevé de 6 dB si les deux jacks sont utilisés. Vous pouvez compenser avec un simple ajustement du contrôle de volume). 2b. Réglez le bouton INPUT LEVEL en position "LINE". 2c. Si vous branchez le PS218P à la sortie "speaker" de votre mixeur (ou amplificateur de puissance), ou en parallèle avec une enceinte pleine bande, branchez le câble pour H. P. dans un des jacks d'entrée. Si l'amplificateur est doté de sortie "speaker" stéréo, branchez les deux aux jacks d'entrée gauche et droit du PS218P. 2d. Réglez le bouton INPUT LEVEL en position "SPEAKER".

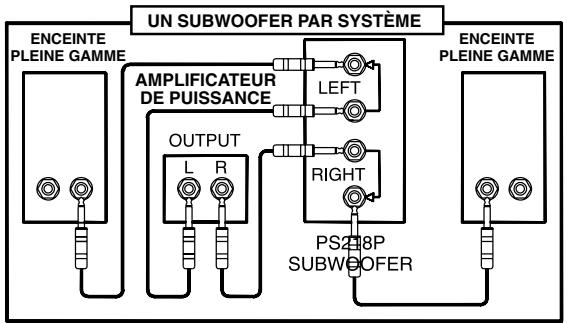

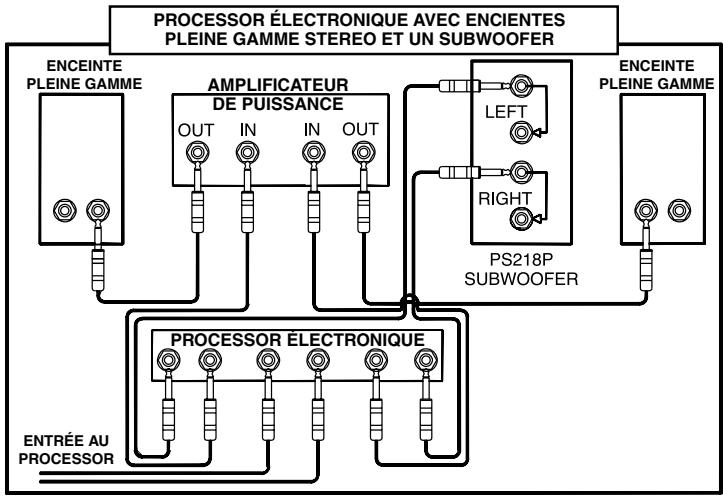

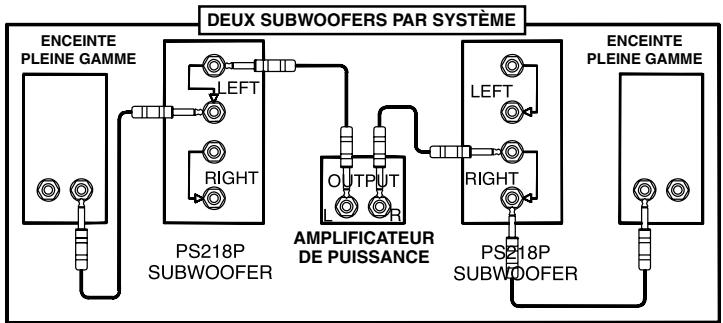

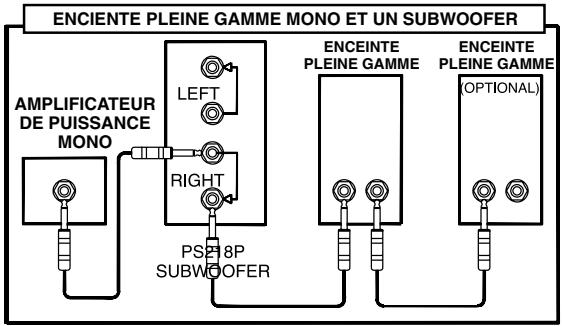

- Pour brancher des PS218P ou autre enceinte amplifiée additionnelle, branchez une des extrémités d'un câble de type approprié (blindé ou pour H. P.) au jack "PARALLEL THRU" le plus après de la prise d'entrée qui est utilisée. Branchez ensuite l'autre extrémité au jack d'entrée de l'autre enceinte. Assurez-vous de ne pas brancher un signal de niveau haut-parleur à l'entrée d'une enceinte qui n'a pas été conçue pour fonctionner avec un tel signal. Si vous branchez un sub additionnel PS218P, ou autre enceinte
Amplificateur Yorkville, assurez-vous que le bouton INPUT LEVEL est en position "SPEAKER".
- Mettez l'appareil en marche et avec de la musique, ajustez le niveau du PS218P (avec son contrôle "LEVEL" de façon à Obtir le mélange désirée de sub/pleine bande. Rappelez-vous que le volume du subwoofer n'augmentera pas beaucoup à des réglages élevé ceci due au limiteur. (voir la section LIMITEUR INTERNE & EGALISATION AUTOMATIQUE POUR SUBWOOFER).
- Si pour quelle raison que ce soit, le fusible brûle, replacez-le avec un du type semblable 8 amp slo-blo (T4A sur modèles d'exportation). Un fusible qui brûle à plusieurs reprises peut indiquer une ligne de voltage trop élevée. Essayez une autre prise de courant. Si le problème n'est pas résolu de cette façon, apportez votre PS218P à un technicien qualifié. N'essayez surtout pas de régler le problème en enrobant le fusible avec un papier d'aluminium. Vous pourriez ainsi causer des dommages considérables au PS218P ou à n'importe quel autre appareil électrique.
En cas de feedback
Feedback de basse fréquence avec mixeur amplifié ou amplificateur de puissance éteint.
Ce qui suit s'applique dans les cas où le PS218P, en mode "speaker level", et les enceintes pleine bande sont branchées à l'amplificateur et que cet amplificateur est éteint mais le PS218P est en marche.
Sans signal provenant de l'amplificateur de signal présent à l'entrée, le PS218P peut recevoir des signaux aléatoires au jack "PARALLEL THRU". Ces signaux sont générés par les H. P. des enceintes pleine bande. Dans ce cas, les H. P. répondent aux sons de la pièce (rappelez-vous, les haut-parleurs et les microphones dynamiques sont semblables). Si le PS218P est en marche et que son volume est élevé, il peut interpréter ces signaux comme signaux d'entrée et les amplifier, créant ainsi la possibilité d'une boucle de feedback avec l'enceinte pleine bande.
Solutions: Si vous avez l'habitude d'éteindre votre amplificateur durant les intermissions, nous vous conseillons d'éteindre aussi votre PS218P ou réduire son volume. Vous pouvez aussi refaire les branchements pour amener au PS218P un signal de niveau ligne. Ces deux méthodes vous permettront d'éliminer les chances de feedback.
Puissance requise
Amérique du Nord: 120VAC 60 Hz
300 Watts Maximum
Europe: 230VAC 50 Hz
300 Watts Maximum
Amplificateur
puissance (interne): 600 Watts
impédance d'entrée: 80 kOhms ou plus
Raccordements d'entrée
Entrées: 2 × 1/4", Sorties: 2 × 1/4"
Pointe: Positif, Bague: Négatif, Manchon: Optionnel
Mise à la terre
Les manchons des entrées ne sont pas raccordés à la masse sauf quand le commutateur de mise à la terre d'entrée est réglé à la position "GND." La mise à la terre est effectuée par un dispositif de protection de 100 ohms de façon à empêcher les dommages causés par une erreur de branchement.
Liminer tur
écartement, excursion et moyenne du courant à la bobine mobile
Poids
176 lbs. (80kg)
