CX80P - Haut-parleur actif YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur actif
Marque	YORKVILLE
Modèle	CX80P
Puissance totale	100 Watts
Configuration haut-parleurs	2 voies : grave 8 pouces, aigu 1 pouce (tweeter Mylar à dôme)
Réponse en fréquence	60 Hz - 20 kHz (±3 dB)
Entrées	2 x jack 1/4" PBM (symétriques, compatibles asymétriques)
Sortie auxiliaire	1 x jack 1/4" PBM (parallèle à l'entrée)
Contrôles	Gain, Tonalité, Volume, Commutateur Mic/Line
Alimentation	115 VAC ou 230 VAC (commutable)
Matériau du boîtier	Plastique ABS
Grille	Métal perforé
Adaptateur pour montage sur pôle	Intégré (1 3/8" - 3,5 cm)
Dimensions (L x H x P avant x arrière)	28,5 x 42 x 25 x 24 cm (11,25 x 16,25 x 9,75 x 9,5 pouces)
Poids	8,5 kg (18,7 lb)
Refroidissement	Dissipateur de chaleur
Cordon d'alimentation	Intégré
Garantie	2 ans limitée (transférable)
Usage recommandé	Installation fixe, sonorisation compacte
Accessoires inclus	Aucun (vendu séparément)

FOIRE AUX QUESTIONS - CX80P YORKVILLE

Comment brancher un microphone sur la CX80P ?

Branchez le microphone sur une entrée jack 1/4" PBM. Si le micro a une prise XLR, utilisez un adaptateur XLR vers jack 1/4". Réglez le commutateur Mic/Line sur 'Mic' et ajustez le Gain.

Puis-je utiliser la CX80P avec une table de mixage ?

Oui, connectez la sortie de la table de mixage à l'entrée ligne de la CX80P. Réglez le commutateur Mic/Line sur 'Line'. Utilisez des câbles jack 1/4" symétriques de préférence.

Comment connecter plusieurs CX80P ensemble ?

Utilisez la sortie AUX (jack 1/4") de la première enceinte pour relier l'entrée de la suivante avec un câble jack 1/4" PBM. Vous pouvez ainsi chaîner plusieurs enceintes.

Quelle est la tension d'alimentation de la CX80P ?

La CX80P peut fonctionner sous 115 VAC ou 230 VAC. Un commutateur de sélection de tension se trouve à l'arrière. Réglez-le selon votre réseau électrique avant de brancher l'appareil.

Comment régler le gain et le volume pour un son optimal ?

Commencez avec le Gain à 5 et le Volume bas. Augmentez progressivement le Volume jusqu'au niveau souhaité, puis ajustez le Gain pour éviter la distorsion tout en maintenant une bonne clarté sonore.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le cordon d'alimentation est branché et que le commutateur de mise en marche est en position ON. Assurez-vous que le sélecteur de tension correspond à votre secteur (115V ou 230V). Si la DEL d'alimentation ne s'allume pas, consultez un technicien.

Peut-on utiliser la CX80P en extérieur ?

Oui, mais elle n'est pas conçue pour une exposition directe à la pluie ou à l'humidité excessive. Protégez-la des intempéries et évitez les températures extrêmes.

Comment nettoyer la CX80P ?

Débranchez l'appareil. Nettoyez le boîtier en plastique ABS avec un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs ou de solvants. Pour la grille métallique, un dépoussiérage régulier suffit.

Quelle est la fonction du contrôle de tonalité ?

Le contrôle de tonalité ajuste la balance des fréquences aiguës. Tournez dans le sens horaire pour accentuer les aigus, dans le sens anti-horaire pour les atténuer. La position centrale est neutre.

La garantie couvre-t-elle les dommages en cas d'installation incorrecte ?

Non, la garantie limitée de 2 ans ne couvre pas les dommages causés par une mauvaise installation, une humidité extrême, des désastres naturels ou des frais de port/manutention. Elle est valable au Canada et aux États-Unis.

MODE D'EMPLOI CX80P YORKVILLE

La série mini coliseum CX80P - enceinte à haut-parleur active - 100W, 8 pouces / 1 pouce

La série Mini Coliseum a été conçue expressément pour les installations fixes. Nos nombreuses années d'expérience dans le domaine de la conception d'enceintes à haut-parleur nous ont amenés logiquement à la conception d'enceintes à haut-parleurs conçues expressément pour les installations fixes. Les connaissances obtenues durant le développement des enceintes TX, élite, Pulse et Performance nous ont permis de concevoir une série d'enceintes pratique, à un coût abordable.

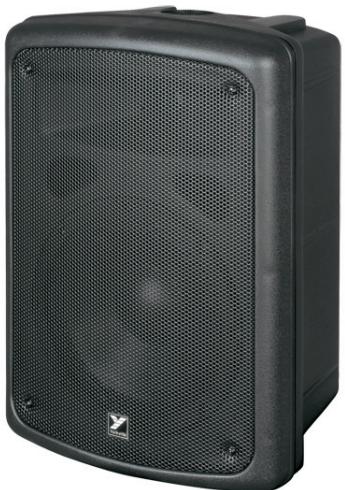

La CX80P est une enceinte compacte à haut-parleur amplifiée de 100 watts équipée d'un haut-parleur de 8-pouces et d'un tweeter Mylar de 1-pouce. L'enceinte est fabriquée à partir de plastique durable de type ABS et sa forme trapézoïde en fait une enceinte idéale pour applications impliquant un espace serré. Un adaptateur intégré permet de monter l'enceinte sur un pied à haut-parleur.

La CX80P est équipée d'une prise d'entrée

1/4 de pouce PBM et d'une prise de sortie AUX 1/4 de pouce pour interconnecter des CX80P additionnelles. Elle est aussi dotée de contrôles de

GAIN, TONALITE et VOLUME. La prise d'entrée ligne 1 / 4 -pouce PBM peut aussi être utilisé avec un microphone et la sensibilité d'entrée est immutable entre les niveaux de type MIC et LIGNE.

Le commutateur de sélection d'alimentation CA vous permet d'utiliser la CX80P avec une source de 115VAC ou une source de 230VAC.

Commutateur de mise en marche

La DEL d'alimentation s'illumine quand la CX80P est simultanément branchée à une source d'alimentation CA et le commutateur de mise en marche est à la position ON

Commutateur de sélection de voltage

Selon l'endroit d'utilisation de la C1170P, régalez le sélecteur pour fonctionnement avec 115VCA (ex. Amérique du Nord) ou 230VCA (ex. Europe)

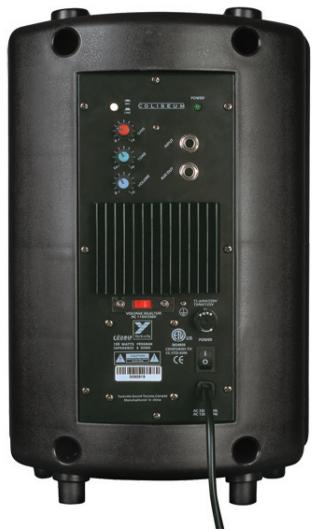

Prises d'entrée et de sortie AUX

Les prises d'entrée et de sortie AUX sont du type phone 1/4 -pouce PBM et elles sont symétriques. Elles sont toutefois compatibles avec fiches asymétriques 1/4 -pouce. Branchez votre source de signal niveau ligne à ces prises (mixeur, lecteur CD/Magnétophone, ordinateur portable etc.).

Tel qu'indiqué, l'entrée peut aussi être utilisée pour le branchement d'un microphone. Si le microphone n'est pas équipé d'une prise 1/4 -pouce, l'utilisation d'un adaptateur sera requise (ou cable adaptateur tel que le PC-25XPS 25-pieds avec prise XLR femelle à prise 1/4 -pouce stéreo). La CX80P est ainsi convertie en un simple et compact système de sonorisation. La sortie Aux est raccordée en parallèle avec l'entrée permettant de connecter deux CX80Ps ou plus.

ensemble (l'utilisation de cables symétriques avec prise 1/4 -pouce PBM tel que les modèle PC-10ST ou PC-20ST de Yorkville est recommandé (10 pieds ou 20 pieds PBM à PBM).

Commutateur line/mic

Placez le commutateur à la position Line lorsque vous branchez une source de signale de niveau ligne à la prise d'entrée, où à la position Mic lorsque vous y branchez un microphone.

Note: Ne raccordez pas de source de signal de niveau haut-parleur tel que la sortie d'un amplificateur de puissance à l'ENTRÉE.

Contrôle de GAIN

Le contrôle de gain vous permet d'ajuster la sensibilité d'entrée du préamplificateur de la CX80P indépendamment du volume. Réglez pour commencer le gain à environ '5' — ensuite, ré-adjustez (au besoin) pour maintenir une bonne clarté avec un volume ajusté.

Contrôle de volume

Le contrôle de Volume ajuste le niveau général de la CX80P, en relation avec le réglage du contrôle de gain. Réglez pour commencer le volume à un niveau réduit (tout en réglant le contrôle de gain tel qu'indiqué ci-dessus), augmentez ensuite le volume au réglage approprié.

Contrôle de tonalité

Le contrôle de tonalité ajuste la balance de la gamme de fréquences aiguës. Réglez pour commencer le contrôle à la position centrale/neutre. Tournez-le ensuite dans le sens horaire pour permettre de l'emphase sur les aiguës ou dans le sens anti-horaire pour atténuer les aiguës.

Type de système 2-Voies

Type de système 2-Voies

Réponse en Fréquences (Hz +/- 3db) 60 - 20000

Configuration de haut-parleur 8-pouces / 1-pouce tweeter à dome

Driver(s) pour aigües 1 pouce Mylar Tweeter à Dome

Driver(s) pour graves 8-pouces

Puissance Totale (Watts) 100

Système de refroidissement Dissipateur de chaleur

Cordon d'alimentation Intégré

Commutateur de mise en marche Oui

Entres 2x1/4-inch

Entres - 1/4-inch Jacks 1 PBM

Contrôles du mixeur Commutateur de sensibilité Mic/Line Contrôles de Gain,

Tonalité et Volume

Autres Contrôles/Caractéristiques Tension d'alimentation CA commutable

Pieds Oui

Adaptateur pour montage sur pôle (1 3/8"-3.5cm) Intégré

Matériaux de construction Plastique ABS

Grille Métal Perforé

Dimensions (PLH x L arrière, pouces) 11.25 x 9.75 x 16.25 x 9.5

Dimensions (PLH x L arrière, cm) 28.5 x 25 x 42 x 24

Poids (livres / kg) 18.7 / 8.5
