Type de produit	Barbecue à gaz extérieur
Marque	FIESTA
Modèle	XA34552
Matériau principal	Acier inoxydable et acier peints
Brûleurs principaux	1 brûleur en H en inox
Brûleur latéral	1 brûleur latéral
Surface de cuisson principale	Grilles en porcelaine (2 pièces)
Surface de cuisson latérale	Grille en acier inoxydable
Type d'allumage	Allumeur à bouton-poussoir (pièce #22)
Accessoires inclus	Grille-réchaud cantilever, pierre de lave, tuiles céramiques
Rangement	Étagère en résine et étagère métallique
Roues	2 roues de 7 pouces
Dimensions estimées (L x P x H)	110 x 60 x 120 cm
Poids estimé	50 kg
Puissance totale estimée	13 kW (brûleurs principal et latéral)
Alimentation	Propane liquide (bouteille non incluse)
Régulateur et tuyau	Inclus (ensemble valve-tuyau-régulateur)
Entretien	Nettoyage des grilles et du bac à graisse après usage
Réparabilité	Pièces détachées disponibles (références dans le manuel)
Garantie	Consultez le manuel d'utilisation

FOIRE AUX QUESTIONS - XA34552 FIESTA

Comment assembler le barbecue FIESTA XA34552 ?

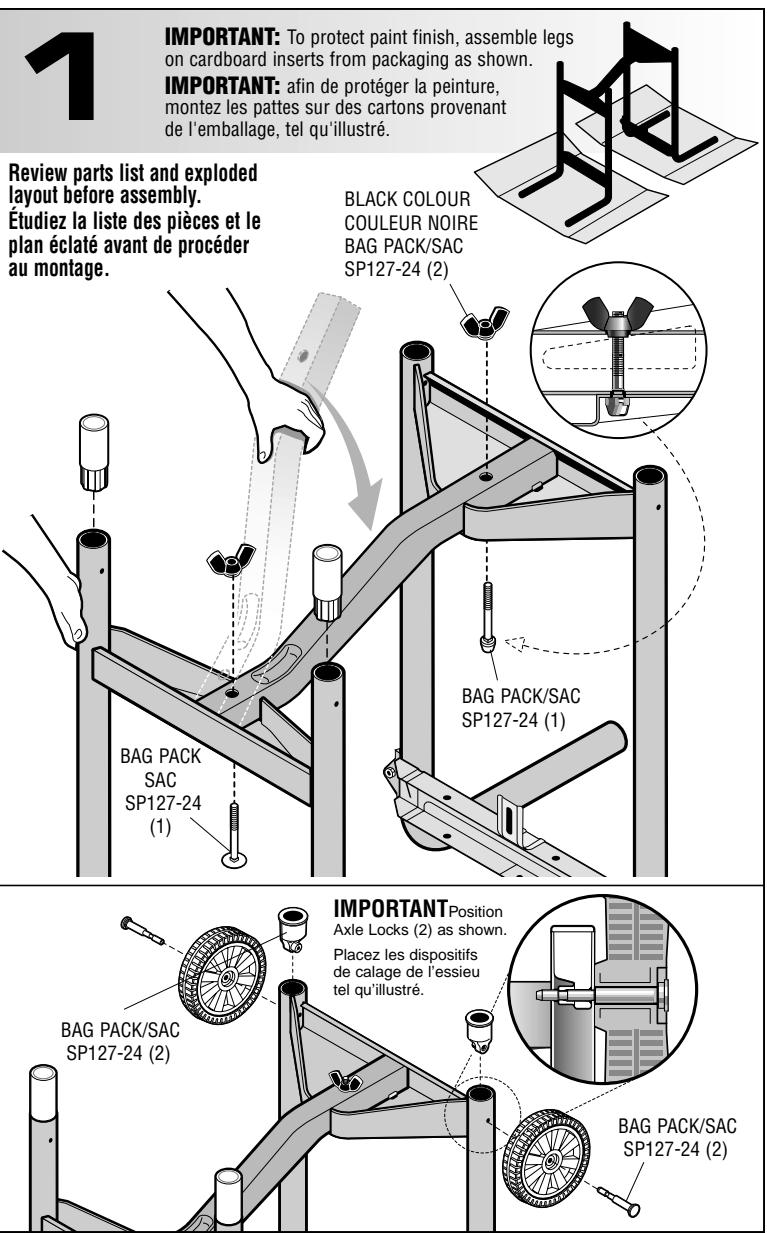

Suivez le plan éclaté du manuel. Commencez par le cadre (pièces #26, #27, #29) puis fixez les roues, la console, les brûleurs et les grilles. Serrez toutes les vis et écrous, notamment les écrous à oreilles.

Quel type de gaz utiliser ?

Utilisez du propane liquide (GPL). Ne jamais utiliser de gaz butane ou autre. Le régulateur fourni est adapté au propane.

Comment nettoyer les grilles de cuisson ?

Après usage, laissez refroidir, puis frottez les grilles en porcelaine avec une brosse métallique. Pour un nettoyage en profondeur, utilisez de l'eau savonneuse et rincez. Ne pas utiliser de produits abrasifs.

Où trouver les pièces de rechange ?

Les numéros de pièces sont listés dans le manuel (ex: SP105-3 pour les grilles, SM130-12 pour le brûleur). Contactez le service client FIESTA ou un revendeur agréé.

Le barbecue ne s'allume pas, que faire ?

Vérifiez la pile de l'allumeur (pièce #22) et assurez-vous que l'électrode est propre et positionnée près du brûleur. Vérifiez aussi la connexion du gaz.

Peut-on utiliser le barbecue par temps de pluie ?

Non. Utilisez toujours le barbecue à l'extérieur, dans un endroit bien ventilé, à l'abri de la pluie et du vent fort. Ne jamais utiliser sous un auvent ou dans un espace clos.

Comment entretenir le bac à graisse ?

Le bac à graisse (clip #18) doit être vidé et nettoyé après chaque utilisation pour éviter les risques d'incendie. Lavez-le à l'eau savonneuse.

Quelle est la hauteur recommandée pour la bouteille de gaz ?

Placez la bouteille de propane sur le support prévu (pièce #33) sous le barbecue, à l'opposé du brûleur latéral. Assurez-vous qu'elle est stable et que le tuyau n'est pas plié.

Les pierres de lave sont-elles nécessaires ?

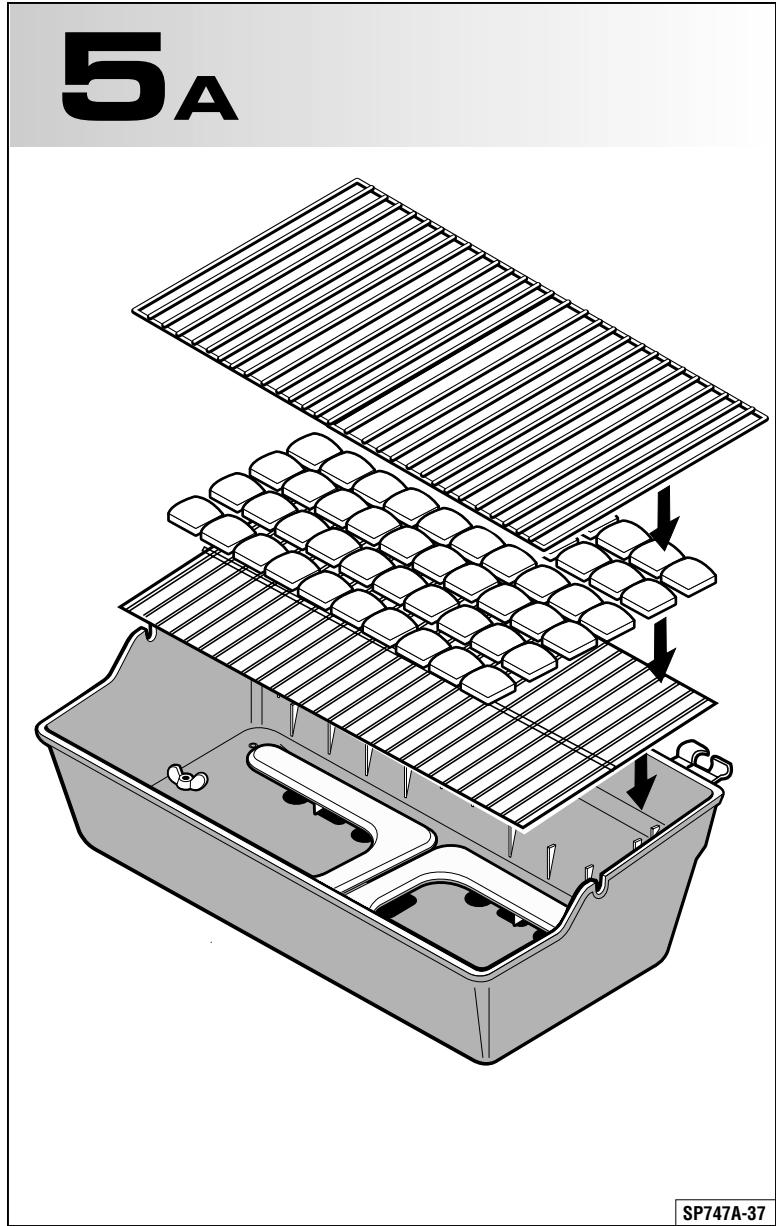

Oui, elles aident à répartir la chaleur et à réduire les flambées. Placez-les sur la grille à lave (pièce #12) au-dessus du brûleur principal.

Comment ranger le barbecue en hiver ?

Nettoyez-le soigneusement, débranchez la bouteille de gaz, et rangez-le à l'intérieur ou sous une housse de protection. Conservez le manuel à portée de main.

MODE D'EMPLOI XA34552 FIESTA

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

Q. C. C. I. NUT ÉCROU Q. C. C. I. HOSE/REGULATOR TUYAU/DETENDEUR

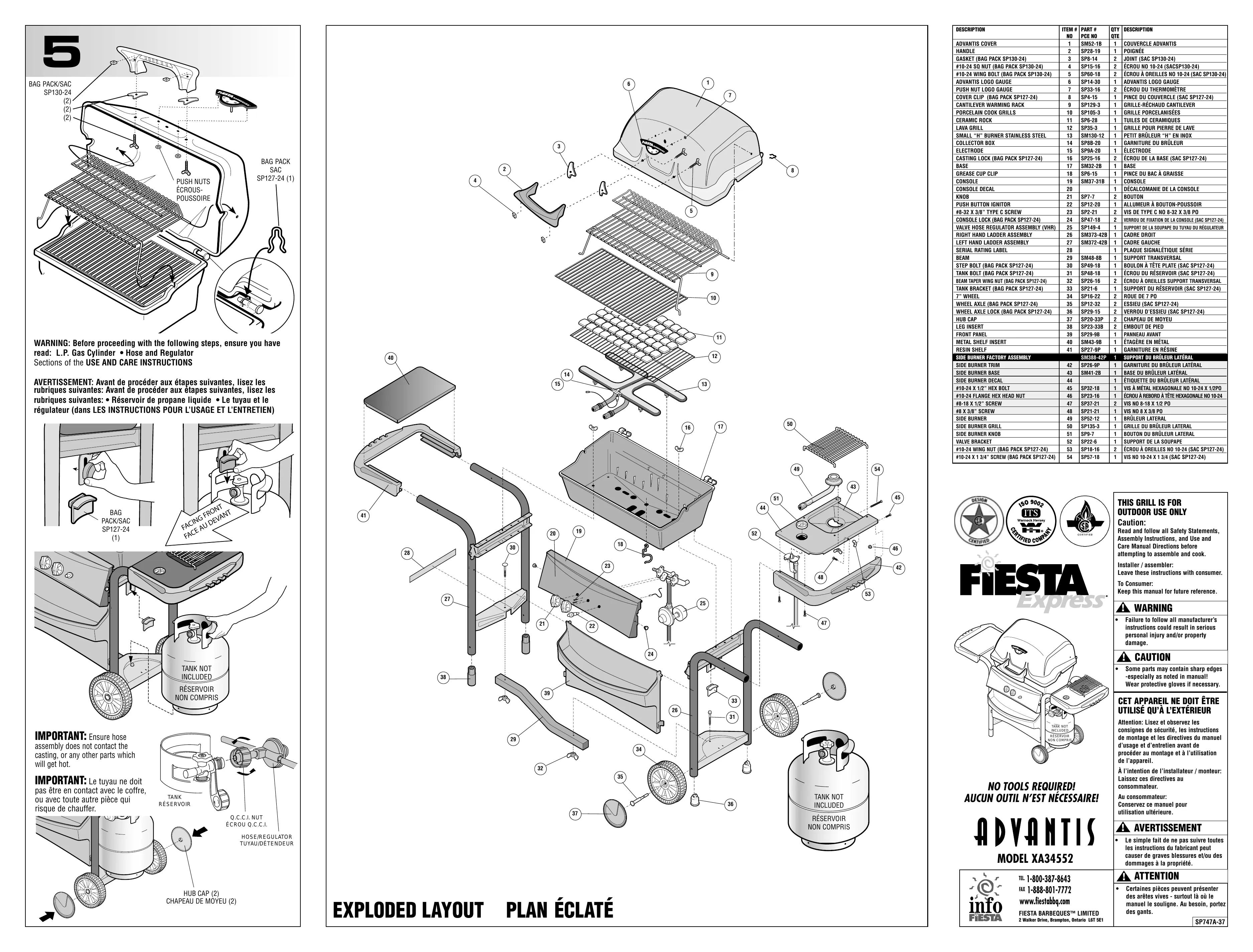

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
ADVANTIS COVER	1	SM52-1B	1	COUVERCLE ADVANTIS
HANDLE	2	SP28-19	1	POIGNÉE
GASKET (BAG PACK SP130-24)	3	SP8-14	2	JOINT (SAC SP130-24)
#10-24 SQ NUT (BAG PACK SP130-24)	4	SP15-16	2	ÉCROU NO 10-24 (SACSP130-24)
#10-24 WING BOLT (BAG PACK SP130-24)	5	SP60-18	2	ÉCROU À OREILLES NO 10-24 (SAC SP130-24)
ADVANTIS LOGO GAUGE	6	SP14-30	1	ADVANTIS LOGO GAUGE
PUSH NUT LOGO GAUGE	7	SP33-16	2	ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP127-24)	8	SP4-15	1	PINCE DU COUVERCLE (SAC SP127-24)
CANTILEVER WARMING RACK	9	SP129-3	1	GRILLE-RéCHAUD CANTILEVER
PORCELAIN COOK GRILLS	10	SP105-3	1	GRILLE PORCELANISEES
CERAMIC ROCK	11	SP6-28	1	TIULES DE CERAMIQUES
LAVA GRILL	12	SP35-3	1	GRILLE POUR PIERRE DE LAVE
SMALL "H" BURNER STAINLESS STEEL	13	SM130-12	1	PETIT BRULEUR "H" EN INOX
COLLECTOR BOX	14	SP88-20	1	GARNITURE DU BRULEUR
ELECTRODE	15	SP9A-20	1	ELECTRODE
CASTING LOCK (BAG PACK SP127-24)	16	SP25-16	2	ÉCROU DE LA BASE (SAC SP127-24)
BASE	17	SM32-2B	1	BASE
GREASE CUP CLIP	18	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	19	SM37-31B	1	CONSOLE
CONSOLE DECAL	20		1	DéCALCOMANIE DE LA CONSOLE
KNOB	21	SP7-7	2	BOUTON
PUSH BUTTON IGNITOR	22	SP12-20	1	ALLUMEUR À BOUTON-POUSSOI
#8-32 X 3/8" TYPE C SCREW	23	SP2-21	2	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP127-24)	24	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	25	SP149-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY	26	SM373-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	27	SM372-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	28		1	PLAQUE SIGNALÉTIQUE SÉRIE
BEAM	29	SM48-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP127-24)	30	SP49-18	1	BOULON À TÉTE PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24)	31	SP48-18	1	ÉCROU DU RÉSEROVIR (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)	32	SP26-16	2	ÉCROU À OREILLES SUPPORT TRANVERSAL
TANK BRACKET (BAG PACK SP127-24)	33	SP21-6	1	SUPPORT DU RÉSEROVIR (SAC SP127-24)
7" WHEEL	34	SP16-22	2	ROUE DE 7 PO
WHEEL AXLE (BAG PACK SP127-24)	35	SP12-32	2	ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24)	36	SP29-15	2	VERROU D'ESSIEU (SAC SP127-24)

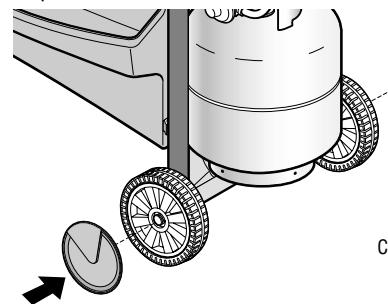

HUB CAP	37	SP20-33P	2	CHAPEAU DE MOYEU
LEG INSERT	38	SP23-33B	2	EMBOUT DE PIED
FRONT PANEL	39	SP29-9B	1	PANNEAU AVANT
METAL SHELF INSERT	40	SM43-9B	1	ÉTAGÈRE EN MÉTAL
RESIN SHELF	41	SP27-9P	1	GARNITURE EN RÉSINE
SIDE BURNER FACTORY ASSEMBLY	SM388-42P		1	SUPPORT DU BRULEUR LATERAL
SIDE BURNER TRIM	42	SP26-9P	1	GARNITURE DU BRULEUR LATERAL
SIDE BURNER BASE	43	SM41-2B	1	BASE DU BRULEUR LATERAL
SIDE BURNER DECAL	44		1	ÉTIQUETTE DU BRULEUR LATERAL
#10-24 X 1/2" HEX BOLT	45	SP32-18	1	VIS À MÉTAL HEXAGONALE NO 10-24 X 1/2PO
#10-24 FLANGE HEX HEAD NUT	46	SP23-16	1	ÉCROU À RECORDÀ TÉTE HEXAGONALE NO 10-24
#8-18 X 1/2" SCREW	47	SP37-21	2	VIS NO 8-18 X 1/2 PO
#8 X 3/8" SCREW	48	SP21-21	1	VIS NO 8 X 3/8 PO
SIDE BURNER	49	SP52-12	1	BRULEUR LATERAL
SIDE BURNER GRILL	50	SP135-3	1	GRILLE DU BRULEUR LATERAL
SIDE BURNER KNOB	51	SP9-7	1	BOUTON DU BRULEUR LATERAL
VALVE BRACKET	52	SP22-6	1	SUPPORT DE LA SOUPAPE
#10-24 WING NUT (BAG PACK SP127-24)	53	SP18-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP127-24)
#10-24 X 1 3/4" SCREW (BAG PACK SP127-24)	54	SP57-18	1	VIS NO 10-24 X 1 3/4 (SAC SP127-24)

Caution:

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil.

À l'intention de l'installateur / monteur: Laissez ces directives au consommateur.

Au consommateur

Conserve ce manuel pour utilisation ultérieure.

Avertissement

• Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

Attention

• Certaines pièces peuvent présenter des arêtes vives - surtout là où le manuel le souligne. Au besoin, portez des gants.

SP747A-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
