XT40057 - Barbecue FIESTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	XT40057
Usage	Extérieur uniquement
Alimentation	Gaz propane (bouteille L.P.)
Brûleurs principaux	1 brûleur en acier inoxydable
Brûleur latéral	1 brûleur latéral
Surface de cuisson	Grilles en porcelaine
Pierre à lave	Incluse
Grille de réchauffage	Oui, cantilever
Allumage	Rotatif avec igniteur
Thermomètre	Intégré dans le couvercle
Roues	2 roues pour mobilité
Étagères	Tablettes latérales et étagère MDF
Dimensions estimées	Environ 130 x 60 x 110 cm
Poids estimé	Environ 40 kg
Entretien	Nettoyer les grilles après usage, vérifier les flexibles
Sécurité	Lire les instructions de sécurité avant utilisation
Pièces détachées	Disponibles, voir liste de pièces dans la notice

FOIRE AUX QUESTIONS - XT40057 FIESTA

Comment allumer le barbecue XT40057 ?

Utilisez le bouton rotatif d'allumage. Ouvrez le gaz, tournez le bouton et appuyez sur l'igniteur. Si l'allumage échoue, utilisez une allumette longue.

Quel type de gaz utiliser ?

Utilisez du gaz propane (GPL) en bouteille avec un détendeur adapté. Ne jamais utiliser de gaz butane.

Comment nettoyer les grilles de cuisson ?

Après utilisation, laissez refroidir puis brossez les grilles avec une brosse métallique. Vous pouvez aussi les laver à l'eau savonneuse.

Puis-je utiliser le barbecue en intérieur ?

Non, ce barbecue est conçu uniquement pour une utilisation en extérieur à cause des risques d'intoxication au monoxyde de carbone.

Comment vérifier les fuites de gaz ?

Appliquez une solution d'eau savonneuse sur les raccords. Si des bulles apparaissent, il y a une fuite. Serrez ou remplacez les pièces concernées.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que la bouteille de gaz est ouverte, que l'igniteur fonctionne et que les électrodes sont propres. Remplacez la pile de l'igniteur si nécessaire.

Comment remplacer une pièce défectueuse ?

Consultez la liste de pièces dans la notice. Commandez la pièce de rechange auprès du fabricant ou d'un revendeur agréé.

Puis-je utiliser des pierres à lave autres que celles fournies ?

Il est recommandé d'utiliser les pierres à lave d'origine (réf. SP2-28) pour garantir une bonne répartition de la chaleur.

Comment stocker le barbecue en hiver ?

Nettoyez-le soigneusement, déconnectez la bouteille de gaz et rangez-la à l'extérieur dans un endroit ventilé. Couvrez le barbecue avec une housse.

Où trouver le numéro de série ?

Le numéro de série se trouve sur l'étiquette apposée sur le châssis, près du rangement de la bouteille.

MODE D'EMPLOI XT40057 FIESTA

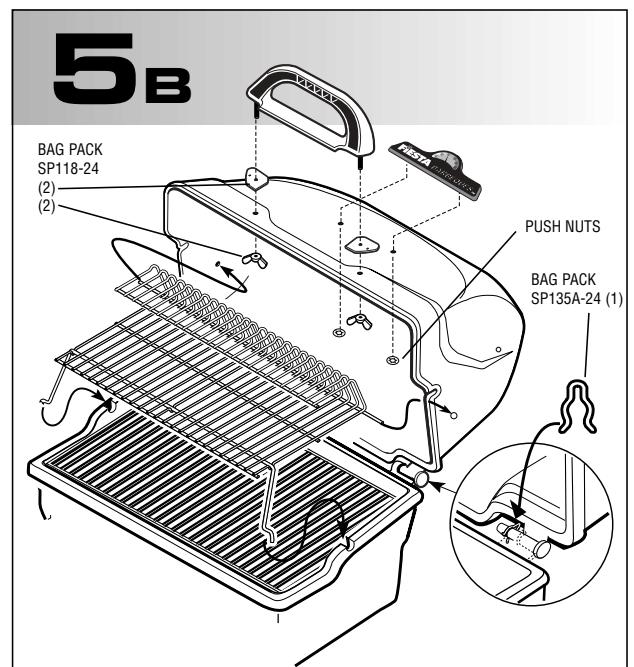

WARNING: Before proceeding with the following steps, ensure you have read: L.P. Gas Cylinder · Hose and Regulator Sections of the USE AND CARE INSTRUCTIONS

IMPORTANT: Ensure hose assembly does not contact the casting, or any other parts which will get hot.

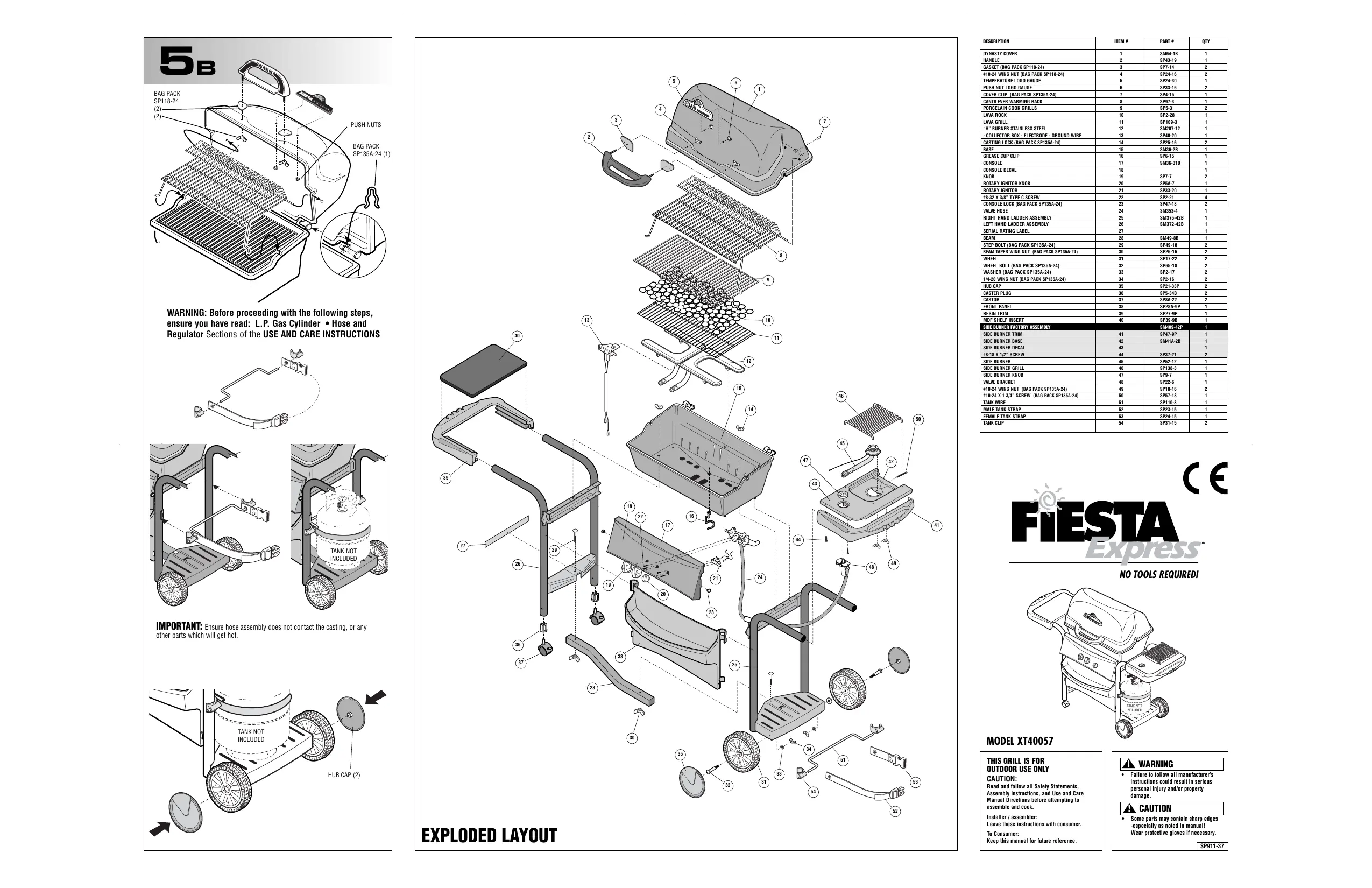

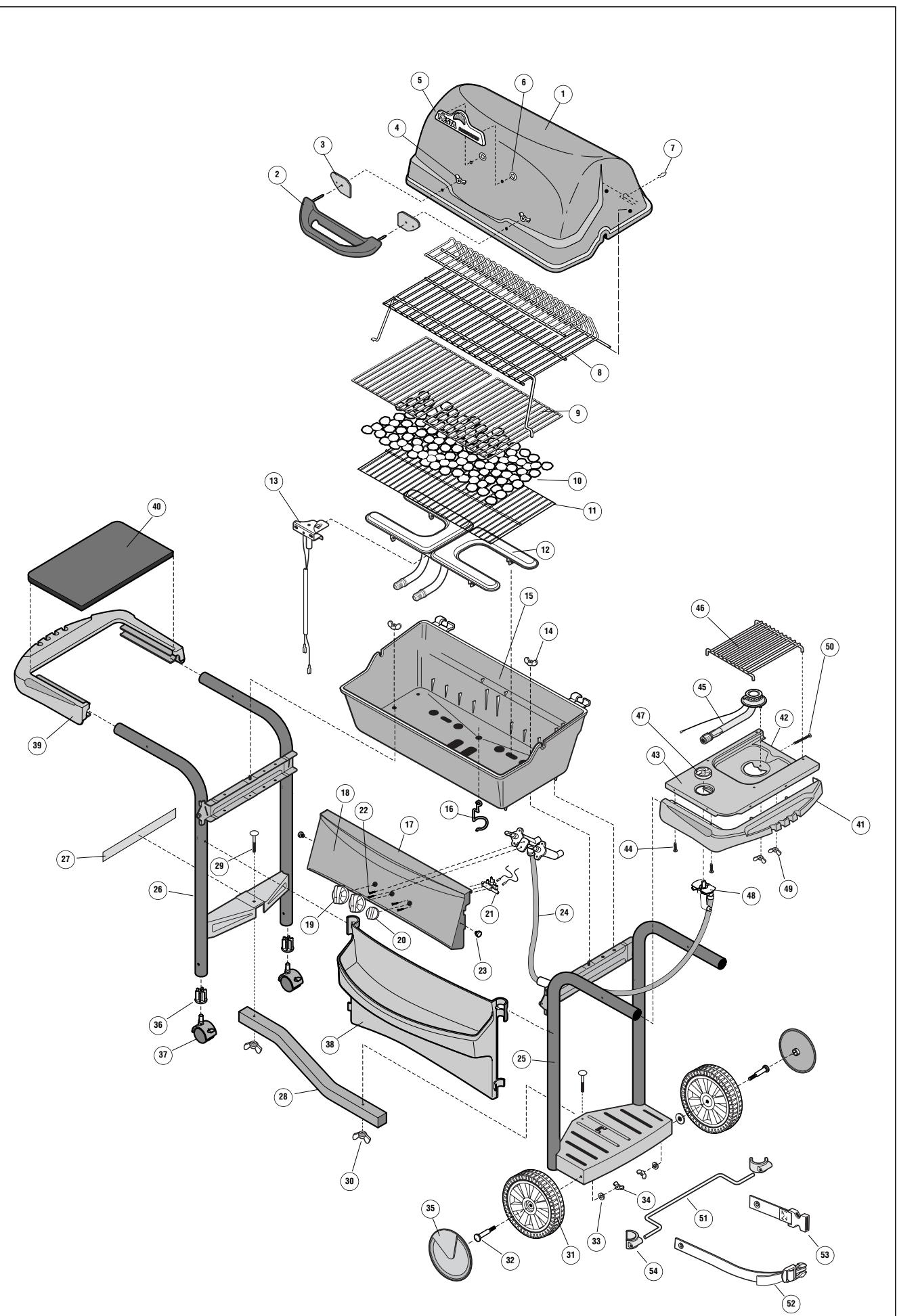

EXPLODED LAYOUT

DESCRIPTION	ITEM #	PART #	QTY
DYNASTY COVER	1	SM64-18	1
HANDLE	2	SP43-19	1
GASKET (BAG PACK SP118-24)	3	SP7-14	2
#10-24 WING NUT (BAG PACK SP118-24)	4	SP24-16	2
TEMPERATURE LOGO GAUGE	5	SP24-30	1
PUSH NUT LOGO GAUGE	6	SP33-16	2
COVER CLIP (BAG PACK SP135A-24)	7	SP4-15	1
CANTILEVER WARMING RACK	8	SP97-3	1
PORCELAIN COOK GRILLS	9	SP5-3	2

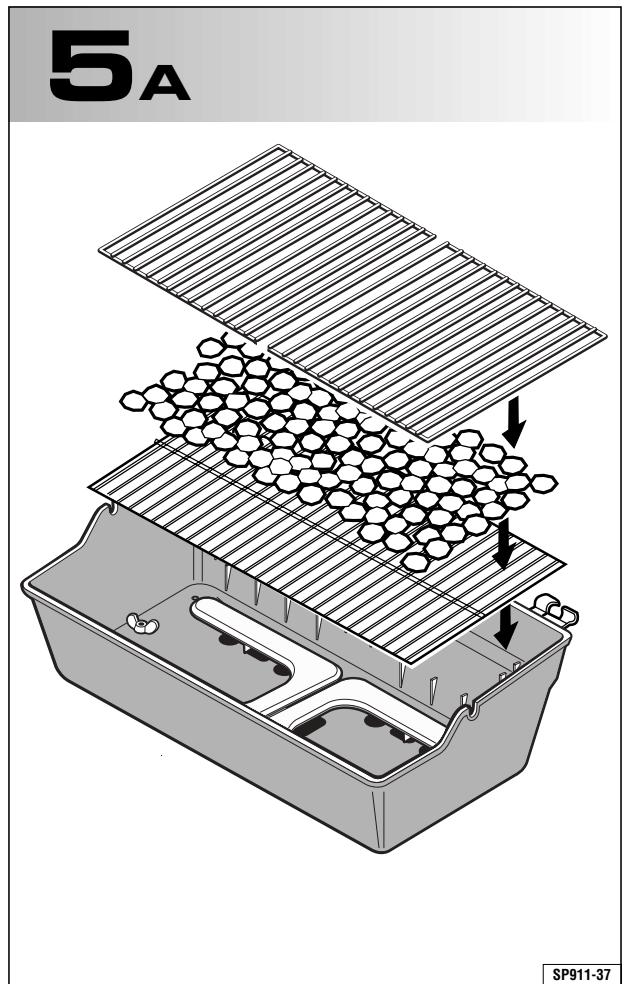

LAYA ROCK	10	SP2-28	1
LAYA GRILL	11	SP109-3	1
"H" BURNER STAINLESS STEEL	12	SM207-12	1
- COLLECTOR BOX - ELECTRODE - GROUND WIRE	13	SP40-20	1
CASTING LOCK (BAG PACK SP135A-24)	14	SP25-16	2
BASE	15	SM36-28	1
GREASE CUP CLIP	16	SP6-15	1
CONSOLE	17	SM36-31B	1
CONSOLE DECAL	18		1
KNOB	19	SP7-7	2
ROTARY IGNITOR KNOB	20	SP5A-7	1
ROTARY IGNITOR	21	SP33-20	1
#-62 X 3/8" TYPE C SCREW	22	SP2-21	4
CONSOLE LOCK (BAG PACK SP135A-24)	23	SP47-18	2
VALVE HOSE	24	SM353-4	1
RIGHT HAND LADDER ASSEMBLY	25	SM375-42B	1
LEFT HAND LADDER ASSEMBLY	26	SM372-42B	1
SERIAL RATING LABEL	27		1
BEAM	28	SM49-8B	1
STEP BOLT (BAG PACK SP135A-24)	29	SP49-18	2
BEAM TAPER WING NUT (BAG PACK SP135A-24)	30	SP26-16	2
WHEEL	31	SP17-22	2
WHEEL BOLT (BAG PACK SP135A-24)	32	SP65-18	2
WASHER (BAG PACK SP135A-24)	33	SP2-17	2
1/4-20 WING NUT (BAG PACK SP135A-24)	34	SP2-16	2

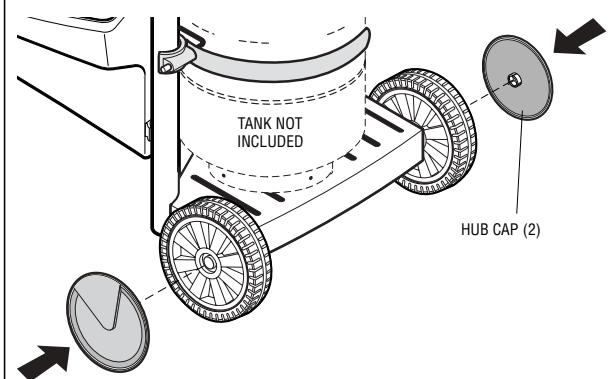

HUB CAP	35	SP21-33P	2
CASTER PLUG	36	SP5-34B	2
CASTOR	37	SP8A-22	2
FRONT PANEL	38	SP28A-9P	1
RESIN TRIM	39	SP27-9P	1
MDF SHELF INSERT	40	SP39-9B	1
SIDE BURNER FACTORY ASSEMBLY		SM409-42P	1
SIDE BURNER TRIM	41	SP47-9P	1
SIDE BURNER BASE	42	SM41A-2B	1
SIDE BURNER DECAL	43		1
#-8-18 X 1/2" SCREW	44	SP37-21	2
SIDE BURNER	45	SP52-12	1
SIDE BURNER GRILL	46	SP138-3	1
SIDE BURNER KNOB	47	SP9-7	1
VALVE BRACKET	48	SP22-6	1
#10-24 WING NUT (BAG PACK SP135A-24)	49	SP18-16	2
#10-24 X 1/3" SCREW (BAG PACK SP135A-24)	50	SP57-18	1

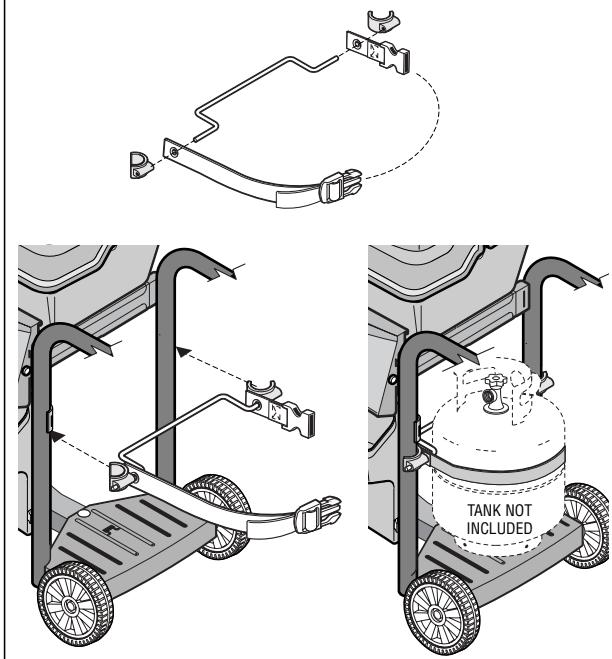

TANK WIRE	51	SP110-3	1
MALE TANK STRAP	52	SP23-15	1
FEMALE TANK STRAP	53	SP24-15	1
TANK CLIP	54	SP31-15	2

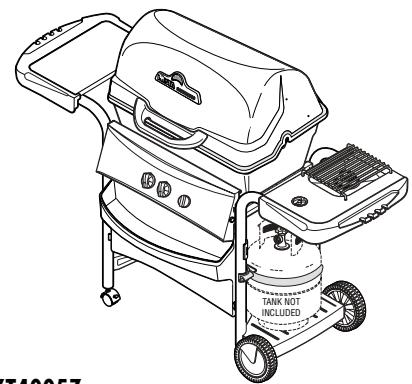

Fiesta Express

NO TOOLS REQUIRED!

MODEL XT40057

THIS GRILL IS FOR OUTDOOR USE ONLY

CAUTION: Read and follow all Safety Statements, Assembly Instructions, and Use and Care Manual Directions before attempting to assemble and cook.

Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.

WARNING

• Failure to follow all manufacturer's instructions could result in serious personal injury and/or property damage.

CAUTION

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING .
