Type de produit	Barbecue au gaz extérieur
Marque	FIESTA
Modèle	XH40058
Dimensions (approx.)	Largeur : 120 cm, Profondeur : 70 cm, Hauteur : 110 cm
Poids (approx.)	40 kg
Alimentation	Gaz propane (bouteille de propane liquide)
Surface de cuisson principale	Grille porcelanisée double (env. 50 x 40 cm)
Brûleur principal	Grand brûleur en inox en forme de H
Brûleur latéral	Brûleur latéral intégré (Side Burner)
Allumage	Allumeur rotatif intégré
Indicateur de température	Thermomètre sur le couvercle
Matériau du couvercle	Acier peint avec poignée isolante
Réchaud	Grille-réchaud inférieure
Roches céramiques	Incluses (pour une cuisson homogène)
Bac à graisse	Avec clip de fixation, amovible
Roues et roulettes	2 roues de 6 pouces + 2 roulettes pivotantes
Étagère	Étagère en MDF avec garniture résine
Montage	Nécessite assemblage (notice incluse)
Utilisation	Extérieur uniquement (pas d'utilisation en intérieur)
Pièces détachées	Nombreuses pièces listées dans la notice (couvercle, grilles, brûleur, etc.)
Garantie	Consulter le manuel pour les détails

FOIRE AUX QUESTIONS - XH40058 FIESTA

Comment assembler le barbecue FIESTA XH40058 ?

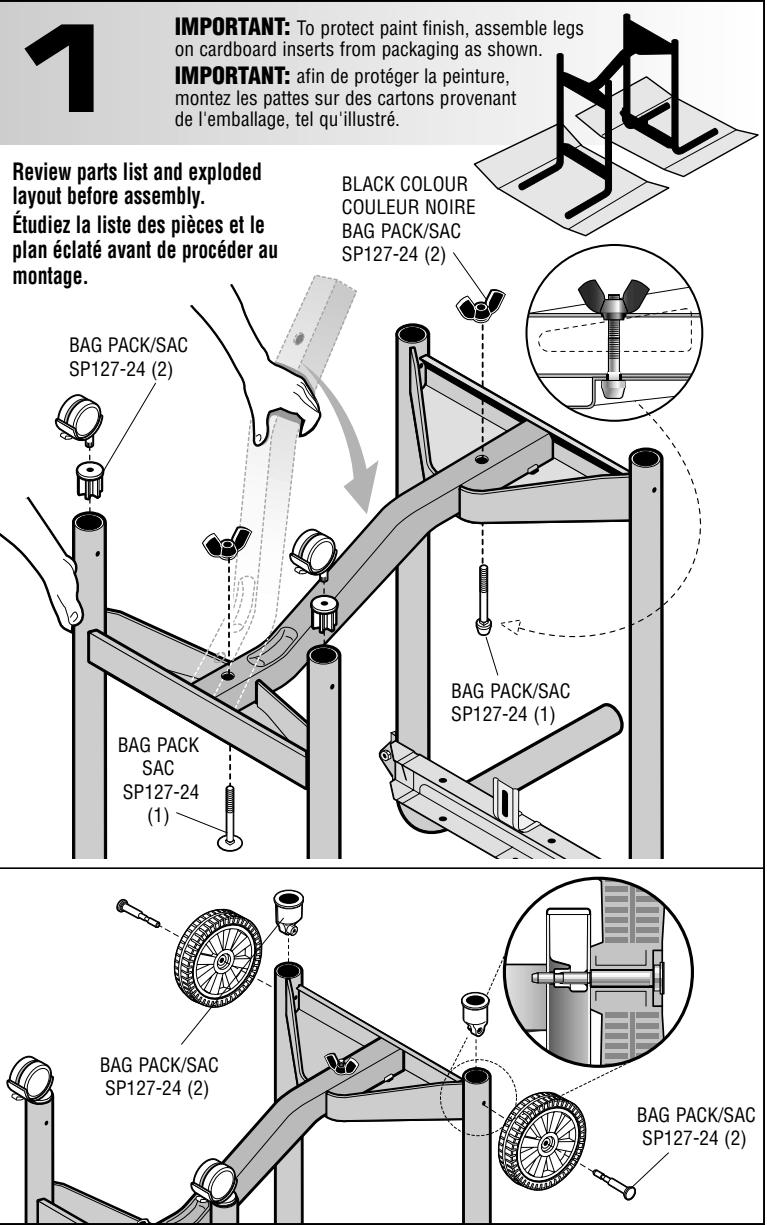

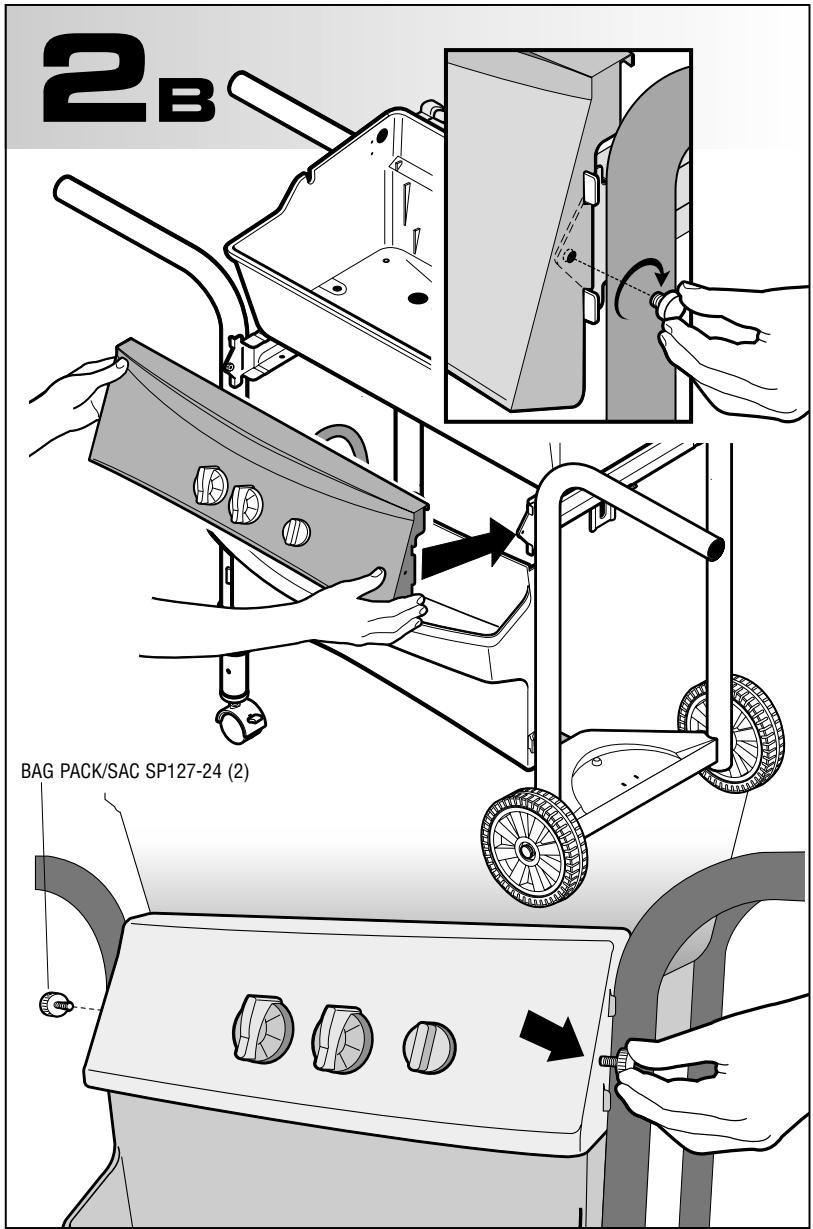

Suivez la notice de montage fournie. Le plan éclaté liste toutes les pièces avec leurs références. Utilisez les sacs de visserie (SP127-24, SP132-24) pour les fixations. Portez des gants pour les arêtes vives.

Comment brancher la bouteille de propane ?

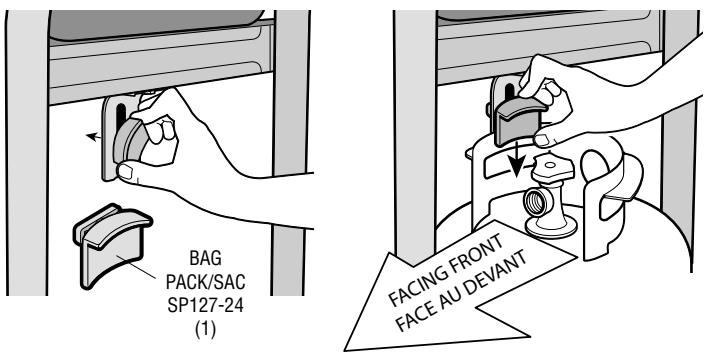

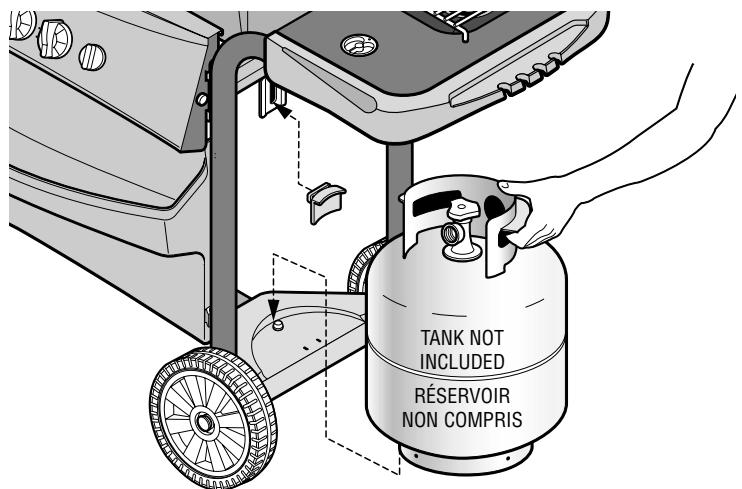

Assurez-vous que le robinet de la bouteille est fermé. Raccordez le tuyau/régulateur (pièce SP150-4) à la bouteille de propane liquide avec l'écrou Q.C.C.I. Serrez à la main. Vérifiez l'étanchéité avec de l'eau savonneuse.

Comment allumer le barbecue ?

Ouvrez le couvercle avant d'allumer. Tournez le bouton de l'allumeur rotatif (pièce SP5A-7) dans le sens horaire jusqu'à entendre un déclic. Si l'allumage échoue, attendez 5 minutes avant de réessayer. Utilisez un briquet long si nécessaire.

Comment nettoyer les grilles de cuisson ?

Les grilles porcelanisées (pièce SP5-3) se nettoient facilement après refroidissement avec une brosse métallique et de l'eau savonneuse. Évitez les produits abrasifs qui rayent l'émail.

Comment vidanger le bac à graisse ?

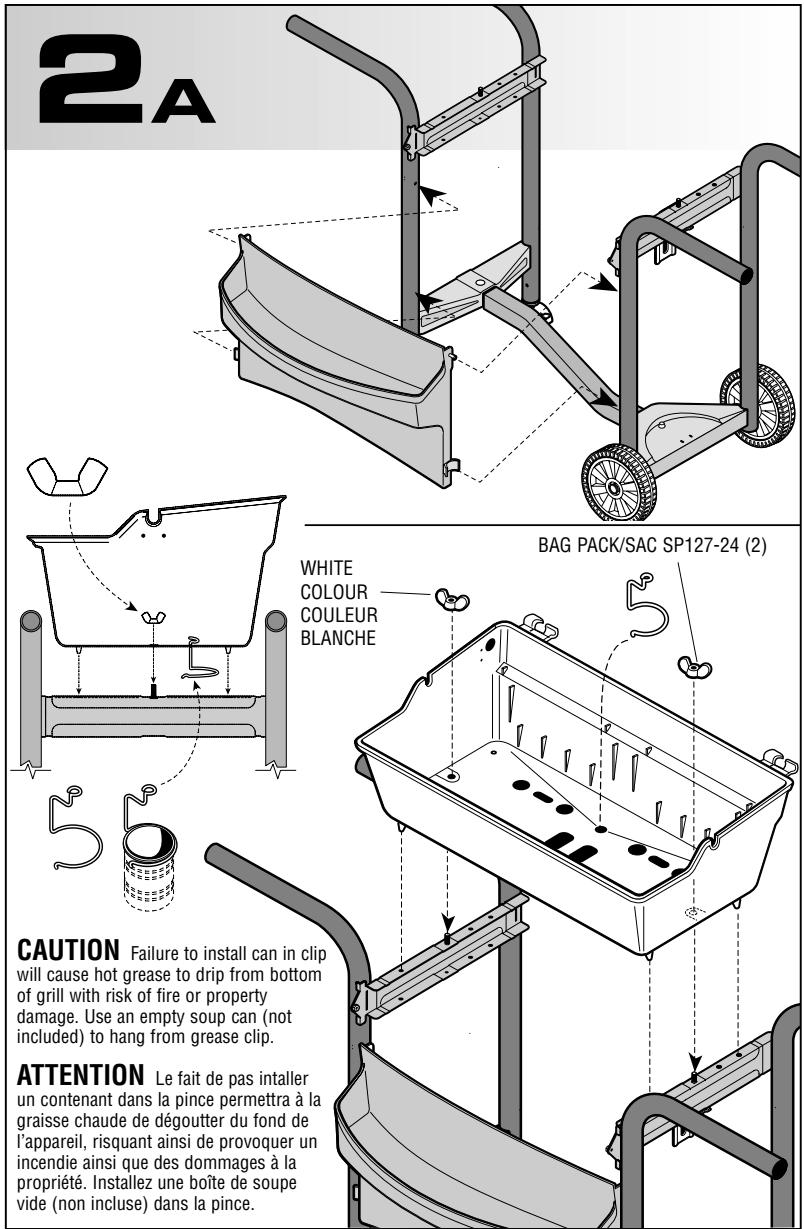

Le bac à graisse (clip SP6-15) est amovible. Attendez que le barbecue soit froid, retirez-le et jetez les graisses dans un récipient approprié. Nettoyez-le avec de l'eau chaude savonneuse.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'électrode (pièce SP9A-20) est propre et bien positionnée. Assurez-vous que la bouteille de gaz est ouverte. Si l'allumeur rotatif ne produit pas d'étincelle, remplacez la pile (si applicable) ou nettoyez les contacts.

Comment entretenir le brûleur en inox ?

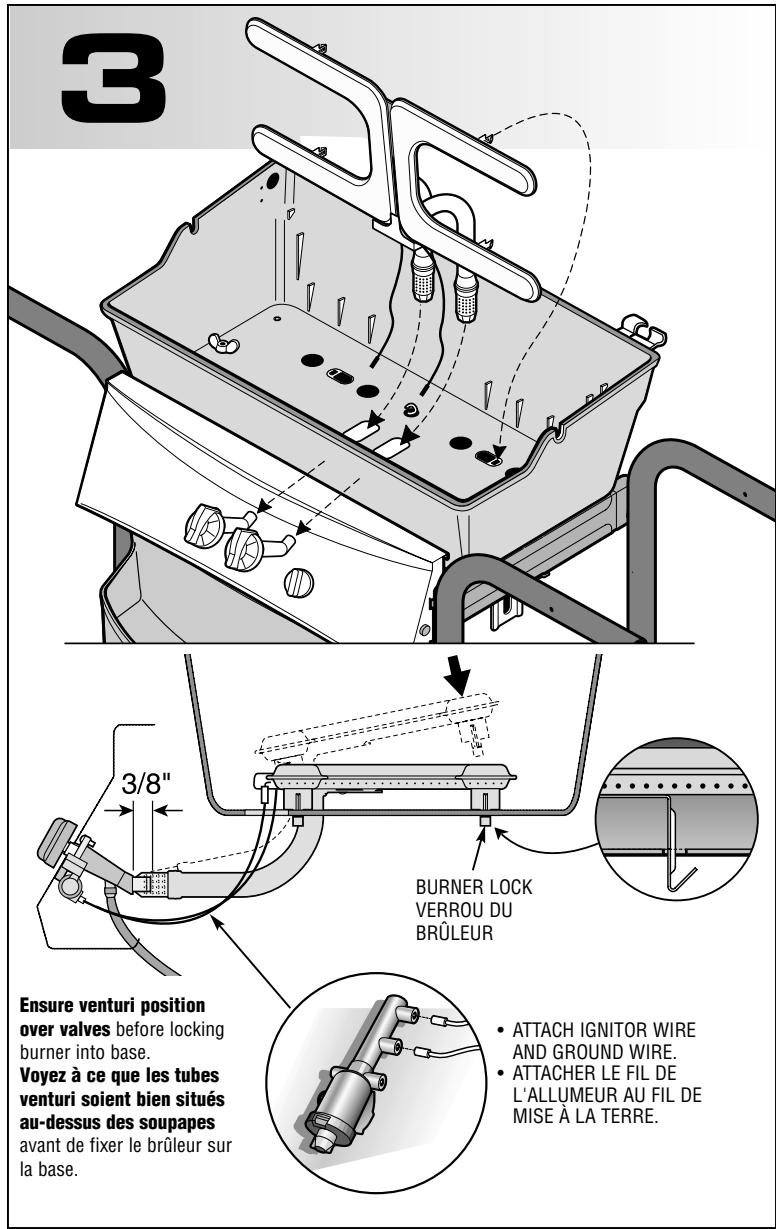

Le brûleur principal (SM125-12) peut être démonté pour nettoyage. Utilisez une brosse douce pour enlever les résidus. Vérifiez que les orifices ne sont pas obstrués. Remontez correctement après nettoyage.

Est-il possible d'utiliser le barbecue par temps de pluie ?

Non, ce barbecue est conçu pour une utilisation en extérieur uniquement. Ne l'utilisez pas sous la pluie ou en cas de vent fort. Rangez-le à l'abri ou sous une housse (couvercle SP30-1B) lorsqu'il n'est pas utilisé.

Comment remplacer les roches céramiques ?

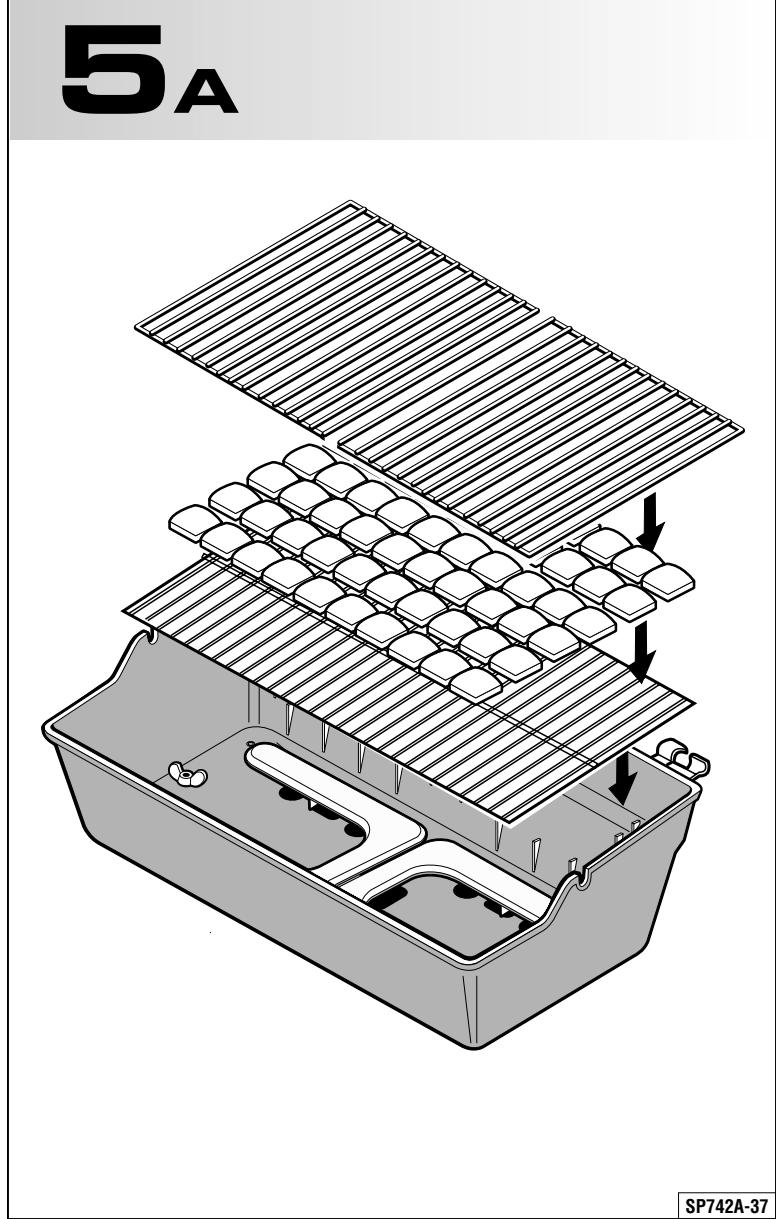

Les tuiles céramiques (SP7-28) se placent sur la grille à lave (SP109-3). Si elles sont encrassées ou fissurées, remplacez-les par des neuves (réf. SP7-28). Disposez-les uniformément.

Où trouver des pièces détachées pour ce modèle ?

La notice contient une liste complète des pièces avec leurs références (ex: SP30-1B pour le couvercle). Contactez le service après-vente FIESTA ou cherchez sur des sites spécialisés en pièces de barbecue.

MODE D'EMPLOI XH40058 FIESTA

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

Q. C. C. I. NUT ÉCROU Q. C. C. I. HOSE/REGULATOR TUYAU/DETENDEUR Q. C. C. I. NUT ÉCROU Q. C. C. I. HOSE/REGULATOR TUYAU/DETENDEUR

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
COVER	1	SP30-1B	1	COUVERCLE
HANDLE	2	SP37-19ND	1	POIGNée
LH HANDLE BRACKET	3	SP32-19B	1	EMBOUT DE LA POIGNEE (GAUCHE)
RH HANDLE BRACKET	4	SP33-19B	1	EMBOUT DE LA POIGNEE (DROIT)
HANDLE GUARD (BAG PACK SP132-24)	5	SP26-6	2	MANCHON DE LA POIGNEE (SAC SP132-24)
#10-24 WING NUT (BAG PACK SP132-24)	6	SP24-16	2	ÉCRU À ORELLES NO 10-24 (SAC SP132-24)
#10-24 X 3.75 BOLT (BAG PACK SP132-24)	7	SP61-18	2	BOULON NO 10-24 X 3.75 (SAC SP132-24)
HEAT INDICATOR	8	SP9-30	1	INDICATEUR DE TEMPERATURE
LOGO	9	SP676-26	1	LOGO
PUSH NUT LOGO GAUGE	10	SP33-16	2	ÉCRU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP127-24)	11	SP4-15	1	PINCIN DU COUVERCLE (SAC SP127-24)
LOWER WARMING RACK	12	SP107-3	1	GRILLE-RéCHAUD INFERIEUR
PORCELAIN COOK GRILLS	13	SP5-3	2	GRILLE PORCELANISEES
CERAMIC ROCK	14	SP7-28	1	TIULES DE CERAMIQUES
LAVA GRILL	15	SP109-3	1	GRILLE POUR PIERRE DE LAVE
LARGE "H" BURNER STAINLESS STEEL	16	SM125-12	1	GRANDE BRULEUR "H" EN INOX
COLLECTOR BOX	17	SP88-20	1	GARNITURE DU BRULEUR
ELECTRODE	18	SP9A-20	1	ELECTRODE
GROUND WIRE	19	SP31-20	1	FIL DE MISE À LA TERRE
CASTING LOCK (BAG PACK SP127-24)	20	SP25-16	2	ÉCRU DE LA BASE (SAC SP127-24)
BASE	21	SM36-28	1	BASE
GREASE CUP CLIP	22	SP6-15	1	PINCSE DU BAC À GRAISSE
CONSOLE	23	SM36-31B	1	CONSOLE
CONSOLE DECAL	24		1	DECALCOMANIE DE LA CONSOLE
KNOB	25	SP7-7	2	BOUTON
ROTARY IGNITOR KNOB	26	SP5A-7	1	BOUTON À L'ALLUMEUR ROTATIF
ROTARY IGNITOR	27	SP33-20	1	L'ALLUMEUR ROTATIF
#8-32 X 3/8" TYPE C SCREW	28	SP2-21	4	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP127-24)	29	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	30	SP150-4	1	SUPPORT DE LA SUAPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY	31	SM373-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	32	SM372-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	33		1	PLAQUE SIGNALÉTIQUE SÉRIE
BEAM	34	SM49-88	1	SUPPORT TRANVERSAL
TANK BOLT (BAG PACK SP127-24)	35	SP48-18	1	ÉCRU DU RÉSERVOIR (SAC SP127-24)
STEP BOLT (BAG PACK SP127-24)	36	SP49-18	1	BOULON À Tête PLATE (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)	37	SP26-16	2	ÉCRU À ORELLES SUPPORT TRANVERSAL
TANK BRACKET (BAG PACK SP127-24)	38	SP21-6	1	SUPPORT DU RÉSERVOIR (SAC SP127-24)
WHEEL	39	SP16-22	2	ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP127-24)	40	SP12-32	2	ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24)	41	SP29-15	2	VERROU D'ESSIEU (SAC SP127-24)

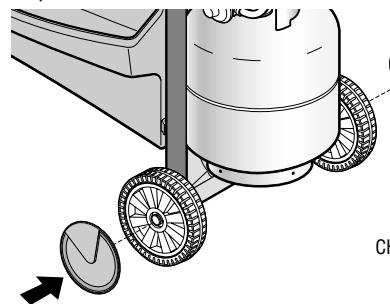

HUB CAP	42	SP20-33P	2	CHAPEAU DE MOYEU
CASTER PLUG	43	SP5-34B	2	EMBOUT DE FIXATION DE LA ROULETTE
CASTOR	44	SP6-22	2	ROULETTE
FRONT PANEL	45	SP28A-9B	1	PANNEAU AVANT
RESIN TRIM	46	SP27-9B	1	GARNITURE EN RÉSINE
MDF SHELF INSERT	47	SP39-9	1	ÉTAGÈRE

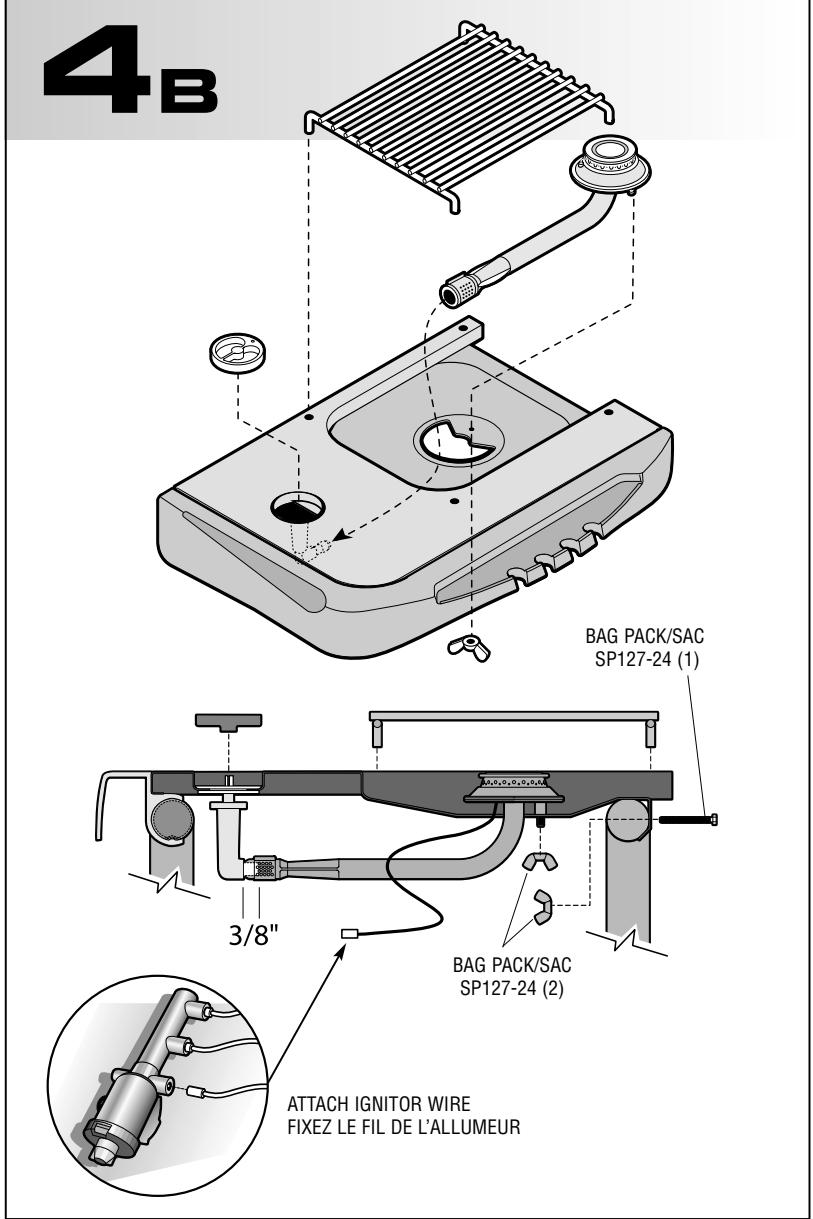

SIDE BURNER FACTORY ASSEMBLY		SM388-42B	1	SUPPORT DU BRULEUR LATERAL
SIDE BURNER TRIM		SP26-9B	1	GARNITURE DU BRULEUR LATERAL
SIDE BURNER BASE		SM41-48	1	BASE DU BRULEUR LATERAL
SIDE BURNER DECAL		50		ÉTIQUETTE DU BRULEUR LATERAL
#10-24 X 1/2" HEX BOLT		51	SP32-18	VIS À METÁL HEXAGONALE NO 10-24 X 1/2PO
#10-24 FLANGE HEX HEAD NUT		52	SP23-16	1
#8-18 X 1/2" SCREW		53	SP37-21	2
#8 X 3/8" SCREW		54	SP21-21	1
#8 X 3/8" SCREW		55	SP52-12	1
SIDE BURNER GRILL		56	SP135-3	1
SIDE BURNER KNOB		57	SP9-7	1
VALVE BRACKET		58	SP22-6	1
#10-24 WING NUT (BAG PACK SP127-24)		59	SP18-16	2
#10-24 X 1 3/4" SCREW (BAG PACK SP127-24)		60	SP57-18	1

THIS GRILL IS FOR OUTDOOR USE ONLY

Caution:

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil.

À l'intention de l'installateur / monteur: Laissez ces directives au consommateur.

Au consommateur: Conserve ce manuel pour utilisation ultérieure.

4 AVENTISSEMENT

Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

Attention

• Certaines pièces peuvent présenter des arêtes vives - surtout là où le manuel le souligne. Au besoin, portez des gants.

SP742A-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
