XT40046 - Barbecue FIESTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	XT40046
Source d'énergie	Propane liquide (gaz)
Nombre de brûleurs	1 brûleur principal en forme de H
Matériau des grilles	Fonte émaillée
Grille de réchaud	Oui, incluse
Grille pivotante	Oui
Allumage	Allumeur rotatif intégré
Matériau du cadre	Acier avec éléments en inox
Tablettes latérales	2 tablettes en résine avec inserts inox
Roues	2 roues avec frein
Bac à graisse	Avec pince de fixation
Assemblage	Sans outils requis
Entretien	Nettoyer régulièrement les grilles, le bac à graisse et le brûleur
Sécurité	Utiliser un réservoir de propane homologué, ne pas obstruer le tuyau, garder à l'écart des matériaux inflammables
Pièces détachées disponibles	Couvercle, brûleur, grilles, thermomètre, roues, etc.
Garantie	Garantie limitée du fabricant (non précisée dans la notice)
Dimensions	Non communiquées dans la notice
Poids	Non communiqué

FOIRE AUX QUESTIONS - XT40046 FIESTA

Quel type de gaz utiliser pour le barbecue FIESTA XT40046 ?

Utilisez uniquement du propane liquide conforme aux normes locales. Ne jamais utiliser de gaz butane ou autre combustible.

Comment assembler le barbecue sans outils ?

L'assemblage se fait sans outils grâce à des écrous à oreilles et des vis spéciales. Suivez le plan éclaté fourni dans la notice pour un montage correct.

Comment nettoyer les grilles en fonte ?

Après refroidissement, frottez les grilles avec une brosse métallique et de l'eau savonneuse. Rincez et séchez. Évitez les produits abrasifs.

Où se trouve le bac à graisse et comment le nettoyer ?

Le bac à graisse est fixé sous la base par une pince. Retirez-le régulièrement, jetez les résidus et lavez-le à l'eau chaude savonneuse.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert, que l'allumeur rotatif fonctionne (tournez le bouton), et que l'électrode est propre. Si nécessaire, remplacez la pile de l'allumeur.

Le barbecue est-il garanti ?

Oui, le FIESTA XT40046 bénéficie d'une garantie limitée du fabricant. Consultez la notice pour les conditions exactes.

Quelles sont les consignes de sécurité importantes ?

Lisez attentivement la notice avant utilisation. Ne jamais utiliser à l'intérieur, gardez le tuyau éloigné des surfaces chaudes, et fermez le gaz après usage.

Puis-je utiliser le barbecue par temps de pluie ?

Non, le barbecue doit être utilisé à l'extérieur dans un endroit bien ventilé. Évitez la pluie et les vents forts pour des raisons de sécurité et de performance.

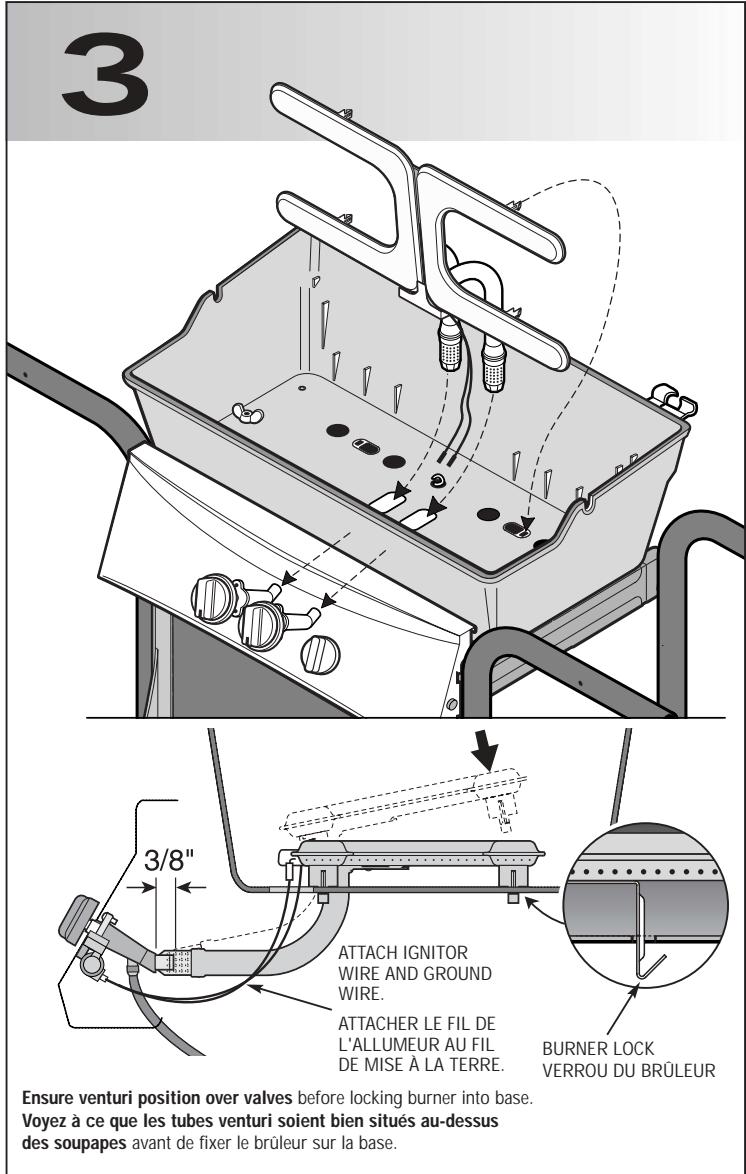

Comment remplacer le brûleur ?

Déposez les grilles et la barre intelligente, dévissez les fixations du brûleur, puis installez le nouveau brûleur en inox en suivant l'ordre inverse.

Le barbecue dispose-t-il d'une grille de réchaud ?

Oui, une grille de réchaud (warming rack) est incluse pour maintenir les aliments au chaud pendant la cuisson.

MODE D'EMPLOI XT40046 FIESTA

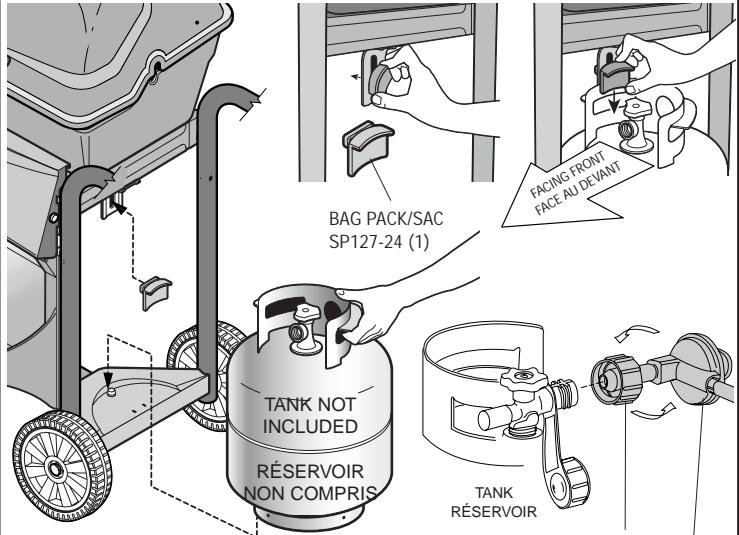

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

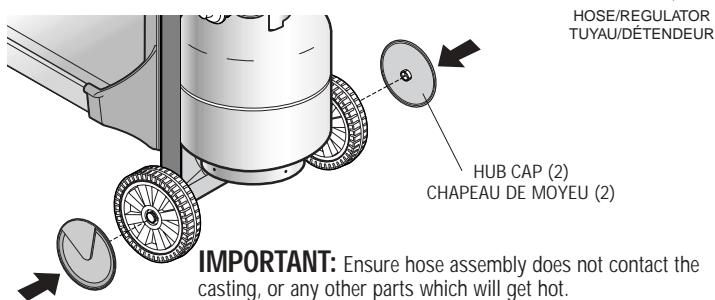

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

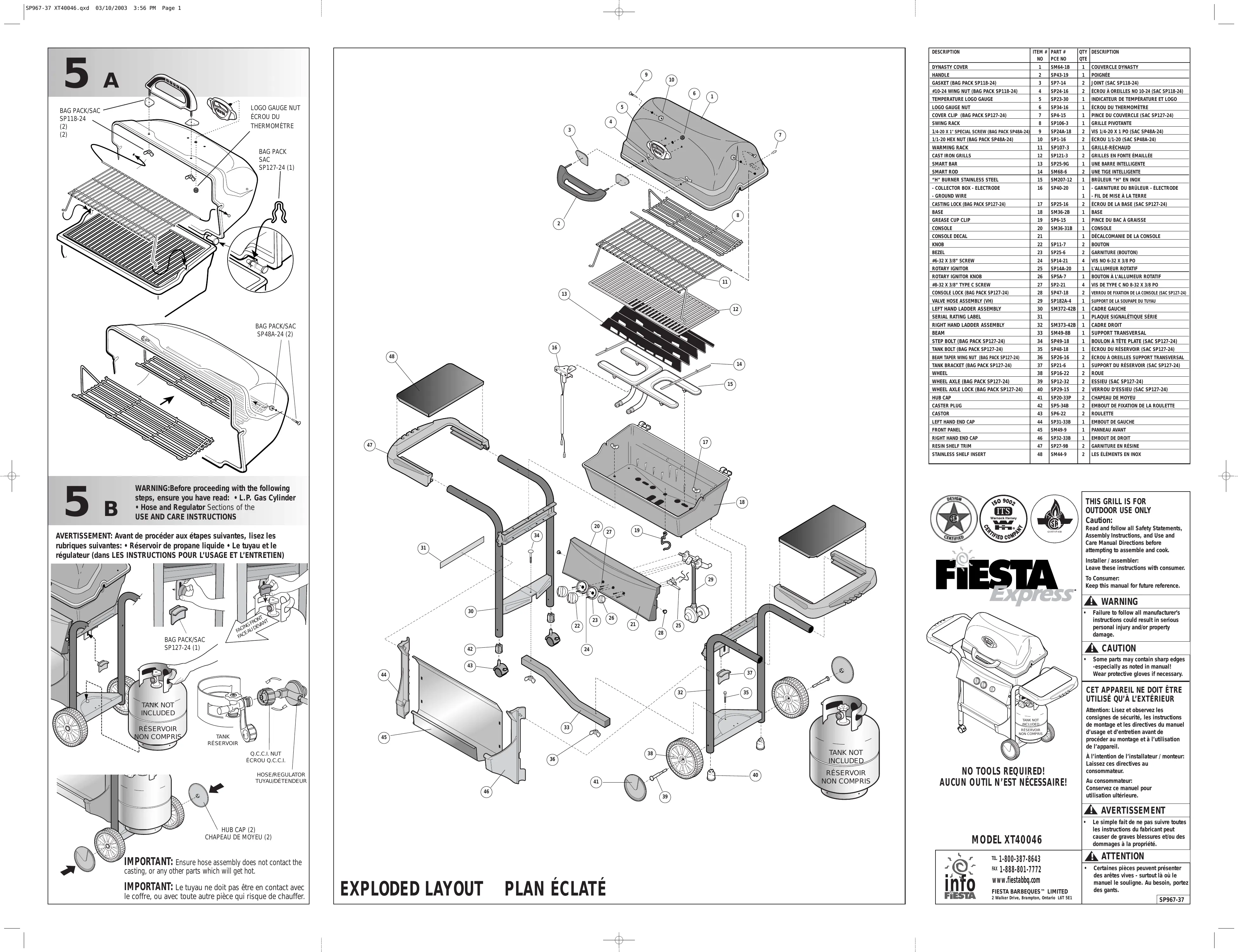

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
DYNASTY COVER	1	SM64-1B	1	COUVERCLE DYNASTY
HANDLE	2	SP43-19	1	POIGNEE
GASKET (BAG PACK SP118-24)	3	SP7-14	2	JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24)	4	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE	5	SP23-30	1	INDICATEUR DE TEMPERATURE ET LOGO
LOGO GAUGE NUT	6	SP34-16	1	ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP127-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP127-24)
SWING RACK	8	SP106-3	1	GRILLE PIVOTANTE
1/4-20 X 1" SPECIAL SCREW (BAG PACK SP48A-24)	9	SP24A-18	2	VIS 1/4-20 X 1 PO (SAC SP48A-24)
1/1-20 HEX NUT (BAG PACK SP48A-24)	10	SP1-16	2	ÉCROU 1/1-20 (SAC SP48A-24)
WARMING RACK	11	SP107-3	1	GRILLE-RéCHAUD
CAST IRON GRILLS	12	SP121-3	2	GRILLES EN FONTE ÉMAILLEE
SMART BAR	13	SP25-9G	1	UNE BARRE INTELLIGENTE
SMART ROD	14	SM68-6	2	UNE TIGE INTELLIGENTE
"H" BURNER STAINLESS STEEL	15	SM207-12	1	BRULEUR "H" EN INOX
- COLLECTOR BOX - ELECTRODE	16	SP40-20	1	- GARNITURE DU BRULEUR - ÉLECTRODE
- GROUND WIRE			1	- FIL DE MISE À LA TERRE
CASTING LOCK (BAG PACK SP127-24)	17	SP25-16	2	ÉCROU DE LA BASE (SAC SP127-24)
BASE	18	SM36-2B	1	BASE
GREASE CUP CLIP	19	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	20	SM36-31B	1	CONSOLE
CONSOLE DECAL	21		1	DECALCOMANIE DE LA CONSOLE
KNOB	22	SP11-7	2	BOUTON
BEZEL	23	SP25-6	2	GARNITURE (BOUTON)
#6-32 X 3/8" SCREW	24	SP14-21	4	VIS NO 6-32 X 3/8 PO
ROTARY IGNITOR	25	SP14A-20	1	L'ALLUMEUR ROTATIF
ROTARY IGNITOR KNOB	26	SP5A-7	1	BOUTON À L'ALLUMEUR ROTATIF
#8-32 X 3/8" TYPE C SCREW	27	SP2-21	4	VIS DE TYPE C NO 8-32 X 3/8 PO

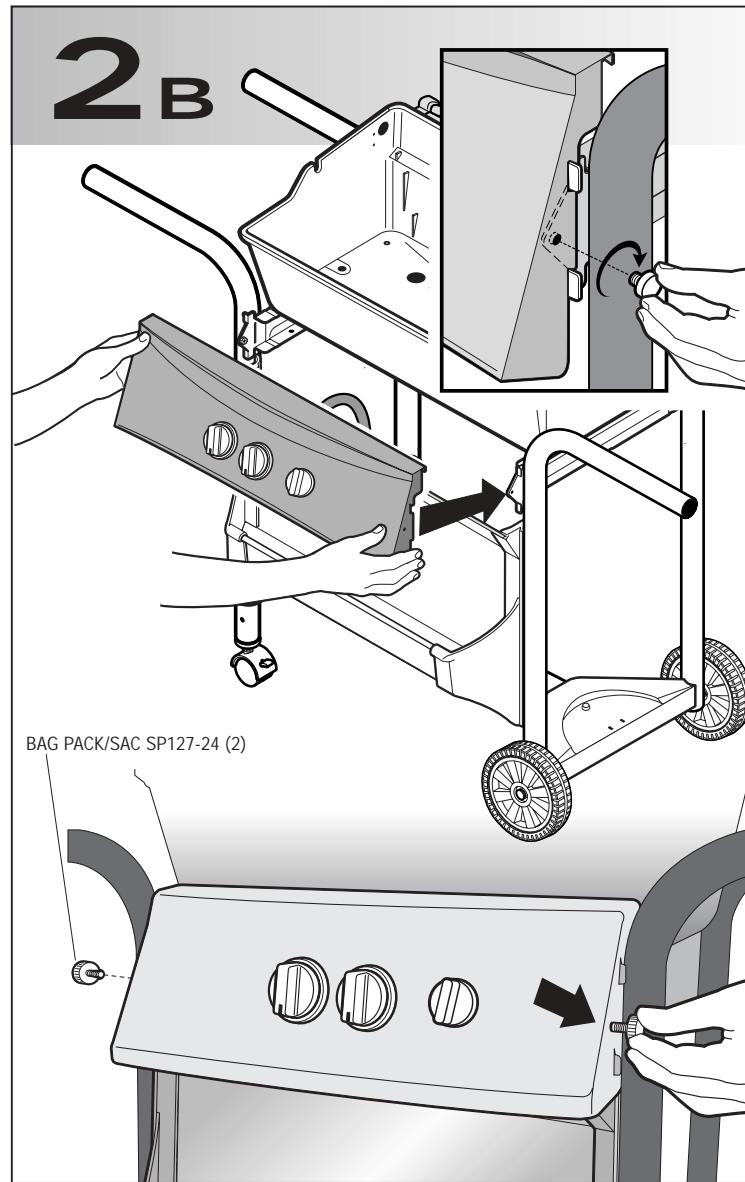

CONSOLE LOCK (BAG PACK SP127-24)	28	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
VALVE HOSE ASSEMBLY (VH)	29	SP182A-4	1	SUPPORT DE LA SOUPAPE DU TUYAU
LEFT HAND LADDER ASSEMBLY	30	SM372-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	31		1	PLAQUE SIGNALÉTIQUE Série
RIGHT HAND LADDER ASSEMBLY	32	SM373-42B	1	CADRE DROIT
BEAM	33	SM49-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP127-24)	34	SP49-18	1	BOULON À Tête PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24)	35	SP48-18	1	ÉCROU DU RÉSERVOIR (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)	36	SP26-16	2	ÉCROU À ORELLES SUPPORT TRANVERSAL
TANK BRACKET (BAG PACK SP127-24)	37	SP21-6	1	SUPPORT DU RÉSERVOIR (SAC SP127-24)
WHEEL	38	SP16-22	2	ROUE

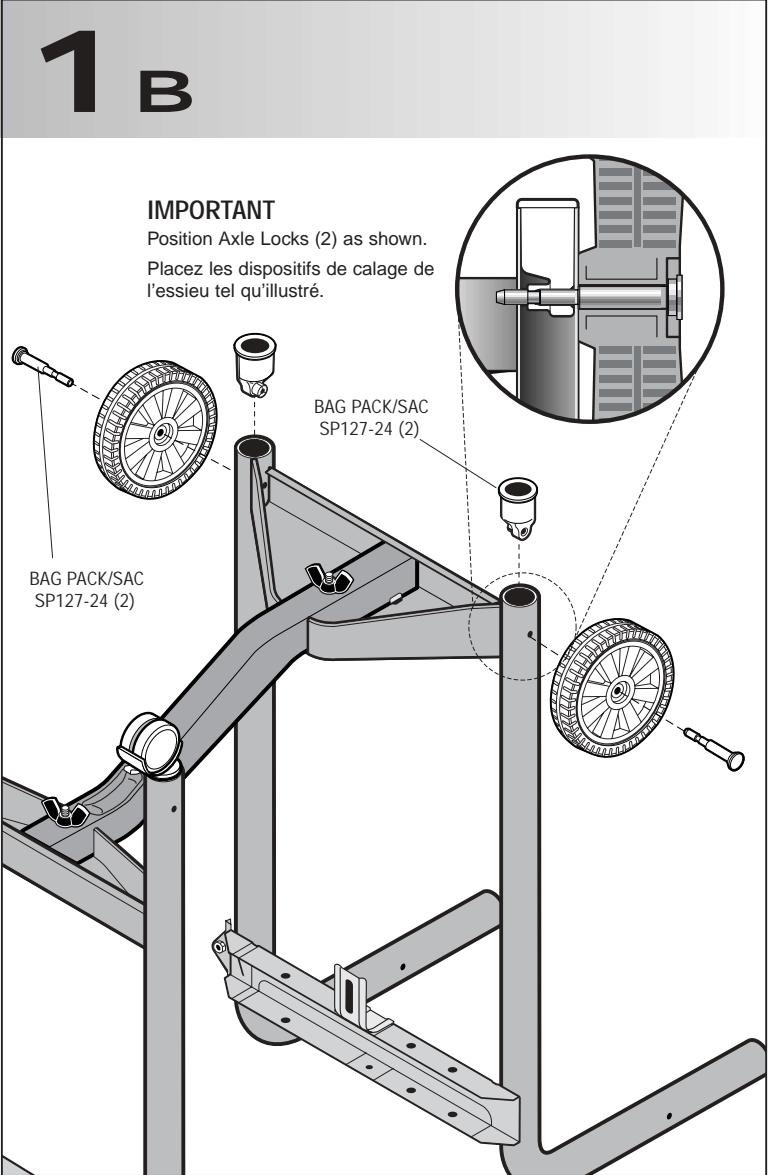

WHEEL AXLE (BAG PACK SP127-24)	39	SP12-32	2	ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24)	40	SP29-15	2	VERROU D'ESSIEU (SAC SP127-24)
HUB CAP	41	SP20-33P	2	CHAPEAU DE MOYEU
CASTER PLUG	42	SP5-34B	2	EMBOUT DE FIXATION DE LA ROULETTE

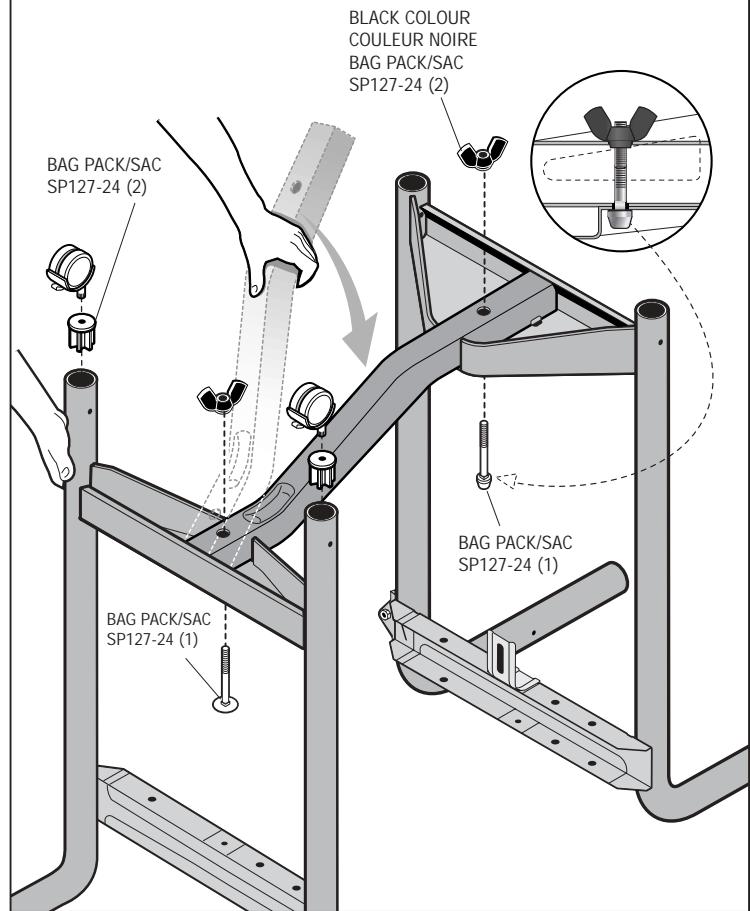

CASTOR	43	SP6-22	2	ROULETTE
LEFT HAND END CAP	44	SP31-33B	1	EMBOUT DE GAUCHE

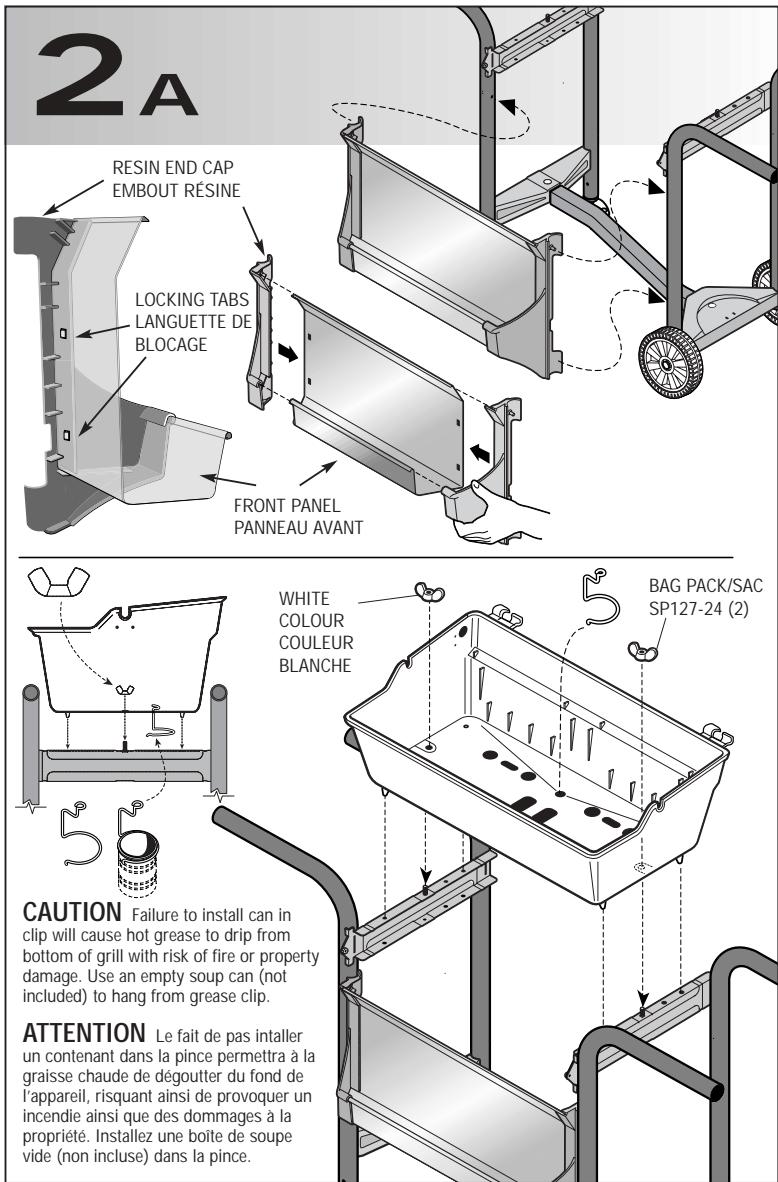

FRONT PANEL	45	SM49-9	1	PANNEAU AVANT
RIGHT HAND END CAP	46	SP32-33B	1	EMBOUT DE DROIT

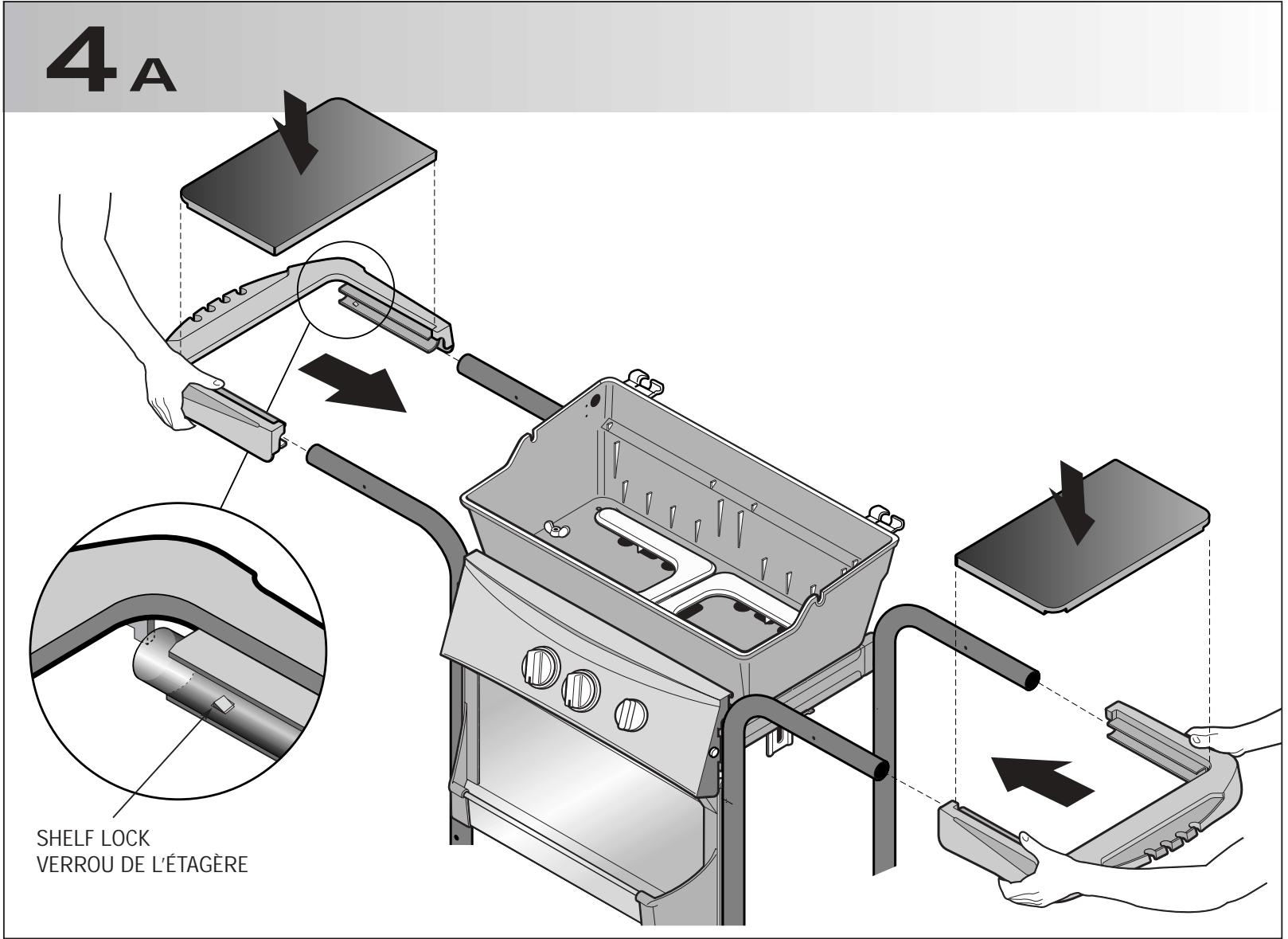

RESIN SHELF TRIM	47	SP27-9B	2	GARNITURE EN RÉSINE
STAINLESS SHELF INSERT	48	SM44-9	2	LES ÉLÉMENTS EN INOX

NO TOOLS REQUIRED! AUCUN OUTIL N'EST NECESSAIRE!

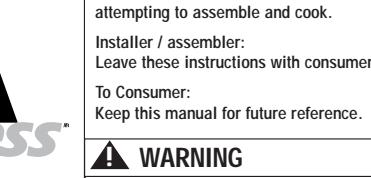

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil. À l'intention de l'installateur / monteur. Laissez ces directives au consommateur. Au consommateur: Conservez ce manuel pour utilisation ultérieure.

MODEL XT40046

37-8643

11-7772

obq. com

Fiesta BarbeQuest™ LIMITED 2 Walker Drive, Brampton, Ontario L6T 5E1

AVENTISSEMENT

• Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

ATTENTION

Certaines pièces peuvent partager des arêtes vives - surtout là où le manuel le souligne. Au besoin, portez des gants.

SP967-37

CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
