XT40050 - Barbecue FIESTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	XT40050
Alimentation	Propane liquide (bouteille non fournie)
Brûleurs	1 brûleur principal « H » en inox + 1 barre intelligente
Grilles de cuisson	2 grilles en fonte émaillée
Grille de réchauffage	1 grille cantilever (grille de réchauffage)
Allumage	Allumeur rotatif intégré
Indicateur de température	Thermomètre sur le couvercle
Matériaux principaux	Brûleur en inox, grilles en fonte émaillée, garnitures en résine
Dimensions (approx.)	Barbecue compact, dimensions non spécifiées
Poids (approx.)	Non spécifié, environ 20-30 kg
Nombre de roulettes	2 roues + 2 roulettes (4 points de mobilité)
Entretien et nettoyage	Vidange régulière du bac à graisse, nettoyage des grilles
Sécurité	Suivre les consignes du manuel : tuyau et détendeur, mise à la terre
Pièces détachées et réparabilité	Pièces listées dans le plan éclaté, disponibles via le fabricant
Garantie	Consulter le manuel ou le site du fabricant
Assemblage	Outils non nécessaires, assemblage simple
Usage	Usage domestique extérieur uniquement
Service client	Tél. [phone], www.fiestabbbq.com

FOIRE AUX QUESTIONS - XT40050 FIESTA

Comment assembler le barbecue XT40050 ?

Aucun outil n'est nécessaire. Suivez le plan éclaté fourni dans la notice. Commencez par fixer les cadres latéraux, puis le panneau avant, les garnitures en résine, et enfin les grilles et le couvercle.

Comment brancher la bouteille de propane ?

Raccordez le tuyau/détendeur à la bouteille de propane liquide. Assurez-vous que le tuyau n'est pas en contact avec des surfaces chaudes. Serrez manuellement et vérifiez l'étanchéité avec de l'eau savonneuse.

Que faire si l'allumeur rotatif ne fonctionne pas ?

Vérifiez que l'électrode est propre et bien positionnée. Assurez-vous que le fil de mise à la terre est connecté. Si le problème persiste, remplacez l'allumeur (réf. SP14A-20).

Comment nettoyer les grilles en fonte ?

Laissez refroidir, puis frottez avec une brosse métallique. Pour un nettoyage en profondeur, utilisez de l'eau chaude savonneuse et séchez immédiatement pour éviter la rouille. Huilez légèrement avant la prochaine utilisation.

Où trouver des pièces de rechange ?

Consultez le plan éclaté dans la notice pour identifier les numéros de pièce (ex: SP2-3G pour les grilles). Contactez le service client FIESTA au 1-800-387-8643 ou visitez www.fiestabbbq.com.

Le barbecue peut-il être utilisé par temps de pluie ?

Non, le barbecue est conçu pour un usage extérieur uniquement et doit être protégé de la pluie. Utilisez-le dans un endroit sec et bien ventilé.

Comment entretenir le bac à graisse ?

Videz le bac à graisse après chaque utilisation pour éviter les incendies. Nettoyez-le avec de l'eau savonneuse et vérifiez qu'il est bien clipsé (pince SP6-15).

Pourquoi la flamme est-elle jaune ou irrégulière ?

Cela peut être dû à un brûleur obstrué. Nettoyez le brûleur « H » (SM207A-12) avec une brosse et vérifiez que les orifices ne sont pas bouchés. Assurez-vous que le détendeur fonctionne correctement.

Quel type de propane utiliser ?

Utilisez du propane liquide en bouteille (standard). Le barbecue est livré avec un tuyau et détendeur adaptés. Ne pas utiliser de gaz butane.

Que faire en cas de fuite de gaz ?

Fermez immédiatement la bouteille de propane. Éloignez-vous de toute source d'inflammation. Aérez la zone et vérifiez les raccords avec de l'eau savonneuse. Si la fuite persiste, contactez le service après-vente.

MODE D'EMPLOI XT40050 FIESTA

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Reservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre ou avec toute autre pièce qui risque de chauffer.

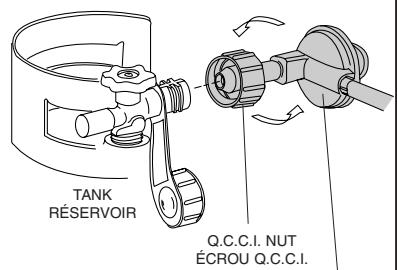

HOSE/REGULATOR TUYAU/DETENDEUR

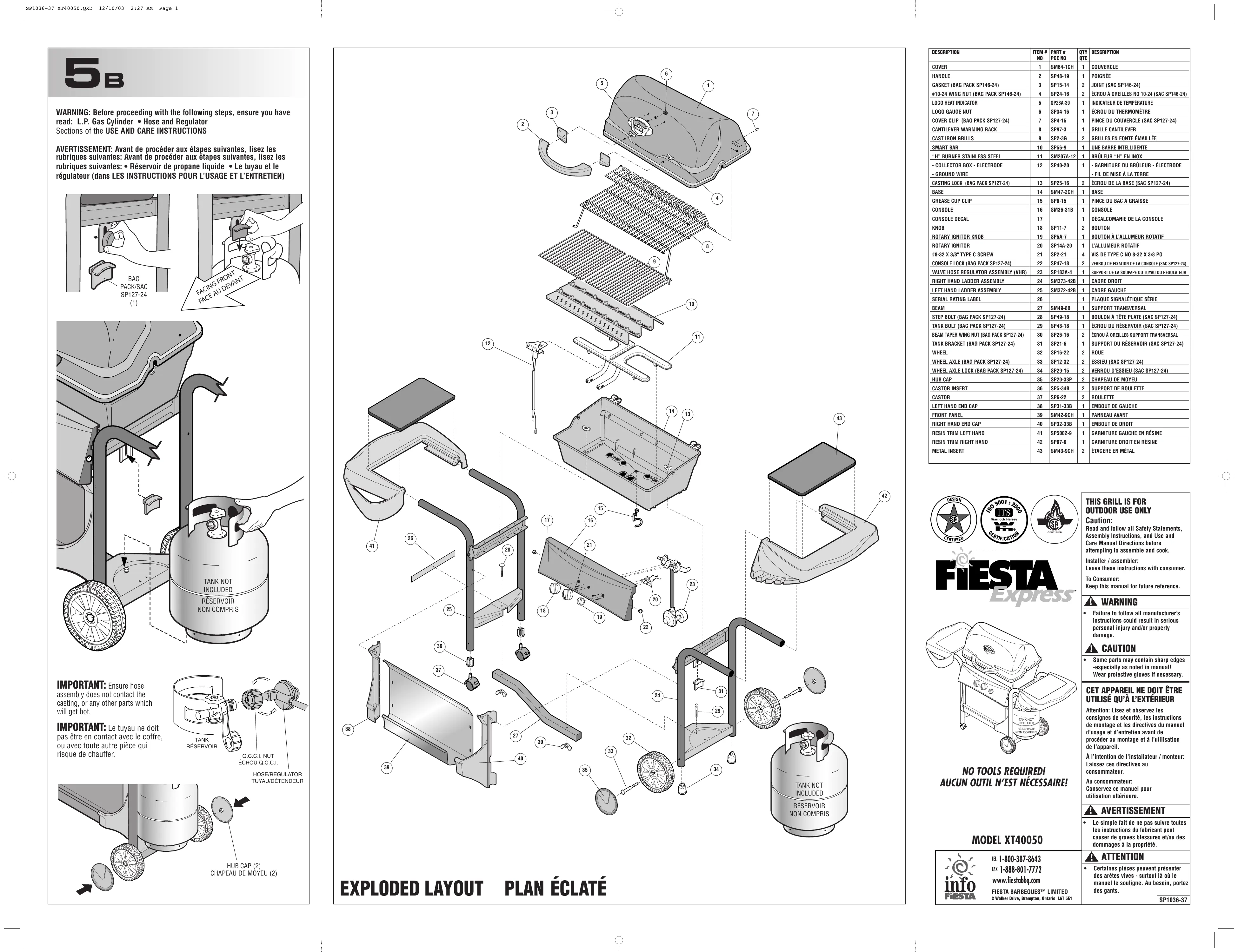

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM # NO	PART # PCE NO	QTY QTE	DESCRIPTION

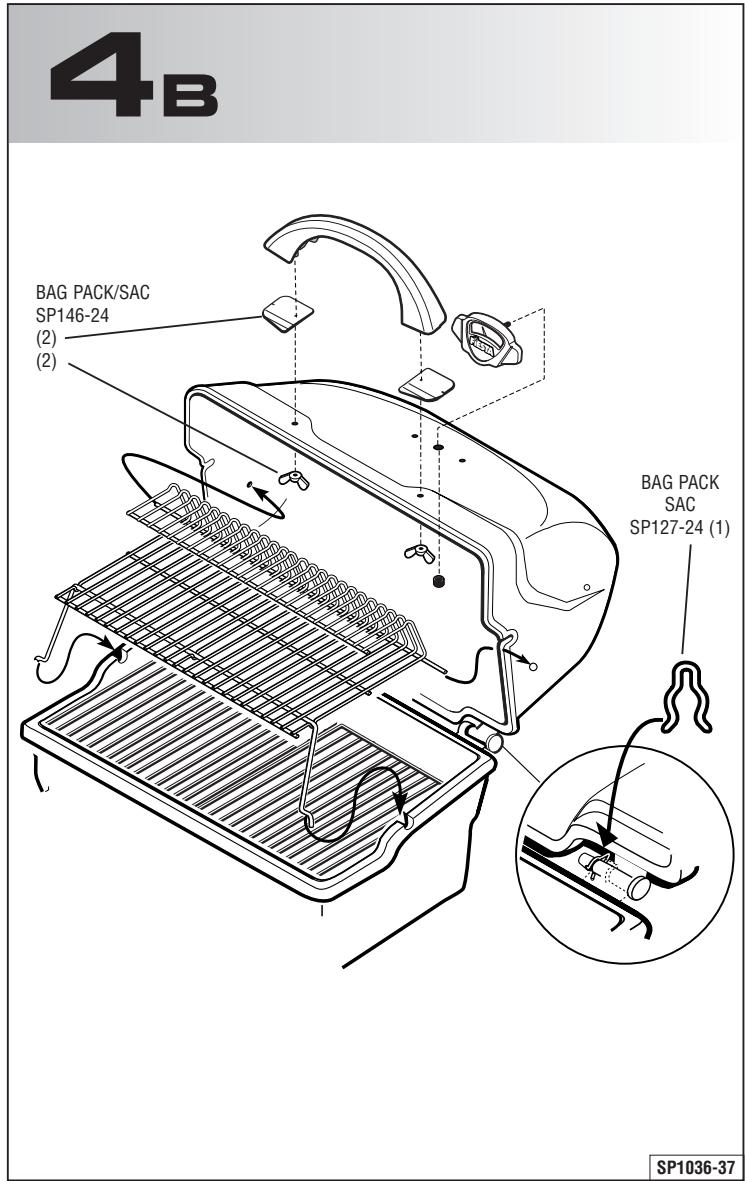

COVER	1	SM64-1CH	1	COUVERCLE
HANDLE	2	SP48-19	1	POIGNée
GASKET (BAG PACK SP146-24)	3	SP15-14	2	JOINT (SAC SP146-24)
#10-24 WING NUT (BAG PACK SP146-24)	4	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP146-24)
LOGO HEAT INDICATOR	5	SP23A-30	1	INDICATEUR DE TEMPERATURE
LOGO GAUGE NUT	6	SP34-16	1	ÉCROU DU THERMOMÉTRE

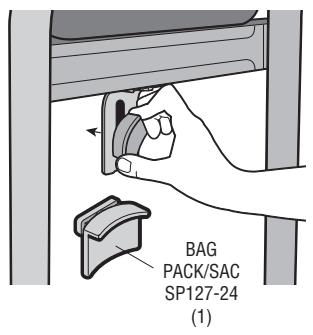

COVER CLIP (BAG PACK SP127-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP127-24)
CANTILEVER WARMING RACK	8	SP97-3	1	GRILLE CANTILEVER

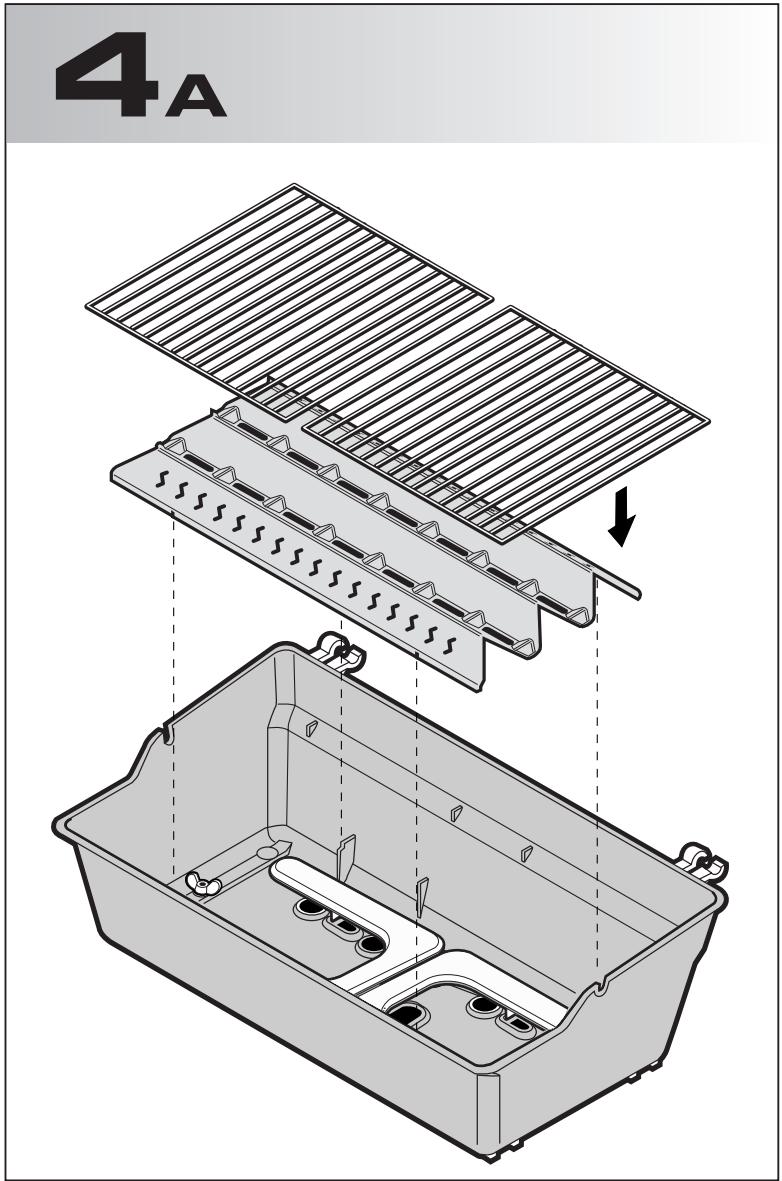

CAST IRON GRILLS	9	SP2-3G	2	GRilles EN FONTE ÉMAILLE
SMART BUR	10	SP56-9	1	UNE BARRE INTELLIGENTE

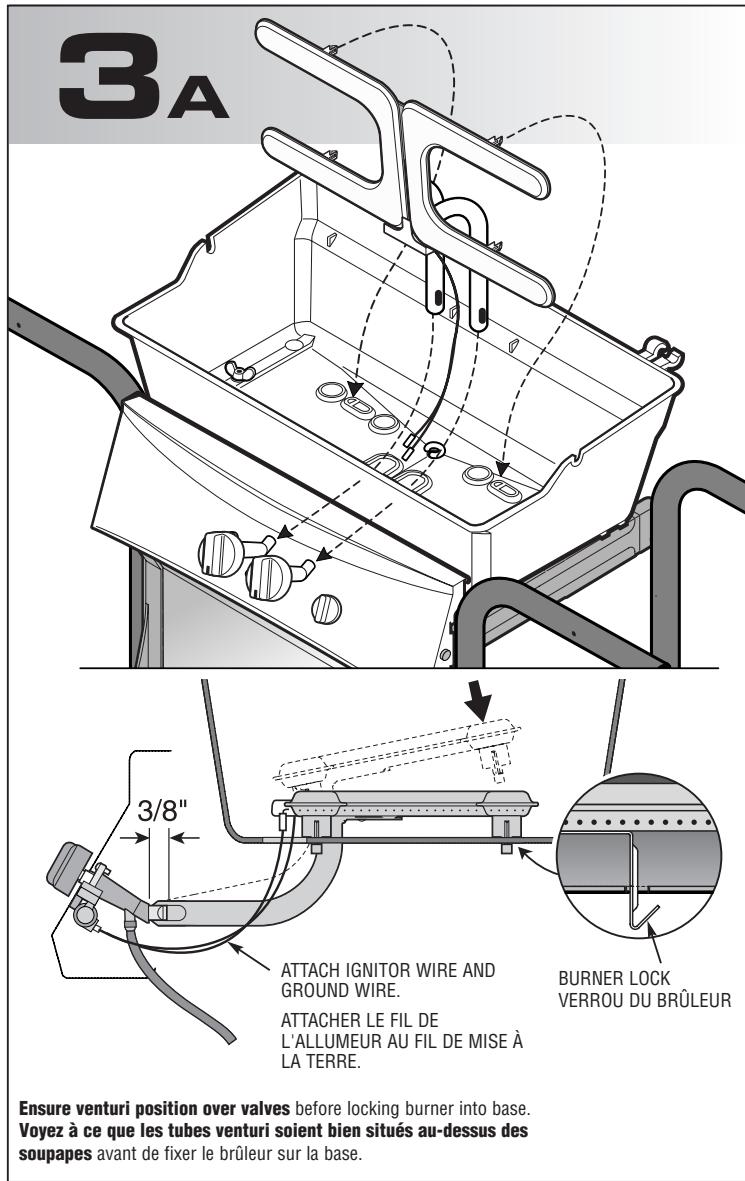

"H" BURRER STAINLESS STEEL	11	SM207A-12	1	BRÜLEUR "H" EN INOX
- COLLECTOR BOX - ELECTRODE	12	SP40-20	1	- GARNITURE DU BRÜLEUR - ÉLECTRODE
- GROUND WIRE				- FIL DE MISE À LA TERRE
CASTING LOCK (BAG PACK SP127-24)	13	SP25-16	2	ÉCROU DE LA BASE (SAC SP127-24)
BASE	14	SM47-2CH	1	BASE
GREASE CUP CLIP	15	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	16	SM36-31B	1	CONSOLE
CONSOLE DECAL	17		1	DéCALCOMANIE DE LA CONSOLE
KNOB	18	SP11-7	2	BOUTON
ROTARY IGNITOR KNOB	19	SP5A-7	1	BOUTON À L'ALLUMEUR ROTatif
ROTARY IGNITOR	20	SP14A-20	1	L'ALLUMEUR ROTatif
#8-32 X 3/8" TYPE C SCREW	21	SP2-21	4	VIS DE TYPE C NO 8-32 X 3/8 PO

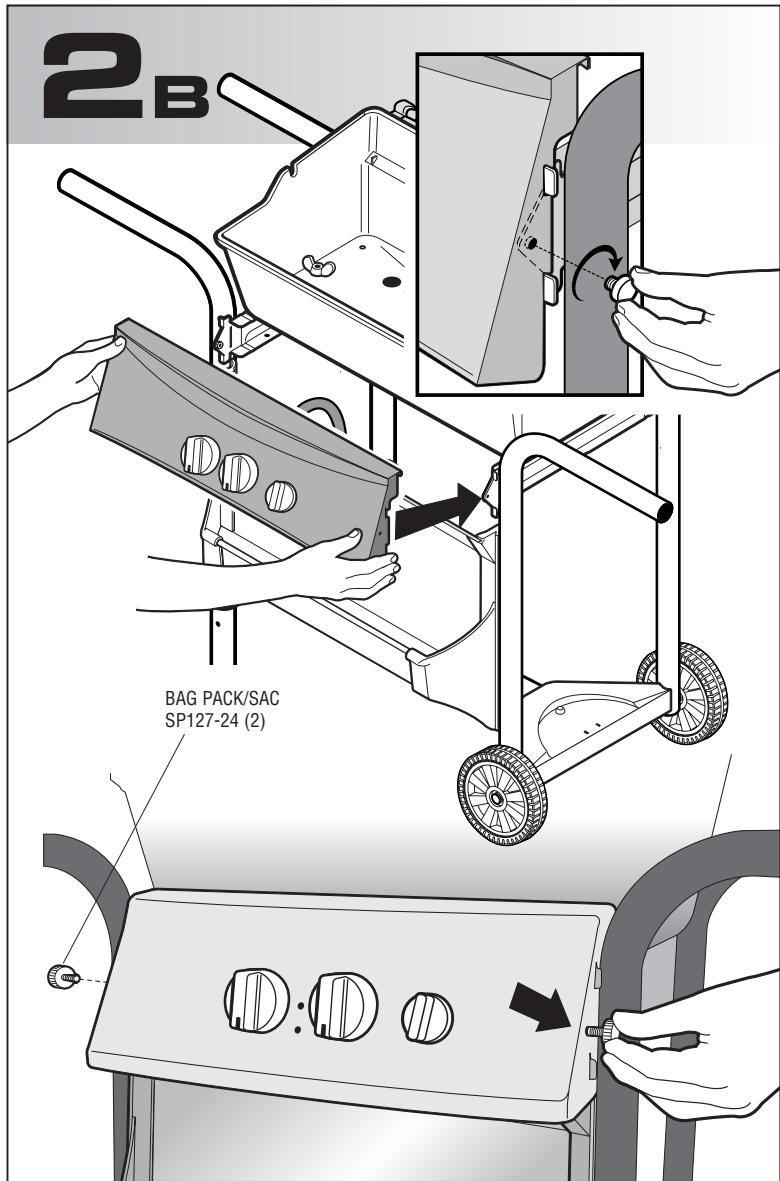

CONSOLE LOCK (BAG PACK SP127-24)	22	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	23	SP183A-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR

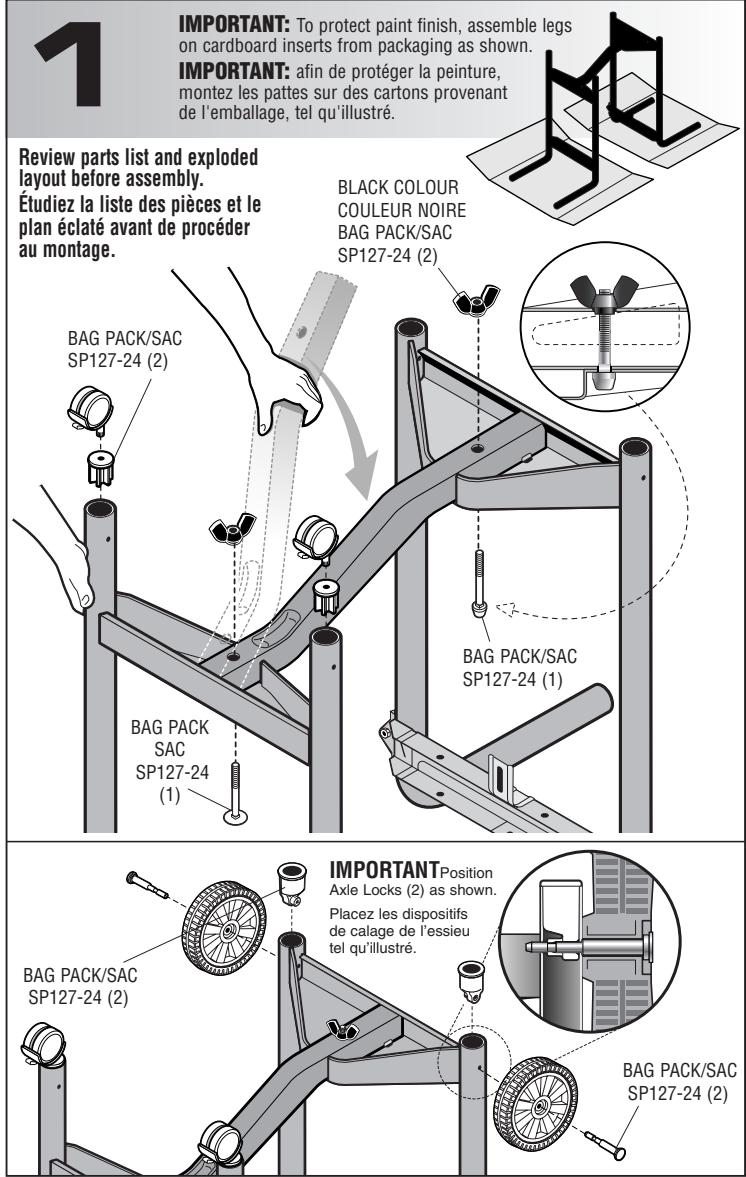

RIGHT HAND LADDER ASSEMBLY	24	SM373-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	25	SM372-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	26		1	PLAQUE SIGNALÉTIQUE SÉRIE
BEAM	27	SM49-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP127-24)	28	SP49-18	1	BOULON À Tête PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24)	29	SP48-18	1	ÉCROU DU RÉSEROVOIR (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)	30	SP26-16	2	ÉCROU À ORELLES SUPPORT TRANVERSAL

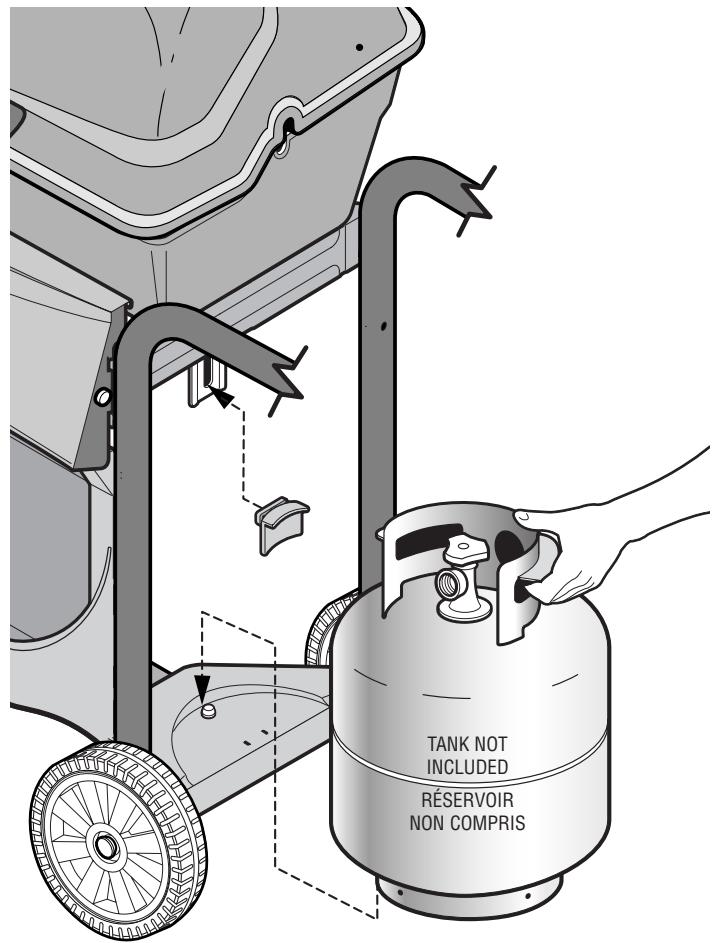

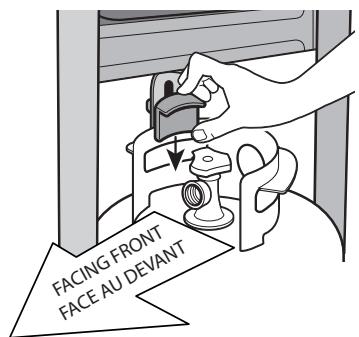

TANK BRACKET (BAG PACK SP127-24)	31	SP21-6	1	SUPPORT DU RÉSEROVOIR (SAC SP127-24)
WHEEL	32	SP16-22	2	ROUÉ
WHEEL AXLE (BAG PACK SP127-24)	33	SP12-32	2	ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24)	34	SP29-15	2	VERROU D'ESSIEU (SAC SP127-24)
HUB CAP	35	SP20-33P	2	CHAPEAU DE MOYEU
CASTOR INSERT	36	SP5-34B	2	SUPPORT DE ROULETTE
CASTOR	37	SP6-22	2	ROULETTE
LEFT HAND END CAP	38	SP31-33B	1	EMBOUT DE GAUCHE

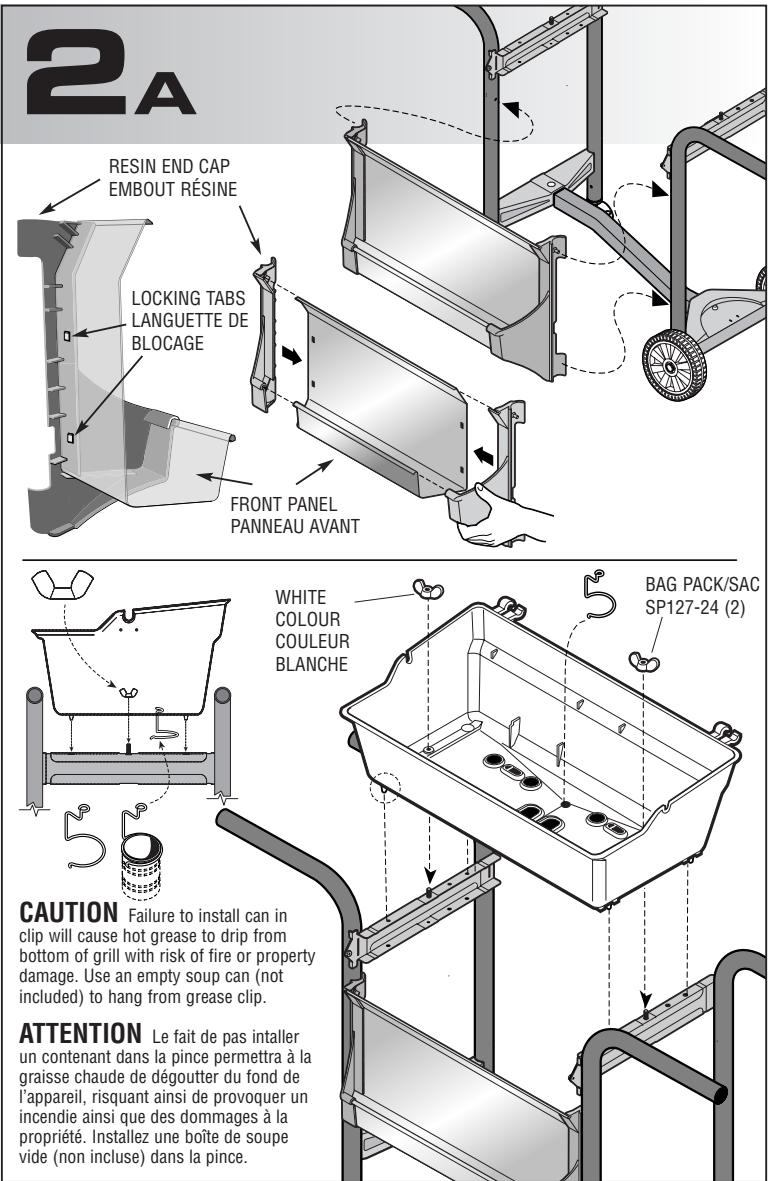

FRONT PANEL	39	SM42-9CH	1	PANNEAU AVANT
RIGHT HAND END CAP	40	SP32-33B	1	EMBOUT DE DROIT
RESIN TRIM LEFT HAND	41	SP5002-9	1	GARNITURE GAUCHE EN RÉSINE
RESIN TRIM RIGHT HAND	42	SP67-9	1	GARNITURE DROIT EN RÉSINE

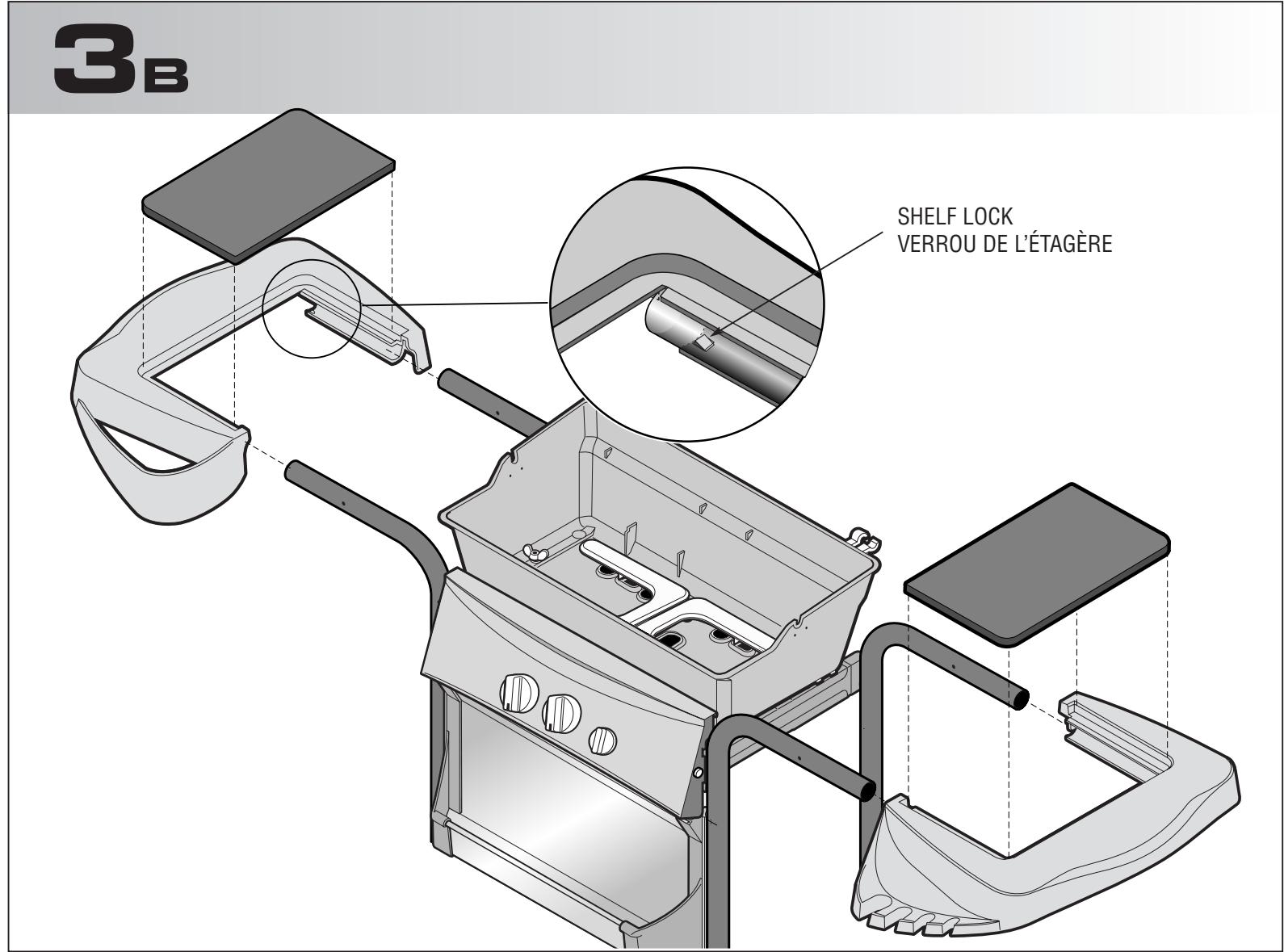

METAL INSERT	43	SM43-9CH	2	ÉTAGÈRE EN METAL

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil.

À l'intention de l'installateur / monteur: Laissez ces directives au consommateur.

Au consommateur: Conserve ce manuel pour utilisation ultérieure.

MODEL XT40050

NO TOOLS REQUIRED! AUCUN OUTFIL N'EST NECESSAIRE!

TEL:[phone]

FAX [phone]

www.fiestabbbq.com

Fiesta Barbequests™ Limited 2 Walker Drive, Brampton, Ontario L6T 5E1

Avertissement

• Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

Attention

Certaines pièces peuvent présenter des étés vives - surtout là où le manuel le souligne. Au besoin, portez des gants.

SP1036-37

CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
