XT34555 - Barbecue gaz FIESTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue gaz
Marque	FIESTA
Modèle	XT34555
Alimentation	Gaz propane liquide (bouteille)
Type de grilles	Grilles de cuisson en porcelaine
Matériau	Acier inoxydable (brûleurs), support métal
Surface de cuisson	2 grilles porcelaine + grille pour pierres de lave
Brûleurs	1 petit brûleur H en inox + brûleur de rôtissoire
Allumeur	Rotatif
Rôtissoire	Oui, avec brûleur dédié
Roues	2 roues de 7 pouces
Dimensions (approx.)	Largeur 120 cm, Profondeur 60 cm, Hauteur 110 cm
Poids (approx.)	50 kg
Entretien	Nettoyage régulier des grilles et brûleurs; vérifier les fuites de gaz
Sécurité	Utiliser à l'extérieur, éloigner des matériaux combustibles
Pièces détachées	Liste de pièces fournie, disponibles via SAV
Garantie	Non précisée

FOIRE AUX QUESTIONS - XT34555 FIESTA

Comment assembler le barbecue FIESTA XT34555 ?

Suivez le plan éclaté de la notice. Assemblez d'abord le châssis, puis installez les brûleurs, les grilles et le réservoir. Serrez les vis fournies.

Comment brancher la bouteille de propane ?

Utilisez le tuyau et le régulateur fournis. Connectez le régulateur à la bouteille, puis le tuyau à la console. Vérifiez l'absence de fuite avec de l'eau savonneuse.

Comment allumer le barbecue ?

Ouvrez le robinet de gaz, puis tournez le bouton d'allumage rotatif pour produire une étincelle. Si l'allumage ne fonctionne pas, utilisez une allumette longue.

Comment nettoyer les grilles en porcelaine ?

Laissez refroidir, brossez les résidus avec une brosse métallique. Pour un nettoyage en profondeur, utilisez un dégraissant non abrasif.

Peut-on utiliser des pierres de lave ?

Oui, le barbecue est équipé d'une grille pour pierres de lave et de 60 tuiles en céramique pour une chaleur uniforme.

Quelles sont les précautions de sécurité ?

Utilisez le barbecue à l'extérieur uniquement. Éloignez-le des structures combustibles, des arbres ou des auvents. Ne laissez jamais le barbecue sans surveillance.

Comment vérifier les fuites de gaz ?

Appliquez de l'eau savonneuse sur les connexions. Si des bulles apparaissent, resserrez ou remplacez la pièce défectueuse.

Que faire si l'allumeur ne fonctionne pas ?

Vérifiez l'électrode (pièce 14) et le fil de mise à la terre (pièce 15). Nettoyez l'électrode avec une brosse. Si nécessaire, remplacez l'allumeur rotatif.

Comment remplacer un brûleur ?

Débranchez le gaz, retirez les grilles et les pierres. Dévissez les fixations du brûleur défectueux et remplacez-le par le même modèle (pièce 12 ou 19).

Où trouver des pièces de rechange ?

Consultez la liste de pièces dans la notice. Contactez le service client FIESTA avec le numéro de pièce (par ex. SM130-12 pour le brûleur).

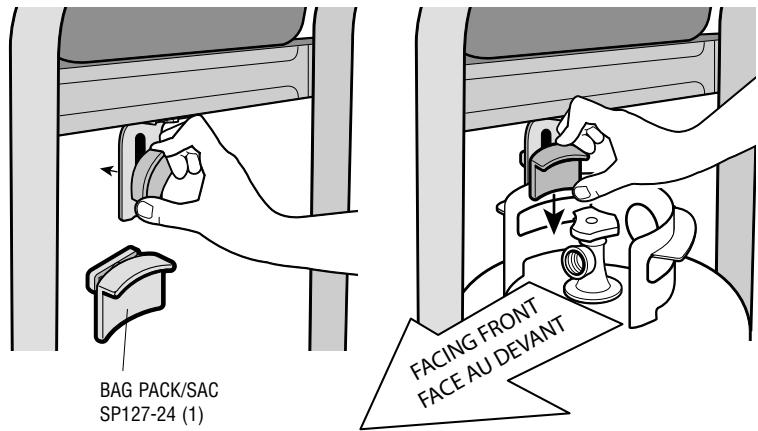

MODE D'EMPLOI XT34555 FIESTA

Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: • Réservoir de propane liquide

• Le tuyau et le régulateur (dans les instructions

POUR L'USAGE ET L'ENTRETIEN

Q. C. C. I. NUT ECROU Q. C. C. I. HOSE/REGULATOR TUYAU/DETENDEUR

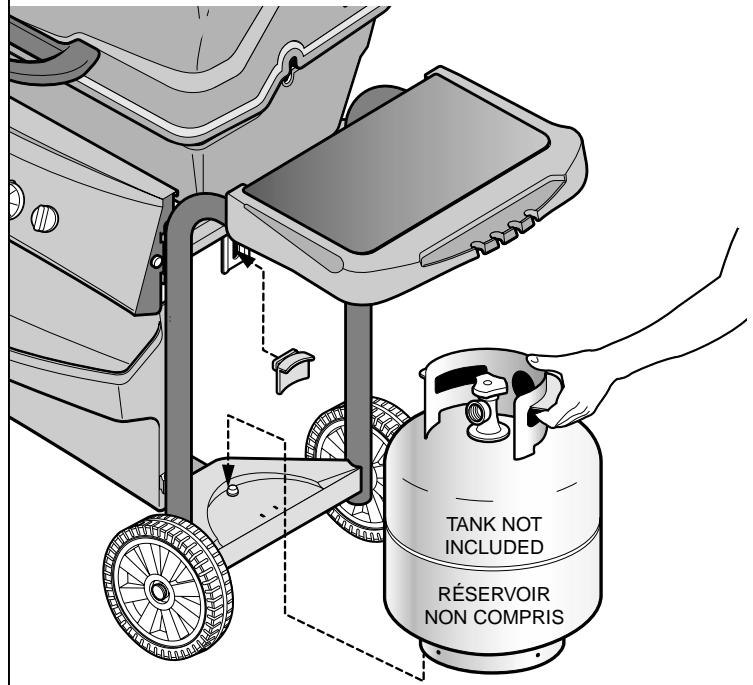

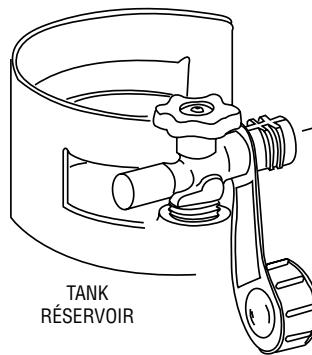

TANK

RESERVOIR

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

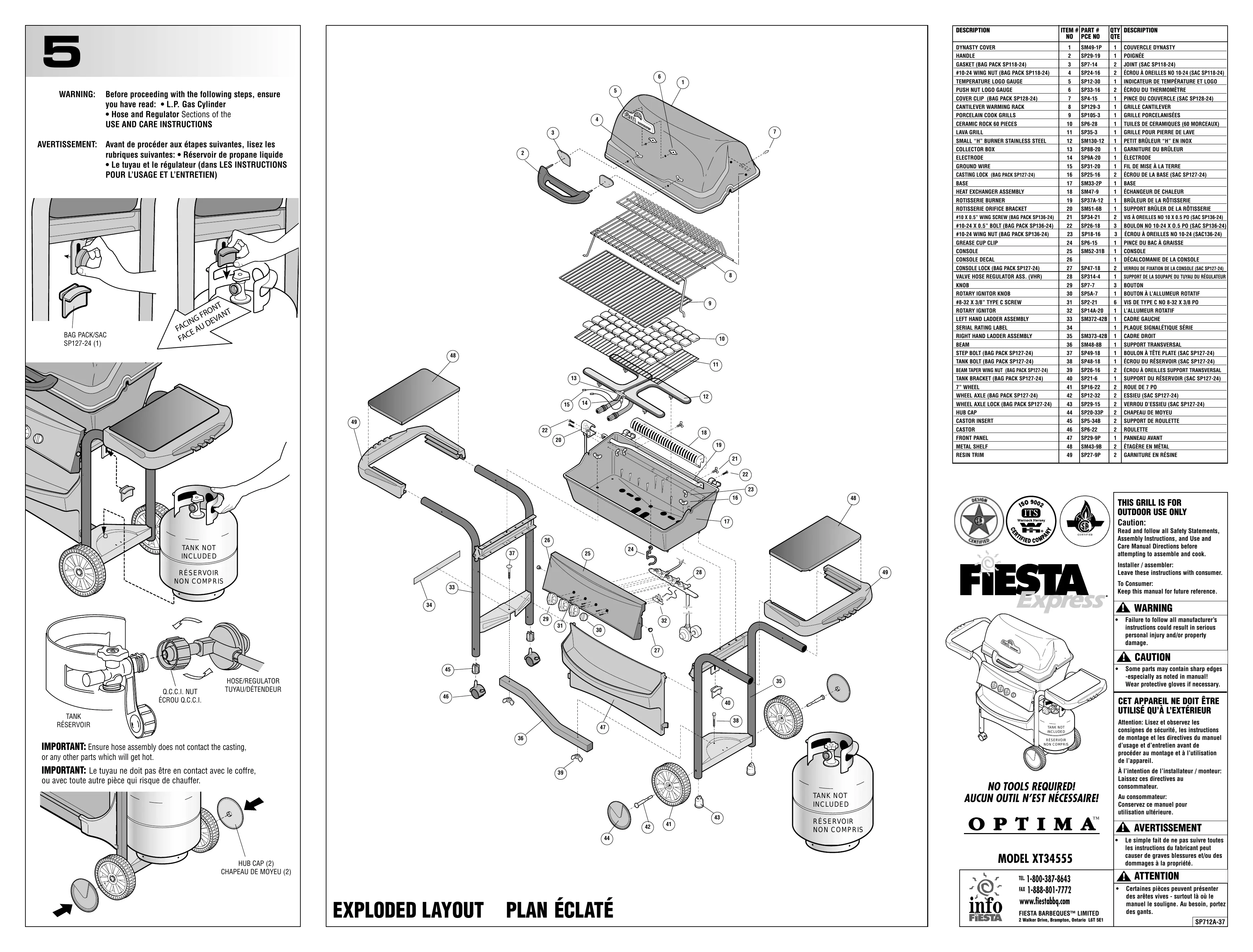

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM # NO	PART # PCE NO	QTY QTE	DESCRIPTION
DYNASTY COVER	1	SM49-1P	1	COUVERCLE DYNASTY
HANDLE	2	SP29-19	1	POIGNÉE

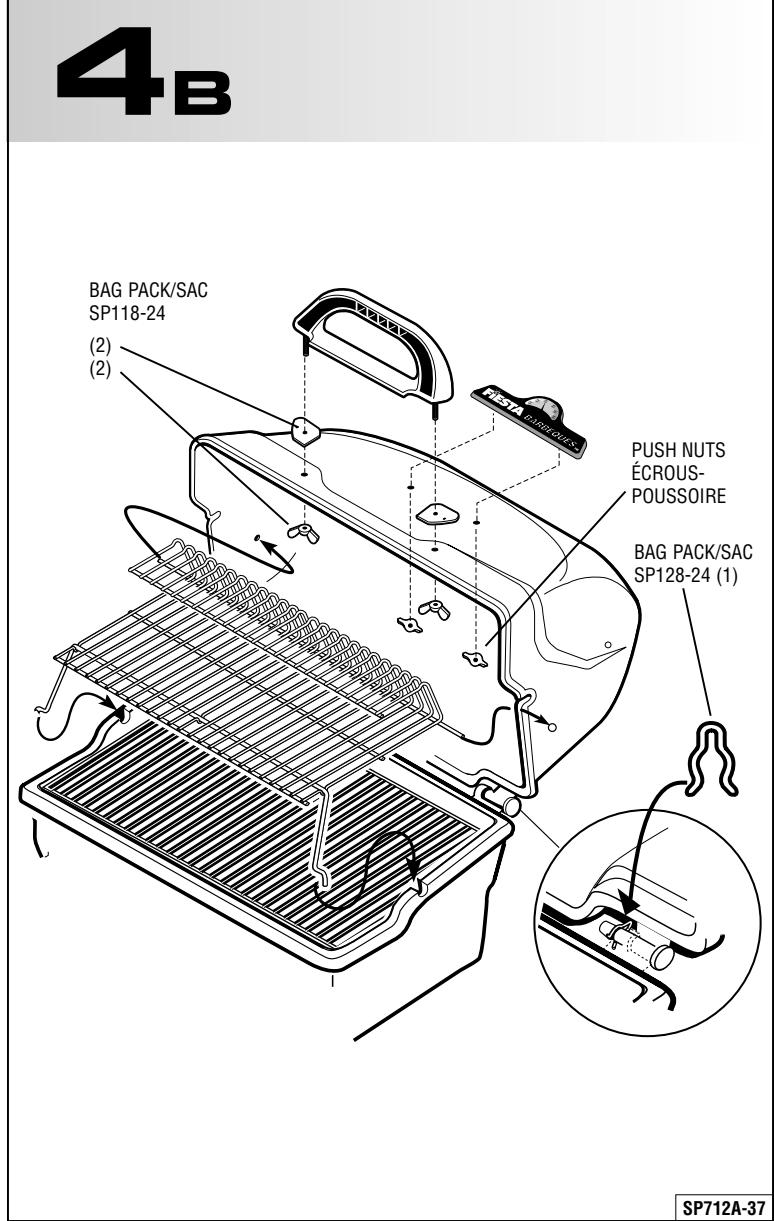

GASKET (BAG PACK SP118-24)	3	SP7-14	2	JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24)	4	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE	5	SP12-30	1	INDICATEUR DE TEMPERATURE ET LOGO
PUSH NUT LOGO GAUGE	6	SP33-16	2	ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP128-24)
CANTILEVER WARMING RACK	8	SP129-3	1	GRILLE CANTILEVER
PORCELAIN COOK GRILLS	9	SP105-3	1	GRILLE PORCELANISEES
CERAMIC ROCK 60 PIECES	10	SP6-28	1	TUILES DE CERAMIQUES (60 MORCEAUX)
LAVA GRILL	11	SP35-3	1	GRILLE POUR PIERRÉ DE LAVE

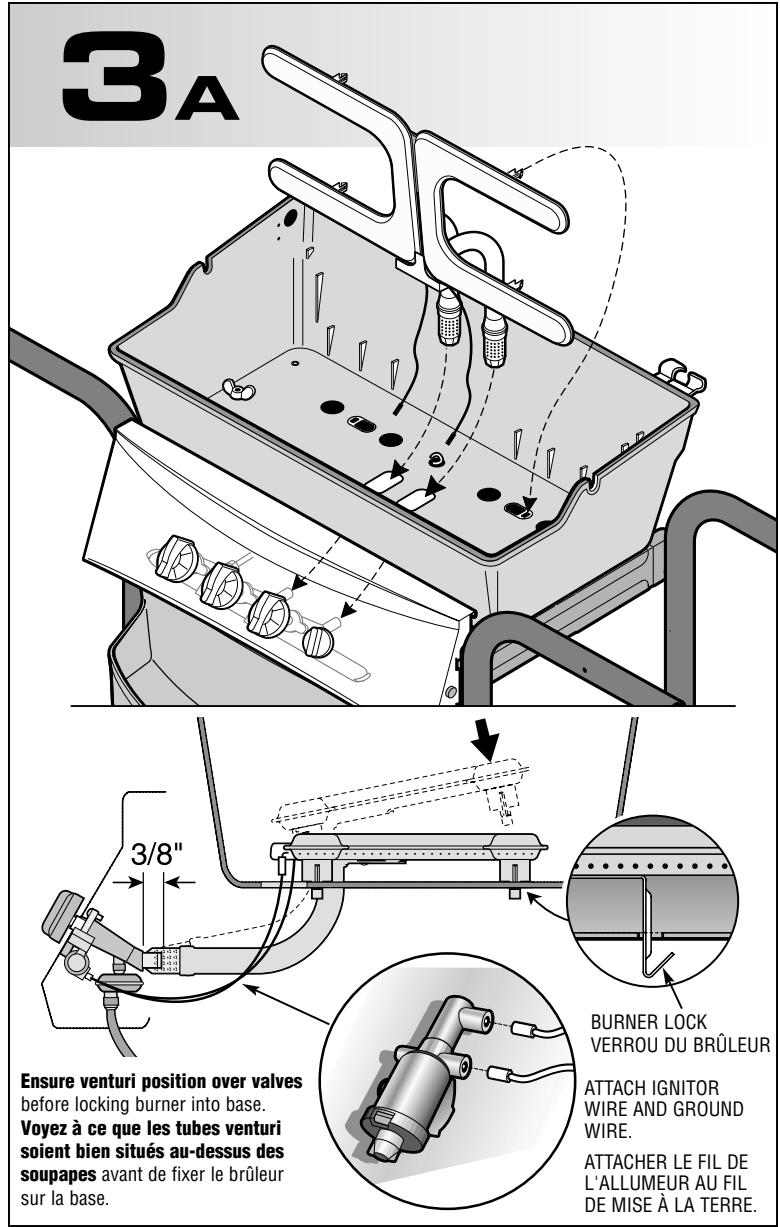

SMALL "H" BURNER STAINLESS STEEL	12	SM130-12	1	PETIT BRÜLEUR "H" EN INOX
COLLECTOR BOX	13	SP8B-20	1	GARNITUDE DU BRÜLEUR
ELECTRODE	14	SP9A-20	1	ÉLECTRODE
GROUND WIRE	15	SP31-20	1	FIL DE MISE À LA TERRE
CASTING LOCK (BAG PACK SP127-24)	16	SP25-16	2	ÉCROU DE LA BASE (SAC SP127-24)
BASE	17	SM33-2P	1	BASE
HEAT EXCHANGER ASSEMBLY	18	SM47-9	1	ÉCHANGEUR DE CHALEUR
ROTISSEIRE BURNER	19	SP37A-12	1	BRÜLEUR DE LA RÖTISSEIRE
ROTISSEIRE ORIFICE BRACKET	20	SM51-6B	1	SUPPORT BRÜLER DE LA RÖTISSEIRE
#10 X 0.5" WING SCREW (BAG PACK SP136-24)	21	SP34-21	2	VIS À OREILLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5" BOLT (BAG PACK SP136-24)	22	SP26-18	3	BOULON NO 10-24 X 0.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24)	23	SP18-16	3	ÉCROU À OREILLES NO 10-24 (SAC136-24)
GREASE CUP CLIP	24	SP6-15	1	PINCE DU BAC À GRAISSE

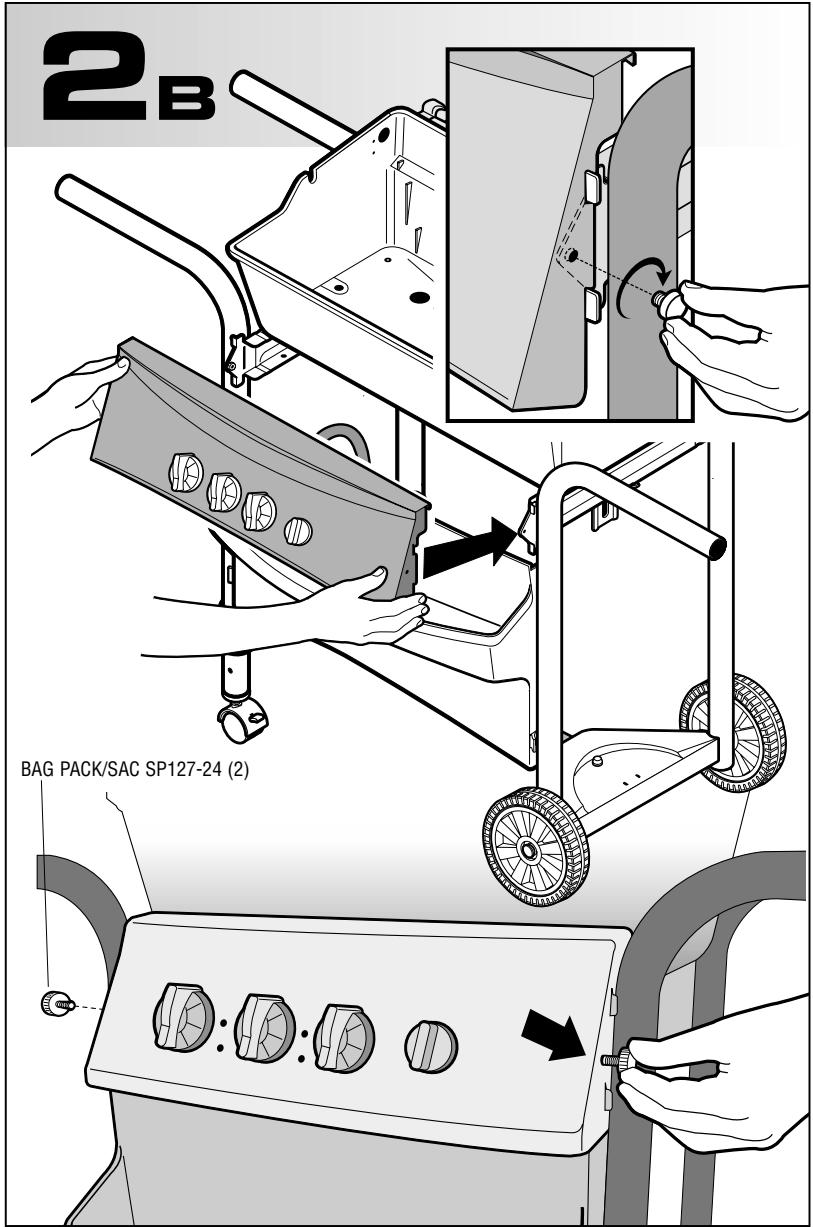

CONSOLE	25	SM52-31B	1	CONSOLE
CONSOLE DECAL	26		1	DéCALCOMANIE DE LA CONSOLE
CONSOLE LOCK (BAG PACK SP127-24)	27	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
VALVE HOSE REGULATOR ASS. (VHR)	28	SP314-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATER
KNOB	29	SP7-7	3	BOUTON
ROTARY IGNITOR KNOB	30	SP5A-7	1	BOUTON À L'ALLUMEUR ROTATIF
#8-32 X 3/8" TYPE C SCREW	31	SP2-21	6	VIS DE TYPE C NO 8-32 X 3/8 PO
ROTARY IGNITOR	32	SP14A-20	1	L'ALLUMEUR ROTATIF
LEFT HAND LADDER ASSEMBLY	33	SM372-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	34		1	PLAQUE SIGNALÉTIQUE SÉRIE
RIGHT HAND LADDER ASSEMBLY	35	SM373-42B	1	CADRE DROIT
BEAM	36	SM48-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP127-24)	37	SP49-18	1	BOULON À Tête PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24)	38	SP48-18	1	ÉCROU DU RÉSERVOIR (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)	39	SP26-16	2	ÉCROU À OREILLES SUPPORT TRANVERSAL
TANK BRACKET (BAG PACK SP127-24)	40	SP21-6	1	SUPPORT DU RÉSERVOIR (SAC SP127-24)
7" WHEEL	41	SP16-22	2	ROUE DE 7 PO
WHEEL AXLE (BAG PACK SP127-24)	42	SP12-32	2	ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24)	43	SP29-15	2	VERROU D'ESSIEU (SAC SP127-24)

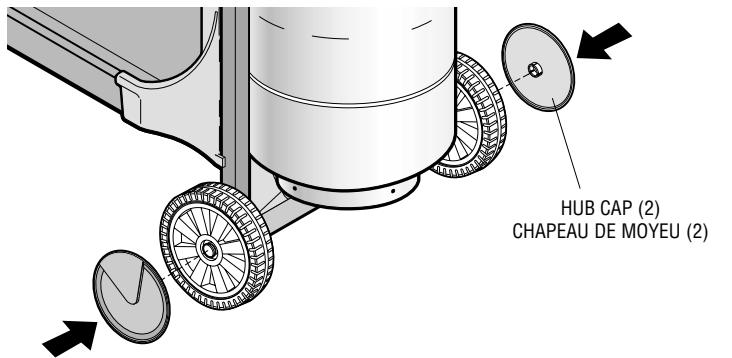

HUB CAP	44	SP20-33P	2	CHAPEAU DE MOYEU
CASTOR INSERT	45	SP5-34B	2	SUPPORT DE ROULETTE
CASTOR	46	SP6-22	2	ROULETTE
FRONT PANEL	47	SP29-9P	1	PANNEAU AVANT

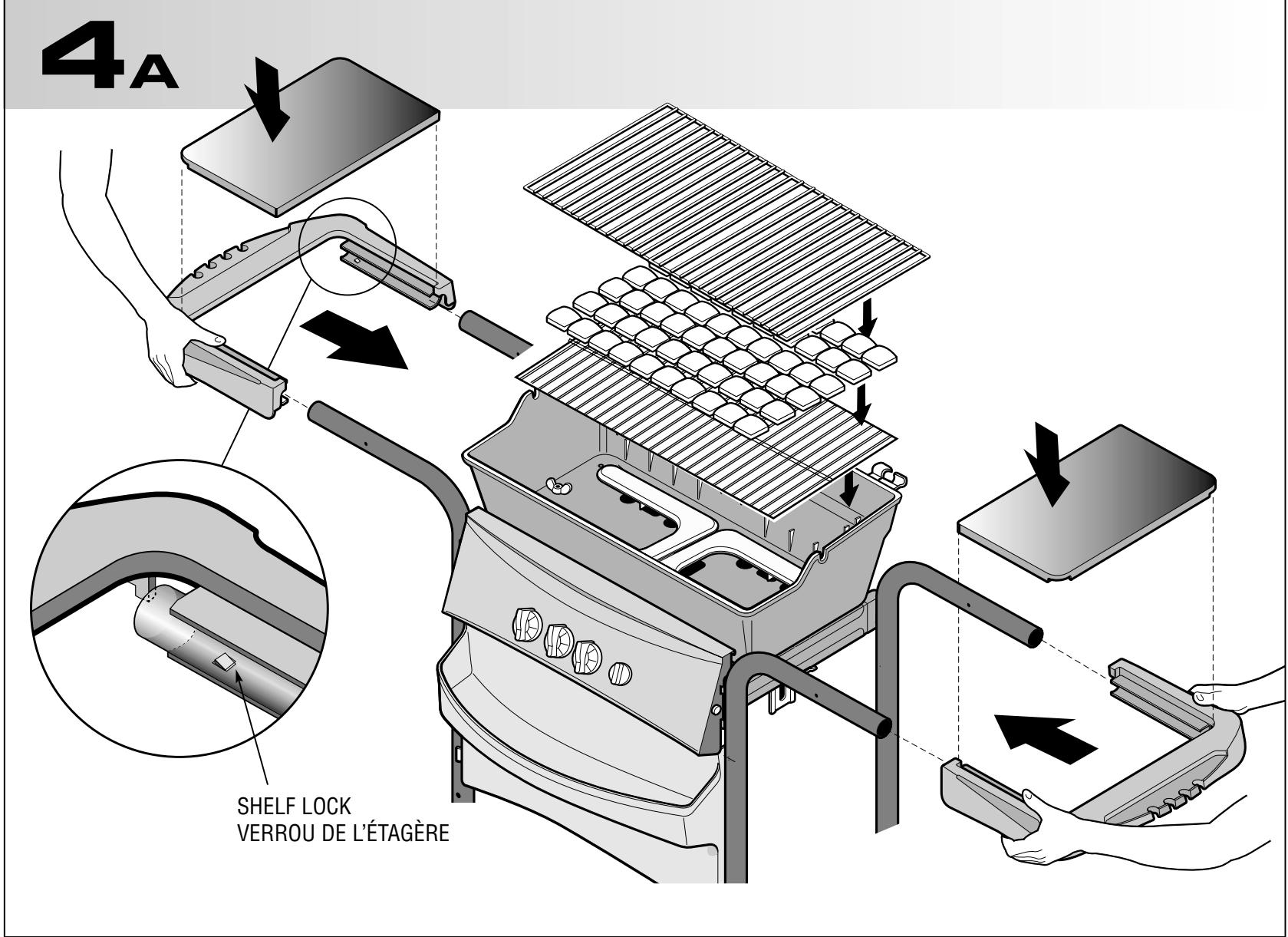

METAL SHELF	48	SM43-9B	2	ÉTAGÈRE EN METAL
RESIN TRIM	49	SP27-9P	2	GARNITUDE EN RÉSINE

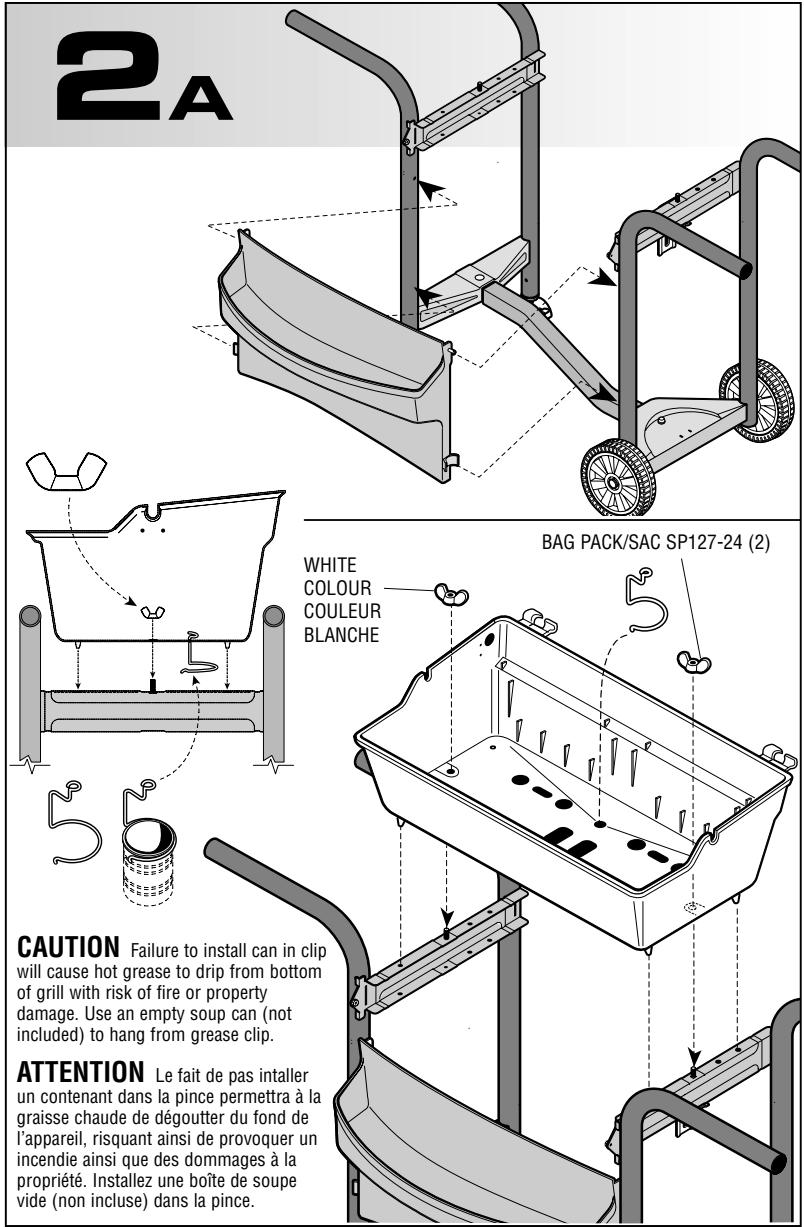

Caution:

Attention: Lisez et observez les

consignes de sécurité, les instructions

de montage et les directives de

d'usage et d'entretien avant de

procéder au montage et à l'utilisation de l'annexeil

Laissez ces directives au

consommateu

Au consomma

Conservez ce manuel pour

utilisation ultérieure.

Avertissement

Le simple fait de ne pas suivre toutes

les instructions du fabricant peut

causer de graves blessures et/ou des

dommas

Attention

Certaines pièces peuvent enserrer

des arêtes vives - URTOUT LA où le

manuel le souligne. Au besoin, port

des gants.

SP712A-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
