Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	EL30046
Nombre de brûleurs principaux	2 (dont un grand brûleur en acier inoxydable)
Brûleur latéral	Oui, 1 brûleur latéral
Matériau des grilles de cuisson	Grilles en porcelaine
Système de chauffe	Roches de lave
Allumage	Allumeur à bouton-poussoir
Thermomètre	Indicateur de température intégré au couvercle
Alimentation	Gaz propane (bouteille non fournie)
Régulateur et tuyau	Inclus, ensemble vanne-tuyau-régulateur
Usage	Extérieur uniquement
Mobilité	2 roues de 6 pouces
Panneaux latéraux	Étagères en résine gauche et droite
Matériau du châssis	Acier avec peinture (cadres droits et gauches, base)
Accessoires inclus	Grille-réchaud, support de réservoir, bac à graisse, etc.
Entretien	Nettoyer les grilles et les roches de lave régulièrement; vérifier les tuyaux et les connexions
Consignes de sécurité	Lire le manuel d'usage et d'entretien avant utilisation; ne pas utiliser à l'intérieur
Pièces détachées	Liste complète des pièces disponible dans le manuel avec numéros de référence
Réparabilité	Pièces individuelles disponibles; assemblage possible par l'utilisateur (vis, écrous fournis)

FOIRE AUX QUESTIONS - EL30046 FIESTA

Comment assembler le barbecue FIESTA EL30046 ?

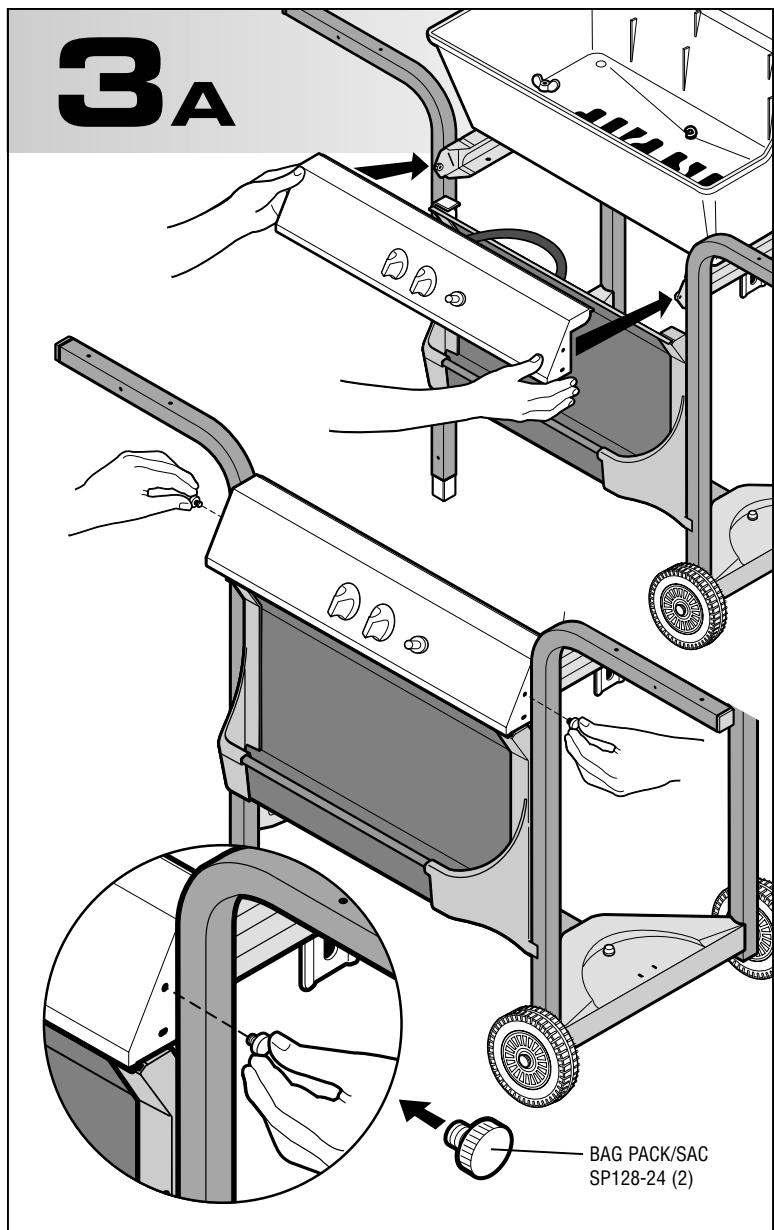

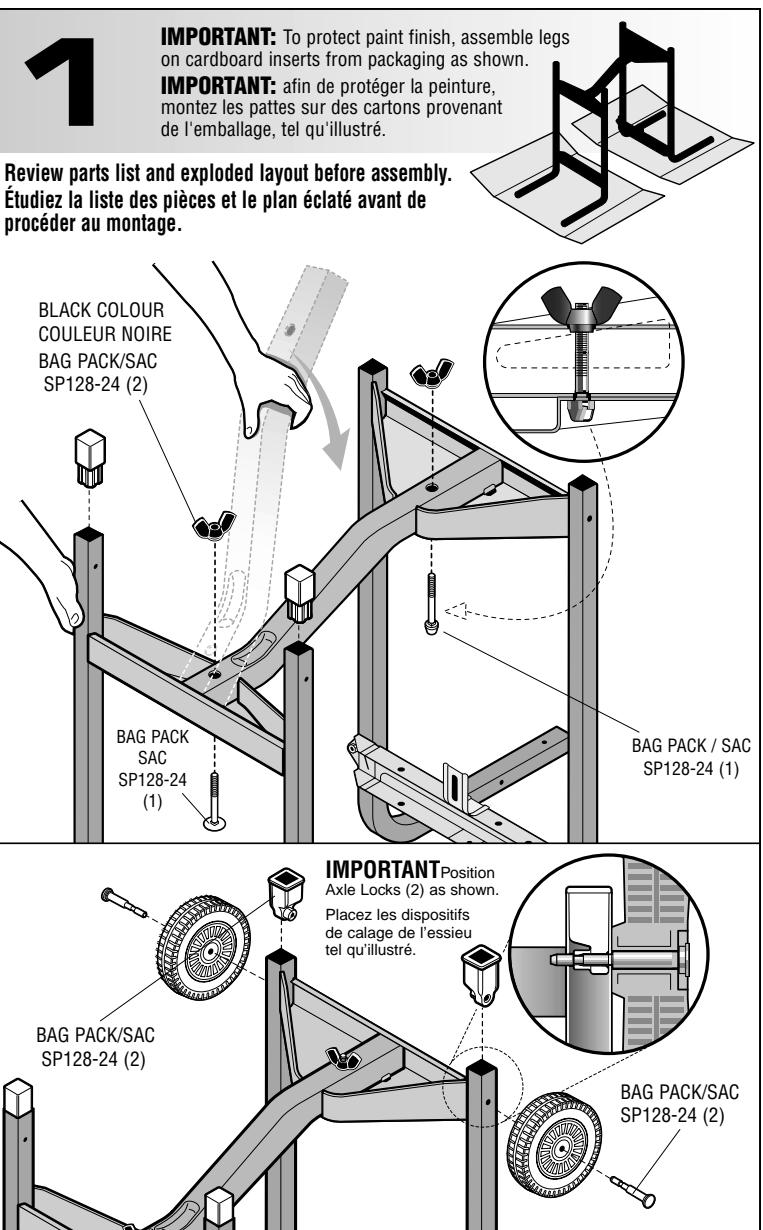

Suivez le plan éclaté fourni dans la notice. Assemblez d'abord les cadres latéraux, la base, les roues, puis la console et les brûleurs. Serrez toutes les vis et écrous. Vérifiez que le tuyau ne touche pas le coffre ou les parties chaudes.

Quel type de gaz utiliser ?

Utilisez du gaz propane liquide (bouteille de propane). Le barbecue est livré avec un ensemble vanne-tuyau-régulateur adapté. Ne pas utiliser de gaz butane.

Comment allumer le barbecue ?

Ouvrez le réservoir de gaz, tournez les boutons des brûleurs sur la position 'OFF', puis appuyez sur le bouton-poussoir d'allumage. Si l'allumage ne fonctionne pas, utilisez une allumette longue.

Comment nettoyer les grilles de cuisson ?

Après utilisation et refroidissement, frottez les grilles en porcelaine avec une brosse métallique. Pour un nettoyage en profondeur, lavez-les à l'eau savonneuse et rincez. Ne pas utiliser de produits abrasifs.

Faut-il remplacer les roches de lave ?

Oui, remplacez les roches de lave lorsqu'elles sont dégradées ou saturées de graisse. Elles aident à répartir la chaleur. Vérifiez-les régulièrement. Référence pièce : SP8-28.

Le brûleur latéral ne s'allume pas, que faire ?

Vérifiez la connexion du tuyau et que le gaz arrive. Assurez-vous que l'électrode est propre et bien positionnée. Si nécessaire, nettoyez l'électrode avec un chiffon sec.

Puis-je utiliser le barbecue par temps de pluie ?

Non, ce barbecue est conçu pour un usage extérieur uniquement par temps sec. Ne l'utilisez pas sous la pluie ou en cas de vent fort. Protégez-le avec une housse lorsqu'il n'est pas utilisé.

Comment entretenir le brûleur en inox ?

Nettoyez le brûleur régulièrement pour éviter les obstructions. Utilisez une brosse à poils durs pour enlever les résidus. Vérifiez que les orifices ne sont pas bouchés. Si nécessaire, démontez le brûleur.

Où trouver des pièces de rechange ?

Consultez la liste des pièces dans la notice (plan éclaté). Chaque pièce a un numéro de référence. Contactez le service après-vente FIESTA ou un revendeur agréé.

Le barbecue est instable, que faire ?

Vérifiez que toutes les vis et écrous sont bien serrés. Assurez-vous que les roues sont correctement installées. Si nécessaire, ajustez les pieds. Ne forcez pas sur les étagères latérales.

MODE D'EMPLOI EL30046 FIESTA

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

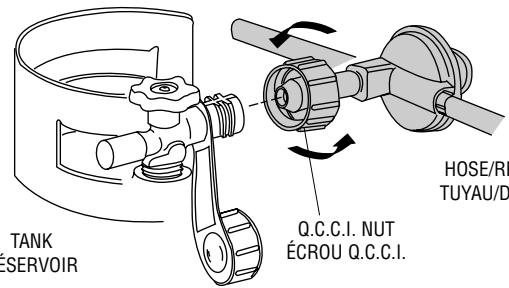

HOSE/REGULATOR TUYAU/DETENDEUR

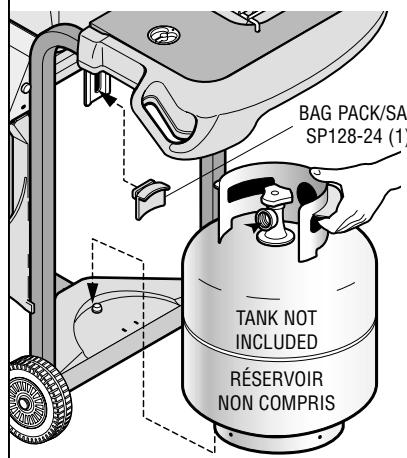

TANK RESERVOIR

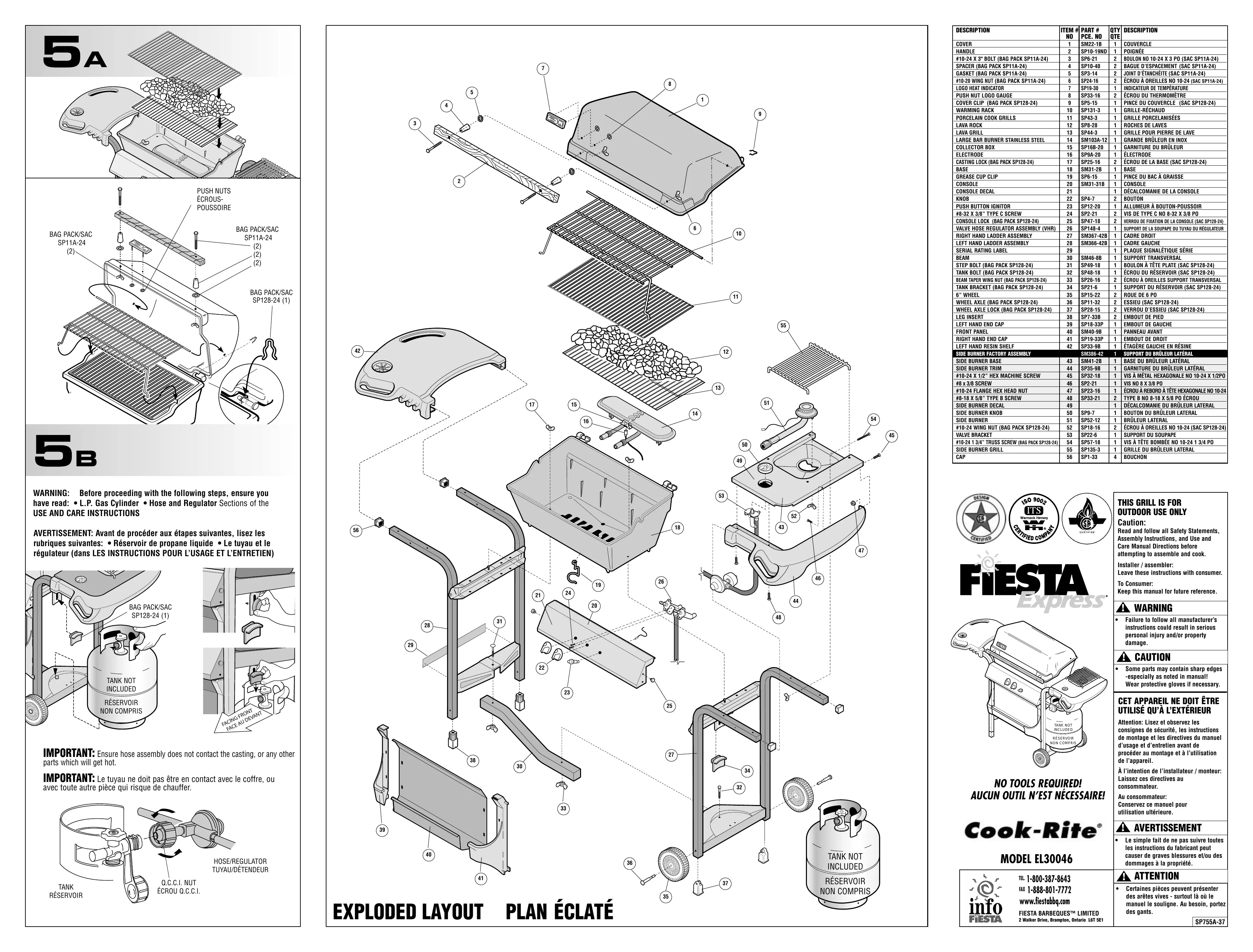

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE. NO	QTYQTE	DESCRIPTION
COVER	1	SM22-18	1	COUVERCLE
HANDLE	2	SP10-19ND	1	POIGNEE
#10-24 X 3" BOLT (BAG PACK SP11A-24)	3	SP6-21	2	BOULON NO 10-24 X 3 PO (SAC SP11A-24)
SPACER (BAG PACK SP11A-24)	4	SP10-40	2	BAGUE D'ESPACEMENT (SAC SP11A-24)
GASKET (BAG PACK SP11A-24)	5	SP3-14	2	JOINT D'ETANCHÉITE (SAC SP11A-24)
#10-20 WING NUT (BAG PACK SP11A-24)	6	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP11A-24)
LOGO HEAT INDICATOR	7	SP19-30	1	INDICATEUR DE TEMPERATURE
PUSH NUT LOGO GAUGE	8	SP33-16	2	ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24)	9	SP5-15	1	PINCHE DU COUVERCLE (SAC SP128-24)
WARMING RACK	10	SP131-3	1	GRILLE-RéCHAUD
PORCELAIN COOK GRILLS	11	SP43-3	1	GRILLE PORCELANISÉES
LAVA ROCK	12	SP8-28	1	ROCHES DE LAVES
LAVA GRILL	13	SP44-3	1	GRILLE POUR PIERRÉ DE LAVE
LARGE BAR BURNER STAINLESS STEEL	14	SM103A-12	1	GRANDE BRÔLEUR EN INOX
COLLECTOR BOX	15	SP16B-20	1	GARNITURE DU BRÔLEUR
ELECTRODE	16	SP9A-20	1	ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24)	17	SP25-16	2	ÉCROU DE LA BASE (SAC SP128-24)
BASE	18	SM31-2B	1	BASE
GREASE CUP CLIP	19	SP6-15	1	PINCHE DU BAC À GRAISSE
CONSOLE	20	SM31-31B	1	CONSOLE
CONSOLE DECAL	21		1	DECALCOMANIE DE LA CONSOLE
KNOB	22	SP4-7	2	BOUTON
PUSH BUTTON IGNITOR	23	SP12-20	1	ALLUMEUR À BOUTON-POUSSOI
#8-32 X 3/8" TYPE C SCREW	24	SP2-21	2	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24)	25	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	26	SP148-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY	27	SM367-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	28	SM366-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	29		1	PLAQUE SIGNALÉTIQUE SÉRIE
BEAM	30	SM46-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP128-24)	31	SP49-18	1	BOULON À Tête PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24)	32	SP48-18	1	ÉCROU DU RÉSEROVIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)	33	SP26-16	2	ÉCROU À ORELLES SUPPORT TRANVERSAL
TANK BRACKET (BAG PACK SP128-24)	34	SP21-6	1	SUPPORT DU RÉSEROVIR (SAC SP128-24)
6" WHEEL	35	SP15-22	2	ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24)	36	SP11-32	2	ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)	37	SP28-15	2	VERROU D'ESSIEU (SAC SP128-24)
LEG INSERT	38	SP7-33B	2	EMBOUT DE PIED
LEFT HAND END CAP	39	SP18-33P	1	EMBOUT DE GAUCHE
FRONT PANEL	40	SM40-9B	1	PANNEAU AVANT
RIGHT HAND END CAP	41	SP19-33P	1	EMBOUT DE DROIT
LEFT HAND RESIN SHELF	42	SP33-9B	1	ÉTAGÉRE GAUCHE EN RÉSINE
SIDE BURNER FACTORY ASSEMBLY	SM386-42		1	SUPPORT DU BRÔLEUR LATERAL
SIDE BURNER BASE	43	SM41-2B	1	BASE DU BRÔLEUR LATERAL
SIDE BURNER TRIM	44	SP35-9B	1	GARNITURE DU BRÔLEUR LATERAL
#10-24 X 1/2" HEX MACHINE SCREW	45	SP32-18	1	VIS À METAL HEXAGONALE NO 10-24 X 1/2PO
#8 x 3/8 SCREW	46	SP2-21	1	VIS NO 8 X 3/8 PO
#10-24 FLANGE HEX HEAD NUT	47	SP23-16	1	ÉCROU À REBORD À Tête HEXAGONALE NO 10-24
#8-18 X 5/8" TYPE B SCREW	48	SP33-21	2	TYPE B NO 8-18 X 5/8 PO ÉCROU
SIDE BURNER DECAL	49		1	DECALCOMANIE DU BRÔLEUR LATERAL
SIDE BURNER KNOB	50	SP9-7	1	BOUTON DU BRÔLEUR LATERAL
SIDE BURNER	51	SP52-12	1	BRÔLEUR LATERAL
#10-24 WING NUT (BAG PACK SP128-24)	52	SP18-16	2	ÉCROU À ORELLES NO 10-24 (SAC SP128-24)
VALVE BRACKET	53	SP22-6	1	SUPPORT DU SOUPAPE
#10-24 1 3/4" TRUSS SCREW (BAG PACK SP128-24)	54	SP57-18	1	VIS À Tête BOMBÉE NO 10-24 1 3/4 PO
SIDE BURNER GRILL	55	SP135-3	1	GRILLE DU BRÔLEUR LATERAL
CAP	56	SP1-33	4	BOUCHON

THIS GRILL IS FOR OUTDOOR USE ONLY

Caution:

Certaines pièces peuvent prévenir des arêtes vives, surtout où le.

Manuel le souligne. Au besoin, non

Indulier le soutnigne. Au besoin, pour des gants.

SP755A-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
