Type de produit	Barbecue gaz
Marque	FIESTA
Modèle	XT40058
Usage	Extérieur uniquement
Brûleur principal	Grand brûleur "H" en inox
Brûleur latéral	Brûleur latéral inox
Surface de cuisson	Grilles porcelanisées (2 pièces) + grille pour pierre de lave + grille latérale
Pierre de lave	Incluses (tuiles céramiques)
Grille de réchauffage	Grille cantilever
Allumage	Allumeur rotatif
Contrôles	3 boutons + 1 bouton pour brûleur latéral
Thermomètre	Indicateur de température sur couvercle
Matériau	Acier inoxydable, résine, panneaux MDF
Dimensions (approx.)	Largeur 120 cm, profondeur 60 cm, hauteur 110 cm
Poids (approx.)	35 kg
Alimentation	Gaz propane (bouteille LPG)
Roues	2 roues de 6 pouces + 2 roulettes
Bac à graisse	Avec pince de fixation
Entretien	Nettoyage régulier des grilles, vidange du bac à graisse, vérification des flexibles
Sécurité	Utilisation en extérieur, respecter les consignes du manuel, ne pas obstruer les orifices
Pièces détachées disponibles	Oui, liste complète dans la notice (couvercle, brûleurs, grilles, etc.)

FOIRE AUX QUESTIONS - XT40058 FIESTA

Comment allumer le barbecue FIESTA XT40058 ?

Ouvrez le robinet de la bouteille de gaz, puis tournez le bouton d'allumage rotatif (n°22) dans le sens horaire jusqu'à entendre un clic et voir la flamme. En cas d'échec, attendez 5 minutes avant de réessayer.

Quel type de gaz utiliser ?

Utilisez exclusivement du gaz propane (LPG) en bouteille. Ne jamais utiliser de gaz butane ou autre gaz inflammable.

Comment nettoyer les grilles de cuisson ?

Après refroidissement, retirez les grilles porcelanisées et lavez-les à l'eau chaude savonneuse avec une brosse non métallique. Rincez et séchez soigneusement avant de les remettre.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que la bouteille de gaz n'est pas vide, que le robinet est ouvert, et que l'électrode (n°14) est propre et bien positionnée. Si l'allumeur rotatif ne produit pas d'étincelle, remplacez la pile si accessible.

Peut-on utiliser le barbecue sous un abri ou un balcon ?

Non, ce barbecue est conçu pour une utilisation en extérieur uniquement, dans un endroit bien ventilé, à l'écart de tout matériau inflammable.

Comment régler la température ?

Tournez les boutons des brûleurs (n°21) pour ajuster la puissance. Le thermomètre du couvercle (n°5) indique la température interne. Pour une cuisson douce, utilisez le brûleur latéral.

Où trouver les pièces de rechange ?

La notice contient une liste complète des pièces détachées (références SP, SM). Vous pouvez commander ces pièces auprès du service après-vente FIESTA ou de revendeurs agréés.

Comment entretenir le brûleur en inox ?

Nettoyez régulièrement le brûleur avec une brosse métallique douce pour retirer les résidus. Assurez-vous que les orifices ne sont pas obstrués. Utilisez un fil de fer fin pour les déboucher si nécessaire.

Le barbecue est-il livré monté ?

Non, le barbecue nécessite un montage. Suivez les instructions de la notice. L'ensemble des vis et pièces est fourni. Portez des gants pour manipuler les pièces aux bords tranchants.

Comment stocker le barbecue en hiver ?

Après nettoyage complet, rangez-le dans un endroit sec et à l'abri des intempéries. Débranchez la bouteille de gaz et stockez-la séparément dans un endroit ventilé.

MODE D'EMPLOI XT40058 FIESTA

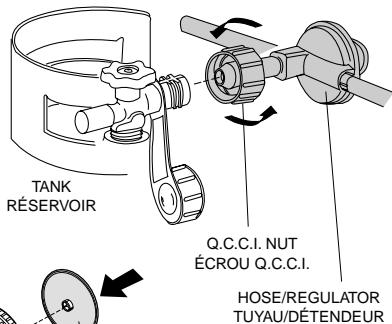

5 WARNING: Before proceeding with the following steps, ensure you have read: L. P. Gas Cylinder • Hose and Regulator Sections of the USE AND CARE INSTRUCTIONS AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

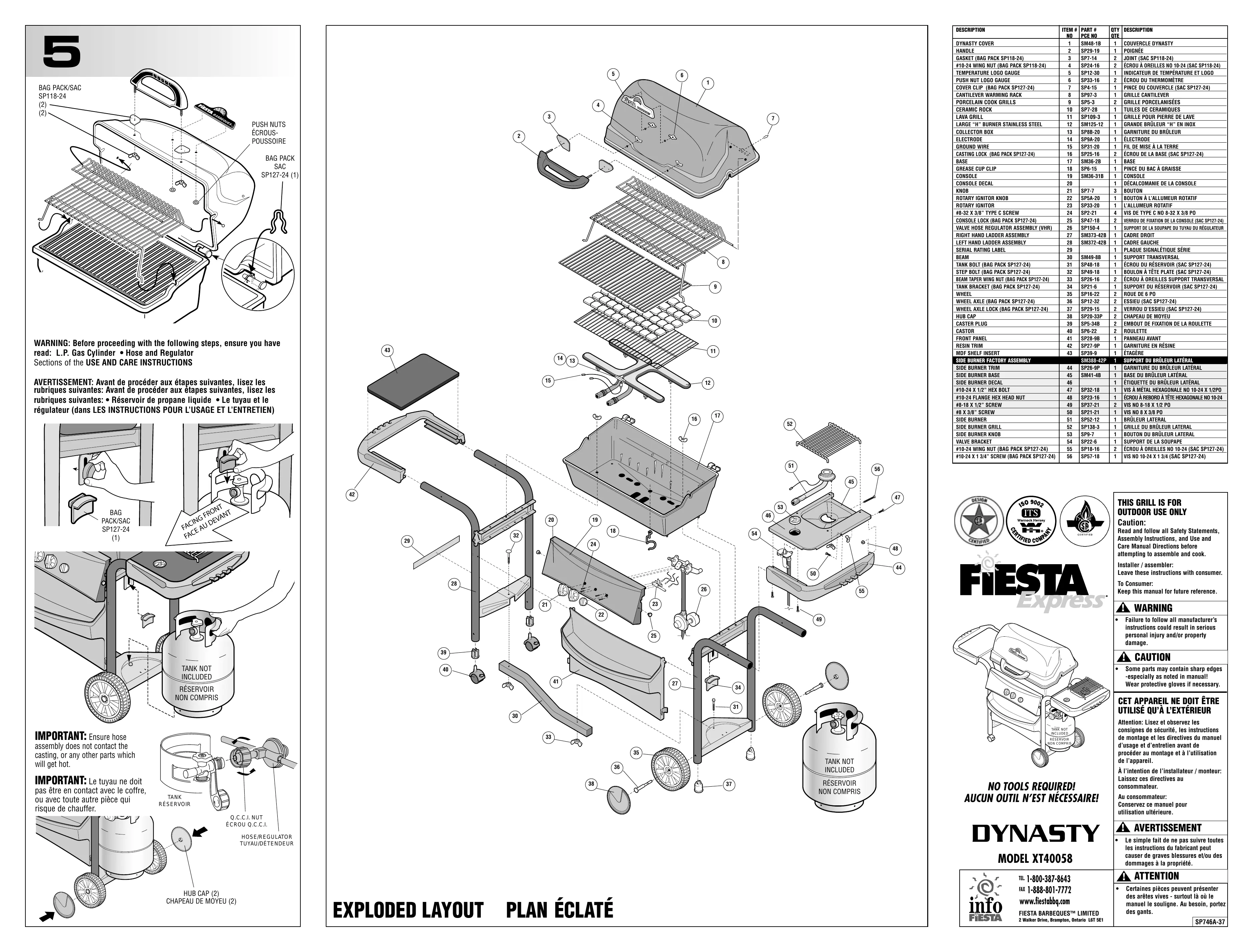

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
DYNASTY COVER	1	SM48-1B	1	COUVERCLE DYNAMY
HANDLE	2	SP29-19	1	POIGNEE
GASKET (BAG PACK SP118-24)	3	SP7-14	2	JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24)	4	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE	5	SP12-30	1	INDICATEUR DE TEMPERATURE ET LOGO
PUSH NUT LOGO GAUGE	6	SP33-16	2	ÉCROU DU THERMOMETRE
COVER CLIP (BAG PACK SP127-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP127-24)
CANTILEVER WARMING RACK	8	SP97-3	1	GRILLE CANTILEVER
PORCELAIN COOK GRILLS	9	SP5-3	2	GRILLE PORCELANISEES
CERAMIC ROCK	10	SP7-28	1	TUILIES DE CERAMIOUES
LAVA GRILL	11	SP109-3	1	GRILLE POUR PIERRE DE LAVE
LARGE “H” BURNER STAINLESS STEEL	12	SM125-12	1	GRANDE BRULEUR “H” EN INOX
COLLECTOR BOX	13	SP88-20	1	GARNITURE DU BRULEUR
ELECTRODE	14	SP9A-20	1	ÉLECTRODE
GROUND WIRE	15	SP31-20	1	FIL DE MISE À LA TERRE
CASTING LOCK (BAG PACK SP127-24)	16	SP25-16	2	ÉCROU DE LA BASE (SAC SP127-24)
BASE	17	SM36-2B	1	BASE

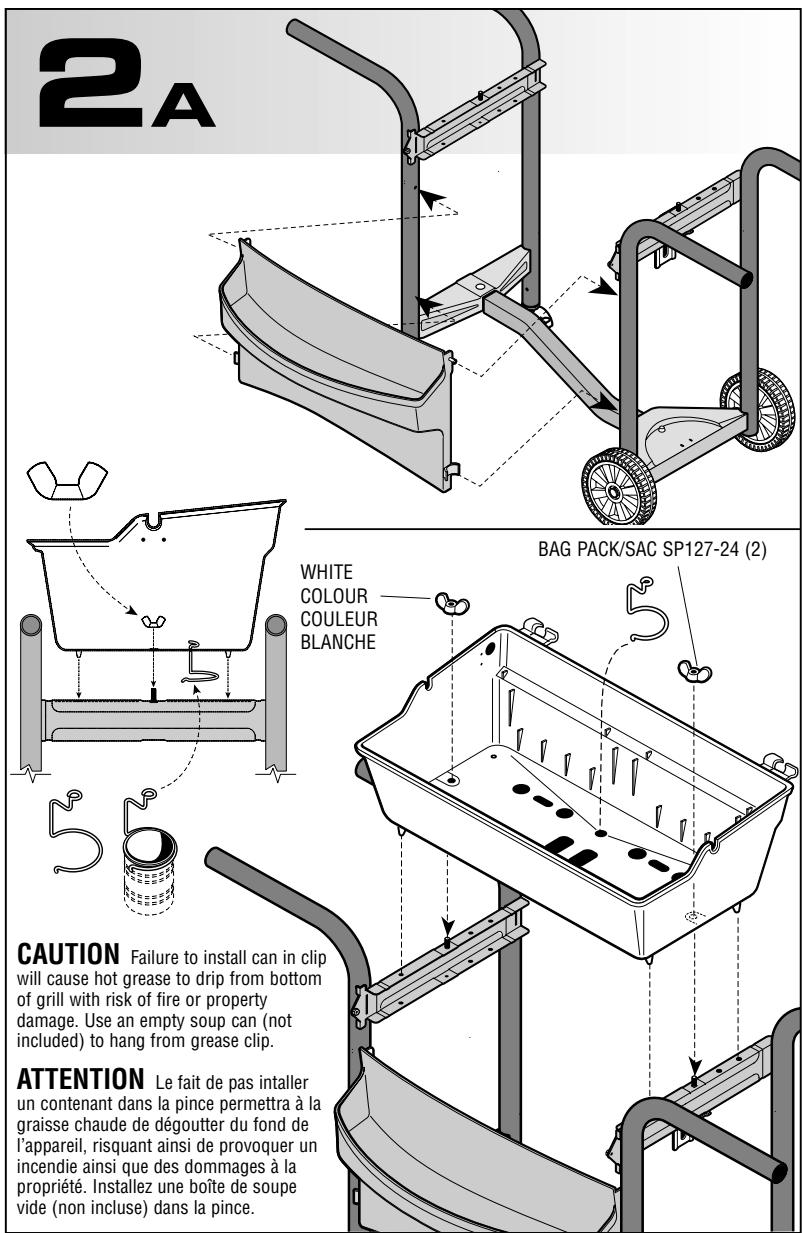

GREASE CUP CLIP	18	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	19	SM36-31B	1	CONSOLE
CONSOLE DECAL	20		1	DéCALCOMANIE DE LA CONSOLE
KNOB	21	SP7-7	3	BOUTON
ROTARY IGNITOR KNOB	22	SP5A-20	1	BOUTON À L'ALLUMEUR ROTATIF
ROTARY IGNITOR	23	SP33-20	1	L'ALLUMEUR ROTATIF
#8-32 X 3/8" TYPE C SCREW	24	SP2-21	4	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP127-24)	25	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	26	SP150-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY	27	SM373-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	28	SM372-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	29		1	PLAQUE SIGNALÉTIQUE Série
BEAM	30	SM49-8B	1	SUPPORT TRANVERSAL
TANK BOLT (BAG PACK SP127-24)	31	SP48-18	1	ÉCROU DU RESERVOIR (SAC SP127-24)
STEP BOLT (BAG PACK SP127-24)	32	SP49-18	1	BOULON À Tête PLATE (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)	33	SP26-16	2	ÉCROU À OREILLES SUPPORT TRANVERSAL

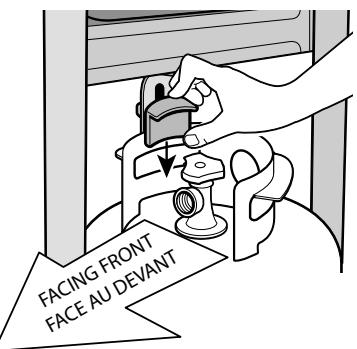

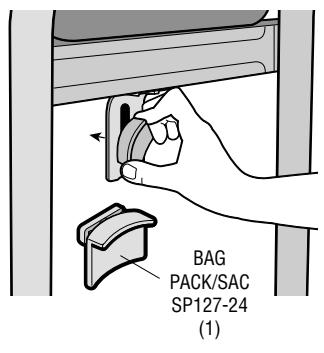

TANK BRACKET (BAG PACK SP127-24)	34	SP21-6	1	SUPPORT DU RÉSEROVIR (SAC SP127-24)
WHEEL	35	SP16-22	2	ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP127-24)	36	SP12-32	2	ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24)	37	SP29-15	2	VERROU D'ESSIEU (SAC SP127-24)

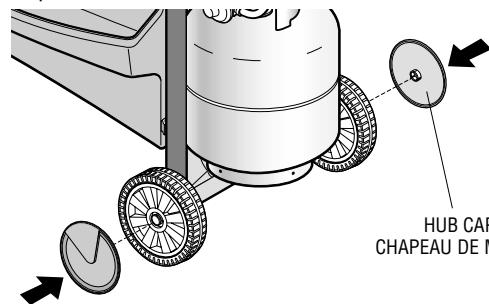

HUB CAP	38	SP20-33P	2	CHAPEAU DE MOYEU
CASTER PLUG	39	SP5-34B	2	EMBOUT DE FIXATION DE LA ROULETTE
CASTOR	40	SP6-22	2	ROULETTE
FRONT PANEL	41	SP28-9B	1	PANNEAU AVANT
RESIN TRIM	42	SP27-9P	1	GARNITURE EN RÉSINE
MDF SHELF INSERT	43	SP39-9	1	ÉTAGÈRE
SIDE BURNER FACTORY ASSEMBLY	SM38B-42P		1	SUPPORT DU BRULEUR LATERAL
SIDE BURNER TRIM	44	SP26-9P	1	GARNITURE DU BRULEUR LATERAL
SIDE BURNER BASE	45	SM41-4B	1	BASE DU BRULEUR LATERAL
SIDE BURNER DECAL	46		1	ÉTIQUETTE DU BRULEUR LATERAL
#10-24 X 1/2" HEX BOLT	47	SP32-18	1	VIS À METAL HEXAGONALE NO 10-24 X 1/2PO
#10-24 FLANGE HEX HEAD NUT	48	SP23-16	1	ÉCROU À REBORD À Tête HEXAGONALE NO 10-24
#8-18 X 1/2" SCREW	49	SP37-21	2	VIS NO 8-18 X 1/2 PO
#8 X 3/8" SCREW	50	SP21-21	1	VIS NO 8 X 3/8 PO
SIDE BURNER	51	SP52-12	1	BRULEUR LATERAL
SIDE BURNER GRILL	52	SP138-3	1	GRILLE DU BRULEUR LATERAL
SIDE BURNER KNOB	53	SP9-7	1	BOUTON DU BRULEUR LATERAL
VALVE BRACKET	54	SP22-6	1	SUPPORT DE LA SOUPAPE
#10-24 WING NUT (BAG PACK SP127-24)	55	SP18-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP127-24)
#10-24 X 1 3/4" SCREW (BAG PACK SP127-24)	56	SP57-18	1	VIS NO 10-24 X 1 3/4 (SAC SP127-24)

THIS GRILL IS FOR OUTDOOR USE ONLY

Caution:

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil.

À l'intention de l'installateur / monteur: Laissez ces directives au consommateur.

Au consommateur: Conserve ce manuel pour utilisation ultérieure.

Avertissement

• Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

Attention

Certaines pièces peuvent présenter des arêtes vives - surtout là où le manuel le souligne. Au besoin, portez des gants.

SP746A-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
