EH30046 CLASSIC - Barbecue gaz FIESTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	EH30046 CLASSIC
Utilisation	Extérieur uniquement
Nombre de brûleurs principaux	1 grand brûleur en inox + 1 brûleur latéral
Matériau des grilles	Grilles porcelanisées
Pierre de lave	Oui, tuiles céramiques et grille pour pierre de lave
Grille réchaud	Oui
Allumage	Allumeur à bouton-poussoir
Indicateur de température	Oui, sur le couvercle
Roues	2 roues de 6 pouces
Brûleur latéral	Oui, avec grille dédiée
Tablette latérale	Oui, en bois (3 planches)
Réservoir	Propane liquide (non inclus)
Bac à graisse	Oui, avec pince
Entretien	Nettoyer les grilles et brûleurs après usage, vider le bac à graisse régulièrement
Pièces détachées	Disponibles via le plan éclaté (voir notice)

FOIRE AUX QUESTIONS - EH30046 CLASSIC FIESTA

Comment assembler le barbecue EH30046 CLASSIC ?

Suivez le plan éclaté fourni dans la notice. Utilisez les sachets de pièces (SP128-24, SP129-24, etc.). Portez des gants pour manipuler les pièces à arêtes vives.

Quel type de gaz utiliser ?

Le barbecue est conçu pour le propane liquide. Assurez-vous d'utiliser un réservoir adapté avec un régulateur conforme.

Comment allumer le barbecue ?

Appuyez sur le bouton-poussoir de l'allumeur (pièce #25) tout en tournant le bouton de gaz. Si l'allumage échoue, attendez 5 minutes avant de réessayer.

Comment nettoyer les grilles de cuisson ?

Après utilisation, laissez refroidir puis brossez les grilles porcelanisées avec une brosse métallique. Pour un nettoyage en profondeur, utilisez de l'eau chaude savonneuse.

Où placer le réservoir de gaz ?

Le réservoir se fixe sur le support (pièce #36) à l'arrière du barbecue. Assurez-vous que le tuyau et le régulateur n'entrent pas en contact avec des surfaces chaudes.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'électrode (#18) est propre et bien positionnée. Vérifiez également la pile de l'allumeur si applicable. Assurez-vous que le gaz est ouvert.

Le barbecue peut-il être utilisé par temps de pluie ?

Non, ce barbecue est destiné à une utilisation en extérieur uniquement et doit être protégé de la pluie. Rangez-le dans un endroit sec après usage.

Comment vérifier les fuites de gaz ?

Appliquez une solution d'eau savonneuse sur les raccords. Si des bulles se forment, il y a une fuite. Ne jamais utiliser de flamme pour détecter une fuite.

Comment remplacer une pièce défectueuse ?

Consultez le plan éclaté pour identifier le numéro de pièce. Commandez la pièce de rechange auprès du fabricant ou d'un revendeur agréé.

Quelle est la garantie de ce barbecue ?

La garantie n'est pas spécifiée dans la notice. Contactez le service client FIESTA pour plus d'informations.

MODE D'EMPLOI EH30046 CLASSIC FIESTA

Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: • Réservoir de propane liquide

• Le tuyau et le régulateur (dans les instructions

POUR L'USAGE ET L'ENTRETIEN

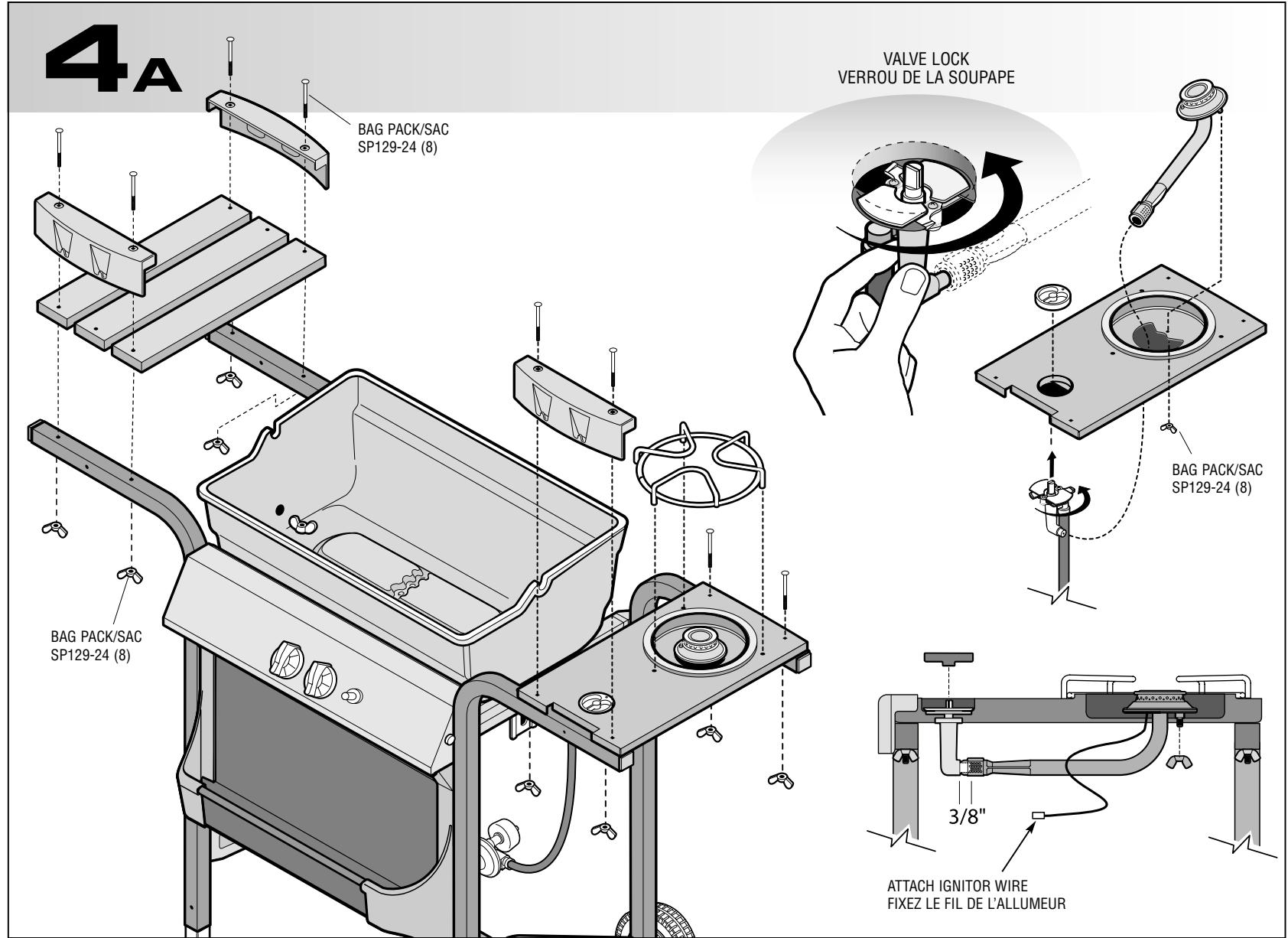

BAG PACK/SAC SP128-24 (1)

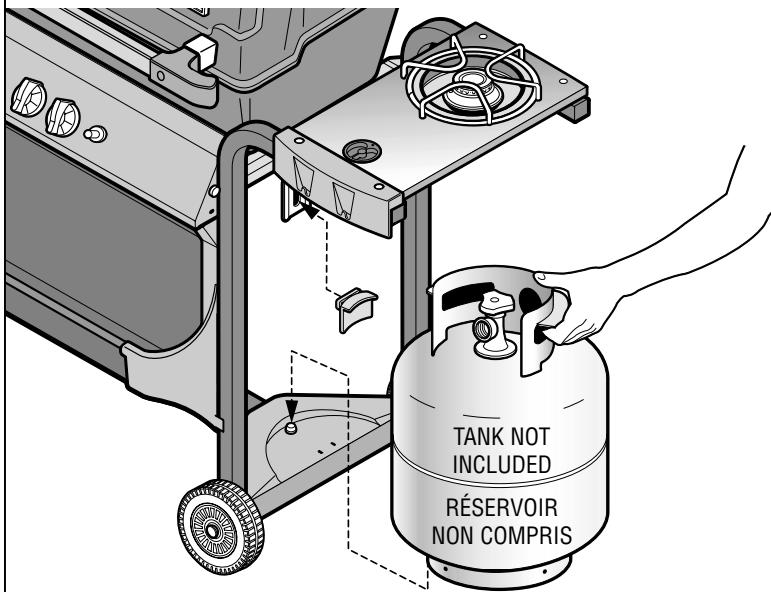

TANK RESERVOIR

IMPORTANT: Assurez-vous

hose assembly does

contact avec le coffre

ou avec toute autre pièce

qui risque de chauffer.

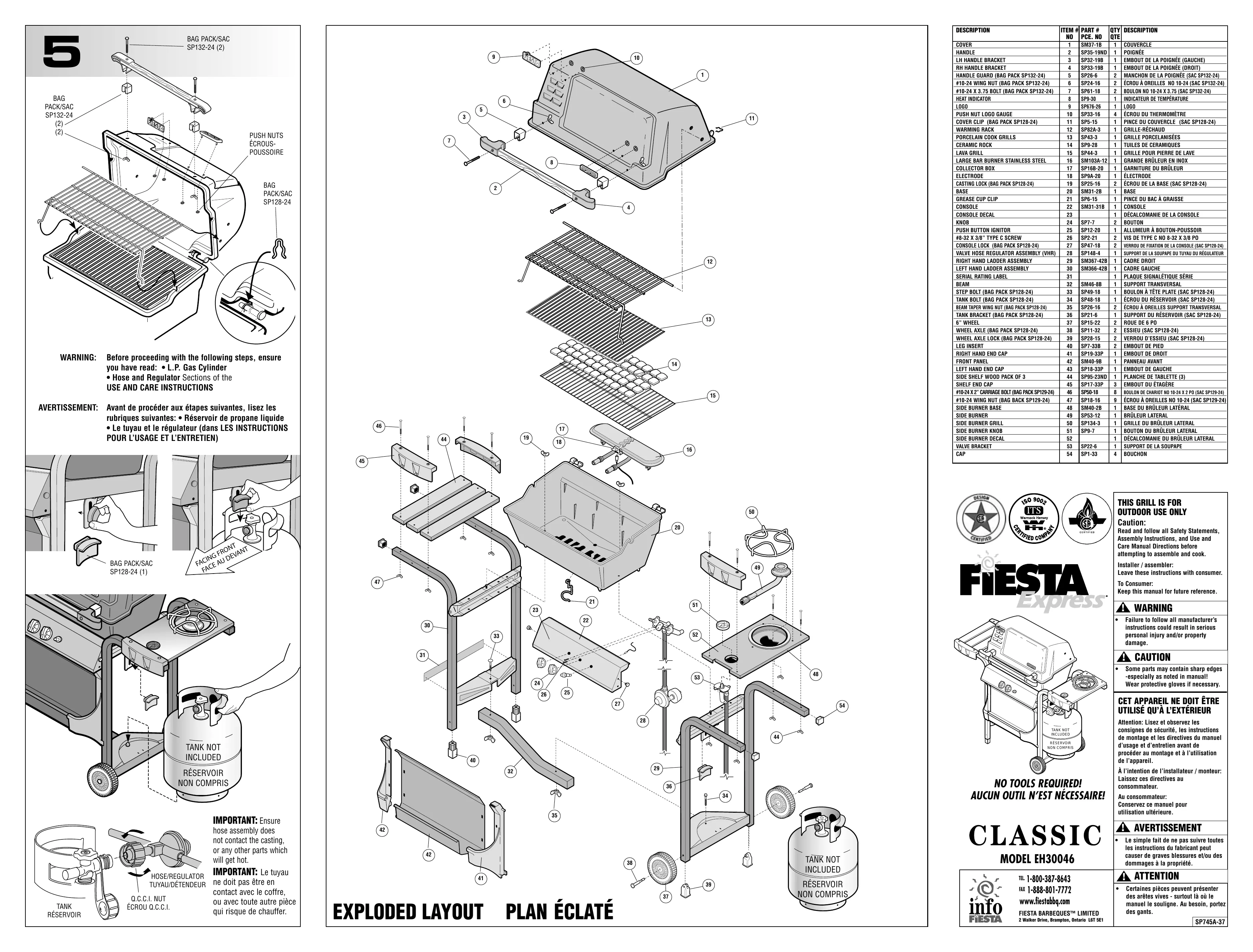

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE. NO	QTYQTE	DESCRIPTION
COVER	1	SM37-18	1	COUVERCLE
HANDLE	2	SP35-19ND	1	POIGNEE
LH HANDLE BRACKET	3	SP32-19B	1	EMBOUT DE LA POIGNEE (GAUCHE)
RH HANDLE BRACKET	4	SP33-19B	1	EMBOUT DE LA POIGNEE (DROIT)
HANDLE GUARD (BAG PACK SP132-24)	5	SP26-6	2	MANCHON DE LA POIGNEE (SAC SP132-24)
#10-24 WING NUT (BAG PACK SP132-24)	6	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP132-24)
#10-24 X 3.75 BOLT (BAG PACK SP132-24)	7	SP61-18	2	BOULON NO 10-24 X 3.75 (SAC SP132-24)
HEAT INDICATOR	8	SP9-30	1	INDICATEUR DE TEMPERATURE
LOGO	9	SP676-26	1	LOGO
PUSH NUT LOGO GAUGE	10	SP33-16	4	ÉCROU DU THERMOMÉTURE
COVER CLIP (BAG PACK SP128-24)	11	SP5-15	1	PINCE DU COUVERCLE (SAC SP128-24)

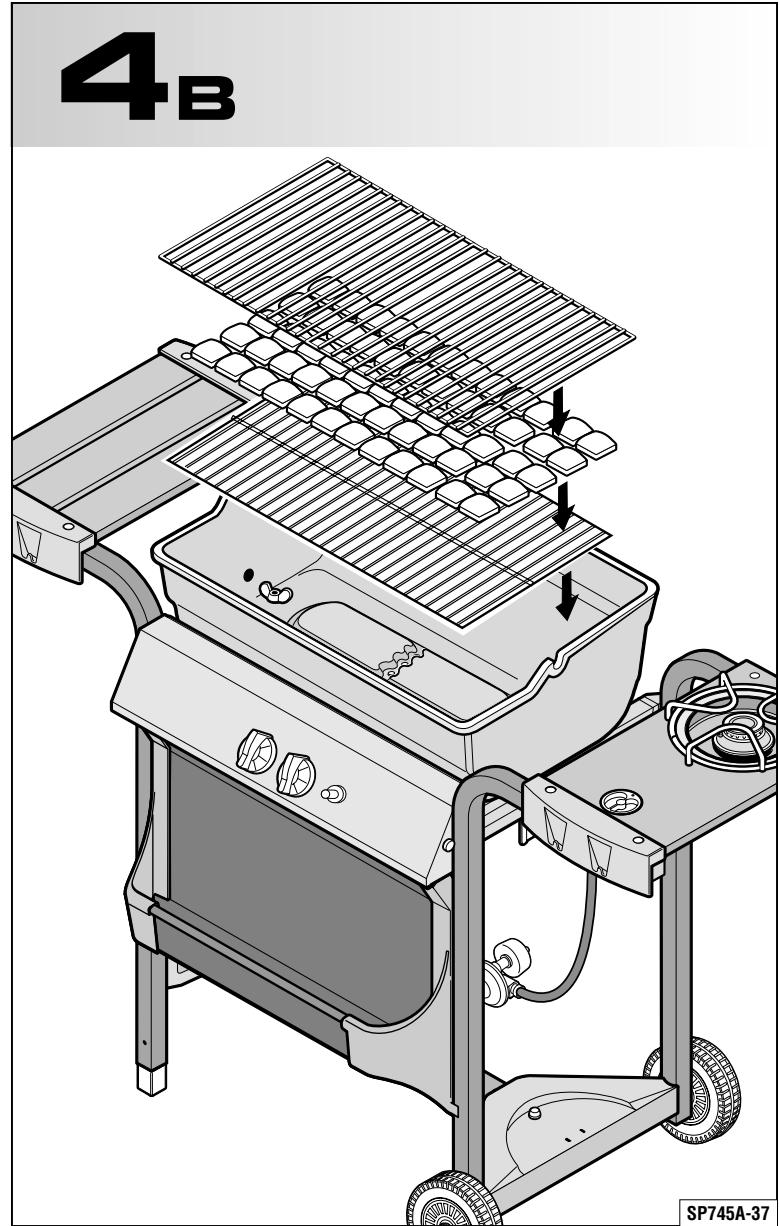

WARMING RACK	12	SP82A-3	1	GRILLE-RÉCHAUD
PORCELAIN COOK GRILLS	13	SP43-3	1	GRILLE PORCELANISÉES
CERAMIC ROCK	14	SP9-28	1	TUILES DE CERAMIQUES
LAVA GRILL	15	SP44-3	1	GRILLE POUR PIERRE DE LAVE
LARGE BAR BURNER STAINLESS STEEL	16	SM103A-12	1	GRANDE BRULEUR EN INOX
COLLECTOR BOX	17	SP16B-20	1	GARNITURE DU BRULEUR
ELECTRODE	18	SP9A-20	1	ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24)	19	SP25-16	2	ÉCROU DE LA BASE (SAC SP128-24)
BASE	20	SM31-28	1	BASE

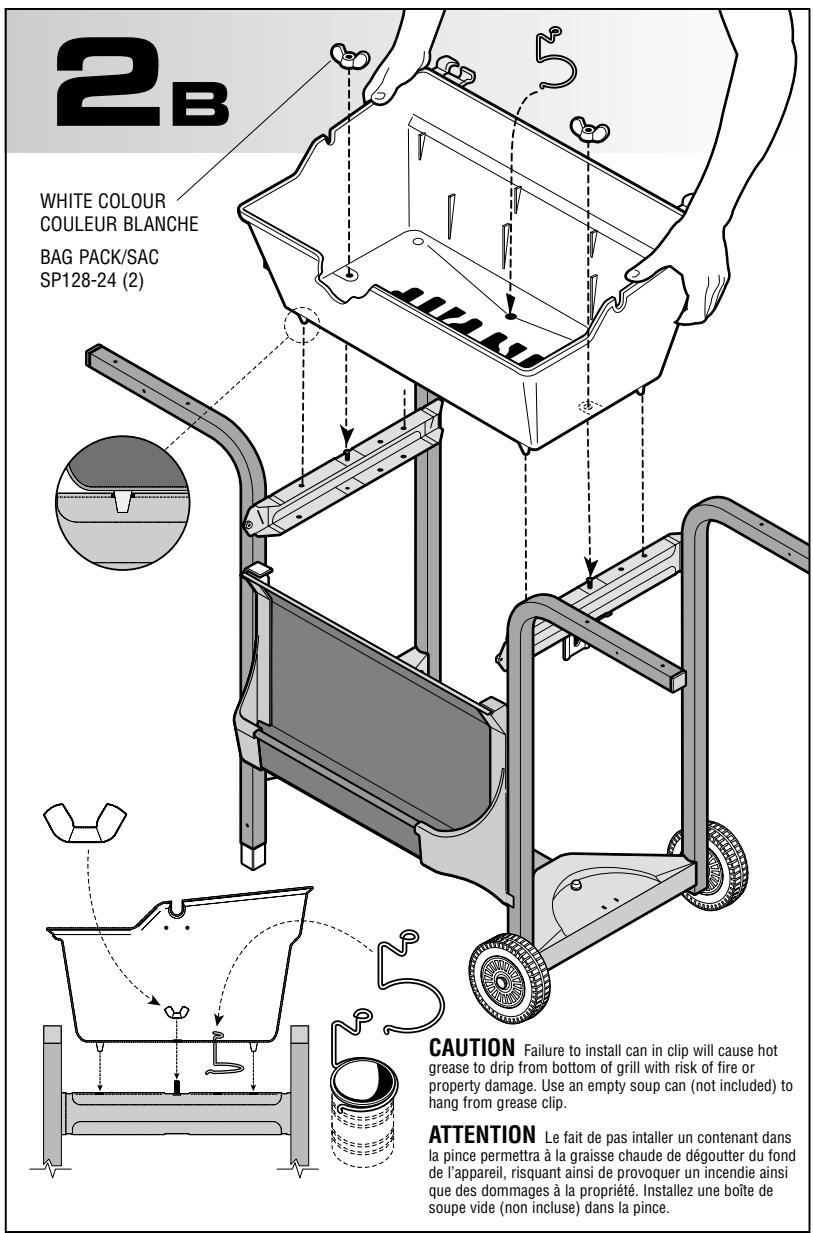

GREASE CUP CLIP	21	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	22	SM31-31B	1	CONSOLE
CONSOLE DECAL	23		1	DéCALCOMANIE DE LA CONSOLE
KNOB	24	SP7-7	2	BOUTON
PUSH BUTTON IGNITOR	25	SP12-20	1	ALLUMEUR À BOUTON-POUSSOIR
#8-32 X 3/8" TYPE C SCREW	26	SP2-21	2	VIS DE TYPE C NO 8-32 X 3/8 PO

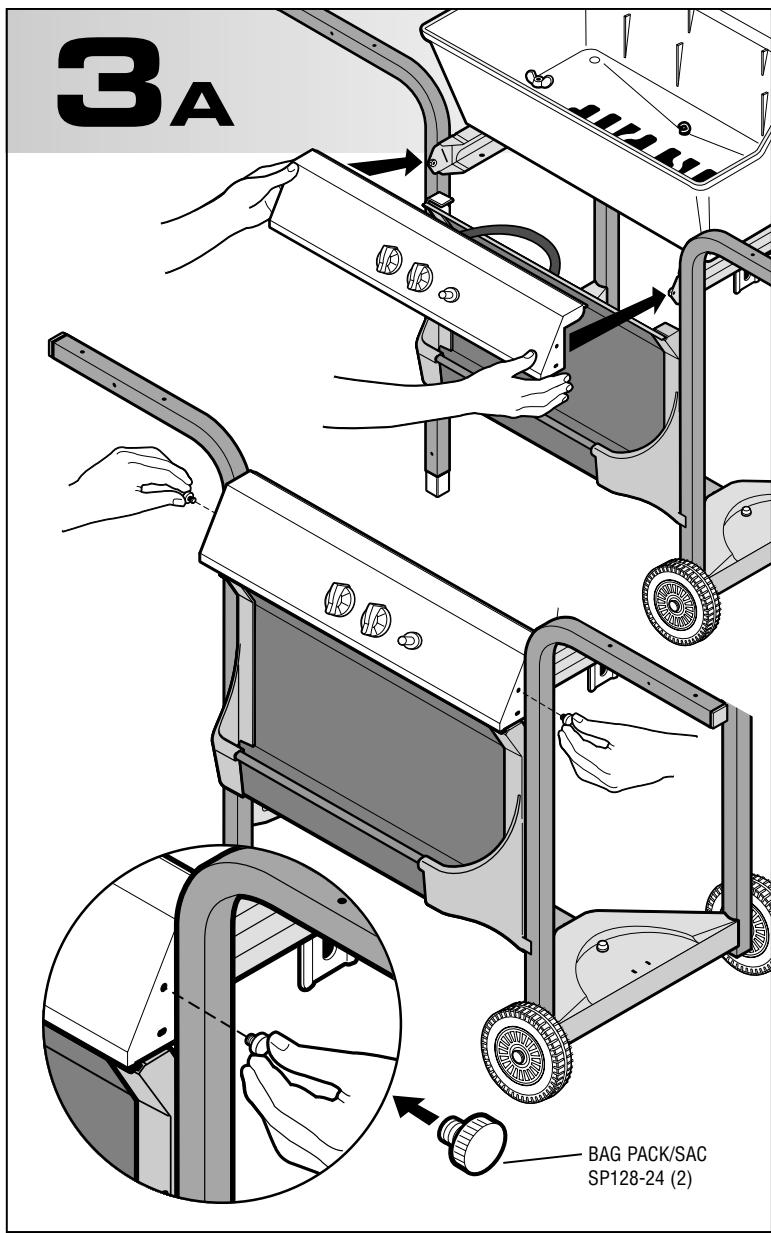

CONSOLE LOCK (BAG PACK SP128-24)	27	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	28	SP148-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULÉUR

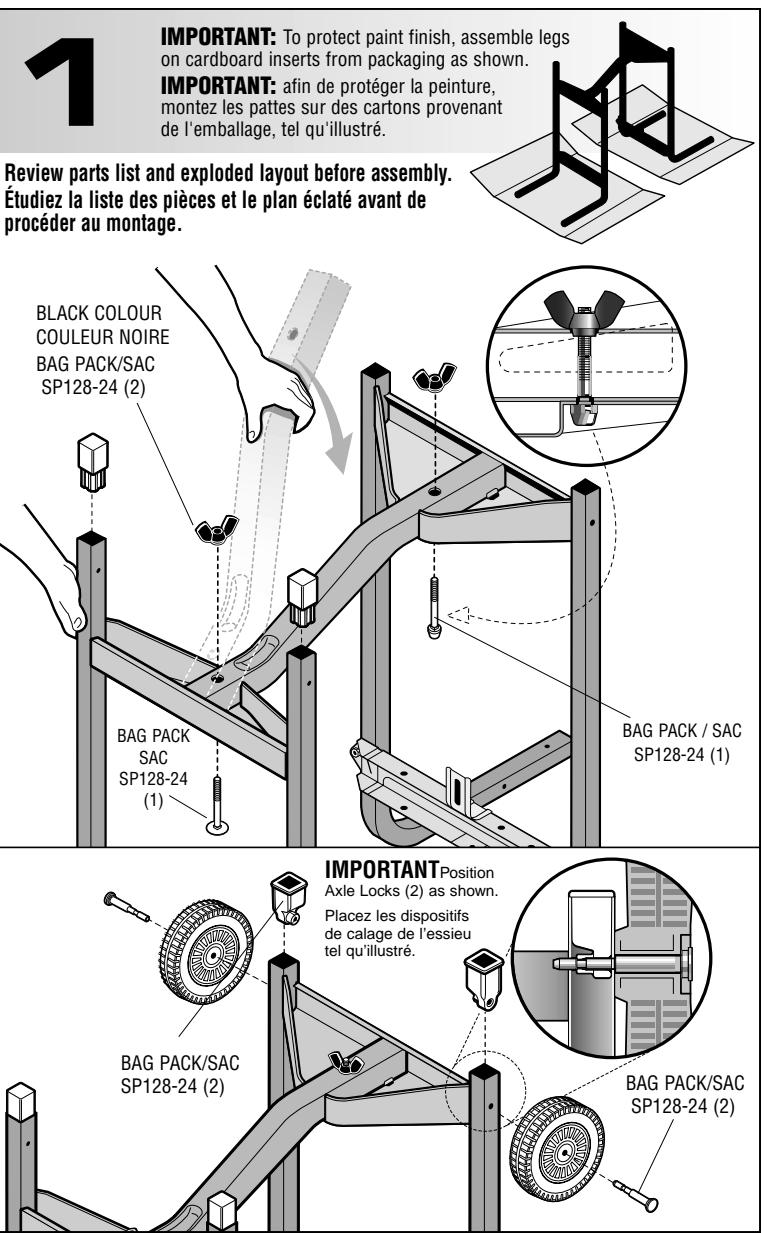

RIGHT HAND LADDER ASSEMBLY	29	SM367-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	30	SM366-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	31		1	PLAQUE SINGNÉTIQUE SÉRIE
BEAM	32	SM46-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP128-24)	33	SP49-18	1	BOULON À Tête PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24)	34	SP48-18	1	ÉCROU DU RÉSERVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)	35	SP26-16	2	ÉCROU À OREILLES SUPPORT TRANVERSAL

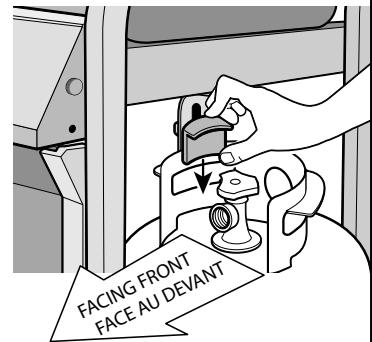

TANK BRACKET (BAG PACK SP128-24)	36	SP21-6	1	SUPPORT DU RÉSERVOIR (SAC SP128-24)
6" WHEEL	37	SP15-22	2	ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24)	38	SP11-32	2	ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)	39	SP28-15	2	VERROU D'ESSIEU (SAC SP128-24)
LEG INSERT	40	SP7-33B	2	EMBOUT DE PIED
RIGHT HAND END CAP	41	SP19-33P	1	EMBOUT DE DROIT

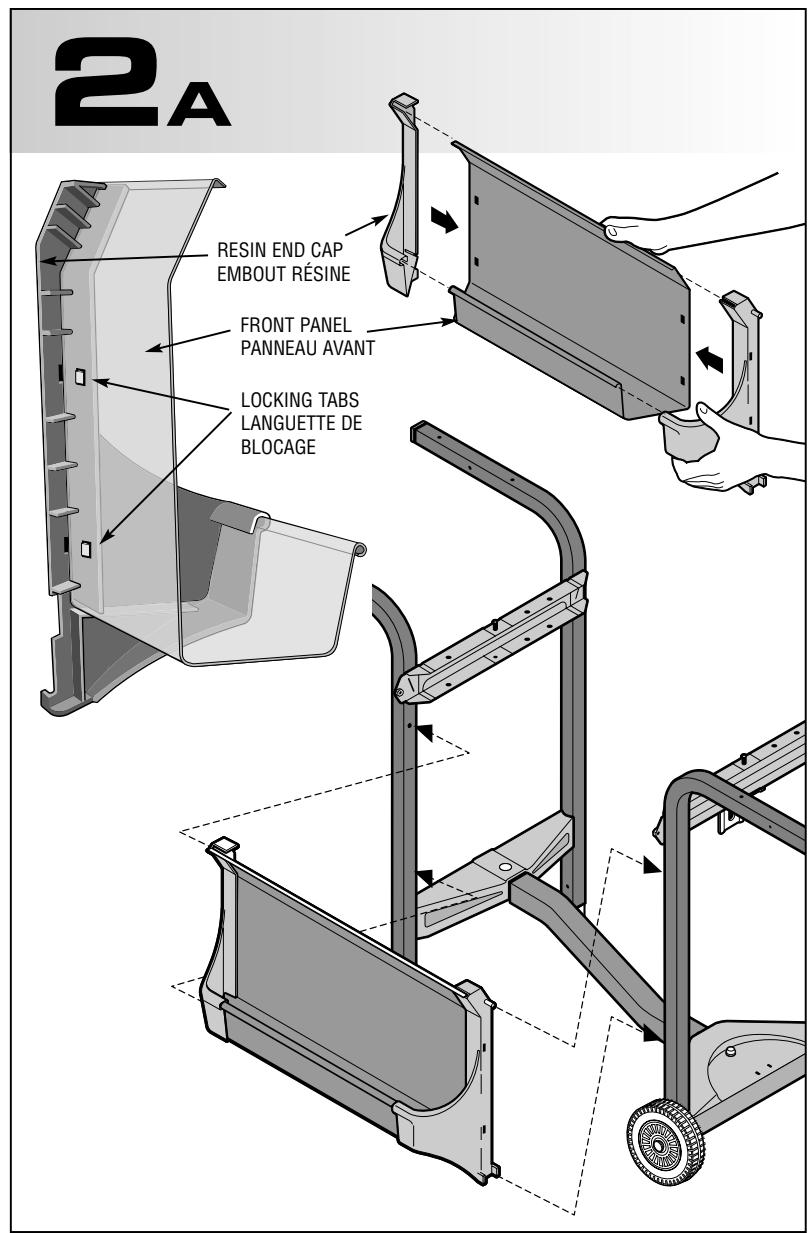

FRONT PANEL	42	SM40-9B	1	PANNEAU AVANT
LEFT HAND END CAP	43	SP18-33P	1	EMBOUT DE GAUCHE
SIDE SHELF WOOD PACK OF 3	44	SP95-23ND	1	PLANCHDE TABLETTE (3)
SHELF END CAP	45	SP17-33P	3	EMBOUT DU ÉTAGÈRE
#10-24 X 2" CARRIAGE BOLT (BAG PACK SP129-24)	46	SP50-18	8	BOULON DE CHARIOT NO 10-24 X 2 PO (SAC SP129-24)
#10-24 WING NUT (BAG BACK SP129-24)	47	SP18-16	9	ÉCROU À OREILLES NO 10-24 (SAC SP129-24)
SIDE BURNER BASE	48	SM40-2B	1	BASE DU BRULEUR LATERAL
SIDE BURNER	49	SP53-12	1	BRULEUR LATERAL
SIDE BURNER GRILL	50	SP134-3	1	GRILLE DU BRULEUR LATERAL
SIDE BURNER KNOB	51	SP9-7	1	BOUTON DU BRULEUR LATERAL
SIDE BURNER DECAL	52		1	DéCALCOMANIE DU BRULEUR LATERAL
VALVE BRACKET	53	SP22-6	1	SUPPORT DE LA SOUPAPE
CAP	54	SP1-33	4	BOUCHON

THIS GRILL IS EQR

OUTDOOR USE ONLY

Caution:

Attention: Lisez et observez les

consignes de sécurité, les instructions

de montage et les directives du

d'usage et d'entretien avant de

procédé au montage et à l'utilisation de l'annexe

Laissez ces

consommate

Au consommateur

Conserve ce manuel pour

utilisation ultérieure.

Avertissement

Le simple fait de ne pas suivre toutes

les instructions du fabricant peut

causer de graves blessures et/ou des

domimage

Attention

Certaines pièces peuvent enserrer

des arêtes vives - surtout là où le

manuel le soul

des gants.

SP745A-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
