| Type de produit | Barbecue à gaz |
| Marque | FIESTA |
| Modèle | XA34540 |
| Alimentation | Gaz propane liquide |
| Nombre de brûleurs | 1 brûleur principal en acier inoxydable en forme de H |
| Surface de cuisson | Grilles en porcelaine et grille pour pierre de lave |
| Matériau du brûleur | Acier inoxydable |
| Matériau des grilles | Porcelaine émaillée |
| Roches céramiques | Incluses pour une répartition homogène de la chaleur |
| Allumage | Allumeur à bouton poussoir (pièce n° SP11-20) |
| Régulateur et tuyau | Ensemble vanne-tuyau-régulateur (VHR) inclus |
| Sécurité | Usage exclusivement en plein air ; ne pas laisser le tuyau en contact avec des surfaces chaudes |
| Entretien | Pince du bac à graisse (SP6-15) pour récupérer les graisses |
| Nettoyage | Grilles porcelanisées lavables ; pierres de lave à remplacer si usées |
| Roues | 2 roues avec essieux et verrous, et 2 roulettes avant |
| Étagères | 2 étagères métalliques avec garniture en résine |
| Thermomètre | Thermomètre logo ADVANTIS sur le couvercle |
| Pièces détachées | Nombreuses pièces listées dans la vue éclatée (couvercle, poignée, joints, etc.) |
| Réparabilité | Pièces individuelles disponibles via les numéros de pièce |
| Dimensions | Non spécifiées dans la notice |
| Poids | Non spécifié |
FOIRE AUX QUESTIONS - XA34540 FIESTA
Questions des utilisateurs sur XA34540 FIESTA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Barbecue au format PDF gratuitement ! Retrouvez votre notice XA34540 - FIESTA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XA34540 de la marque FIESTA.
MODE D'EMPLOI XA34540 FIESTA

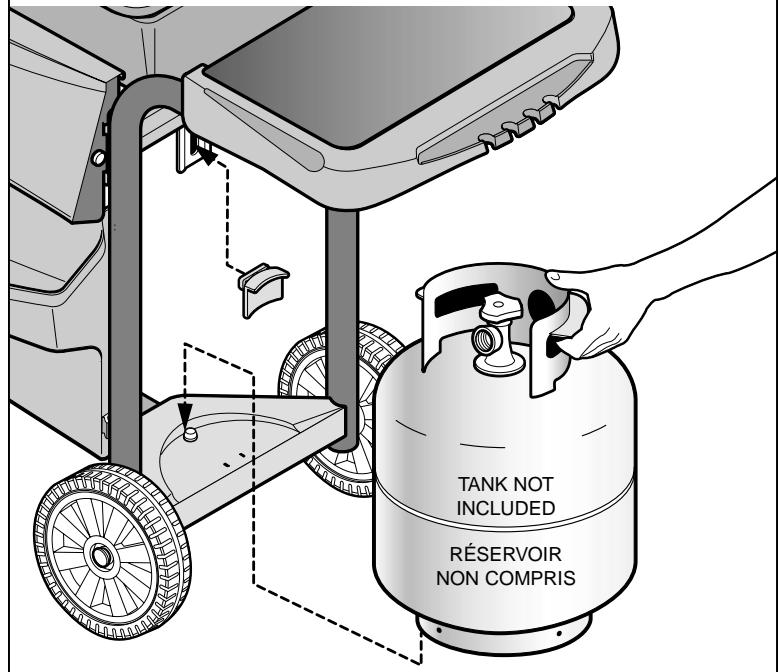

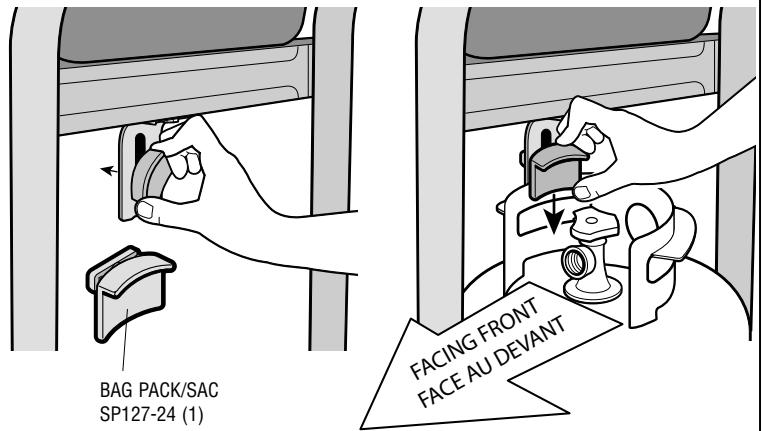

Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: - Réservoir de propane liquide
- Le tuyau et le régulateur (dans les instructions
POUR L'USAGE ET L'ENTRETIEN)

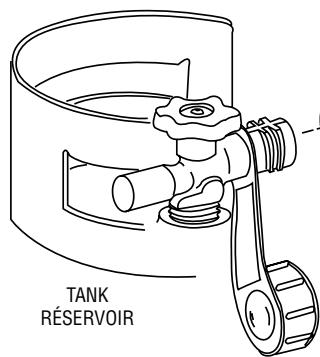

Q. C. C. I. NUT ECROU Q. C. C. I. HOSE/REGULATOR TUYAU/DETENDEUR
TANK
RESERVOIF
IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

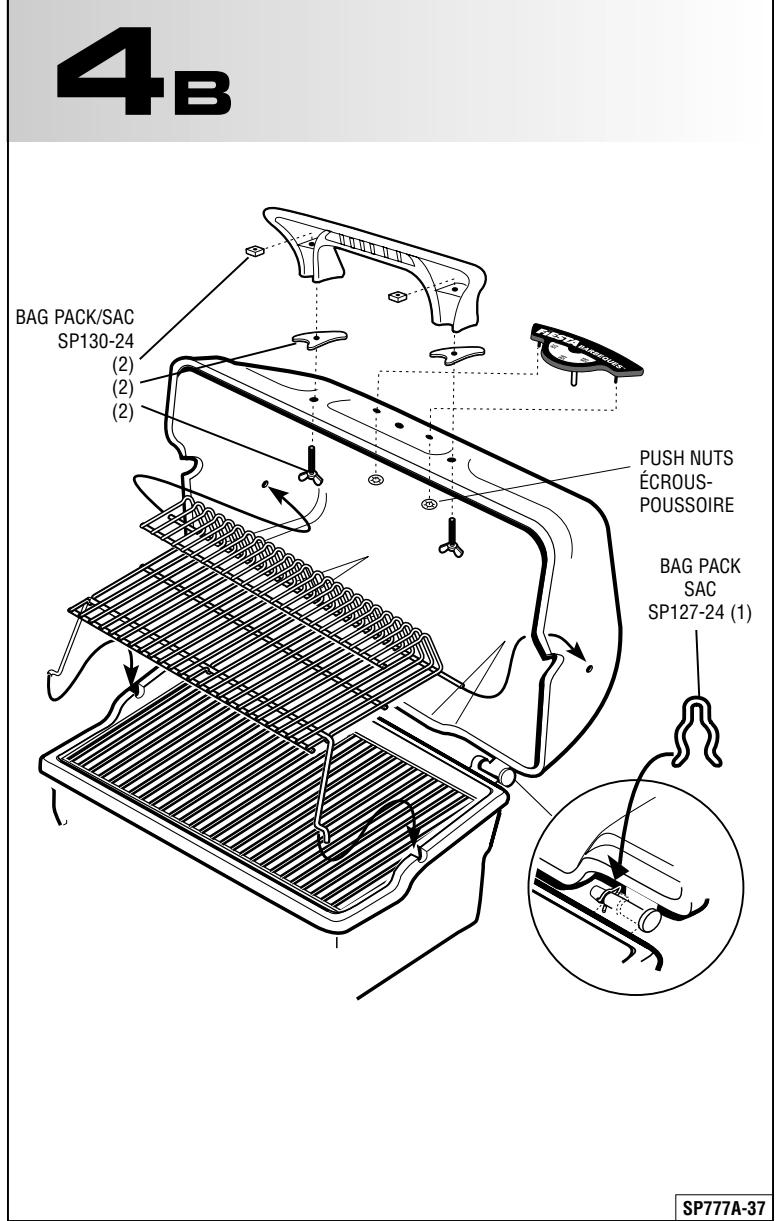

EXPLODED LAYOUT PLAN ÉCLATÉ
| DESCRIPTION | ITEM #NO | PART #PCE NO | QTYQTE | DESCRIPTION |
| ADVANTIS COVER | 1 | SP52-1B | 1 | COUVERCLE ADVANTIS |
| HANDLE | 2 | SP28-19 | 1 | POIGNÉE |
| GASKET (BAG PACK SP130-24) | 3 | SP8-14 | 2 | JOINT (SAC SP130-24) |
| #10-24 SQ NUT (BAG PACK SP130-24) | 4 | SP15-16 | 2 | ÉCROU NO 10-24 (SAC SP130-24) |
| #10-24 WING BOLT (BAG PACK SP130-24) | 5 | SP60-18 | 2 | ÉCROU À OREILLES NO 10-24 (SAC SP130-24) |
| ADVANTIS LOGO GAUGE | 6 | SP14-30 | 1 | ADVANTIS LOGO GAUGE |
| PUSH NUT LOGO GAUGE | 7 | SP33-16 | 2 | ÉCROU DU THERMOMÉTRE |
| COVER CLIP (BAG PACK SP127-24) | 8 | SP4-15 | 1 | PINCE DU COUVERCLE (SAC SP127-24) |
| CANTILEVER WARMING RACK | 9 | SP129-3 | 1 | GRILLE CANTILEVER |
| PORCELAIN COOK GRILLS | 10 | SP105-3 | 1 | GRILLE PORCELANISÉES |
| CERAMIC ROCK | 11 | SP6-28 | 1 | TUULES DE CERAMIQUES |
| LAVA GRILL | 12 | SP35-3 | 1 | GRILLE POUR PIERRE DE LAVE |
| SMALL "H" BURNER STAINLESS STEEL | 13 | SM130-12 | 1 | PETIT BRULEUR "H" EN INOX |
| COLLECTOR BOX | 14 | SP88-20 | 1 | GARNITUDE DU BRULEUR |
| ELECTRODE | 15 | SP9A-20 | 1 | ÉLECTRODE |
| CASTING LOCK (BAG PACK SP127-24) | 16 | SP25-16 | 2 | ÉCROU DE LA BASE (SAC SP127-24) |
| BASE | 17 | SM32-2B | 1 | BASE |

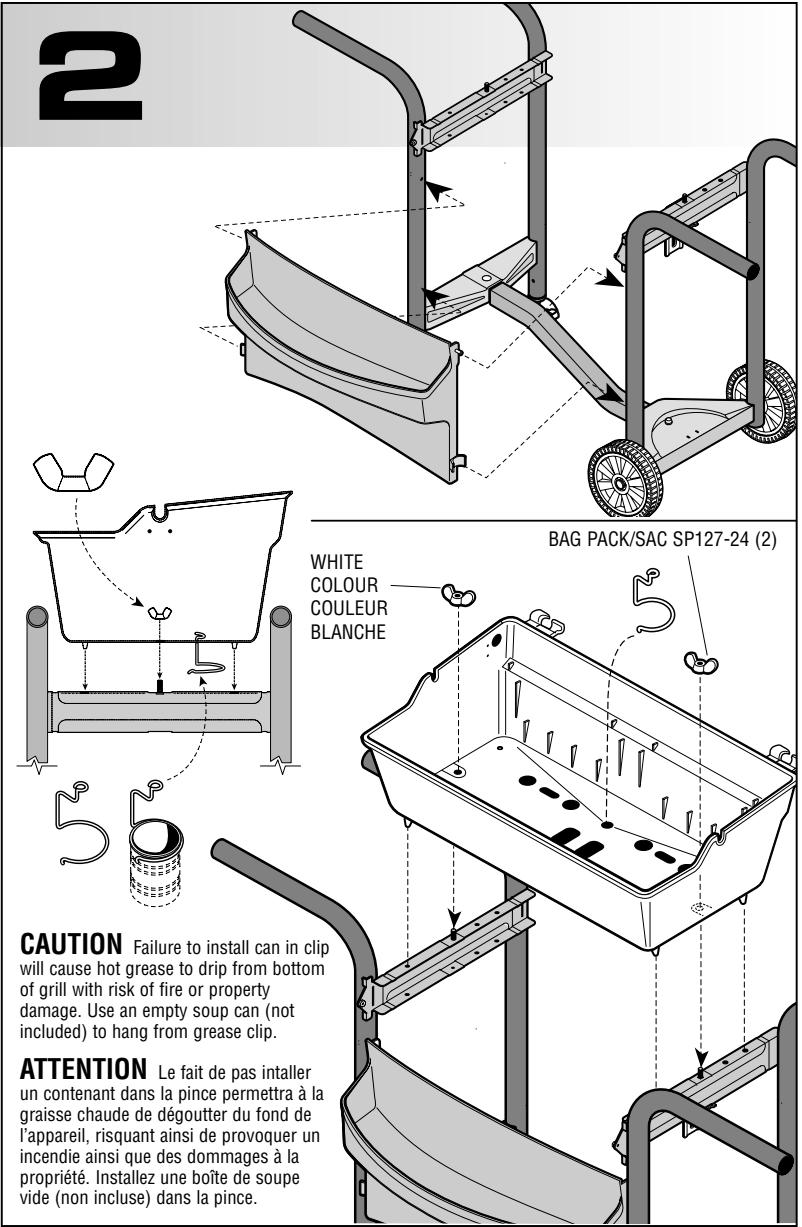

| GREASE CUP CLIP | 18 | SP6-15 | 1 | PINCE DU BAC À GRAISSE |
| CONSOLE | 19 | SM51-31B | 1 | CONSOLE |
| CONSOLE DECAL | 20 | 1 | DéCALCOMANIE DE LA CONSOLE | |
| CONSOLE LOCK (BAG PACK SP127-24) | 21 | SP47-18 | 2 | VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24) |
| VALVE HOSE REGULATOR ASS. (VHR) | 22 | SP181-4 | 1 | SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR |
| KNOB | 23 | SP7-7 | 3 | BOUTON |
| #8-32 X 3/8" TYPE C SCREW | 24 | SP2-21 | 2 | VIS DE TYPE C NO 8-32 X 3/8 PO |
| PUSH BUTTON IGNITOR | 25 | SP11-20 | 1 | ALLUMEUR À BOUTON-POSSOUR |
| LEFT HAND LADDER ASSEMBLY | 26 | SM372-42B | 1 | CADRE GAUCHE |
| SERIAL RATING LABEL | 27 | 1 | PLAQUE SIGNALÉTIQUE Sérique | |
| RIGHT HAND LADDER ASSEMBLY | 28 | SM373-42B | 1 | CADRE DROIT |
| BEAM | 29 | SM48-8B | 1 | SUPPORT TRANVERSAL |
| STEP BOLT (BAG PACK SP127-24) | 30 | SP49-18 | 1 | BOULON À Tête PLATE (SAC SP127-24) |
| TANK BOLT (BAG PACK SP127-24) | 31 | SP48-18 | 1 | ÉCROU DU RÉSEROVOIR (SAC SP127-24) |
| BEAM TAPER WING NUT (BAG PACK SP127-24) | 32 | SP26-16 | 2 | ÉCROU À OREILLES SUPPORT TRANVERSAL |
| TANK BRACKET (BAG PACK SP127-24) | 33 | SP21-6 | 1 | SUPPORT DU RÉSEROVOIR (SAC SP127-24) |
| WHEEL | 34 | SP16-22 | 2 | ROUE |

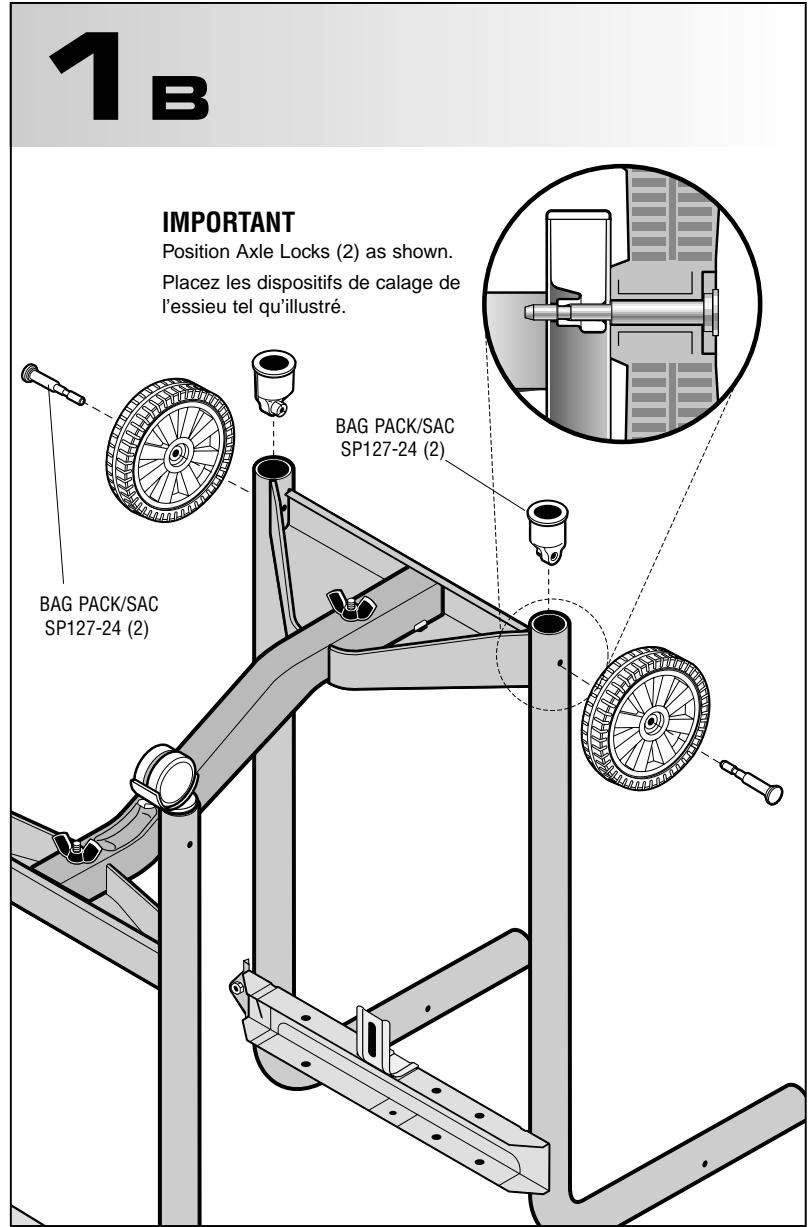

| WHEEL AXLE (BAG PACK SP127-24) | 35 | SP12-32 | 2 | ESSIEU (SAC SP127-24) |
| WHEEL AXLE LOCK (BAG PACK SP127-24) | 36 | SP29-15 | 2 | VERROU D'ESSIEU (SAC SP127-24) |

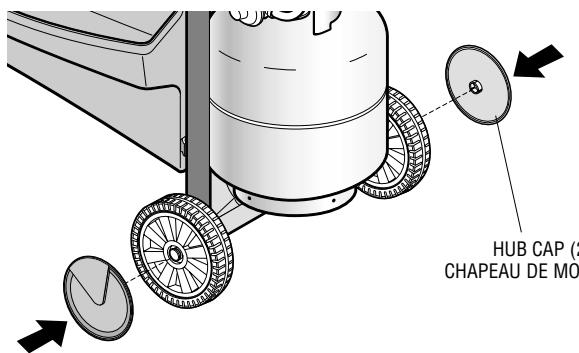

| HUB CAP | 37 | SP20-33P | 2 | CHAPEAU DE MOYEU |
| CASTOR INSERT | 38 | SP5-34B | 2 | SUPPORT DE ROULETTE |
| CASTOR | 39 | SP6-22 | 2 | ROULETTE |
| FRONT PANEL | 40 | SP29-9B | 1 | PANNEAU AVANT |

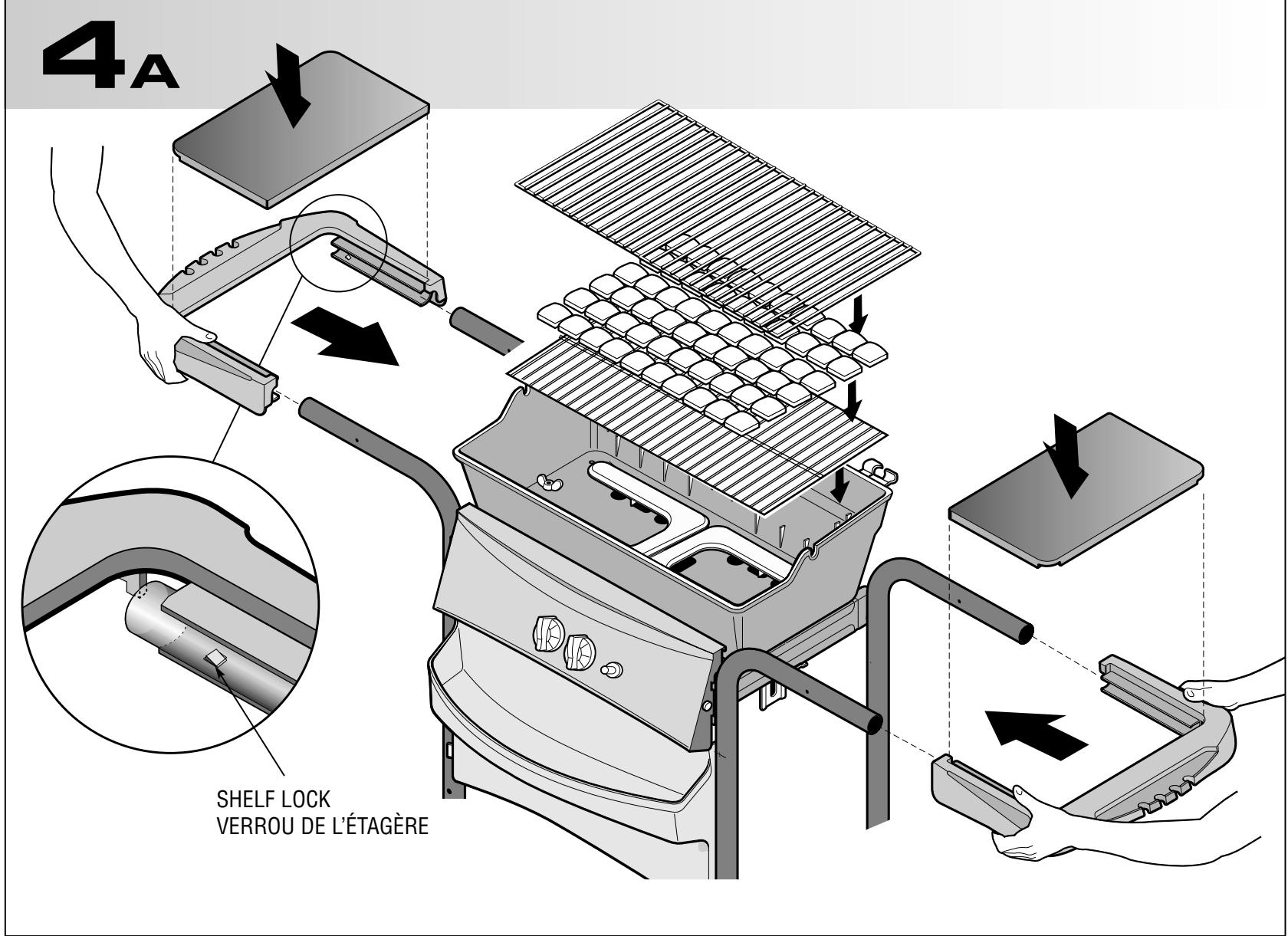

| METAL SHELF INSERT | 41 | SM43-9B | 2 | ÉTAGÈRE EN MÉTAL |
| RESIN TRIM | 42 | SP27-9P | 2 | GARNITUDE EN RÉSINE |
Caution:
Utilisé qu'à l'extérieur
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives de
d'usage et d'entretien avant de
procéder au montage et à l'utilisation de l'information
de I'appareil
Laissez ces directives au
consommateu
Au consommateur
Au consommateur. Conservez ce manuel pour
utilisation ultérieure.
Avertissement
Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommage
Attention
Certaines pièces peuvent enserrer
des arêtes vives - rondelles où le
manuel le sou ligne. Au besoin, po
des gants.
SP777A-37
CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
