Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	GT45079
Alimentation	Gaz (naturel ou propane) + 1 pile AAA (non fournie)
Allumage	Électronique par pile AAA
Brûleur principal	Grand brûleur en inox en forme de H
Brûleur latéral	Brûleur latéral avec bouton dédié
Brûleur de rôtisserie	Oui, avec support
Grilles de cuisson	2 grilles en fonte émaillée
Thermomètre	Indicateur de température sur le couvercle
Étagère	Étagère en Corian (résine) avec garniture
Rangement	Console avant avec boutons et étagère latérale
Roues	2 roues avec frein de blocage
Bac à graisse	Avec pince de fixation
Sécurité	Instructions de sécurité : vérifier les fuites, ne pas utiliser à l'intérieur
Entretien	Nettoyer les grilles après usage, vidanger le bac à graisse
Pièces détachées	Plan éclaté et liste de pièces disponibles (voir notice)
Notice	Notice d'utilisation et d'entretien disponible en PDF (2 pages)

FOIRE AUX QUESTIONS - GT45079 FIESTA

Comment allumer le barbecue ?

Assurez-vous que le robinet de gaz est fermé, ouvrez le couvercle, tournez le bouton du brûleur principal sur la position Allumage (ou appuyez sur l'allumeur électronique si présent). Si l'allumage ne se fait pas, vérifiez la pile AAA et que l'électrode est propre.

Quel type de gaz utiliser ?

Ce barbecue fonctionne au gaz propane ou gaz naturel. Utilisez un détendeur adapté à votre type de gaz et respectez les consignes de la notice.

Comment installer la pile pour l'allumage ?

Retirez le boîtier de l'allumeur, insérez une pile AAA en respectant la polarité (+ en premier). La pile n'est pas fournie avec l'appareil.

Comment nettoyer les grilles ?

Après usage, laissez refroidir, puis retirez les grilles en fonte. Nettoyez-les avec une brosse métallique et de l'eau savonneuse. Rincez et séchez avant de les remettre en place.

Où trouver des pièces de rechange ?

Consultez le plan éclaté et la liste de pièces dans la notice. Vous pouvez commander les pièces numérotées auprès de votre revendeur ou du service après-vente FIESTA.

Comment vérifier les fuites de gaz ?

Appliquez une solution d'eau savonneuse sur les raccords et le tuyau. Si des bulles apparaissent, fermez le gaz et resserrez ou remplacez les joints. Ne testez jamais avec une flamme.

Peut-on utiliser le barbecue par temps de pluie ?

Il est déconseillé d'utiliser le barbecue sous la pluie. Utilisez-le dans un endroit extérieur bien ventilé, à l'abri du vent et de l'humidité.

Comment ranger le barbecue ?

Après utilisation et nettoyage, laissez le barbecue refroidir complètement. Rangez-le dans un endroit sec, à l'abri des intempéries. Si possible, utilisez une housse de protection.

Quelle est la fonction du brûleur latéral ?

Le brûleur latéral permet de cuisiner des accompagnements (sauces, légumes) ou de maintenir des aliments au chaud pendant la cuisson principale.

Comment utiliser la rôtisserie ?

Installez le support de rôtisserie et le brûleur correspondant. Enfilez la viande sur la broche, fixez-la dans les encoches et allumez le brûleur de rôtisserie. Surveillez la cuisson avec le thermomètre.

MODE D'EMPLOI GT45079 FIESTA

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: • GAZ NATUREL ET LE TUYAU/DETENDEUR (dans les

INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN).

CLIP (1) ' PIRCLE

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

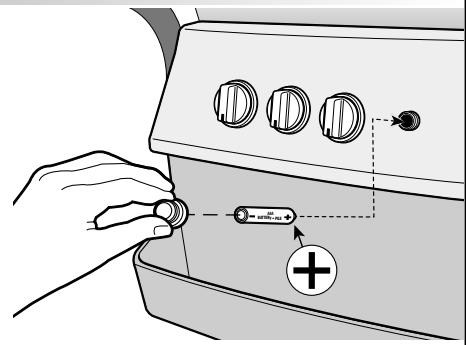

Placer l'extrémité + (positif) de la pile en premier

NOTE: BATTERY NOT PROVIDED WITH THIS UNIT

ONE AAA BATTERY IS REQUIRED.

NOTE: LA PILENEST PAS FOURNIE AVEC CET APPAREIL. IL

FAUT UNE PILE AAA.

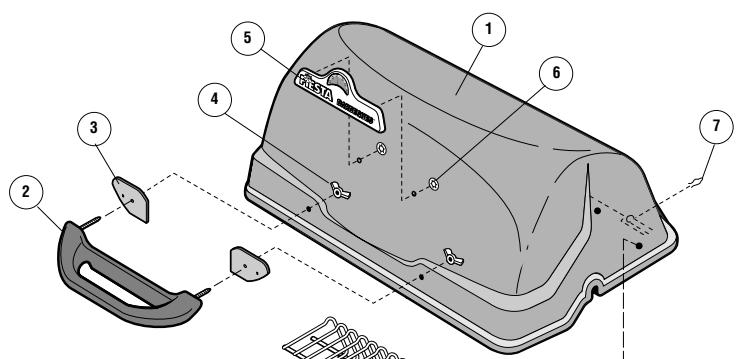

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
DYNASTY COVER	1	SM47-1P	1	COUVERCLE DYNAMY
HANDLE	2	SP29-19	1	POIGNEE
GASKET (BAG PACK SP118-24)	3	SP7-14	1	JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24)	4	SP24-16	2	ECRQU A ORELLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE	5	SP12-30	1	INDICATEUR DE TEMPERATURE ET LOGO
PUSH NUT LOGO GAUGE	6	SP33-16	2	ECRQU DU THERMOMETRE
COVER CLIP (BAG PACK SP126A-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP126A-24)
CANTILEVER WARMING RACK	8	SP98-3	1	GRILLE CANTILEVER
CAST IRON GRILLS	9	SP102A-3	2	GRILLES EN FONTE ÉMALLÉE
SMART BAR	10	SP25-9G	1	UNE BARRE INTELLIGENTE
SMART ROD	11	SM68-6	2	UNE TIGE INTELLIGENTE
LARGE "H" BURNER STAINLESS STEEL	12	SM127-12	1	GRANDE BRULEUR "H" EN INOX
COLLECTOR BOX	13	SP88-20	1	GARNITURE DU BRULEUR
ELECTRODE	14	SP9A-20	1	ELECTRODE
GROUND WIRE	15	SP31-20	1	FIL DE MISE À LA TERRE

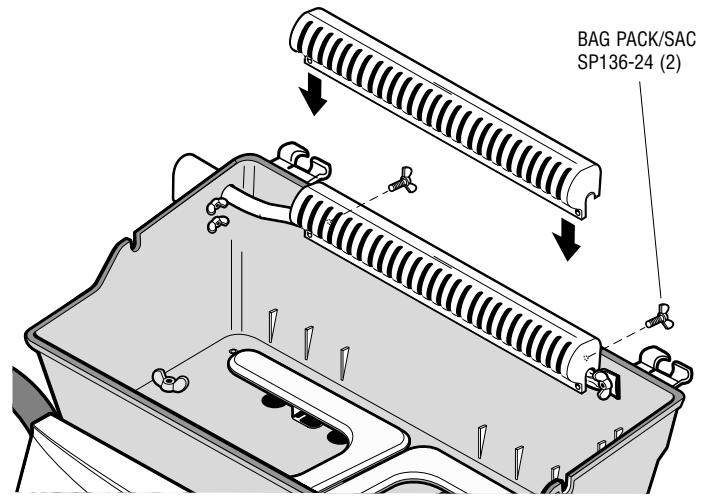

HEAT EXCHANGER ASSEMBLY	16	SM47-9	1	ECHANGESLE DE CHALEUR
ROTISSEIRE BURNER	17	SP46A-12	1	BRULEUR DE LA ROTISSEIRE
ROTISSEIRE ORIFICE BRACKET	18	SM51-6B	1	SUPPORT BRULER DE LA ROTISSEIRE
#10 X 0.5" WING SCREW (BAG PACK SP136-24)	19	SP34-21	2	VIS À ORELLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5" BOLT (BAG PACK SP136-24)	20	SP26-18	3	BOULON NO 10-24 X 0.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24)	21	SP18-16	3	ECRQU A ORELLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP126A-24)	22	SP25-16	2	ECRQU DE LA BASE (SAC SP126A-24)
BASE	23	SM39-2P	1	BASE

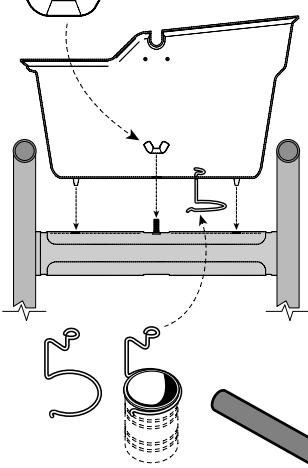

GREASE CUP CLIP	24	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	25	SM51-31B	1	CONSOLE
CONSOLE DECAL	26		1	DECALCOMANIE DE LA CONSOLE
KNOB	27	SP11-7	3	BOUTON
BEZEL	28	SP25-6	3	GARNITURE (BOUTON)
ELECTRONIC IGNITOR	29	SP37-20	1	L'ALLUMEUR ELECTRONIQUE
#8-32 X 3/8" TYPE C SCREW	30A	SP2-21	4	VIS DE TYPE C NO 8-32 X 3/8 PO
#6-32 X 3/8" SCREW	30B	SP14-21	6	VIS NO 6-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP126A-24)	31	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP126A-24)
VALVE HOSE ASS. (VHR)	32	SM332-4	1	SUPPORT DE LA SUOPE DU TUYAU
LEFT HAND LADDER FACTORY ASSEMBLY		SM376-42	1	CADRE GAUCHE
LEFT HAND LADDER ASSEMBLY	33	SM370-42B	1	CADRE GAUCHE
RESIN BRACKET	34	SP23-6B	1	SUPPORT EN RESINE
LOCK DOWEL	35A	SP9-32	2	TENON DE VERROUILLAGE
CASTER PLUG	36	SP5-34B	2	EMBOUT DE FIXATION DE LA ROULETTE
CASTOR	37	SP8A-22	2	ROULETTE
RIGHT HAND LADDER FACTORY ASSEMBLY		SM394-42	1	CADRE DROIT
RIGHT HAND LADDER ASSEMBLY	38	SM371-42B	1	CADRE DROIT
LOCK DOWEL	35B	SP9-32	2	TENON DE VERROUILLAGE
RESIN BRACKET	39	SP23-6B	1	SUPPORT EN RESINE
HEEL	40	SP17-22	2	ROUE
HEEL AXLE	41	SP29-15	2	ESSIEU
HEEL AXLE LOCK	42	SP10-32	2	VERROU D'ESSIEU
HUB CAP	43	SP21-33P	2	CHAPEAU DE MOYEU
BEAM	44	SM61-8B	1	SUPPORT TRANVERSAL
SERIAL RATING LABEL	45		1	PLAQUE SIGNALETIQUE Série
TAPER WHEEL LOCK (BAG PACK SP126A-24)	46	SP46-18	2	CONE DE BLOCAGE (SAC SP126A-24)
FRONT PANEL	47	SP28-9P	1	PANNEAU AVANT
RESIN SHELF TRIM	48	SP27-9B	1	GARNITURE EN RESINE
CORIAN SHELF INSERT	49	SP41-9	1	ETAGERE (CORIAN)
SPACER	50	SP19-40	4	ESPACEUR

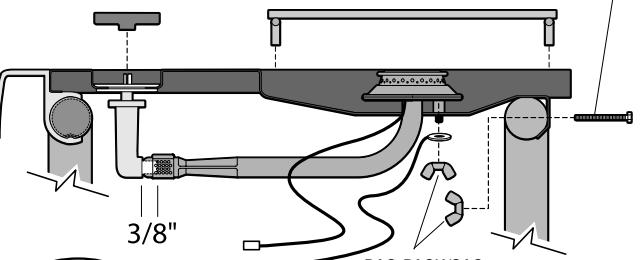

SIDE BURNER FACTORY ASSEMBLY		SM387-42B	1	SUPPORT DU BRULEUR LATERAL
SIDE BURNER TRIM	51	SP26-9B	1	GARNITURE DU BRULEUR LATERAL
SIDE BURNER BASE	52	SM42-2	1	BASE DU BRULEUR LATERAL
SIDE BURNER DECAL	53		1	ETIQUEtte DU BRULEUR LATERAL
#10-24 X 1/2" HEX BOLT	54	SP32-18	1	VIS AM METAL HEXAGONALE NO 10-24 X 1/2PO
#10-24 FLANGE HEX HEAD NUT	55	SP23-16	1	ECRQU A RECORD B TÉTE HEXAGONALE NO 10-24
#8-18 X 1/2" SCREW	56	SP37-21	2	VIS NO 8-18 X 1/2 PO
#8 X 3/8" SCREW	57	SP21-21	1	VIS NO 8 X 3/8 PO
SIDE BURNER	58	SP52-12	1	BRULEUR LATERAL
SIDE BURNER GRILL	59	SP135-3	1	GRIFFE DU BRULEUR LATERAL
SIDE BURNER KNOB	60	SP9-7	1	BOUTON DU BRULEUR LATERAL
VALVE BRACKET	61	SP22-6	1	SUPPORT DE LA SOUPAPE
#10-24 WING NUT (BAG PACK SP126A-24)	62	SP18-16	2	ECRQU A ORELLES NO 10-24 (SAC SP126A-24)
#10-24 X 1/3" SCREW (BAG PACK SP126A-24)	63	SP57-18	1	VIS NO 10-24 X 1/3 A (SAC SP126A-24)
GROUND WIRE	64	SP32-20	1	FIL DE MISE À LA TERRE
HOSE CLIP	65	SP34-15	1	CRAMPON DE TUYAU

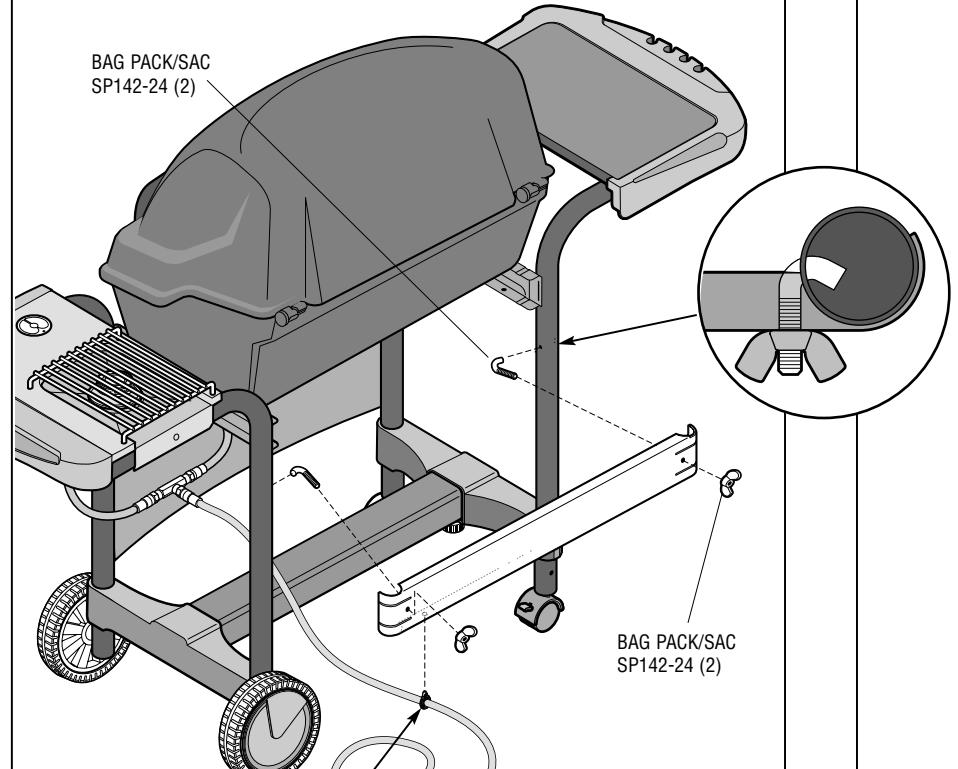

BACK SUPPORT	66	SM92-6B	1	BACK SUPPORT
1/4-20 X 1/3/8 J-BOLT (BAG PACK SP142-24)	67	SP70-18	2	1/4-20 X 1/3/8 J-BOLT (SAC SP142-24)
1/4-20 WING NUT (BAG PACK SP142-24)	68	SP2-16	2	ECRQU A ORELLES 1/4-20 (SAC SP142-24)

Caution:

Attention: Lisez et observez les

consignes de sécurité, les instructions

de montage et les directives du

d'usage et d'entretien avant de

procédure au montage et à l'utilisation de l'accessoire

Laissez ces directives au

consommateu

Au consommateur

Conserve ce manuel pour

utilisation ultérieure.

Avertissement

Le simple fait de ne pas suivre toutes

les instructions du fabricant peut

causer de graves blessures et/ou des

dcomm

Attention

Certaines pièces peuvent enserrer

des arêtes vives - surtout là où le

manuel le sou ligne. Au besoin, porte

des gants.

IMPORTANT: afin de protégér la peinture.

montez les pattes sur des cartons provenant

de l'emballage, tel qu'illustré.

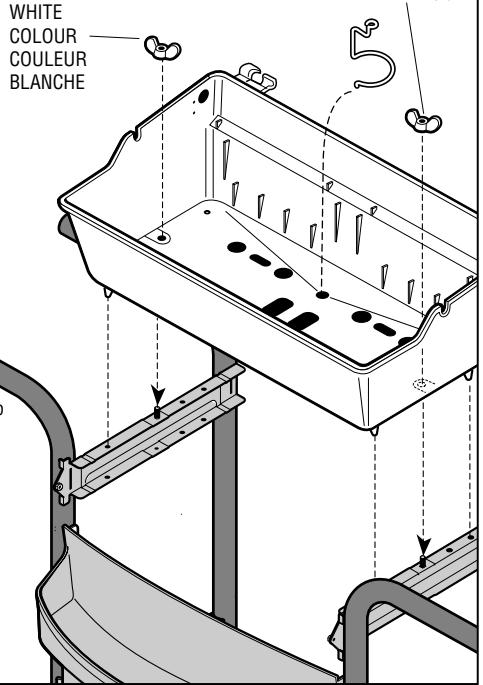

Étudiez la liste des pièces et le plan éclaté avant de procéder au montage.

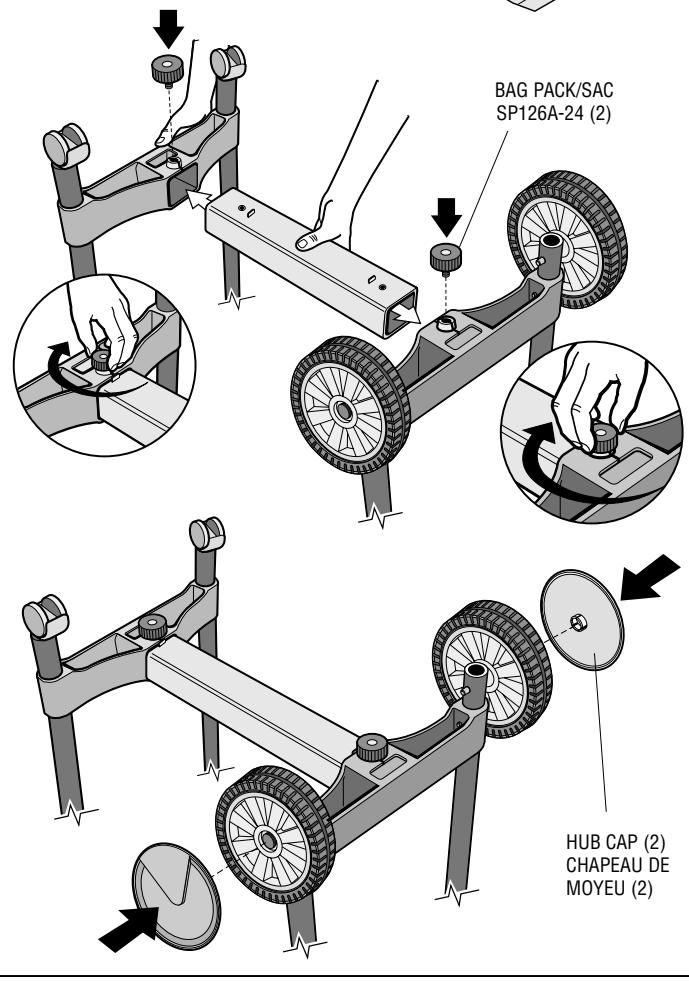

2A BAG PACK/SAC SP126A-24 (2)

CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.

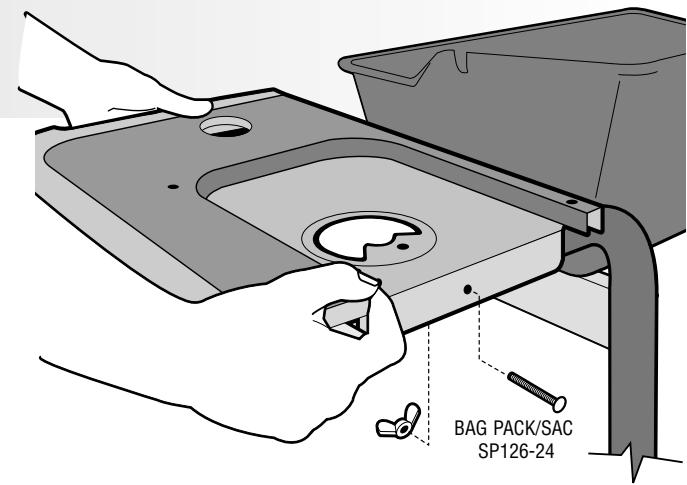

SHELF LOCK - VERROU DE L'ÉTAGÈRE

BAG PACK/SAC SP126-24 (2)

ATTACH IGNITOR WIRE AND
