Type de produit	Barbecue à gaz pour extérieur
Marque	FIESTA
Modèle	GT4507
Utilisation	Cuisson en extérieur, grillades, rôtissoire
Brûleur principal	1 brûleur en acier inoxydable en forme de H
Brûleur de rôtissoire	1 brûleur en acier inoxydable
Brûleur latéral	1 brûleur latéral avec grille
Grilles de cuisson	2 grilles en fonte émaillée
Grille de réchauffage	1 grille cantilever
Surface de cuisson	Barres intelligentes (Smart Bar et Smart Rod)
Allumage	Électronique (nécessite 1 pile AAA non fournie)
Thermomètre	Indicateur de température avec logo
Matériau du couvercle	Acier avec joint et poignée
Châssis	Cadres en résine et acier
Roues	2 roues avec essieux et verrous
Support bouteille	Support en résine avec tige circulaire
Bac à graisse	Avec pince de fixation
Table latérale	Étagère en résine avec garniture
Alimentation	Gaz propane (bouteille non fournie)
Dimensions (approx.)	L 130 x P 70 x H 120 cm
Poids (approx.)	35 kg
Pièces détachées	Liste détaillée dans la notice (plus de 60 pièces)
Garantie	Voir conditions dans la notice
Notice	Notice d'utilisation et d'entretien incluse

FOIRE AUX QUESTIONS - GT4507 FIESTA

Comment allumer le barbecue GT4507 ?

Utilisez l'allumeur électronique (pile AAA non fournie). Tournez le bouton du brûleur correspondant sur la position 'HIGH' et appuyez sur le bouton d'allumage. Si l'allumage échoue, attendez 5 minutes avant de réessayer.

Quel type de gaz utiliser ?

Ce barbecue fonctionne au propane liquide. Utilisez une bouteille de propane standard avec un détendeur adapté. Ne jamais utiliser de gaz naturel sans conversion.

Comment nettoyer les grilles en fonte émaillée ?

Après utilisation, laissez refroidir, puis brossez les grilles avec une brosse métallique. Pour un nettoyage en profondeur, lavez à l'eau tiède savonneuse et séchez immédiatement pour éviter la rouille. Ne pas utiliser de nettoyants abrasifs.

Comment remplacer la pile de l'allumeur ?

Retirez le bouton d'allumage ou le capot de l'allumeur électronique (selon le modèle). Remplacez la pile par une pile AAA neuve en respectant la polarité (+ vers l'extérieur). Refermez le compartiment.

Où trouver des pièces de rechange pour le GT4507 ?

Consultez la notice pour la liste complète des pièces détachées (plus de 60 références). Contactez le service après-vente FIESTA ou un revendeur agréé en indiquant le numéro de pièce (ex: SM47-1P pour le couvercle).

Comment entretenir les brûleurs ?

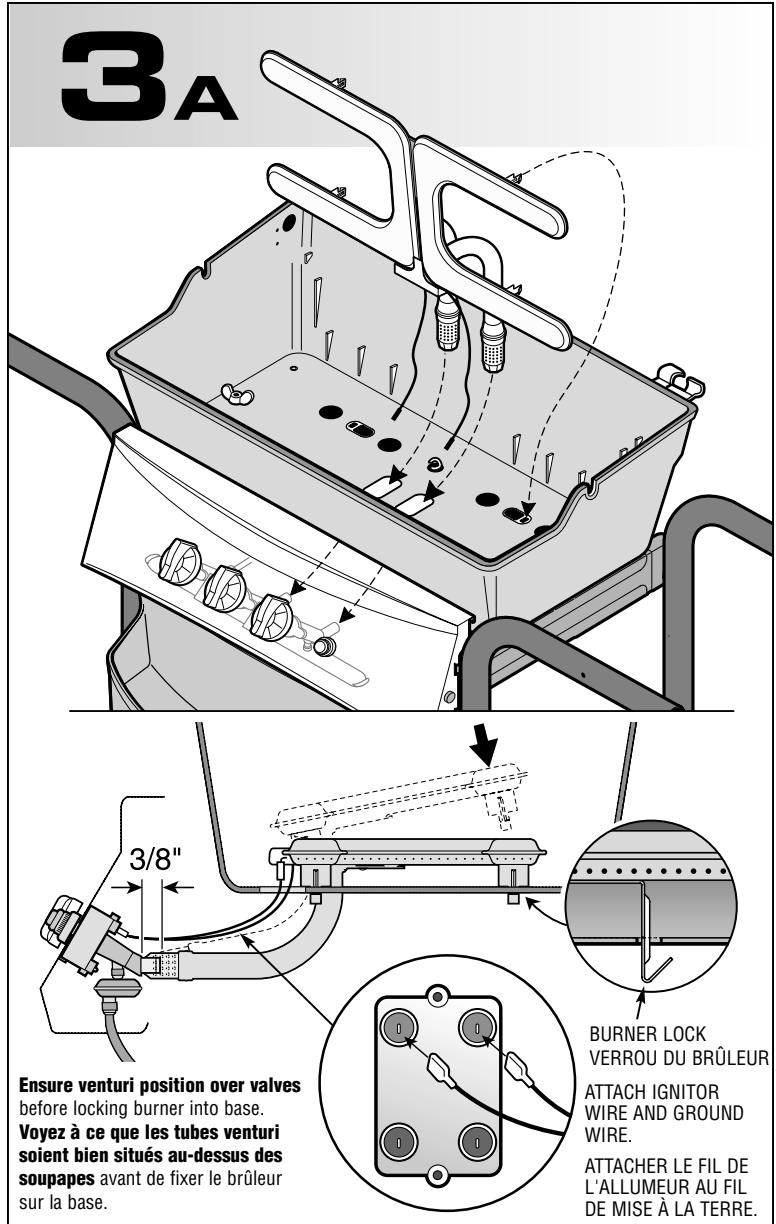

Vérifiez régulièrement que les orifices des brûleurs ne sont pas obstrués. Nettoyez-les avec une brosse souple. Assurez-vous que le brûleur en H (pièce SM125-12) et le brûleur de rôtissoire (SP46A-12) sont bien positionnés.

Le barbecue peut-il être utilisé en intérieur ?

Non, ce barbecue est conçu uniquement pour un usage extérieur dans un endroit bien ventilé. Ne jamais l'utiliser à l'intérieur, dans un garage ou sous un auvent pour éviter les risques d'intoxication au monoxyde de carbone.

Comment régler la température de cuisson ?

Les boutons (pièce SP7-7) permettent de contrôler le débit de gaz. Tournez dans le sens horaire pour augmenter la chaleur, antihoraire pour diminuer. Utilisez le thermomètre du couvercle (SP12-30) pour surveiller la température interne.

Que faire en cas de fuite de gaz ?

Coupez immédiatement l'alimentation en gaz au niveau de la bouteille. Éloignez toute source d'inflammation. Aérez la zone. Vérifiez les raccords avec de l'eau savonneuse (pas de flamme). Si la fuite persiste, contactez un professionnel.

Comment assembler le barbecue GT4507 ?

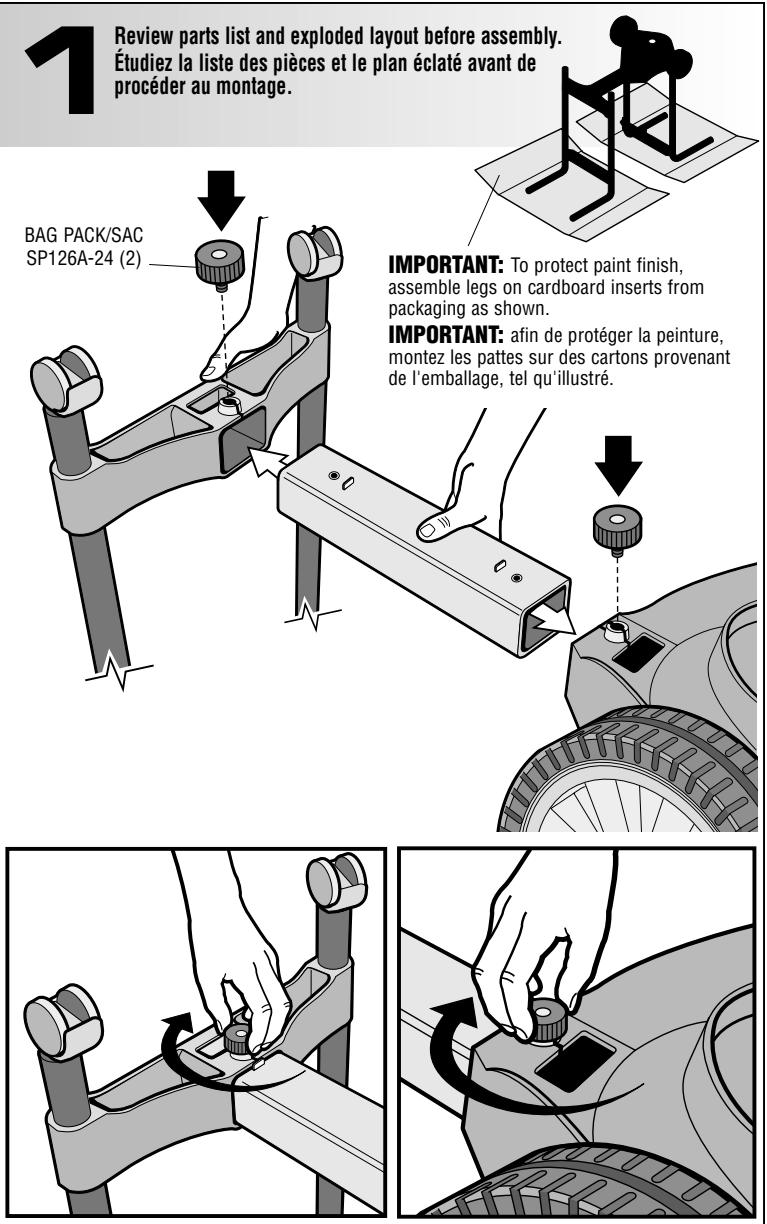

Suivez le plan éclaté fourni dans la notice. Commencez par le châssis (cadres gauche et droit), montez les roues, puis fixez la base, la console et les brûleurs. Serrez toutes les vis et écrous. Référez-vous aux numéros de pièces (ex: SM376-42 pour le cadre gauche).

MODE D'EMPLOI GT4507 FIESTA

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

Placer l'extrémité + (positif) de la pile en premier.

NOTE: BATTERY NOT PROVIDED WITH THIS UNIT.

ONE AAA BATTERY IS REQUIRED.

NOTE: LA PILE N'EST PAS FOURNIE AVEC CET APPAREIL. IL

FAUT UNE PILE AAA.

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
DYNASTY COVER	1	SM47-1P	1	COUVERCLE DYNAMY
HANDLE	2	SP29-19	1	POIGNEE
GASKET (BAG PACK SP118-24)	3	SP7-14	2	JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24)	4	SP24-16	2	ECROU A OREILLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE	5	SP12-30	1	INDICATEUR DE TEMPERATURE ET LOGO
PUSH NUT LOGO GAUGE	6	SP33-16	2	ECROU DU THERMOMETRE
COVER CLIP (BAG PACK SP126A-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP126A-24)
CANTILEVER WARMING RACK	8	SP98-3	1	GRILLE CANTILEVER
CAST IRON GRILLS	9	SP102A-3	2	GRILLES EN FONTE EMAILLE
SMART BAR	10	SP25-9G	1	UNE BARRE INTELLIGENTE
SMART ROD	11	SM68-6	2	UNE TIGE INTELLIGENTE
LARGE "H" BURNER STAINLESS STEEL	12	SM125-12	1	GRANDE BRULEUR "H" EN INOX
COLLECTOR BOX	13	SP88-20	1	GARNITURE DU BRULEUR
ELECTRODE	14	SP9A-20	1	ELECTRODE
GROUND WIRE	15	SP31-20	1	FIL DE MISE A LA TERRE
HEAT EXCHANGER ASSEMBLY	16	SM47-9	1	ECHANGEUR DE CHALEUR
ROTISSERIE BURNER	17	SP46A-12	1	BRULEUR DE LA ROTISSERIE
ROTISSERIE ORIFICE BRACKET	18	SM51-68	1	SUPPORT BRULEUR DE LA ROTISSERIE
#10 X 0.5" WING SCREW (BAG PACK SP136-24)	19	SP34-21	2	VIS À ORELLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5" BOLT (BAG PACK SP136-24)	20	SP26-18	3	BOULON NO 10-24 X 0.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24)	21	SP18-16	3	ECROU A ORELLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP126A-24)	22	SP25-16	2	ECROU DE LA BASE (SAC SP126A-24)
BASE	23	SM39-2P	1	BASE

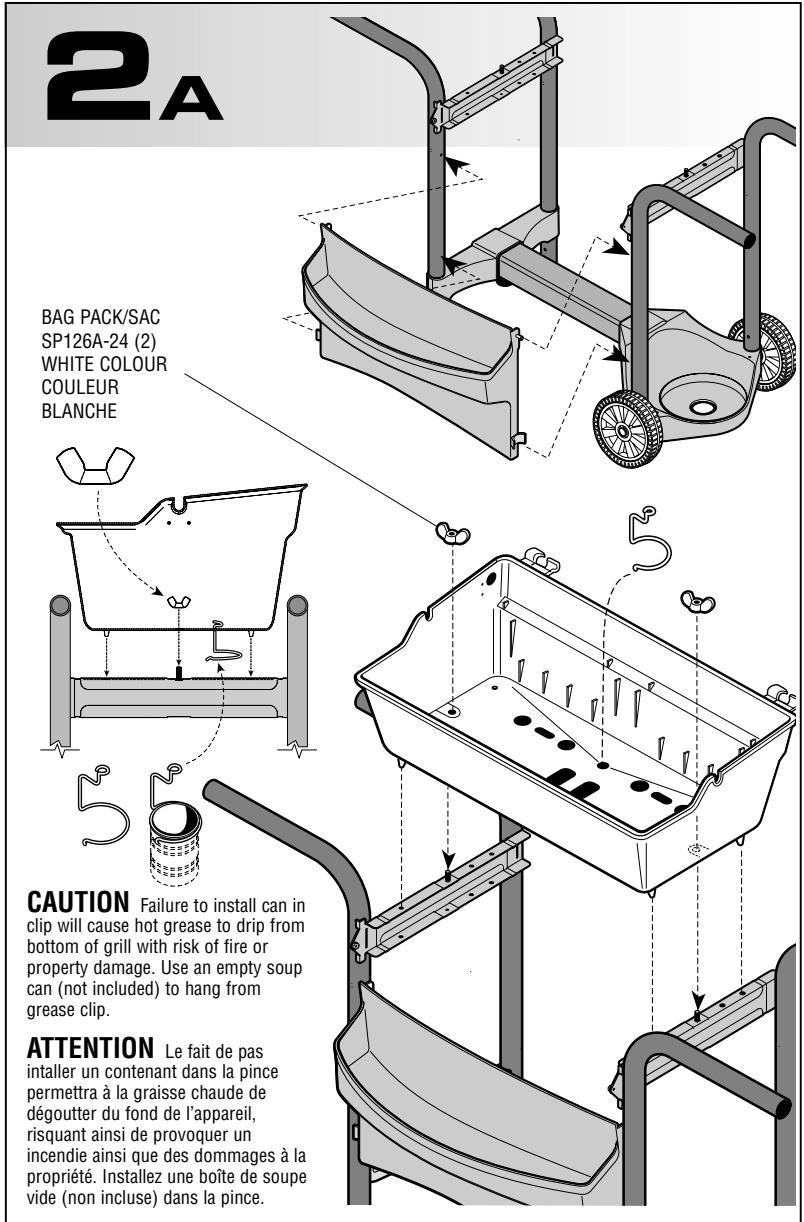

GREASE CUP CLIP	24	SP6-15	1	PINCE DU BAC A GRAISSE

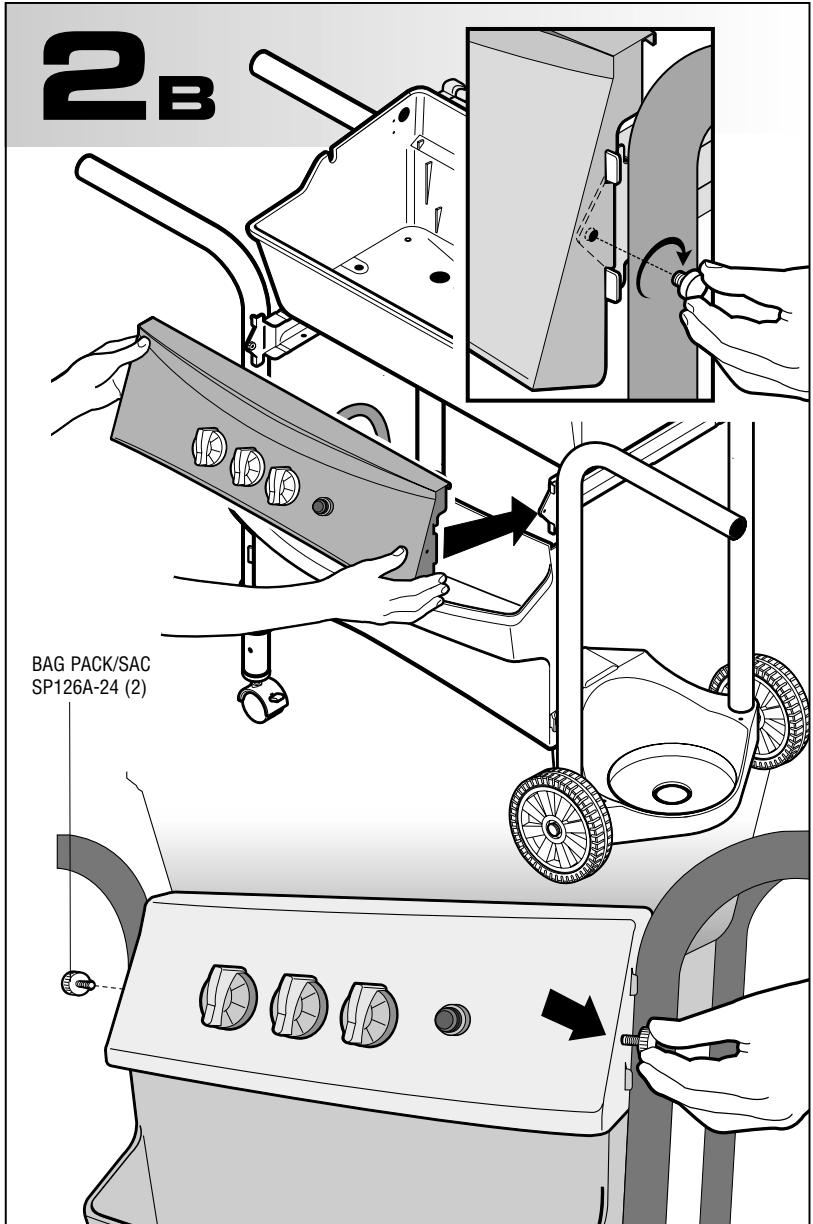

CONSOLE	25	SM51-31B	1	CONSOLE
CONSOLE DECAL	26			DECALCOMANIE DE LA CONSOLE
KNOB	27	SP7-7	3	BOUTON
ELECTRONIC IGNITOR	28	SP35-20	1	L'ALLUMEUR ELECTRONIQUE
#8-32 X 3/8" TYPE C SCREW	29	SP2-21	4	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP126A-24)	30	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP126A-24)
VALVE HOSE REGULATOR ASS. (VHR)	31	SM319-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU REGULATOR
LEFT HAND LADDER FACTORY ASSEMBLY		SM376-42	1	CADRE GAUCHE
LEFT HAND LADDER ASSEMBLY	32	SM370-42B	1	CADRE GAUCHE
RESIN BRACKET	33	SP23-6B	1	SUPPORT EN RESINE
LOCK DOWEL	34	SP9-32	2	TENON DE VERROULLAGE
CASTER PLUG	35	SP5-34B	2	EMBOUT DE FIXATION DE LA ROULETTE
CASTOR	36	SP8A-22	2	ROULETTE
RIGHT HAND LADDER FACTORY ASSEMBLY		SM377-42	1	CADRE DROIT
RIGHT HAND LADDER ASSEMBLY	37	SM371-42B	1	CADRE DROIT
RESIN TANK CADDIE	38	SP24-6B	1	SUPPORT EN RESINE POUR LE RESERVOIR
WHEEL	39	SP17-22	2	ROUE
WHEEL AXLE	40	SP29-15	2	ESSIEU
WHEEL AXLE LOCK	41	SP10-32	2	VERROU D'ESSIEU
TANK WIRE	42	SP133-3	1	TIGE CIRCULAIRE DU CHARIOT DU RÉSEROVIR
HUB CAP	43	SP21-33P	2	CHAPEAU DE MOYEU
BEAM	44	SM51-8B	1	SUPPORT TRANVERSAL
SERIAL RATING LABEL	45			PLAQUE SIGNEDÉTIQUE SÉRIE
TAPER WHEEL LOCK (BAG PACK SP126A-24)	46	SP46A-18	2	CONE DE BLOCAGE (SAC SP126A-24)
FRONT PANEL	47	SP28-9P	1	PANNEAU AVANT

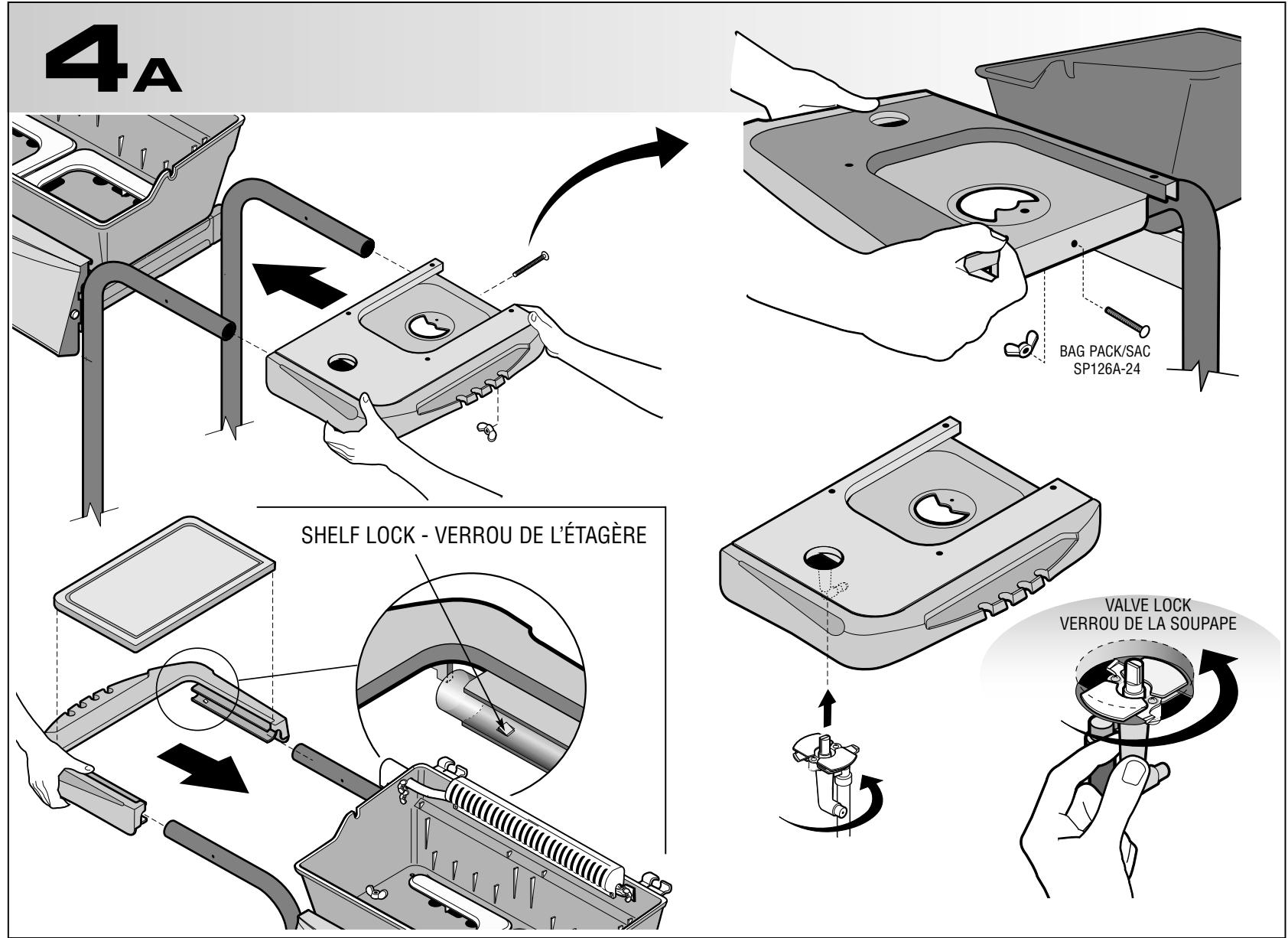

RESIN SHELF TRIM	48	SP27-9P	1	GARNITURE EN RESINE
RESIN SHELF INSERT	49	SP32-9P	1	ETAGERE EN RESINE

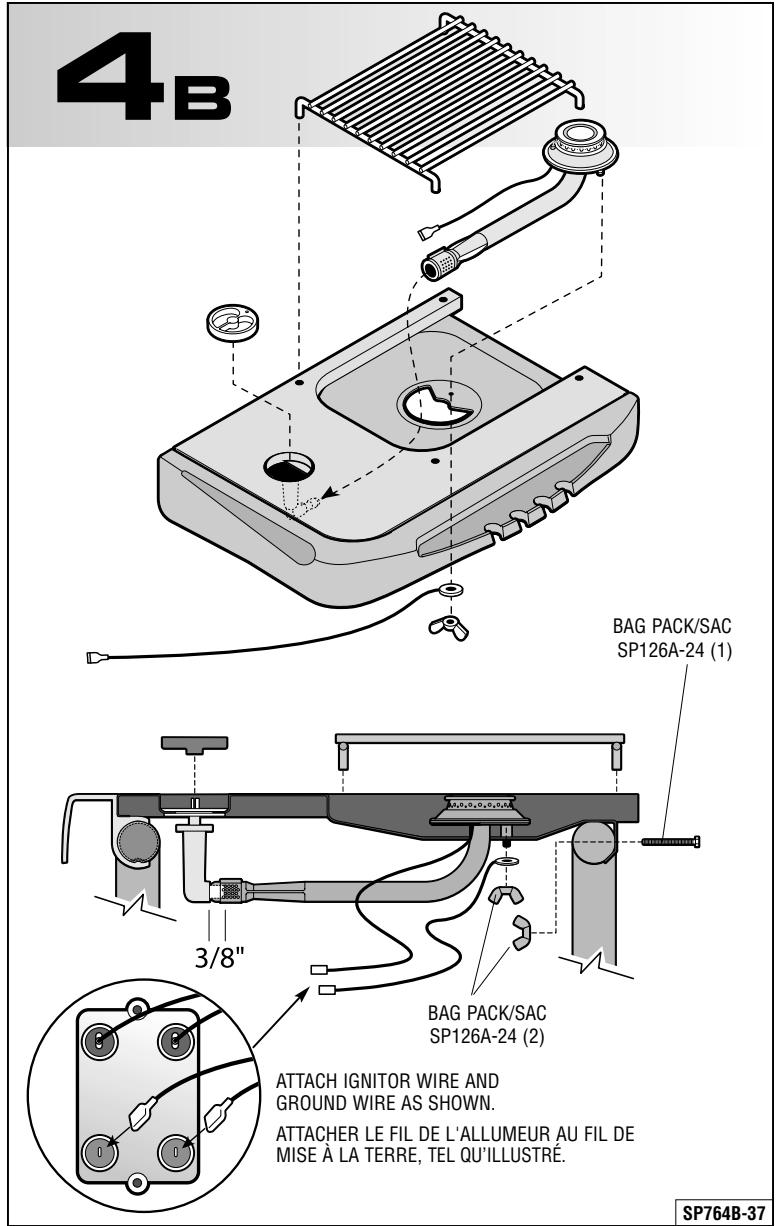

SIDE BURNER FACTORY ASSEMBLY		SM388-42P	1	SUPPORT DU BRULEUR LATERAL
SIDE BURNER TRIM	50	SP26-9P	1	GARNITURE DU BRULEUR LATERAL
SIDE BURNER BASE	51	SM41-2B	1	BASE DU BRULEUR LATERAL
SIDE BURNER DECAL	52			ETIQUTTE DU BRULEUR LATERAL
#10-24 X 1/2" HEX BOLT	53	SP32-18	1	VIS A METAL HEXAGONALE NO 10-24 X 1/2PO
#10-24 FLANGE HEX HEAD NUT	54	SP23-16	1	ECROU A RECORD B TÉTE HEXAGONALE NO 10-24
#8-18 X 1/2" SCREW	55	SP37-21	2	VIS NO 8-18 X 1/2 PO
#8 X 3/8" SCREW	56	SP21-21	1	VIS NO 8 X 3/8 PO
SIDE BURNER	57	SP52-12	1	BRULEUR LATERAL
SIDE BURNER GRILL	58	SP135-3	1	GRILLE DU BRULEUR LATERAL
SIDE BURNER KNOB	59	SP9-7	1	BOUTON DU BRULEUR LATERAL
VALVE BRACKET	60	SP22-6	1	SUPPORT DE LA SOUPAPE
#10-24 WING NUT (BAG PACK SP126A-24)	61	SP18-16	2	ECROU A ORELLES NO 10-24 (SAC SP126A-24)
#10-24 X 1 3/4" SCREW (BAG PACK SP126A-24)	62	SP57-18	1	VIS NO 10-24 X 1 3/4 (SAC SP126A-24)
GROUND WIRE	63	SP32-20	1	FIL DE MISE A LA TERRE
BACK SUPPORT	64	SM92-6B	1	BACK SUPPORT

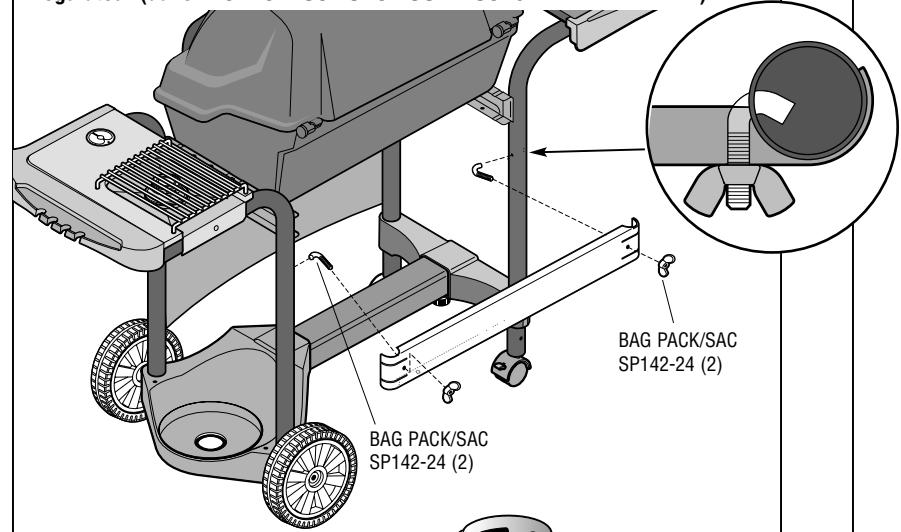

1/4-20 X 1 3/8 J-BOLT (BAG PACK SP142-24)	65	SP70-18	2	1/4-20 X 1 3/8 J-BOLT (SAC SP142-24)
1/4-20 WING NUT (BAG PACK SP142-24)	66	SP2-16	2	ECROU A ORELLES 1/4-20 (SAC SP142-24)

Caution:

• Certains pièces peuvent partager

des arêtes vives - Surtout là où le manuel le souligne. Au besoin por

des gants.

SP764B-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
