Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	GT40073
Combustible	Propane liquide (bouteille non fournie)
Nombre de brûleurs principaux	1 grand brûleur en inox (type H)
Brûleur de rotisserie	Oui (brûleur rotisserie)
Brûleur latéral	Oui (brûleur latéral avec grille)
Surface de cuisson	Grilles à steak (2 pièces)
Allumage	Allumeur rotatif (piezo)
Matériau principal	Acier inoxydable et résine
Dimensions (L x P x H)	Environ 120 x 60 x 110 cm
Poids	Environ 40 kg
Accessoires inclus	Grille de réchauffage cantilever, barre intelligente, tige intelligente, thermomètre avec logo
Sécurité	Consignes de sécurité détaillées dans le manuel ; vérifier le tuyau et le régulateur avant usage
Entretien	Nettoyage régulier des grilles et du bac à graisse ; inspection des brûleurs
Pièces détachées	Disponibles via la liste des pièces dans la notice

FOIRE AUX QUESTIONS - GT40073 FIESTA

Quelle bouteille de gaz utiliser ?

Utilisez une bouteille de propane liquide standard avec un détendeur adapté. Assurez-vous que le tuyau et le régulateur sont en bon état.

Comment allumer le barbecue ?

Tournez le bouton de l'allumeur rotatif (pièce n°29) jusqu'à entendre un déclic tout en ouvrant la vanne de gaz. Si l'allumage échoue, attendez 5 minutes avant de réessayer.

Comment nettoyer les grilles de cuisson ?

Nettoyez les grilles après chaque utilisation avec une brosse métallique. Pour un nettoyage en profondeur, utilisez de l'eau savonneuse et rincez abondamment.

Puis-je utiliser le brûleur latéral en même temps que le brûleur principal ?

Oui, le brûleur latéral (pièce n°58) peut fonctionner indépendamment du brûleur principal. Assurez-vous que les deux sont correctement allumés.

Comment régler la température ?

Utilisez les boutons (pièce n°27) pour ajuster le débit de gaz vers chaque brûleur. Le thermomètre (pièce n°5) indique la température à l'intérieur du couvercle.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que la bouteille de gaz est ouverte et que le tuyau n'est pas plié. Nettoyez l'électrode (pièce n°14) et assurez-vous que le fil de mise à la terre (pièce n°15) est connecté.

Comment entretenir le bac à graisse ?

Le bac à graisse (non listé sur l'éclaté) se situe sous le barbecue. Videz-le après chaque utilisation et nettoyez-le avec de l'eau savonneuse.

Où trouver des pièces de rechange ?

Reportez-vous à la liste des pièces dans la notice (tableau des pièces détachées). Contactez le service après-vente FIESTA en mentionnant le modèle GT40073.

Le barbecue est-il garanti ?

La garantie est généralement de 2 ans pour les pièces et la main-d'œuvre. Consultez le manuel d'utilisation pour les conditions exactes.

Puis-je utiliser le barbecue par temps de pluie ?

Il est déconseillé d'utiliser le barbecue sous la pluie. Rangez-le à l'abri ou utilisez une housse de protection lorsque vous ne l'utilisez pas.

MODE D'EMPLOI GT40073 FIESTA

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

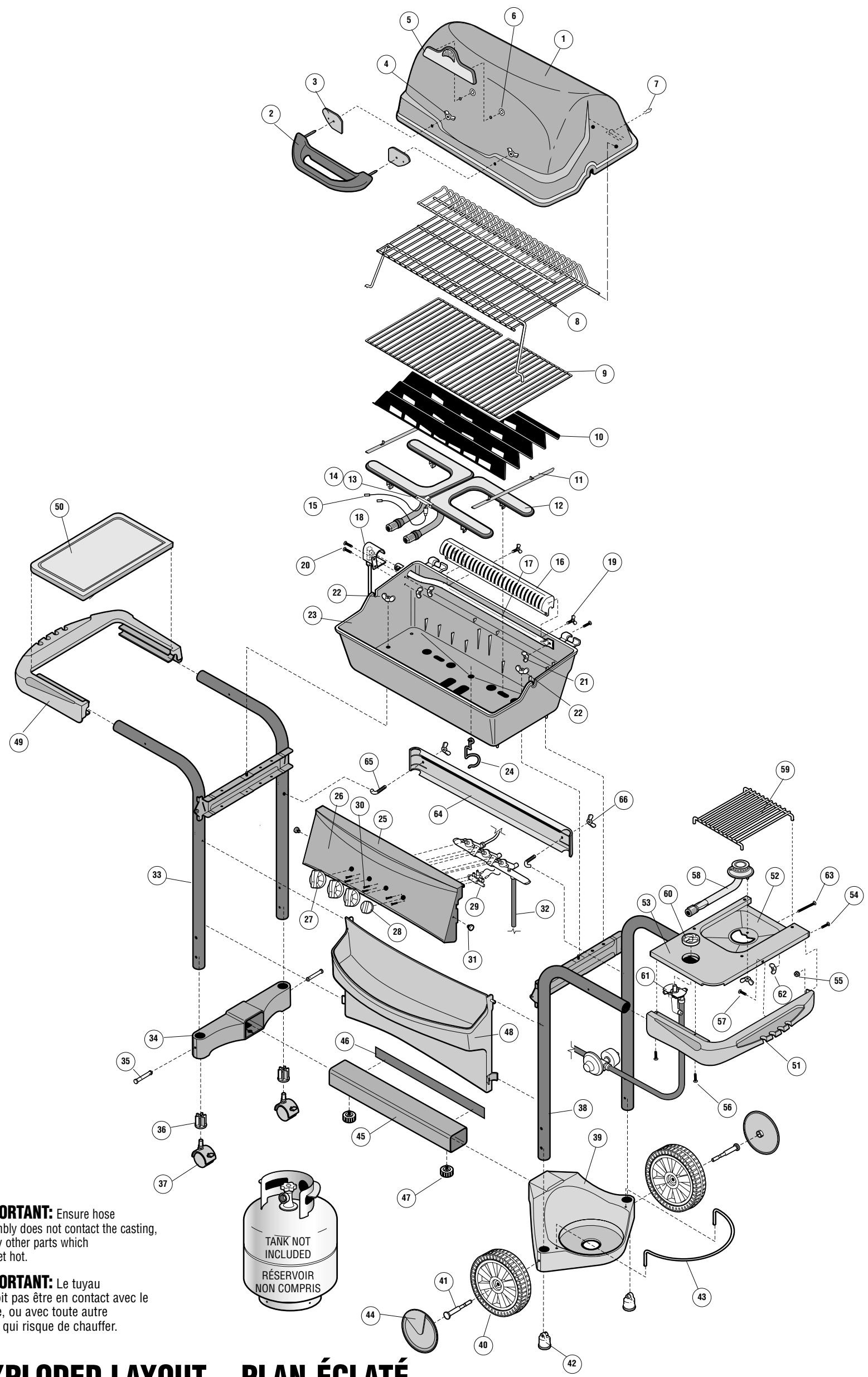

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
DYNASTY COVER	1	SM49-1B	1	COUVERCLE DYNAMY
HANDLE	2	SP29-19	1	POIGNEE
GASKET (BAG PACK SP118-24)	3	SP7-14	2	JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24)	4	SP24-16	2	ECROU A ORELLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE	5	SP12-30	1	INDICATEUR DE TEMPERATURE ET LOGO
PUSH NUT LOGO GAUGE	6	SP33-16	2	ECROU DU THERMOMETRE
COVER CLIP (BAG PACK SP126-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP126-24)
CANTILEVER WARMING RACK	8	SP97-3	1	GRILLE CANTILEVER
STEAK GRIDS	9	SM2-3G	2	GRILLES A STEAK
SMART BAR	10	SP25-9G	1	UNE BARRE INTELLIGENTE
SMART ROD	11	SM68-6	2	UNE TIGRE INTELLIGENTE
LARGE "H" BURNER STAINLESS STEEL	12	SM125-12	1	GRANDE BRULEUR "H" EN INOX
COLLECTOR BOX	13	SP88-20	1	GARNITURE DU BRULEUR
ELECTRODE	14	SP9A-20	1	ELECTRODE
GROUND WIRE	15	SP31-20	1	FIL DE MISE A LA TERRE
HEAT EXCHANGER ASSEMBLY	16	SM47-9	1	ECHANGEUR DE CHALEUR
ROTISSERIE BURNER	17	SP32B-12	1	BRULEUR DE LA ROTISSERIE
ROTISSERIE ORIFICE BRACKET	18	SM51-6B	1	SUPPORT BRULEUR DE LA ROTISSERIE

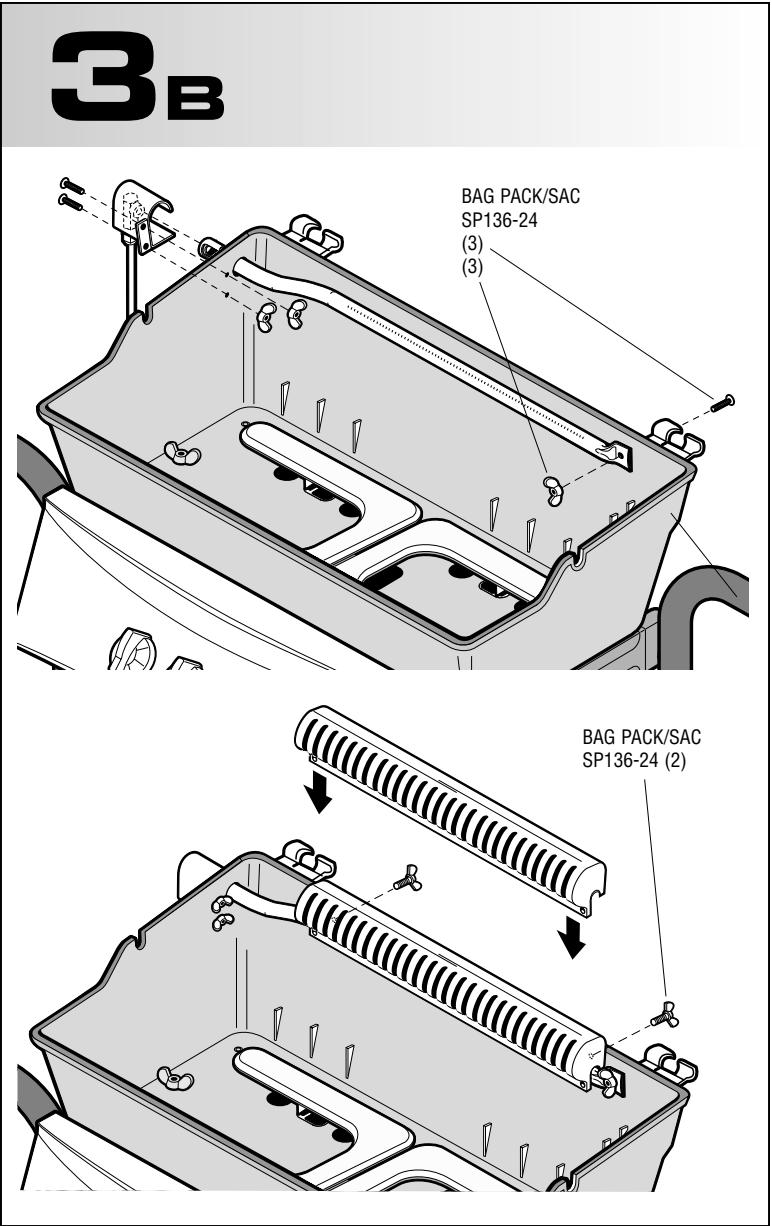

#10 x 0.5" WING SCREW (BAG PACK SP136-24)	19	SP34-21	2	VIS A ORELLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 x 0.5" BOLT (BAG PACK SP136-24)	20	SP26-18	3	BOULON NO 10-24 X 0.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24)	21	SP18-16	3	ECROU A ORELLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP126-24)	22	SP25-16	2	ECROU DE LA BASE (SAC SP126-24)
BASE	23	SM37-2B	1	BASE
GREASE CUP CLIP	24	SP6-15	1	PINCE DU BAC A GRAISSE
CONSOLE	25	SM51-31B	1	CONSOLE
CONSOLE DECAL	26	SP7-7	3	DECALCOMANIE DE LA CONSOLE
KNOB	27	SP7-7	3	BOUTON
ROTARY IGNITOR KNOB	28	SP5A-7	1	BOUTON A ALLUMEUR ROTATIF
ROTARY IGNITOR	29	SP33-20	1	L'ALLUMEUR ROTATIF
#8-32 X 3/8" TYPE C SCREW	30	SP2-21	6	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP126-24)	31	SP47-18	2	VERROU FIXATION DE LA CONSOLE (SAC SP126-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	32	SM317-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU REGULATOR
LEFT HAND LADDER FACTORY ASSEMBLY		SM376-42	1	CADRE GAUCHE
LEFT HAND LADDER ASSEMBLY	33	SM370-42B	1	CADRE GAUCHE
RESIN BRACKET	34	SP23-6B	1	SUPPORT EN RESINE
LOCK DOWEL	35	SP9-32	2	TENON DE VERROUILLAGE
CASTER PLUG	36	SP5-34B	2	EMBOUT DE FIXATION DE LA ROULETTE
CASTOR	37	SP8A-22	2	ROULETTE
RIGHT HAND LADDER FACTORY ASSEMBLY		SM377-42	1	CADRE DROIT
RIGHT HAND LADDER ASSEMBLY	38	SM371-42B	1	CADRE DROIT
RESIN TANK CADDIE	39	SP24-6B	1	SUPPORT EN RESINE POUR LE RESERVOIR
WHEEL	40	SP17-22	2	ROUE
WHEEL AXLE	41	SP29-15	2	ESSIEU
WHEEL AXLE LOCK	42	SP10-32	2	VERROU D'ESSIEU
TANK WIRE	43	SP133-3	1	TIGE CIRCULAIRE DU CHARIOT DU RESERVOIR
HUB CAP	44	SP21-33P	2	CHAPEAU DE MOYEU
BEAM	45	SM51-8B	1	SUPPORT TRANVERSAL
SERIAL RATING LABEL	46			PLAQUE SINALETIQUE SERIE
TAPER WHEEL LOCK (BAG PACK SP126-24)	47	SP46-18	2	CONE DE BLOCAGE (SAC SP126-24)
FRONT PANEL	48	SP28-9B	1	PANNEAU AVANT
RESIN SHELF	49	SP27-9P	1	GARNITURE EN RESINE
RESIN SHELF INSERT	50	SP32-9P	1	ETAGERE EN RESINE
SIDE BURNER FACTORY ASSEMBLY		SM388-42P	1	SUPPORT DU BRULEUR LATERAL
SIDE BURNER TRIM	51	SP26-9P	1	GARNITURE DU BRULEUR LATERAL
SIDE BURNER BASE	52	SM41-2B	1	BASE DU BRULEUR LATERAL
SIDE BURNER DECAL	53			ETIQETTE DU BRULEUR LATERAL
#10-24 X 1/2" HEX BOLT	54	SP32-18	1	VIS A METAL HEXAGONALE NO 10-24 X 1/2PO
#10-24 FLANGE HEX HEAD NUT	55	SP23-16	1	ECROU A RECORD A TETE HEXAGONALE NO 10-24
#8-18 X 1/2" SCREW	56	SP37-21	2	VIS NO 8-18 X 1/2 PO
#8 X 3/8" SCREW	57	SP21-21	1	VIS NO 8 X 3/8 PO
SIDE BURNER	58	SP52-12	1	BRULEUR LATERAL
SIDE BURNER GRILL	59	SP135-3	1	GRILLE DU BRULEUR LATERAL
SIDE BURNER KNOB	60	SP9-7	1	BOUTON DU BRULEUR LATERAL
VALVE BRACKET	61	SP22-6	1	SUPPORT DE LA SOUPAPE
#10-24 WING NUT (BAG SP126-24)	62	SP18-16	2	ECROU A ORELLES NO 10-24 (SAC SP126-24)
#10-24 X 1/3/4" SCREW (BAG SP126-24)	63	SP57-18	1	VIS NO 10-24 X 1/3/4 (SAC SP126-24)
BACK SUPPORT	64	SM92-6B	1	BACK SUPPORT
1/4-20 X 1/3/8 J-BOLT (BAG PACK SP142-24)	65	SP70-18	2	1/4-20 X 1/3/8 J-BOLT (SAC SP142-24)
1/4-20 WING NUT (BAG PACK SP142-24)	66	SP2-16	2	ECROU A ORELLES 1/4-20 (SAC SP142-24)

Caution:

Attention: Lisez et observez les

consignes de sécurité, les instructions

de montage et les directives du

d'usage et d'entretien avant de

procéder au montage et à l'utilisation de la commande.

de I'apparell

Laissez ces

consommate

Au cor

Conservez ce manuel pour

utilisation ultérieure.

Avertissement

Le simple fait de ne pas suivre toutes

les instructions du fabricant peut

causer de graves blessures et/ou des

domimage

Attention

Certaines pièces peuventenser

des arêtes vives - surtout là où le

manuel le souligne. Au bes

des gants.

SP720B-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
