MODE D'EMPLOI GD45079 FIESTA

AVERTISSEMENT: Avant de proceder aux étapes suivantes, lisez les rubriques suivantes: • GAZ NATUREL ET LE TUYAU/DETENDEUR (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN).

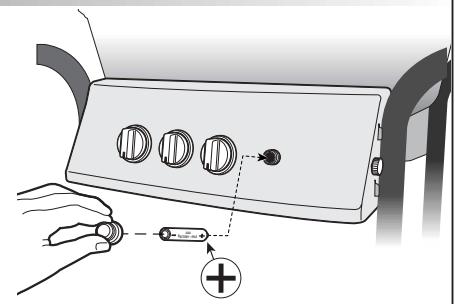

Placer l'extrémité + (positif) de la pile en premier.

NOTE: BATTERY NOT PROVIDED WITH THIS UNIT.

ONE AAA BATTERY IS REQUIRED.

NOTE: LA PILE N'EST PAS FOURNIE AVEC CET APPAREIL.

IL FAUT UNE PILE AAA.

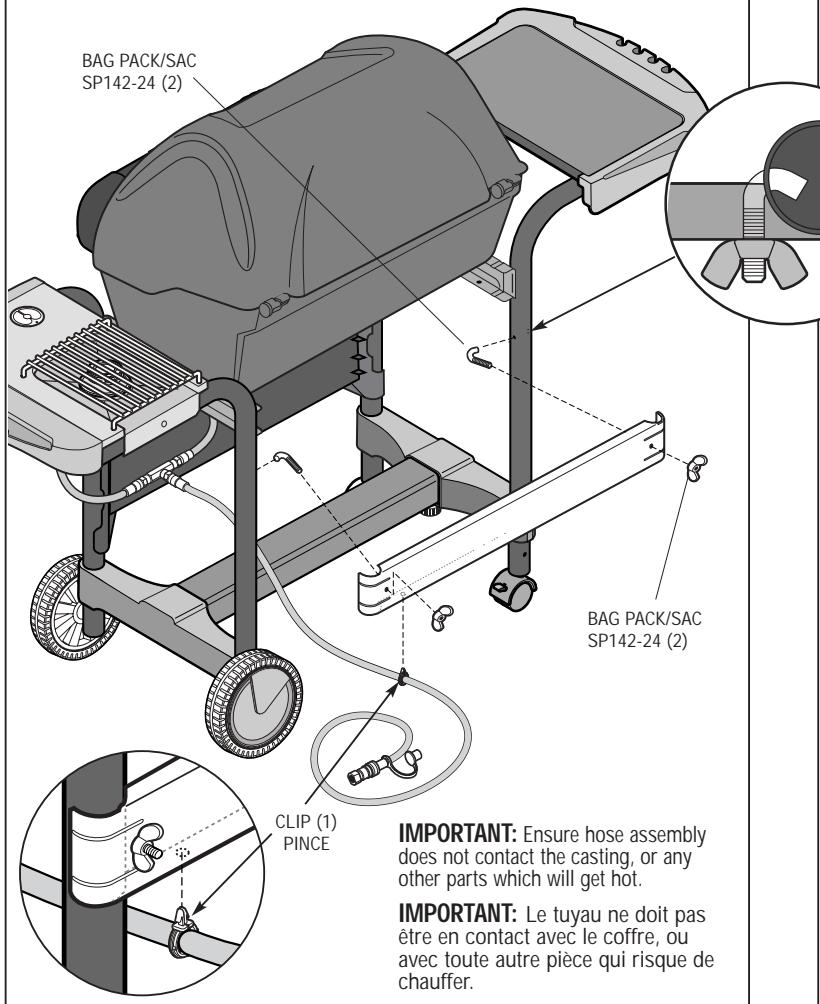

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

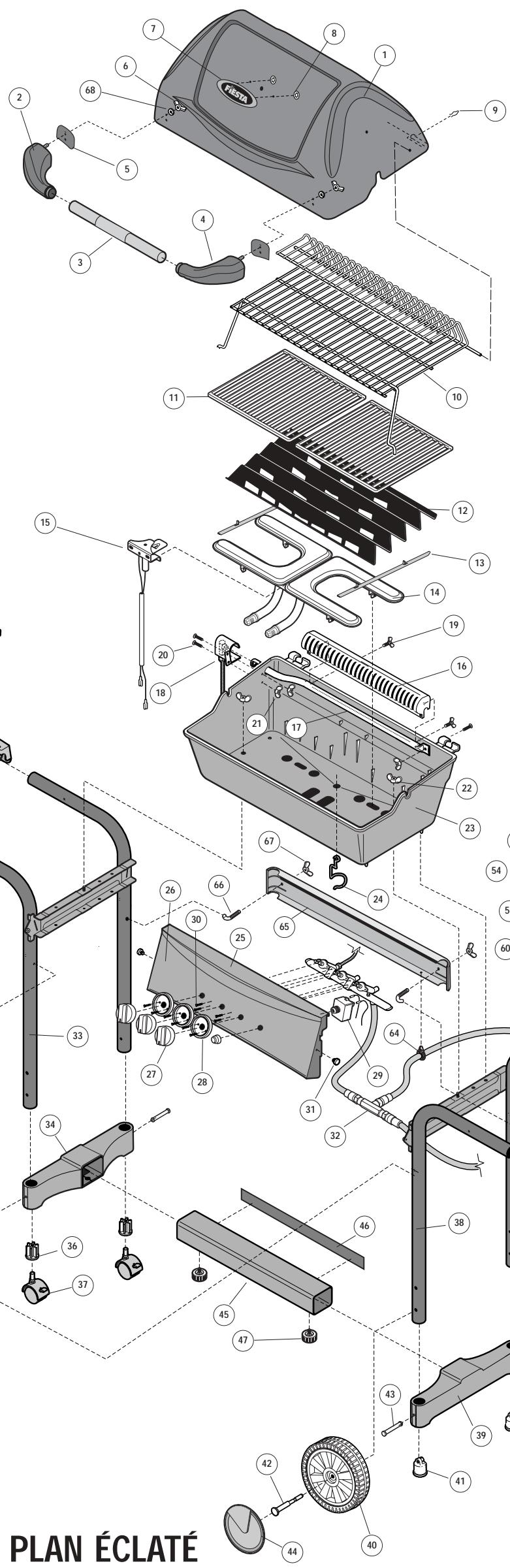

PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
COVER	1	SM59-18	1	COUVERCLE
LH HANDLE BRACKET/(BAG PACK SP5024-24)	2	SP30-6	1	EMBOUT DE LA POIGNEE (GAUCHE)(SAC SP5024-24)
HANDLE	3	SM5-19	1	POIGNEE
RH HANDLE BRACKET/(BAG PACK SP5024-24)	4	SP29-6	1	EMBOUT DE LA POIGNEE (DROIT)(SAC SP5024-24)
GASKET (BAG PACK SP144A-24)	5	SP13-14	2	JOINT (SAC SPSP144A-24)
#10-24 WING NUT (BAG PACK SP144A-24)	6	SP24-16	2	ECRQU A ORELLES NO 10-24 (SAC SP144A-24)
LOGO	7	SP1090-26	1	LOGO
PUSH NUT LOGO GAUGE	8	SP33-16	2	ECRQU DU THERMOMETRE
COVER CLIP (BAG PACK SP126A-24)	9	SP4-15	1	PINCE DU COUVERCLE (SAC SP126A-24)
CANTILEVER WARMING RACK	10	SP98-3	1	GRILLE CANTILEVER
CAST IRON GRILLS	11	SP102A-3	2	GRILLES EN FONTE EMAILLÉE
SMART BAR	12	SP25-9G	1	UNE BARRE INTELLIGENTE
SMART ROD	13	SM68-6	2	UNE TIGE INTELLIGENTE
"H" BURNER STAINLESS STEEL	14	SM208-12	1	BRULEUR "H" EN INOX
- COLLECTOR BOX - ELECTRODE	15	SP40-20	1	- GARNITURE DU BRULEUR - ELECTRODE
- GROUND WIRE			1	- FIL DE MISE A LA TERRE
HEAT EXCHANGER ASSEMBLY	16	SM47-9	1	ECHANGESER DE CHALEUR
ROTISSEIRE BURNER	17	SP46A-12	1	BRULEUR DE LA ROTISSEIRE
ROTISSEIRE ORIFICE BRACKET	18	SM51-6B	1	SUPPORT BRULER DE LA ROTISSEIRE
#10 X 0.5" WING SCREW (BAG PACK SP136-24)	19	SP34-21	2	VIS A ORELLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5" BOLT (BAG PACK SP136-24)	20	SP26-18	3	BOULON NO 10-24 X 0.5 PO (SAC SP136-24)
#10-24 WING BAG PACK SP136-24)	21	SP18-16	3	ECRQU A ORELLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP126A-24)	22	SP25-16	2	ECRQU DE LA BASE (SAC SP126A-24)
BASE	23	SM39-2B	1	BASE
GREASE CUP CLIP	24	SP6-15	1	PINCU DU BAC A GRAISSSE

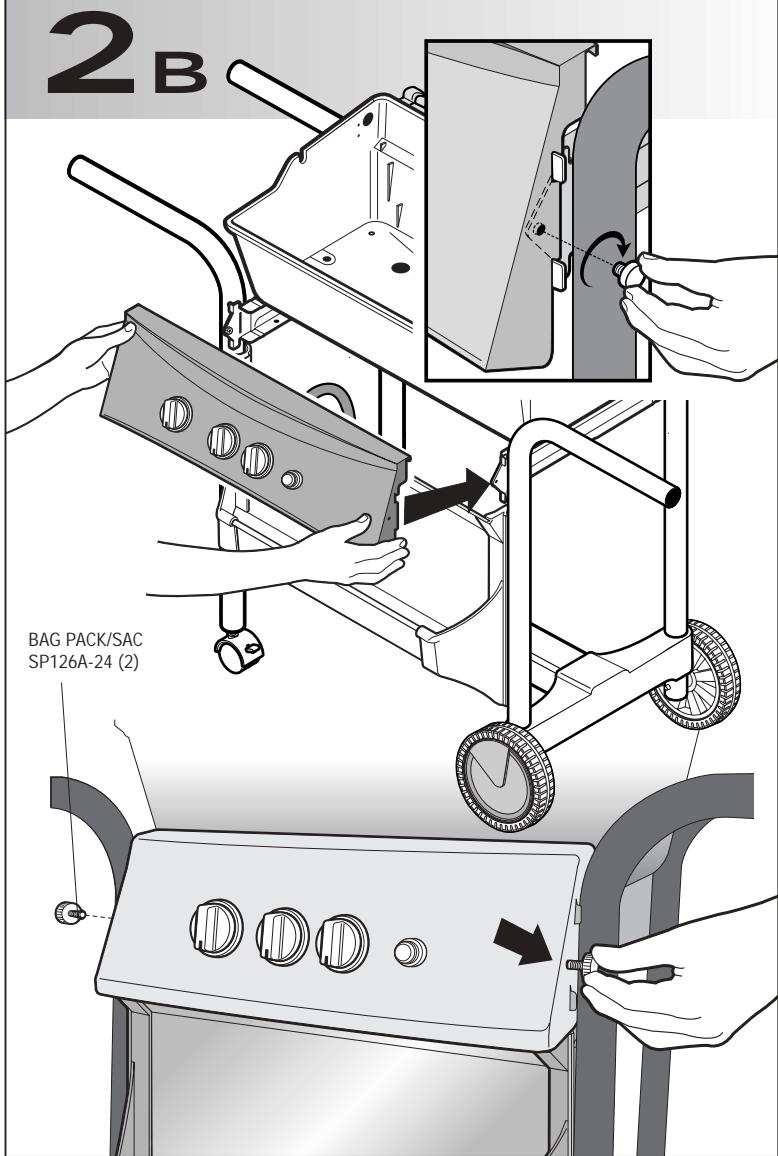

CONSOLE	25	SM51-31B	1	CONSOLE
CONSOLE DECAL	26		1	DECALCOMANIE DE LA CONSOLE
KNOB	27	SP11-7	3	BOUTON
BEZEL	28	SP25-6	3	GARNITURE (BOUTON)
ELECTRONIC IGNITOR	29	SP37-20	1	L'ALLUMEUR ELECTRONIQUE
#8-32 X 3/8" TYPE C SCREW	30	SP2-21	10	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP126A-24)	31	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP126A-24)
VALVE HOSE ASS. (VHR)	32	SM332A-4	1	SUPPORT DE LA SOUPAPE DU TUYAU
LEFT HAND LADDER FACTORY ASSEMBLY		SM376A-42		CADRE GAUCHE
LEFT HAND LADDER ASSEMBLY	33	SM370-42B	1	CADRE GAUCHE
RESIN BRACKET	34	SP23A-6B	1	SUPPORT EN RESINE
LOCK DOWEL	35	SP9A-32	2	TENON DE VERROULLAGE
CASTER PLUG	36	SP5-34B	2	EMBOUT DE FIXATION DE LA ROULETTE
CASTOR	37	SP8A-22	2	ROULETTE
RIGHT HAND LADDER FACTORY ASSEMBLY		SM394A-42		CADRE DROIT
RIGHT HAND LADDER ASSEMBLY	38	SM371-42B	1	CADRE DROIT
RESIN TANK CADDIE	39	SP23A-6B	1	SUPPORT EN RESINE POUR LE RESEROVIR
WHEEL	40	SP17-22	2	ROUE
WHEEL AXLE LOCK	41	SP29-15	2	VERROU D'ESSIEU
WHEEL AXLE	42	SP12-32	2	ESSIEU
LOCK DOWEL	43	SP9A-32	2	TENON DE VERROULLAGE
HUB CAP	44	SP21-33P	2	CHAPEAU DE MOYEU
BEAM	45	SM61-8B	1	SUPPORT TRANVERSAL
SERIAL RATING LABEL	46		1	PLAQUE SIGNALETIQUE SERIE
TAPER WHEEL LOCK (BAG PACK SP126A-24)	47	SP46A-18	2	CONE DE BLOCAGE (SAC SP126A-24)
LEFT HAND END CAP	48	SP31-33B	1	EMBOUT DE GAUCHE
FRONT PANEL	49	SM49-9	1	PANNEAU AVANT
RIGHT HAND END CAP	50	SP32-33B	1	EMBOUT DE DROIT
RESIN SHELF TRIM	51	SP27-9B	1	GARNUTURE EN RESINE
STAINLESS SHELF INSERT		SM44-9	1	LESS ELEMENTS IN INOX

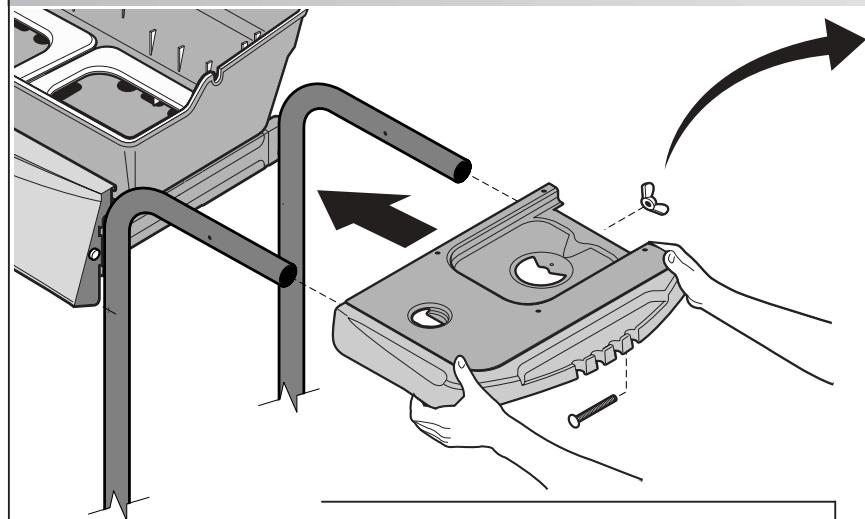

SIDE BURNER FACTORY ASSEMBLY		SM411-42B		SUPPORT DU BRULEUR LATERAL
SIDE BURNER TRIM	53	SP47-9B	1	GARNUTURE DU BRULEUR LATERAL
SIDE BURNER BASE	54	SM42A-2	1	BASE DU BRULEUR LATERAL
SIDE BURNER DECAL	55		1	ETIQUETTE DU BRULEUR LATERAL
#8-18 X 1/2" SCREW	56	SP37-21	2	VIS NO 8-18 X 1/2 PO

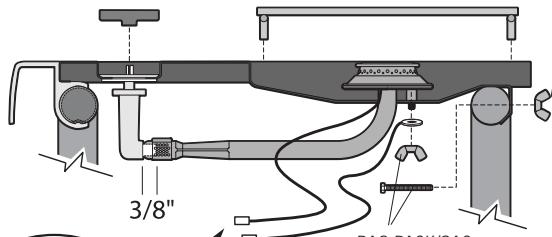

SIDE BURNER	57	SP52-12	1	BRULEUR LATERAL
SIDE BURNER GRILL	58	SP135-3	1	GRILLE DU BRULEUR LATERAL
SIDE BURNER KNOB	59	SP9-7	1	BOUTON DU BRULEUR LATERAL

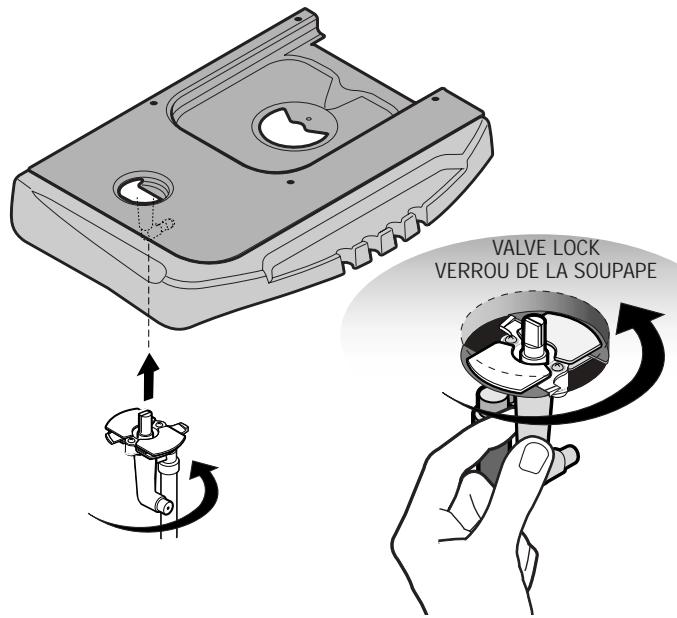

VALVE BRACKET	60	SP22-6	1	SUPPORT DE LA SOUPAPE
#10-24 WING NUT (BAG PACK SP126A-24)	61	SP18-16	2	ECRQU A ORELLES NO 10-24 (SAC SP126A-24)
#10-24 X 1 3/4" SCREW (BAG PACK SP126A-24)	62	SP57-18	1	VIS NO 10-24 X 1/3/4 (SAC SP126A-24)
GROUND WIRE	63	SP32-20	1	FIL DE MISE A LA TERRE
HOSE CLIP	64	SP34-15	1	CRAMMON DE TUYAU
BACK SUPPORT	65	SM92-6B	1	BACK SUPPORT
1/4-20 X 1 3/8' J-BOLT (BAG PACK SP142-24)	66	SP70-18	2	1/4-20 X 1 3/8' J-BOLT (SAC SP142-24)
1/4-20 WING NUT (BAG PACK SP142-24)	67	SP2-16	2	ECRQU A ORELLES 1/4-20 (SAC SP142-24)
LOCK WASHER (SAC SP144A-24)	68	SP4-17		RONDELLA (SAC SP144A-24)

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil.

À l'intention de l'installateur / monteur. Laissez ces directives au consommateur.

Au consommateur : Conserve ce manuel pour utilisation ultérieure.

A VERTISSEMENT

• Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

ATTENTION

Certaines pièces peuvent partager des arêtes vives - surtout là où le manuel le souligne. Au besoin, portez des gants.

SP906-37

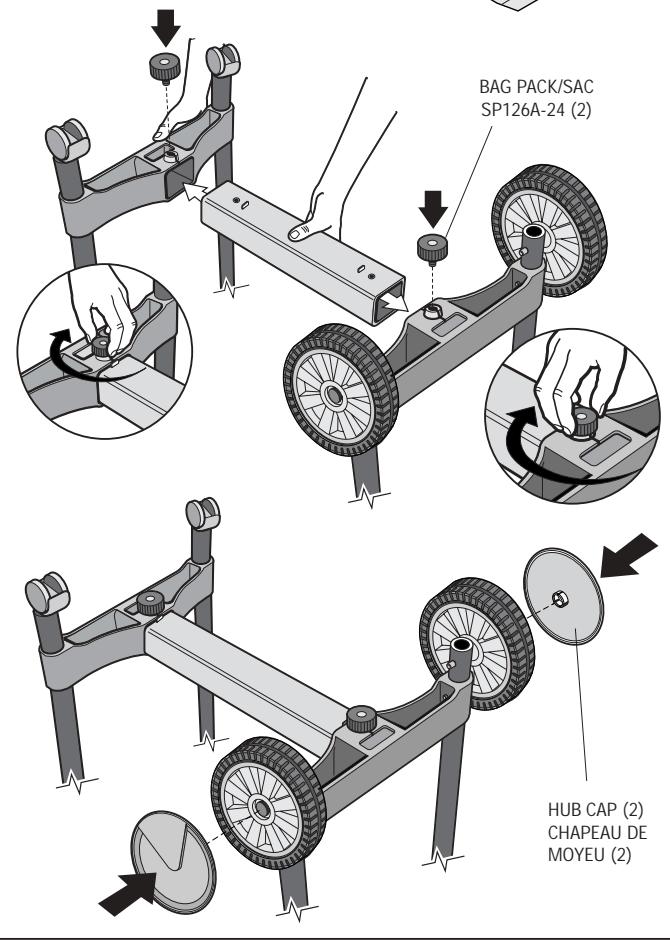

IMPORTANT: afin de protéger la peinture, montez les pattes sur des cartons provenant de l'emballage, tel qu'illustré.

Étudiez la liste des pièces et le plan éclaté avant de procéder au montage.

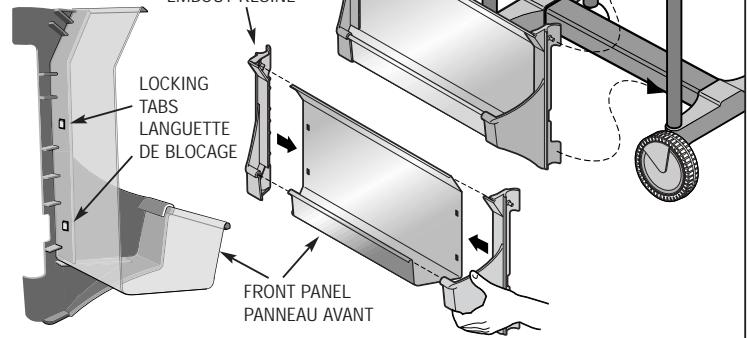

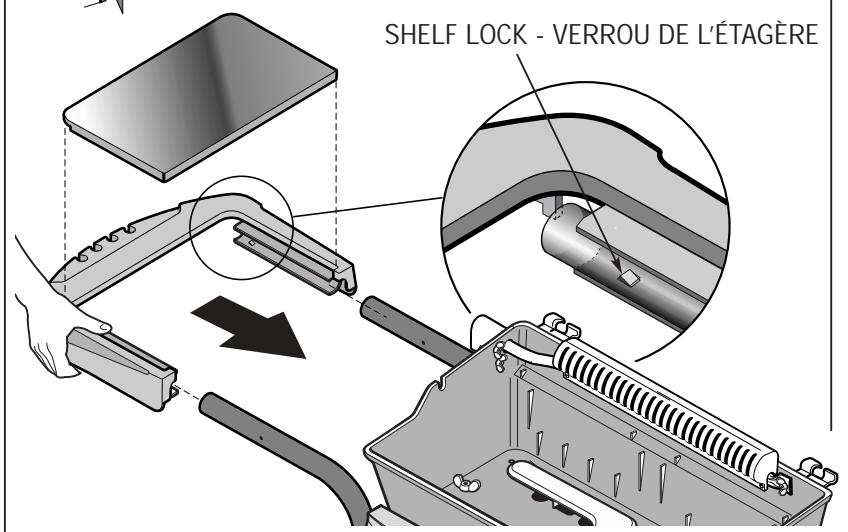

RESIN END CAP EMBOUT RÉSINE

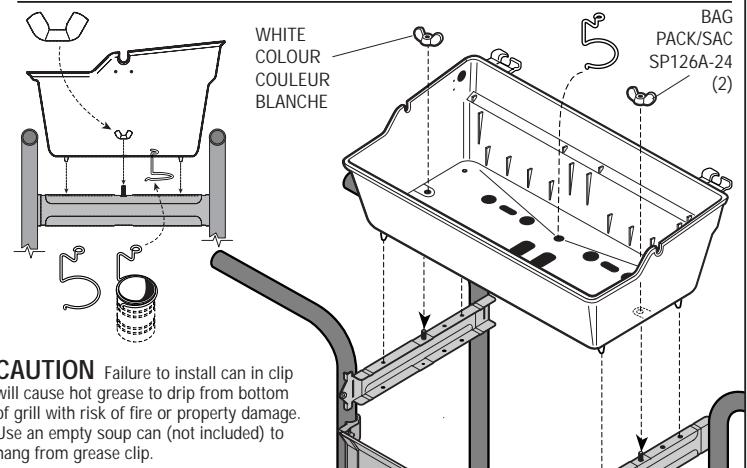

ATTENTION Le fait de ne pas installer un contenant dans la pince permettra à la graisse chaude de dégoutter du fond de l'appareil, risquant ainsi de provoquer un incendie ainsi que des dommages à la propriété. Installez une boite de soupe vide (non incluse) dans la pince.

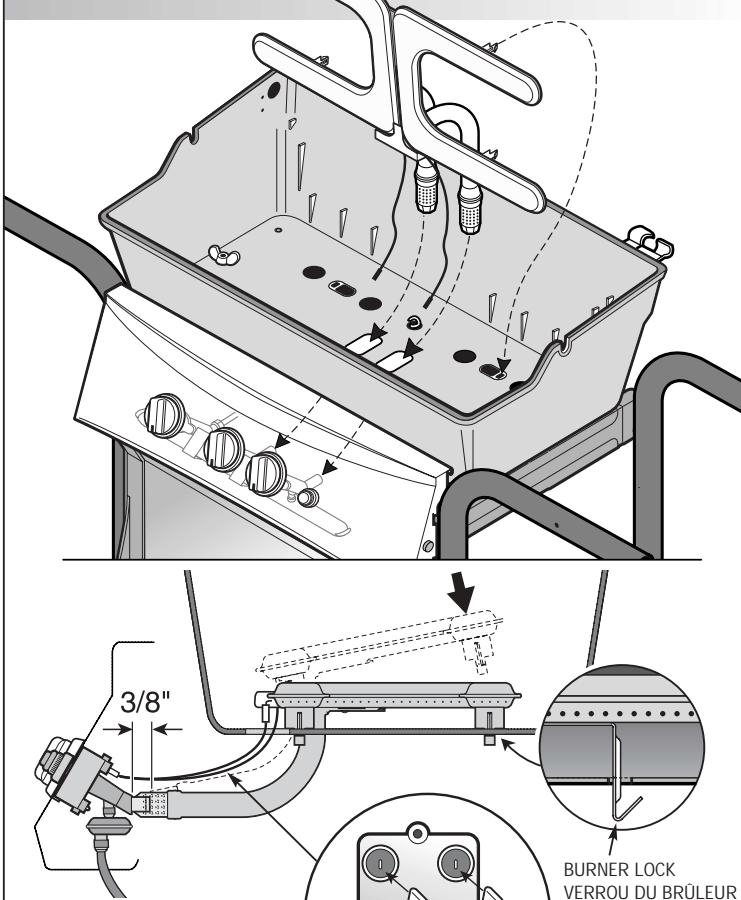

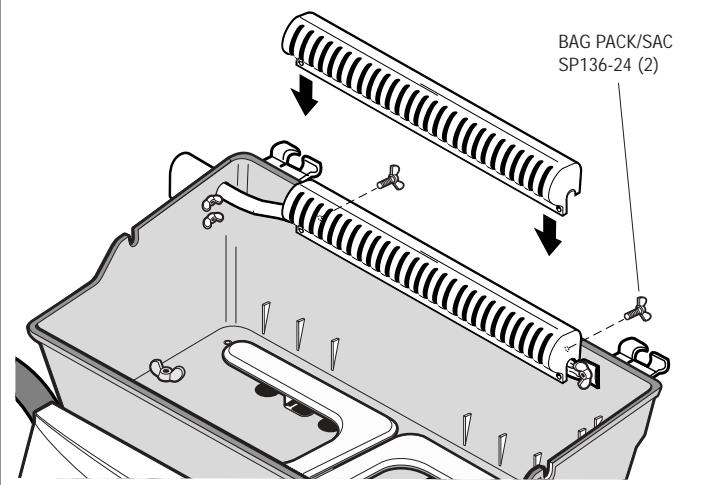

Assurez-vous de la position des tubes venturi au-dessus des soupapes avant de verrouiller le brûleur sur la base. Voyez à ce que les tubes venturi soient bien situés au-dessus des soupapes avant de fixer le brûleur sur la base.

BURNER LOCK VERROU DU BRULEUR

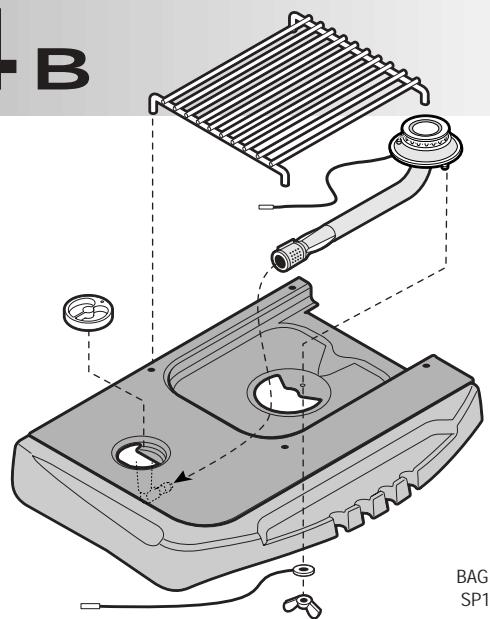

ATTACH IGNITOR WIRE AND GROUND WIRE.

ATTACHER LE FIL DE L'ALLUMEUR AU FIL DE MISE À LA TERRE

CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.

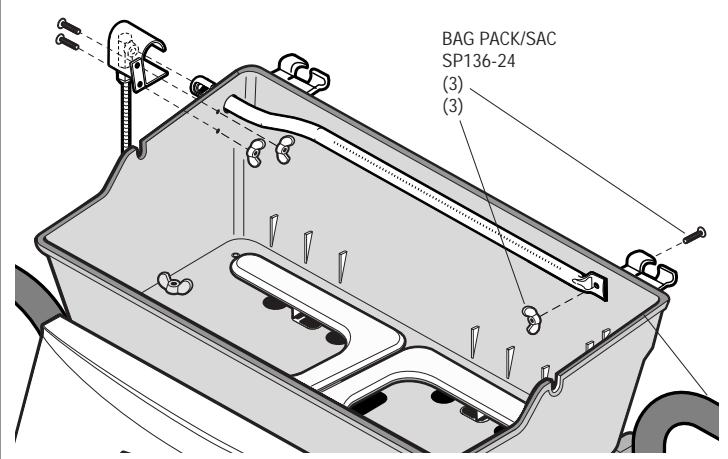

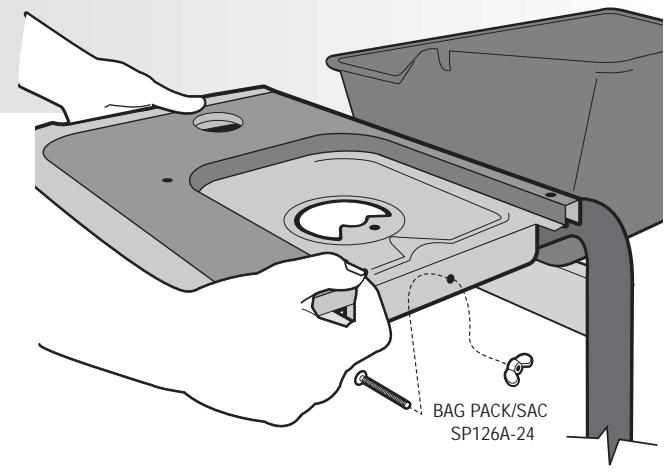

BAG PACK/SAC SP126A-24 (1)
