Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	GD45067
Utilisation	Extérieur uniquement
Source d'énergie	Gaz propane liquide (réservoir non inclus)
Brûleurs	Brûleur principal en forme de H (inox) + brûleur de rôtisserie
Surface de cuisson	Grilles porcelanisées (2 pièces)
Fonctions	Grillage direct, rôtisserie, réchaud (grille cantilever)
Allumage	Allumeur rotatif intégré
Thermomètre	Sur le couvercle (avec écrou de fixation)
Matériau du corps	Acier avec finition résine et panneaux métalliques
Dimensions approximatives	Largeur 120 cm, Profondeur 60 cm, Hauteur 110 cm (avec chariot)
Poids approximatif	35 kg
Mobilité	2 roues + 2 roulettes pivotantes
Rangement	Étagères latérales en résine avec insert métallique
Récupérateur de graisse	Bac à graisse amovible (avec pince de fixation)
Pièces détachées	Disponibles (voir liste éclatée dans la notice)
Entretien	Nettoyer les grilles après usage, vider le bac à graisse régulièrement
Sécurité	Suivre les consignes du manuel d'usage et d'entretien avant utilisation

FOIRE AUX QUESTIONS - GD45067 FIESTA

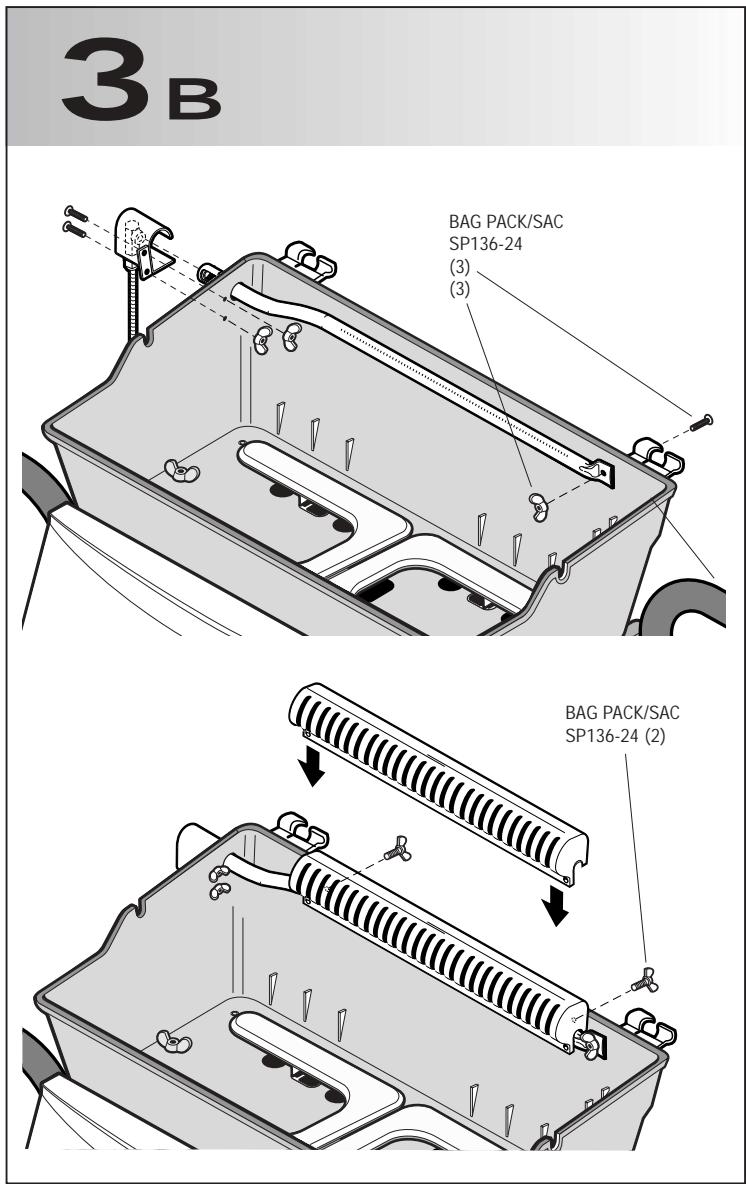

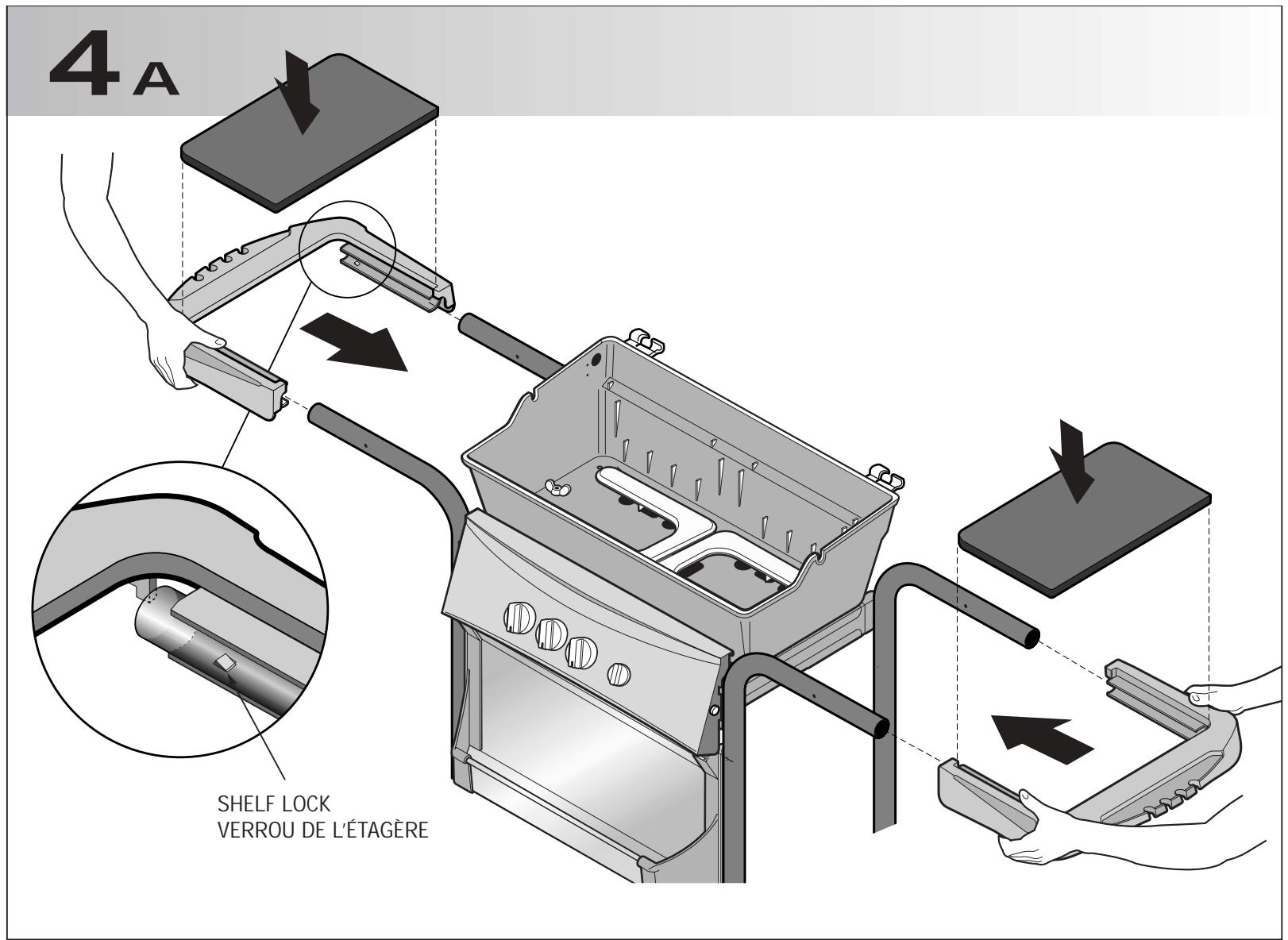

Comment assembler le barbecue FIESTA GD45067 ?

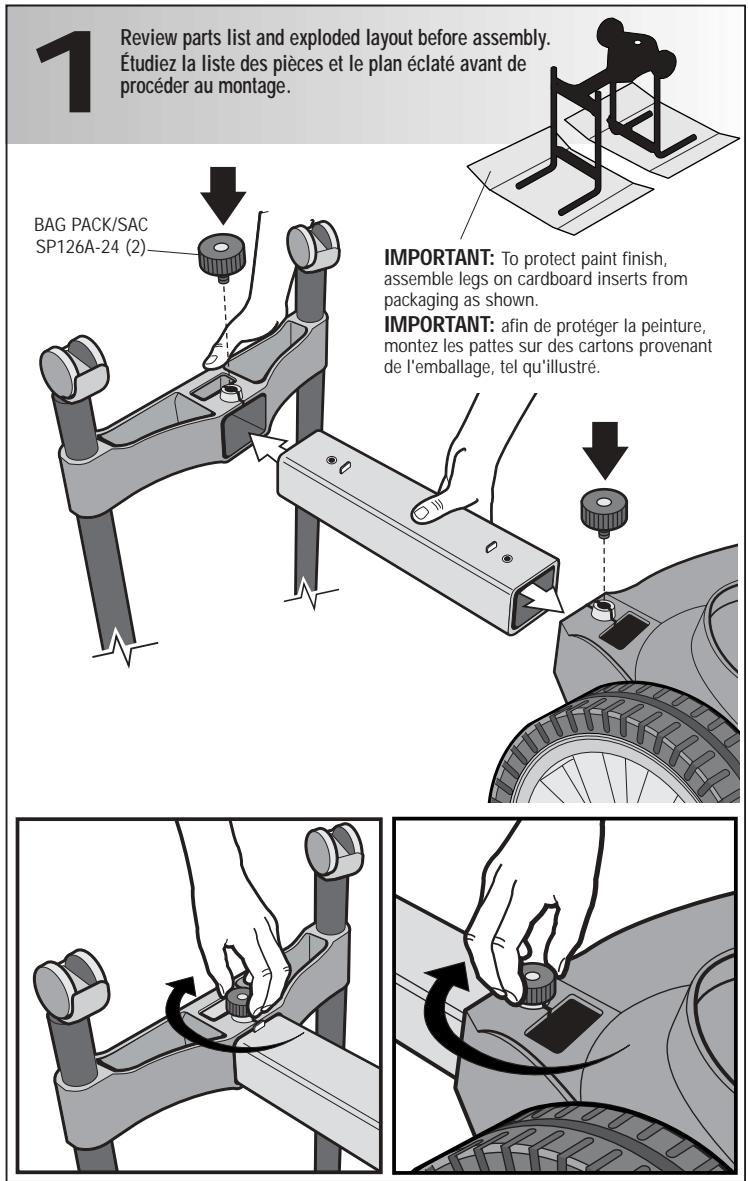

Suivez le plan éclaté fourni dans la notice. Commencez par assembler le chariot (cadres gauche et droit), puis fixez la base, la console et les brûleurs. Utilisez les sacs de visserie référencés SP144A-24, SP136-24, etc. Serrez toutes les vis sans forcer.

Quel type de gaz utiliser ?

Utilisez du gaz propane liquide (GPL) avec un réservoir adapté et un régulateur agréé. Le barbecue est conçu pour une pression de 28-37 mbar selon le pays. Consultez la plaque signalétique.

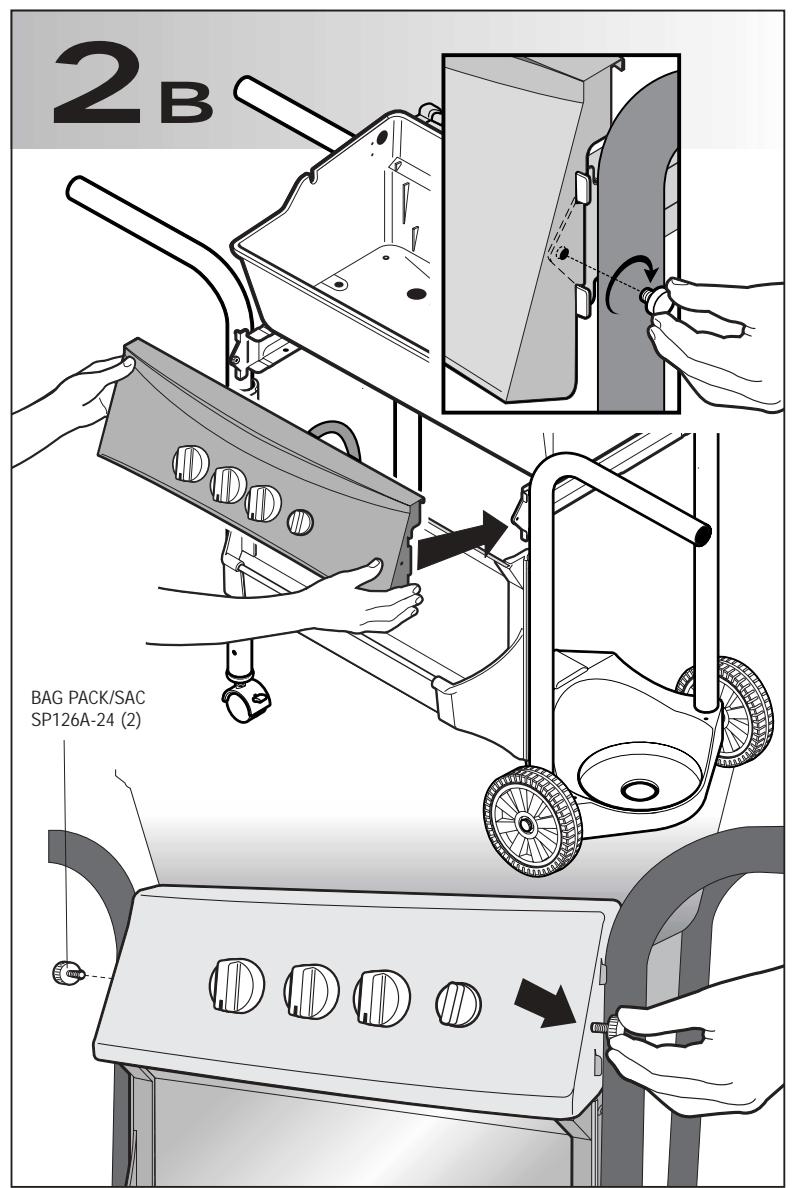

Comment allumer le barbecue ?

Tournez le bouton d'allumage rotatif (pièce n°29) tout en ouvrant le gaz. L'étincelle produite par l'allumeur rotatif (n°30) enflamme le brûleur. Si l'allumage échoue, vérifiez la pile (si présente) ou utilisez un briquet longue portée.

Pourquoi la flamme est-elle irrégulière ou jaune ?

Une flamme jaune peut indiquer une obstruction du brûleur ou un mauvais réglage de l'air. Nettoyez les orifices et assurez-vous que les volets d'air sont ouverts. Vérifiez aussi que le réservoir n'est pas presque vide.

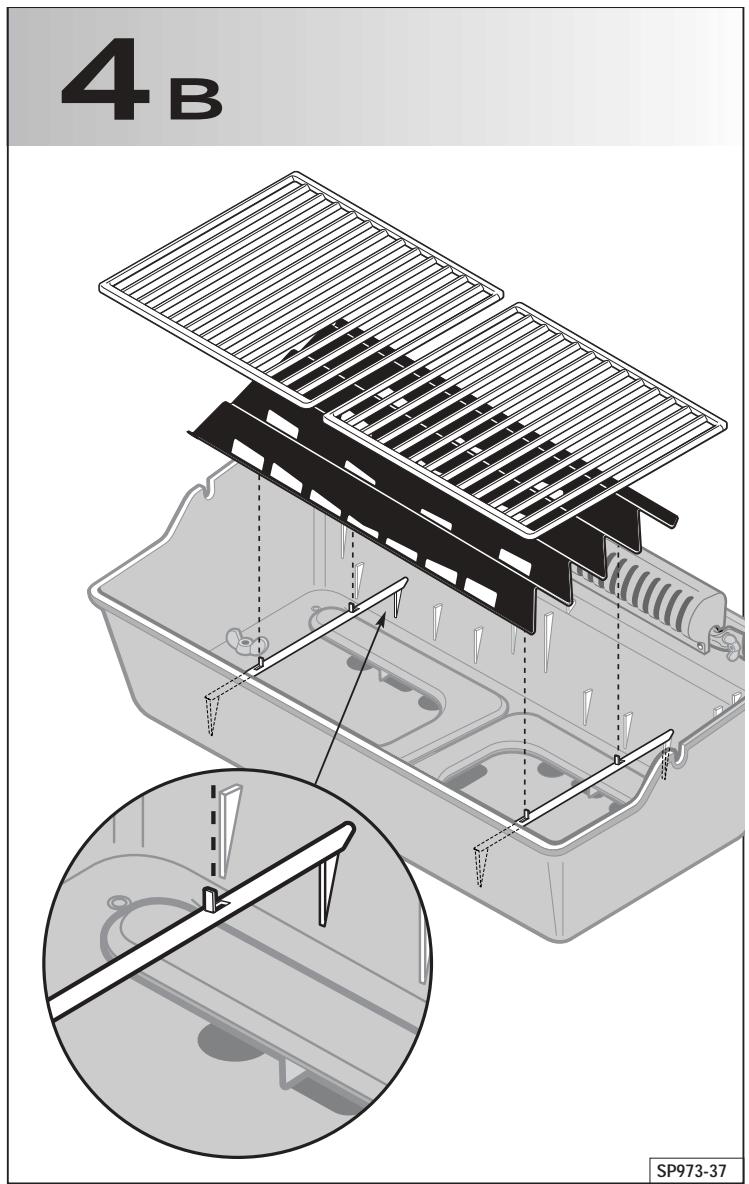

Comment nettoyer les grilles de cuisson ?

Après chaque usage, grattez les résidus avec une brosse métallique. Pour un nettoyage en profondeur, lavez les grilles porcelanisées (n°12) avec de l'eau savonneuse tiède et une éponge non abrasive. Séchez-les bien avant de les remettre.

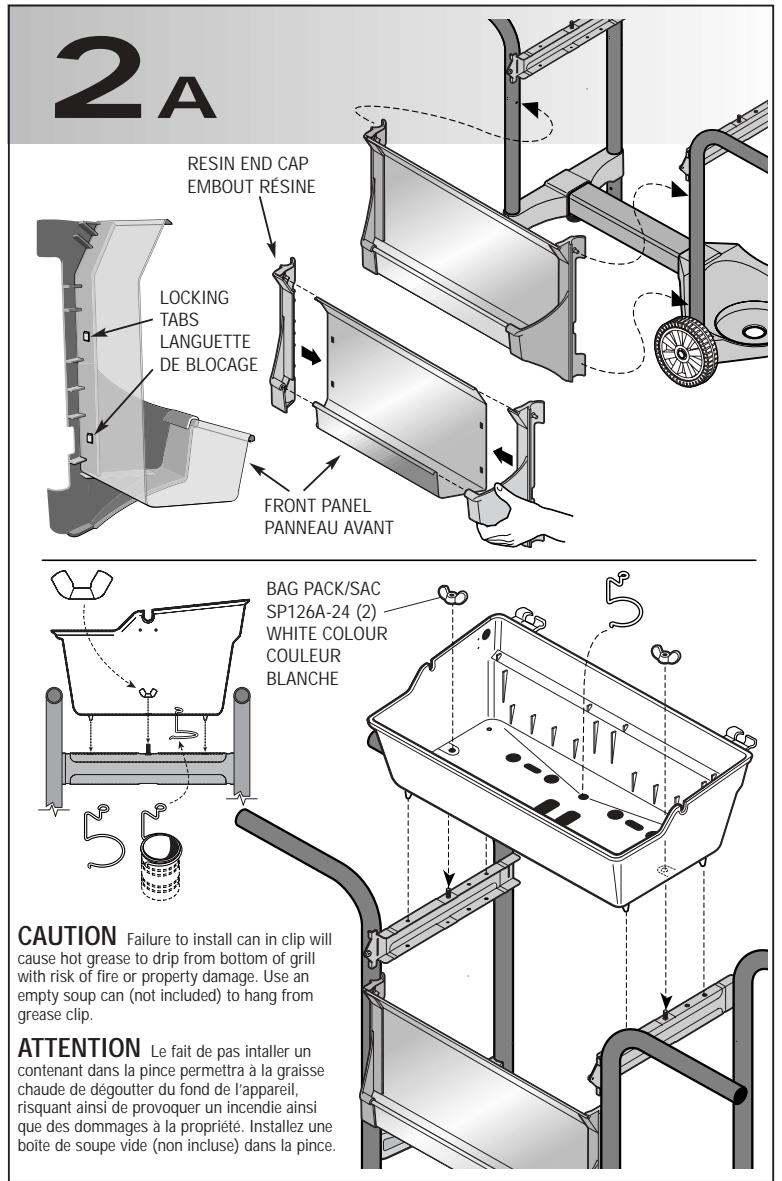

Où se trouve le bac à graisse et comment le vider ?

Le bac à graisse est clipsé sous le barbecue (pièce n°25 : pince du bac à graisse). Déclipsez-le et videz-le après chaque utilisation. Lavez-le avec du détergent doux.

Puis-je utiliser le barbecue par temps de pluie ?

Non, le barbecue est conçu pour un usage extérieur uniquement mais doit être protégé de la pluie directe. L'eau peut endommager les composants et créer des risques électriques (allumeur). Utilisez-le sous un abri ouvert.

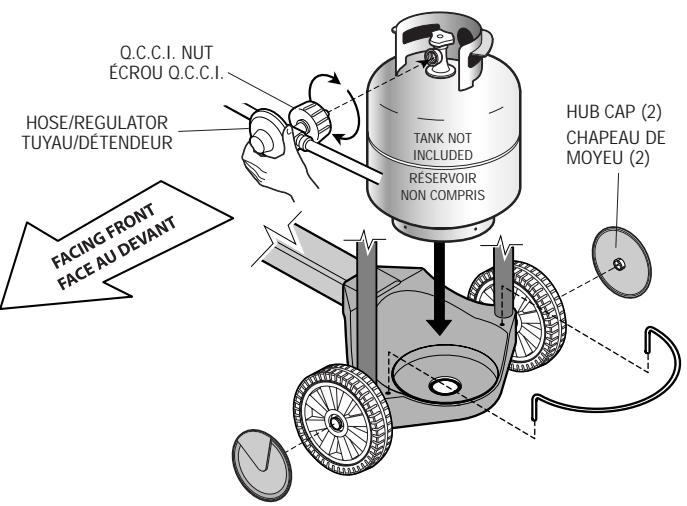

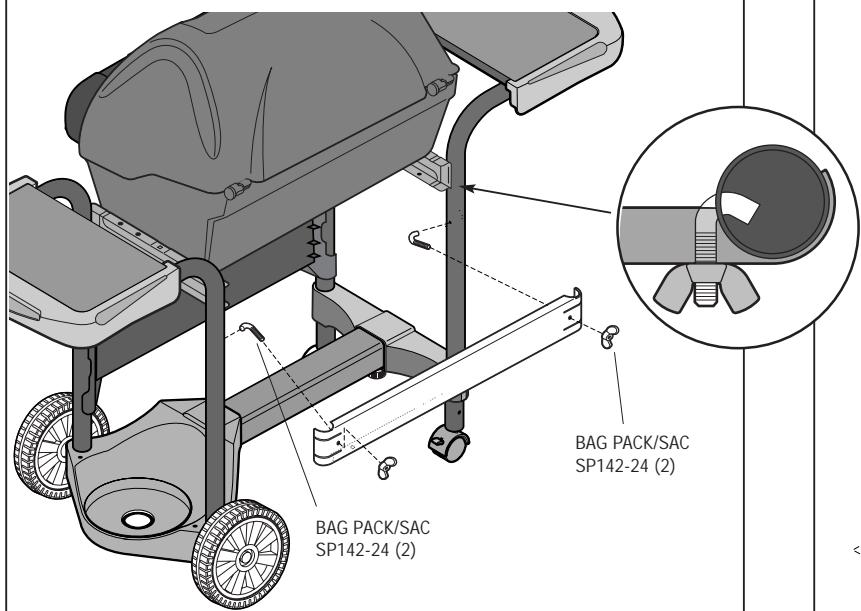

Comment savoir si le réservoir de gaz est bien fixé ?

Le réservoir doit être placé sur le support en résine (n°40) et maintenu par la tige circulaire (n°44). Vérifiez que les écrous à oreilles (n°56) sont serrés. Faites toujours un test de fuite avec de l'eau savonneuse.

Que faire en cas de fuite de gaz ?

Fermez immédiatement la vanne du réservoir. N'utilisez pas le barbecue. Aérez la zone. Vérifiez les raccords avec de l'eau savonneuse : si des bulles apparaissent, resserrez ou remplacez le joint. Contactez un professionnel si la fuite persiste.

Où trouver des pièces de rechange pour le GD45067 ?

Référez-vous à la liste des pièces dans la notice (pièces n°1 à 56). Commandez les pièces auprès de votre revendeur FIESTA ou sur des sites spécialisés en indiquant le numéro de pièce (ex: SM59-1B pour le couvercle).

MODE D'EMPLOI GD45067 FIESTA

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE NO	QTYQTE	DESCRIPTION
COVER	1	SM59-1B	1	COUVERCLE
LH HANDLE BRACKET(BAG PACK SP5024-24)	2	SP30-6	1	EMBOUT DE LA POIGNEE (GAUCHE)(SAC SP5024-24)
HANDLE	3	SM5050-42B	1	POIGNEE
RH HANDLE BRACKET(BAG PACK SP5024-24)	4	SP29-6	1	EMBOUT DE LA POIGNEE (DROIT)(SAC SP5024-24)
GASKET (BAG PACK SP144A-24)	5	SP13-14	2	JOINT (SAC SPSP144A-24)
LOCK WASHER (BAG PACK SP144A-24)	6	SP4-17	2	RONDELLE (SAC SP144A-24)
#10-24 WING NUT (BAG PACK SP144A-24)	7	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP144A-24)
LOGO	8	SP1090-26	1	LOGO
PUSH NUT LOGO GAUGE	9	SP33-16	2	ÉCROU DU THERMOMETRE
COVER CLIP (BAG PACK SP126A-24)	10	SP4-15	1	PINCE DU COUVERCLE (SAC SP126A-24)
CANTILEVER WARMING RACK	11	SP139-3	1	GRILLE CANTILEVER
PORCELAIN COOK GRAPE	12	SP101-3	2	GRILLE PORCELANISEES
SMART BAR	13	SP25-9G	1	UNE BARRE INTELLIGENTE
SMART ROD	14	SM68-6	2	UNE TIGRE INTELLIGENTE
"H" BURNER STAINLESS STEEL	15	SM207-12	1	BRULEUR "H" EN INOX
- COLLECTOR BOX - ELECTRODE	16	SP40-20	1	- GARNITURE BRULEUR - ELECTRODE
- GROUND WIRE			1	- FIL DE MISE À LA TERRE
HEAT EXCHANGER ASSEMBLY	17	SM47-9	1	ÉCHANGEUR DE CHALEUR
ROTISERIE BURNER	18	SP46A-12	1	BRULEUR DE LA ROTISERIE
ROTISERIE ORIFICE BRACKET	19	SM51-6B	1	SUPPORT BRÜLER DE LA ROTISERIE
#10 X 0.5" WING SCREW (BAG PACK SP136-24)	20	SP34-21	2	VIS À ORELLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5" BOLT (BAG PACK SP136-24)	21	SP26-18	3	BOULON NO 10-24 X 0.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24)	22	SP18-16	3	ÉCROU À ORELLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP126A-24)	23	SP25-16	2	ÉCROU DE LA BASE (SAC SP126A-24)
BASE	24	SM39-2B	1	BASE
GREASE CUP CLIP	25	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	26	SM51-31B	1	CONSOLE
CONSOLE DECAL	27		1	DECALCOMANIE DE LA CONSOLE
KNOB	28	SP11-7	3	BOUTON
ROTARY IGNITOR KNOB	29	SP5A-7	1	BOUTON À L'ALLUMEUR ROTATIF
ROTARY IGNITOR	30	SP14A-20	1	L'ALLUMEUR ROTATIF
#8-32 X 3/8" TYPE C SCREW	31	SP2-21	6	VIS DE TYPE NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP126A-24)	32	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP126A-24)
VALVE HOSE REGULATOR ASS. (VHR)	33	SM315A-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
LEFT HAND LADDER FACTORY ASSEMBLY		SM376A-42	1	CADRE GAUCHE
LEFT HAND LADDER ASSEMBLY	34	SM370-42B	1	CADRE GAUCHE
RESIN BRACKET	35	SP23A-6B	1	SUPPORT EN RÉSINE
LOCK DOWEL	36	SP9A-32	2	TENON DE VERROULLAGE
CASTER PLUG	37	SP5-34B	2	EMBOUT DE FIXATION DE LA ROULETTE
CASTOR	38	SP8A-22	2	ROULETTE
RIGHT HAND LADDER FACTORY ASSEMBLY		SM377-42	1	CADRE DROIT
RIGHT HAND LADDER ASSEMBLY	39	SM371-42B	1	CADRE DROIT
RESIN TANK CADDIE	40	SP24A-6B	1	SUPPORT EN RÉSINE POUR LE RESERVoir
WHEEL	41	SP17-22	2	ROUE
WHEEL AXLE	42	SP29-15	2	ESSIEU
WHEEL AXLE LOCK	43	SP10-32	2	VERROU D'ESSIEU
TANK WIRE	44	SP133-3	1	TIGE CIRCULAIRE DU CHARIOT DU RÉSEROVIR
HUB CAP	45	SP21-33P	2	CHAPEAU DE MOYEU
BEAM	46	SM51-8B	1	SUPPORT TRANVERSAL
SERIAL RATING LABEL	47		1	PLAQUE SIGNALETIQUE Série
TAPER WHEEL LOCK (BAG PACK SP126A-24)	48	SP46-18	2	CONE DE BLOCAGE (SAC SP126A-24)
LEFT HAND END CAP	49	SP31-33B	1	EMBOUT DE GAUCHE
FRONT PANEL	50	SM42-9B	1	PANNEAU AVANT
RIGHT HAND END CAP	51	SP32-33B	1	EMBOUT DE DROIT
RESIN SHELF	52	SP27-9B	2	GARNUTURE EN RÉSINE
METAL SHELF INSERT	53	SM43-9B	2	ETAGERE EN METAL
BACK SUPPORT	54	SM92-6B	1	BACK SUPPORT
1/4-20 X 1 3/8 J-BOLT (BAG PACK SP142-24)	55	SP70-18	2	1/4-20 X 1 3/8 J-BOLT (SAC SP142-24)
1/4-20 WING NUT (BAG PACK SP142-24)	56	SP2-16	2	ÉCROU À ORELLES 1/4-20 (SAC SP142-24)

ILL IS FOR

OUTDOOR USE ONLY

attempts

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de proceder au montage et a l'utilisation de l'appareil.

À l'intention de l'installateur / monteur Laissez ces directives au

consommateur

Au consommateur :

Conserve ce manuel pour utilisation ultérieure.

Avertissement

• Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

Attention

Certaines pièces peuvent partager des arêtes vives - surtout la ou le manuel le souligne. Au besoin, portez des gants.

SP973-37

CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
