ET40065 - Barbecue FIESTA - Notice d'utilisation et mode d'emploi gratuit

Marque	FIESTA
Modèle	ET40065
Type de produit	Barbecue à gaz pour extérieur
Alimentation	Gaz propane liquide (GPL) avec bouteille de propane
Brûleur principal	Brûleur "H" en acier inoxydable
Brûleur de rôtisserie	Brûleur dédié pour rôtisserie
Surface de cuisson	2 grilles porcelanisées + 1 grille réchaud
Allumage	Allumeur à bouton-poussoir (piezzo)
Thermomètre	Indicateur de température sur le couvercle
Matériau principal	Acier peint, acier inoxydable (brûleur), résine (étagères)
Dimensions (approx.)	Hauteur ~120 cm, largeur ~150 cm, profondeur ~80 cm
Poids (approx.)	40 kg
Roues	2 roues de 7 pouces + 2 roulettes pivotantes
Étagères	2 étagères en résine (droite et gauche)
Bac à graisse	Bac amovible avec pince de fixation
Sécurité	Usage extérieur uniquement ; tuyau/régulateur ne doit pas toucher les parties chaudes
Assemblage	Aucun outil nécessaire
Pièces détachées	Liste éclatée fournie ; pièces disponibles via service client
Entretien	Nettoyer grilles et bac à graisse régulièrement ; vérifier l'état du tuyau
Notice	Notice d'utilisation et d'entretien incluse

FOIRE AUX QUESTIONS - ET40065 FIESTA

Comment assembler le barbecue FIESTA ET40065 ?

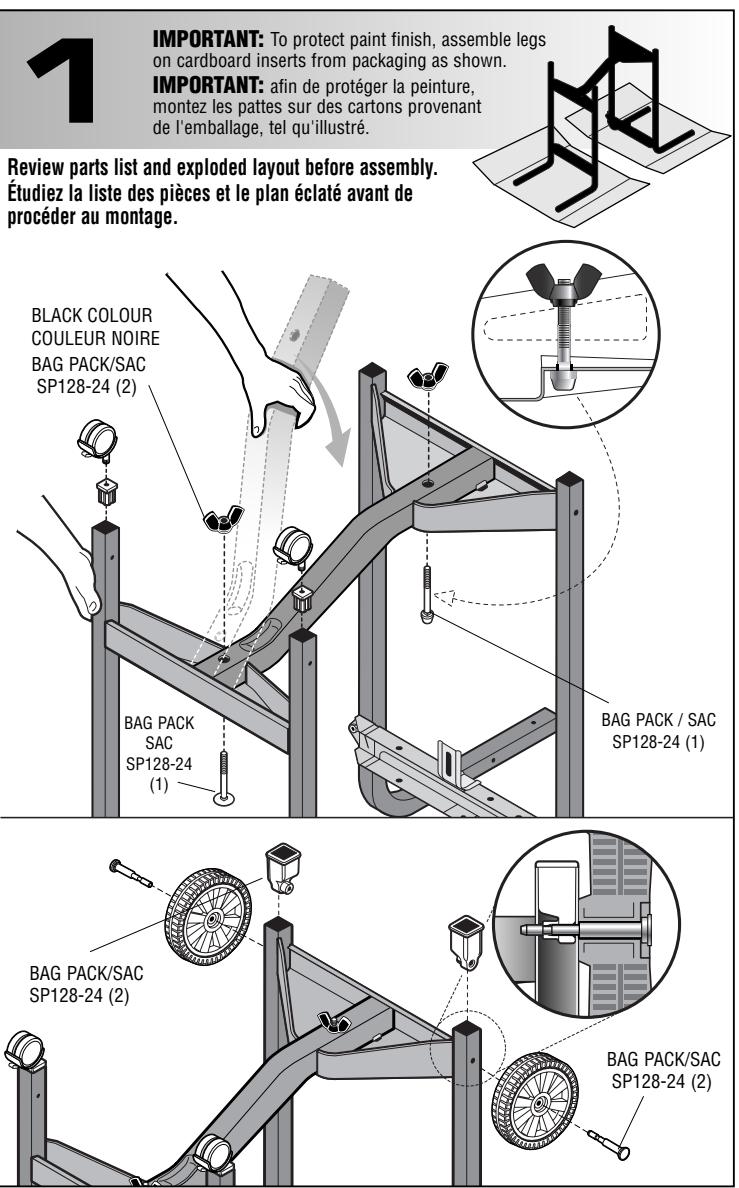

L'assemblage se fait sans outil grâce aux écrous à oreilles et boulons pré-assemblés. Suivez le plan éclaté fourni dans la notice. Montez d'abord le cadre, puis la console, les roues, et enfin le couvercle et les grilles.

Quel type de gaz utiliser pour ce barbecue ?

Ce barbecue fonctionne au gaz propane liquide (GPL) uniquement. Utilisez une bouteille de propane standard équipée d'un détendeur adapté. Ne jamais utiliser de gaz butane ou de gaz naturel.

Comment allumer le barbecue ET40065 ?

Ouvrez le couvercle, tournez les boutons des brûleurs sur la position 'Haute', puis appuyez sur le bouton d'allumage (piezzo) situé sur la console. Si l'allumage ne fonctionne pas, utilisez une allumette longue tenue près du brûleur.

Comment nettoyer les grilles de cuisson ?

Après chaque utilisation, brossez les grilles avec une brosse métallique pendant qu'elles sont encore chaudes. Pour un nettoyage en profondeur, retirez les grilles et lavez-les à l'eau savonneuse. Rincez et séchez soigneusement avant de les remettre en place.

Où trouver des pièces de rechange pour le FIESTA ET40065 ?

Vous pouvez commander les pièces directement auprès du fabricant en appelant le 1-800-387-8643 ou en visitant le site www.fiestabarbq.com. Utilisez les numéros de pièces indiqués dans la notice (ex: SM64-1P pour le couvercle).

Le barbecue peut-il être utilisé sous un auvent ou un balcon couvert ?

Non, ce barbecue est conçu pour une utilisation en extérieur uniquement. Ne l'utilisez jamais sous un auvent, un balcon fermé, ou dans un espace confiné. Les gaz de combustion sont dangereux dans un espace non ventilé.

Comment vérifier les fuites de gaz ?

Appliquez une solution d'eau savonneuse sur les raccords et le tuyau. Ouvrez le gaz (sans allumer). Si des bulles apparaissent, il y a une fuite. Coupez le gaz immédiatement et resserrez les raccords. Si la fuite persiste, remplacez le tuyau/régulateur.

Quelle est la capacité recommandée du réservoir de propane ?

Le barbecue est conçu pour fonctionner avec une bouteille de propane standard de 20 lb (9 kg). Assurez-vous que la bouteille est équipée d'une valve OPD (Overfill Prevention Device).

Comment entretenir le brûleur en inox ?

Inspectez régulièrement le brûleur pour détecter les obstructions (toiles d'araignée, graisse). Utilisez une brosse en nylon et de l'eau savonneuse pour nettoyer les orifices. Ne pas utiliser d'outils métalliques pointus. Séchez complètement avant de réutiliser.

Que faire si l'allumeur ne produit pas d'étincelle ?

Vérifiez que la batterie (si présente) est en bon état ou remplacez-la. Nettoyez l'électrode avec un coton-tige imbibé d'alcool. Assurez-vous que le fil de l'allumeur est bien connecté. Si le problème persiste, contactez le service client.

MODE D'EMPLOI ET40065 FIESTA

Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide

• Le tuyau et le régulateur (dans les instructions)

POUR L'USAGE ET L'ENTRETIEN

AVERTISSEMENT:

HOSE/REGULATOR TUYAU/DETENDEUR

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE. NO	QTYQTE	DESCRIPTION
COVER	1	SM64-1P	1	COUVERCLE
HANDLE	2	SP48-19	1	POIGNée
GASKET (BAG PACK SP146-24)	3	SP15-14	2	JOINT (SAC SP146-24)
#10-24 WING NUT (BAG PACK SP146-24)	4	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP146-24)
LOGO HEAT INDICATOR	5	SP23A-30	1	INDICATEUR DE TEMPERATURE
LOGO GAUGE NUT	6	SP34-16	1	ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP128-24)

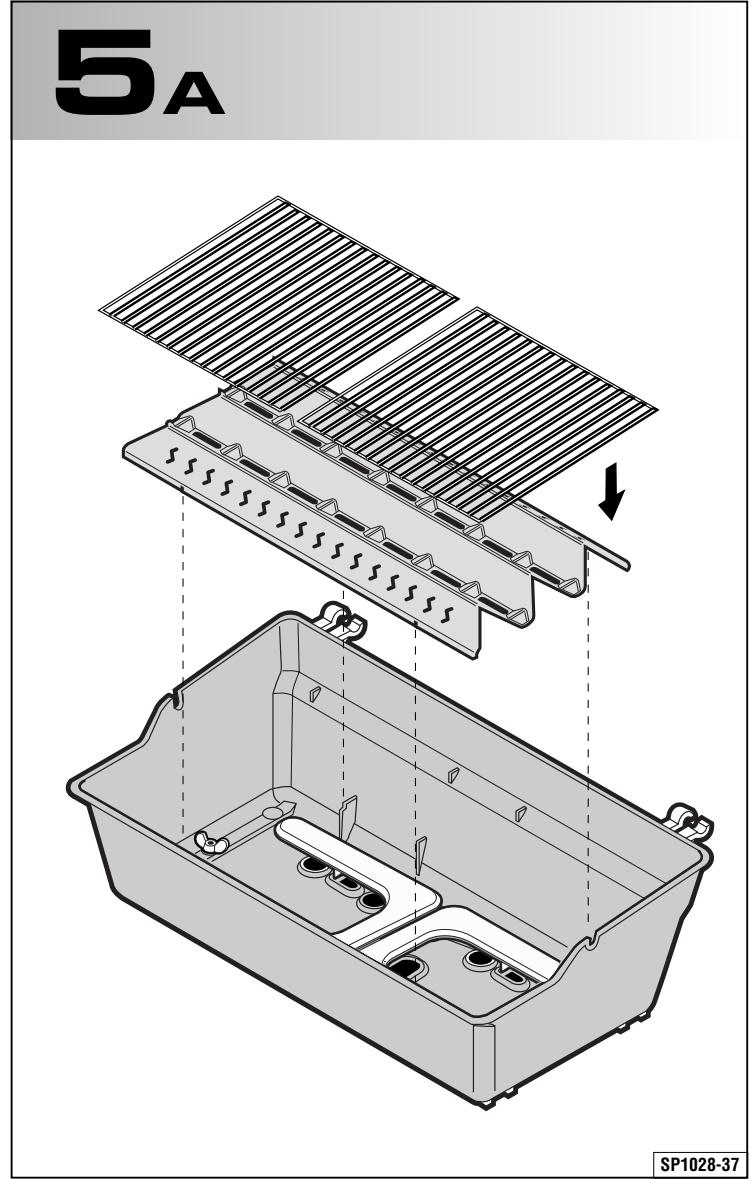

WARMING RACK	8	SP107-3	1	GRILLE-RéCHAUD
PORCELAIN COOK GRILLS	9	SP5-3	2	GRILLE PORCELANISÉES
SMART BAR	10	SP56-9	1	UNE BARRÉ INTELLIGENTE

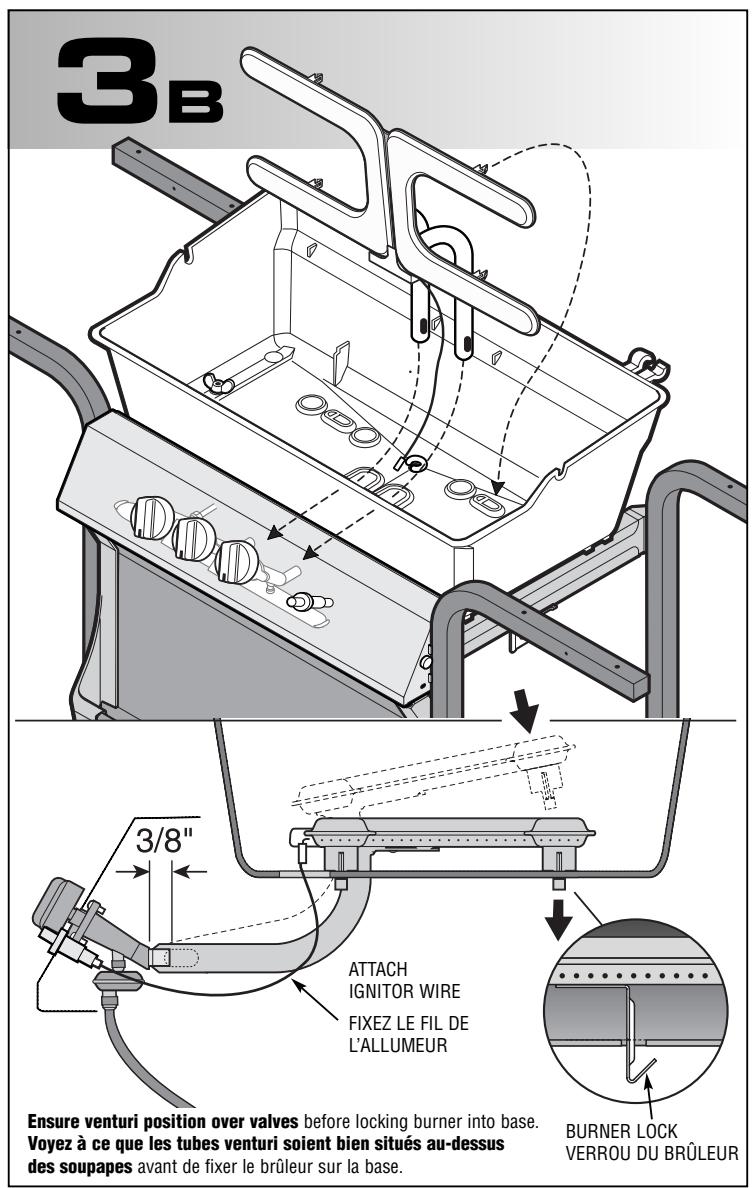

"H" BURNER STAINLESS STEEL	11	SM202A-12	1	BRÜLEUR "H" EN INOX
COLLECTOR BOX ASSEMBLY	12	SP39-20	1	GARNITURE DU BRÜLEUR

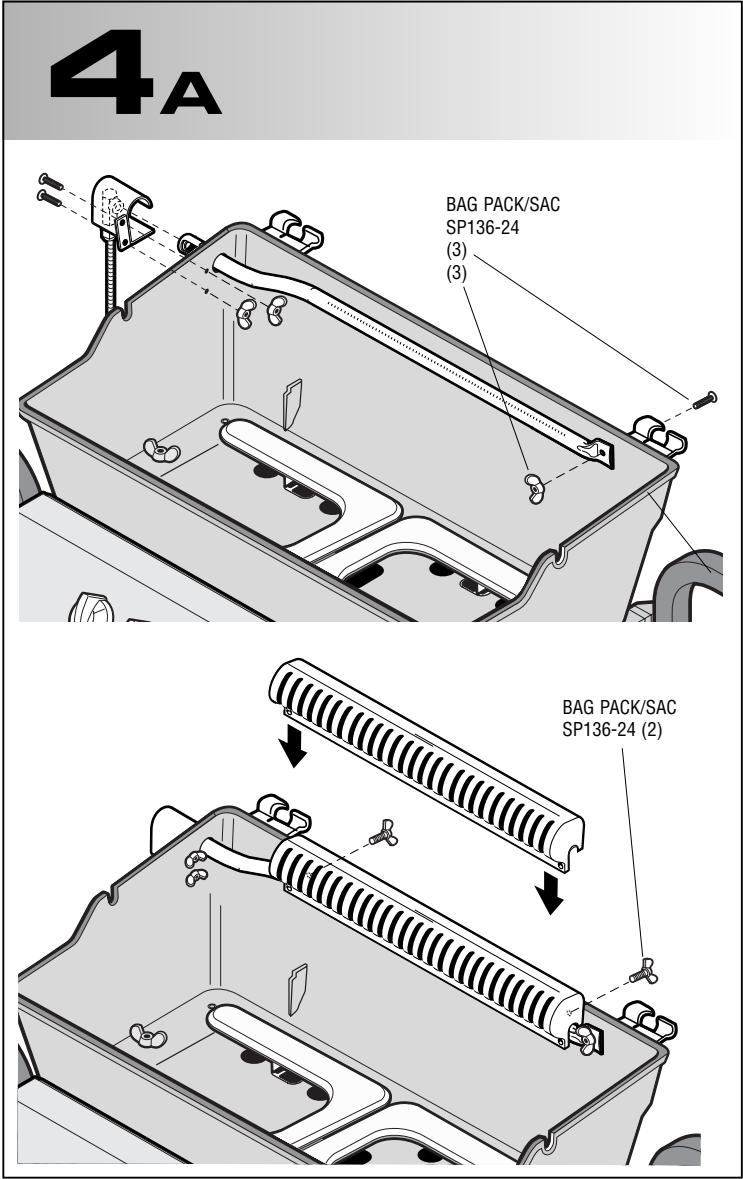

ROTISSEIRE BURNER	13	SP32B-12	1	BRÜLEUR DE LA RÖTISSERIE
HEAT EXCHANGER ASSEMBLY	14	SM47-9	1	ÉCHANGEUR DE CHALEUR
#10 X 0.5" WING SCREW (BAG PACK SP136-24)	15	SP34-21	2	VIS À ORELLES NO 10 X 0.5 PO (SAC SP136-24)
ROTISSEIR ORIFICE BRACKET	16	SM51-6B	1	SUPPORT BRÜLER DE LA RÖTISSERIE
#10-24 X 0.5" BOLT (BAG PACK SP136-24)	17	SP26-18	3	BOULON NO 10-24 X 0.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24)	18	SP18-16	3	ÉCROU À ORELLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP128-24)	19	SP25-16	2	ÉCROU DE LA BASE (SAC SP128-24)
BASE	20	SM48-2P	1	BASE
GREASE CUP CLIP	21	SP6-15	1	PINCE DU BAC À GRAISSE

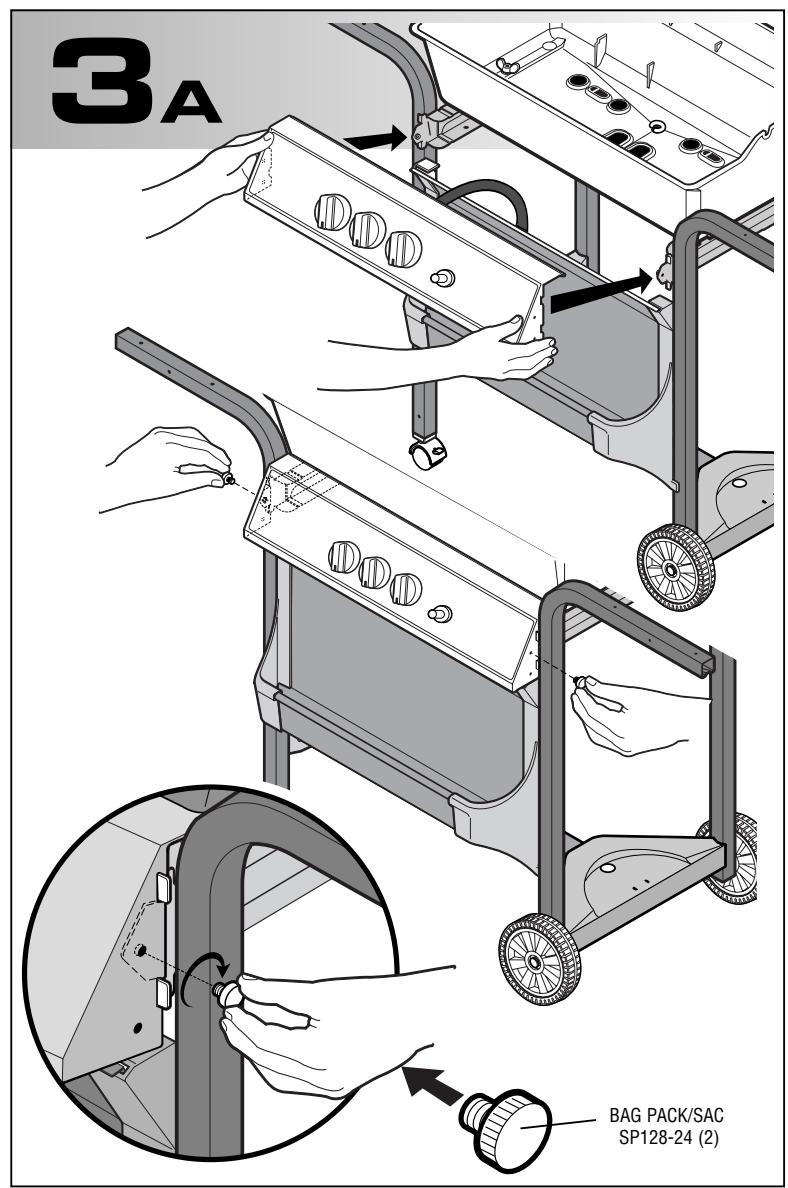

CONSOLE	22	SM35A-31B	1	CONSOLE
CONSOLE DECAL	23		1	DéCALCOMANIE DE LA CONSOLE
KNOB	24	SP11-7	3	BOUTON
PUSH BUTTON IGNITOR	25	SP11-20	1	ALLUMEUR À BOUTON-POUSSOR
#8-32 X 3/8" TYPE C SCREW	26	SP2-21	4	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24)	27	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE ASSEMBLY (VHR)	28	SM195-4	1	SUPPORT DE LA SOUPAPE DU TUYAU
RIGHT HAND LADDER ASSEMBLY	29	SM406-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	30	SM405-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	31		1	PLAQUE SIGNALÉTIQUE SÉRIE
BEAM	32	SM49-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP128-24)	33	SP49-18	1	BOULON À Tête PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24)	34	SP48-18	1	ÉCROU DU RÉSEROVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)	35	SP26-16	2	ÉCROU À ORELLES SUPPORT TRANVERSAL
TANK BRACKET (BAG PACK SP128-24)	36	SP21-6	1	SUPPORT DU RÉSEROVOIR (SAC SP128-24)
7" WHEEL	37	SP16-22	2	ROUE DE 7 PO

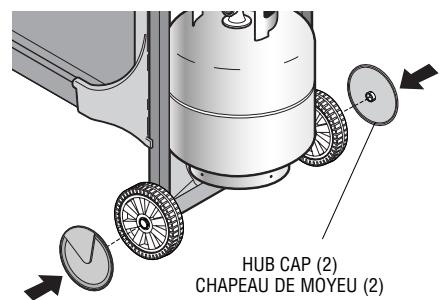

HUB CAP	38	SP20-33P	2	CHAPEAU DE MOYEU
WHEEL AXLE (BAG PACK SP128-24)	39	SP11-32	2	ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)	40	SP28-15	2	VERROU D'ESSIEU (SAC SP128-24)
CASTOR INSERT	41	SP5-33	2	SUPPORT DE ROULETTE
CASTOR	42	SP6-22	2	ROULETTE
RIGHT HAND END CAP	43	SP19-33B	1	EMBOUT DE DROIT

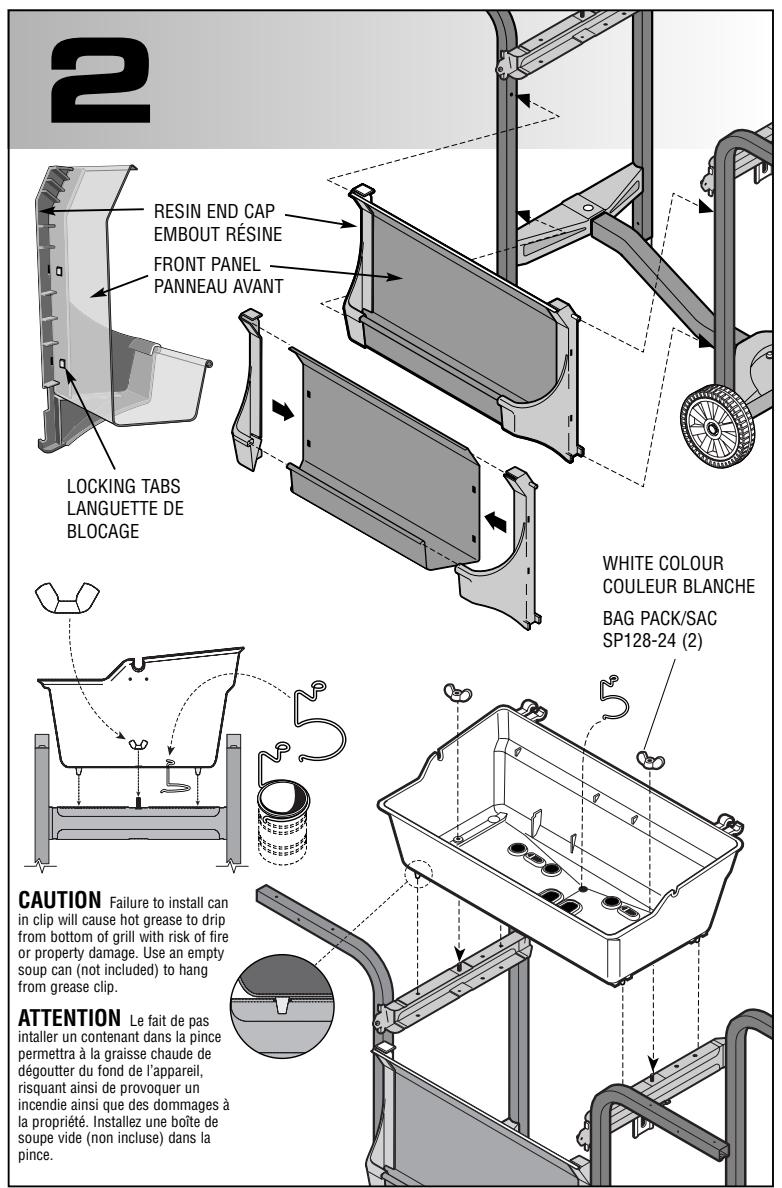

FRONT PANEL	44	SM41-9P	1	PANNEAU AVANT
LEFT HAND END CAP	45	SP18-33B	1	EMBOUT DE GAUCHE

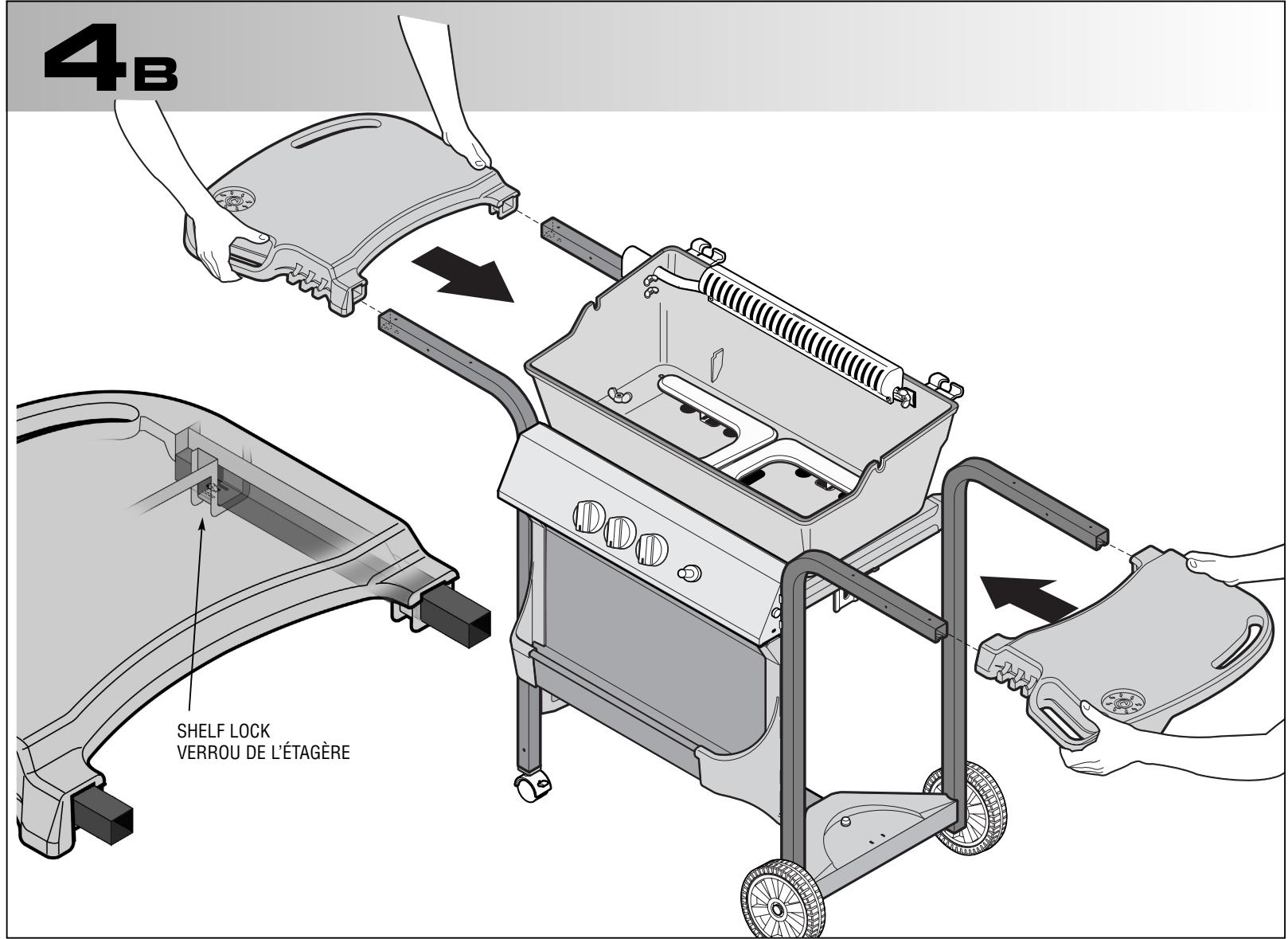

LEFT HAND RESIN SHELF	46	SP51-9B	1	ÉTAGÈRE GAUCHE EN RÉSINE
RIGHT HAND RESIN SHELF	47	SP52-9B	1	ÉTAGÈRE DROIT EN RÉSINE

THIS GRILL IS FOR OUTDOOR USE ONLY Caution:

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil.

À l'intention de l'installateur / monteur: Laissez ces directives au consommateur.

Au consommateur

Conserve ce manuel pour utilisation ultérieure.

NO TOOLS REQUIRED!

AUCUN OUTIL N'EST NÉCESSAIRE!

MODEL ET40065

ATTENTION

TEL [phone]

FAX [phone]

www.fiestabarbq.com

FIESTA BARBEQUES™ LIMITED

• Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.
• Certaines pièces peuvent présenter des arêtes vives - surtout là où le manuel le souligne. Au besoin, portez des gants.

SP1028-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
