Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	ET40050
Dimensions (approx.)	110 x 55 x 90 cm
Poids (approx.)	15 kg
Alimentation	Gaz propane (bouteille) avec détendeur et tuyau
Nombre de brûleurs	1 brûleur en inox en forme de H
Surface de cuisson	Grilles porcelanisées (2 pièces) + grille-réchaud
Allumage	Allumeur à bouton-poussoir avec électrode
Matériaux principaux	Acier, résine, inox, fonte d'aluminium
Fonctions principales	Grillage, rôtissage, cuisson indirecte
Entretien et nettoyage	Nettoyer les grilles, bac à graisse amovible, vider les cendres
Sécurité	Respecter les consignes de sécurité, tuyau loin des surfaces chaudes, utilisation en extérieur
Pièces détachées et réparabilité	Liste complète des pièces fournie, nombreuses pièces remplaçables (brûleur, grilles, roulettes, etc.)
Accessoires inclus	Support de réservoir, étagères latérales en résine, roues et roulettes
Garantie	Consulter le manuel ou le revendeur

FOIRE AUX QUESTIONS - ET40050 FIESTA

Comment assembler mon barbecue FIESTA ET40050 ?

Suivez le plan éclaté fourni dans la notice. Utilisez les sacs de pièces SP128-24, SP118-24, SP127-24. Serrez les écrous à oreilles et vis avec précaution. Portez des gants pour manipuler les arêtes vives.

Quel type de gaz utiliser ?

Utilisez du gaz propane liquide en bouteille, avec le tuyau et le détendeur fournis. Assurez-vous que le régulateur est adapté à la pression de votre pays.

Comment allumer le barbecue ?

Ouvrez le robinet de la bouteille, puis appuyez sur le bouton poussoir d'allumage. Si l'étincelle ne se produit pas, vérifiez la connexion de l'électrode (référence pièce).

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'électrode est propre et bien positionnée. Contrôlez que le gaz arrive jusqu'au brûleur. Si nécessaire, remplacez l'allumeur (réf. SP11-20) ou l'électrode.

Comment nettoyer les grilles de cuisson ?

Laissez refroidir, puis brossez les grilles porcelanisées avec une brosse métallique. Pour un nettoyage en profondeur, lavez à l'eau chaude savonneuse et rincez soigneusement.

Où se trouve le bac à graisse ?

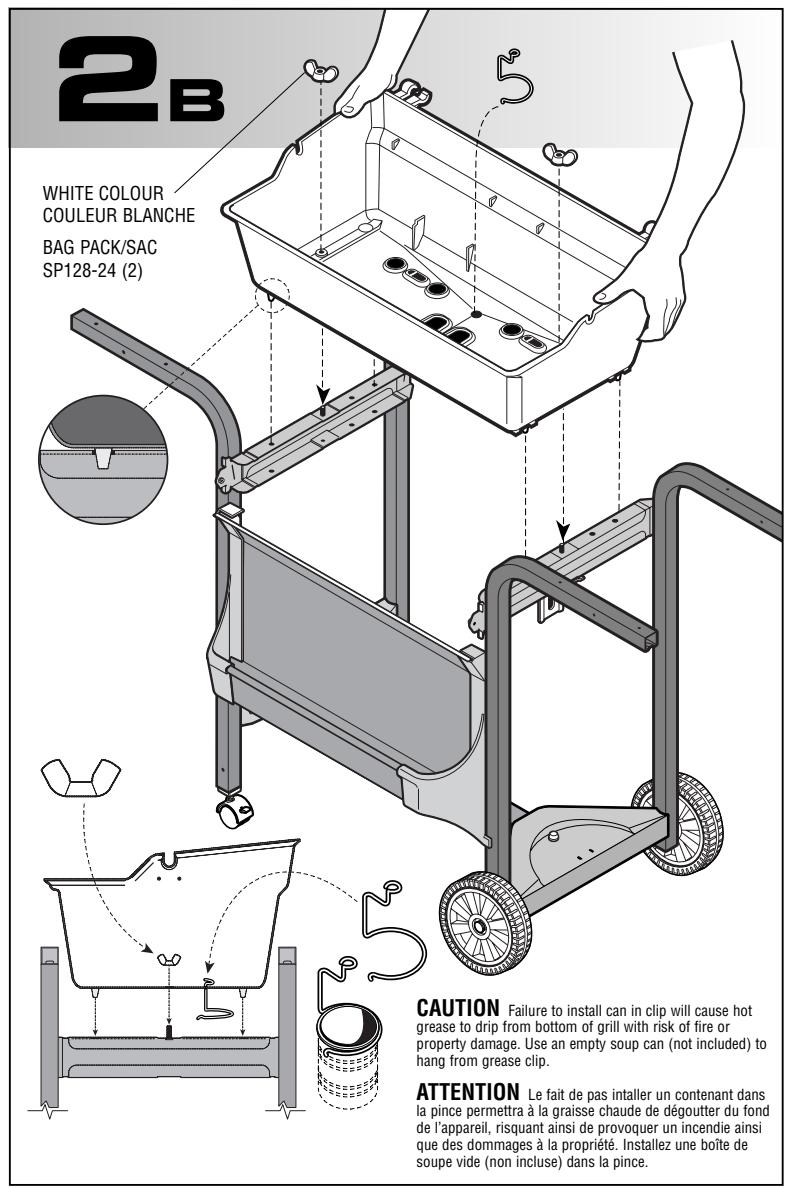

Le bac à graisse se fixe sous la base à l'aide de la pince SP6-15. Pensez à le vider régulièrement pour éviter les débordements.

Puis-je utiliser le barbecue sous une pergola ou un abri ?

Non, le barbecue doit être utilisé en extérieur, dans un endroit bien aéré. Ne l'utilisez jamais dans un espace clos ou sous une structure inflammable.

Comment vérifier les fuites de gaz ?

Appliquez une solution d'eau savonneuse sur les raccords et le tuyau. Si des bulles apparaissent, resserrez les connexions ou remplacez les pièces défectueuses. Ne testez jamais avec une flamme.

Que faire si la flamme est jaune ou irrégulière ?

Nettoyez le brûleur (réf. SM202A-12) et vérifiez qu'il n'est pas obstrué. Assurez-vous que le régulateur fonctionne correctement. Une flamme jaune indique une combustion incomplète.

Où puis-je trouver des pièces de rechange ?

Consultez la liste de pièces dans la notice (numéros de pièce comme SP, SM). Contactez votre revendeur ou le service client FIESTA en fournissant le modèle ET40050.

MODE D'EMPLOI ET40050 FIESTA

Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: • Réservoir de propane liquide

• Le tuyau et le régulateur (dans les instructions

POUR L'USAGE ET L'ENTRETIEN

BAG PACK/SAC SP128-24 (1)

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

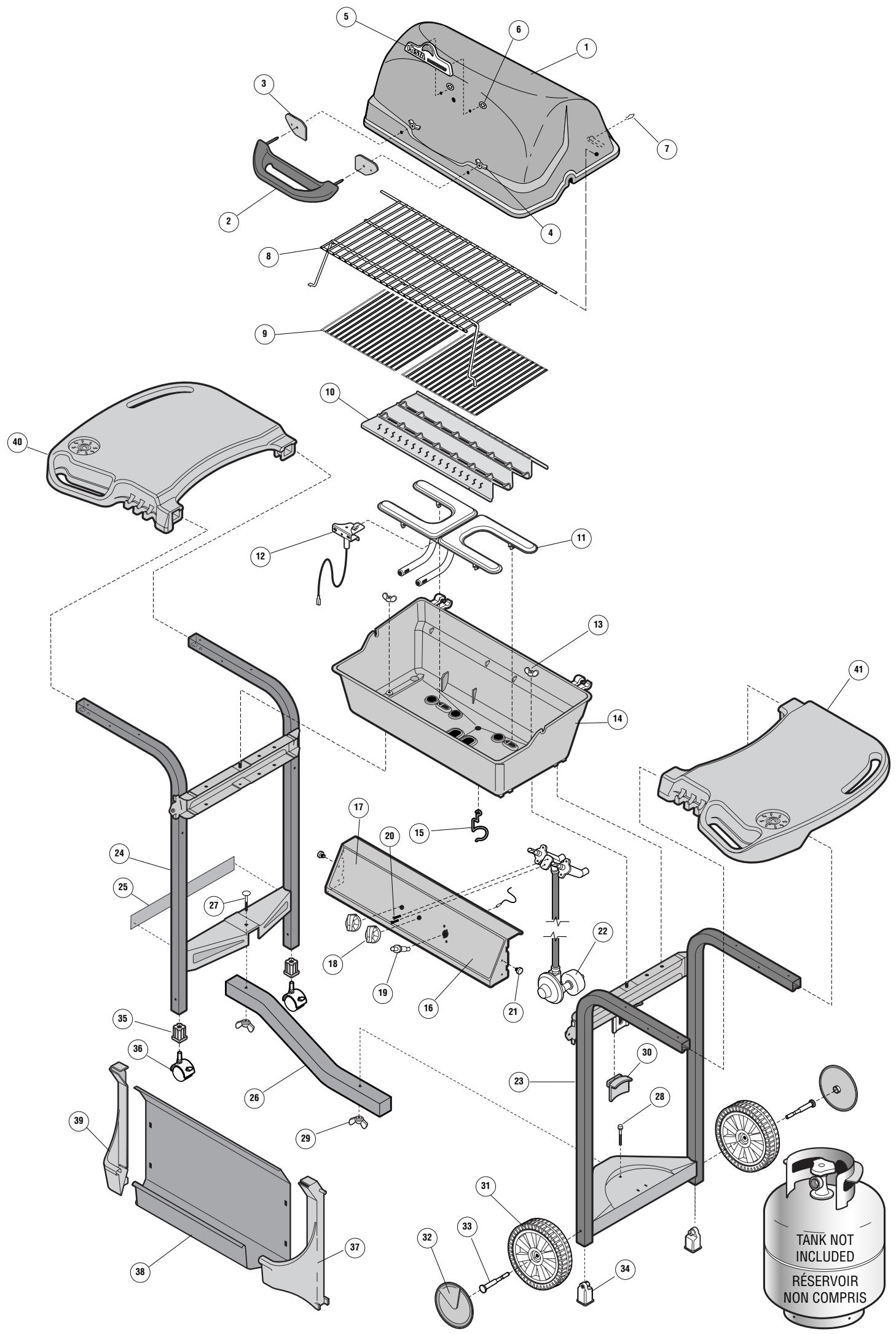

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE. NO	QTYQTE	DESCRIPTION
DYNASTY COVER	1	SM64-1B	1	COUVERCLE DYNAMY
HANDLE	2	SP43-19	1	POIGNée
GASKET (BAG PACK SP118-24)	3	SP7-14	2	JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24)	4	SP24-16	2	ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE	5	SP24-30	1	INDICATEUR DE TEMPERATURE ET LOGO
LOGO GAUGE NUT	6	SP33-16	1	ÉCROU DU THERMOMÉTRE
COVER CLIP (BAG PACK SP127-24)	7	SP4-15	1	PINCE DU COUVERCLE (SAC SP127-24)
WARMING RACK	8	SP107-3	1	GRILLE-RéCHAUD
PORCELAIN COOK GRILLS	9	SP5-3	2	GRILLE PORCELANISÉES
SMART BAR	10	SP56-9	1	UNE BARRE INTELLIGENTE
"H" BURNER STAINLESS STEEL	11	SM202A-12	1	BRULEUR "H" EN INOX
- COLLECTOR BOX	12	SP39-20	1	- GARNITURE DU BRULEUR
- ELECTRODE			1	- ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24)	13	SP25-16	2	ÉCROU DE LA BASE (SAC SP128-24)
BASE	14	SM47-2B	1	BASE
GREASE CUP CLIP	15	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	16	SM34A-31B	1	CONSOLE
CONSOLE DECAL	17		1	DéCALCOMANIE DE LA CONSOLE
KNOB	18	SP7-7	2	BOUTON
PUSH BUTTON IGNITOR	19	SP11-20	1	ALLUMEUR À BOUTON-POUSSOI
#8-32 X 3/8" TYPE C SCREW	20	SP2-21	2	VIS DE TYPE C NO 8-32 X 3/8 PO

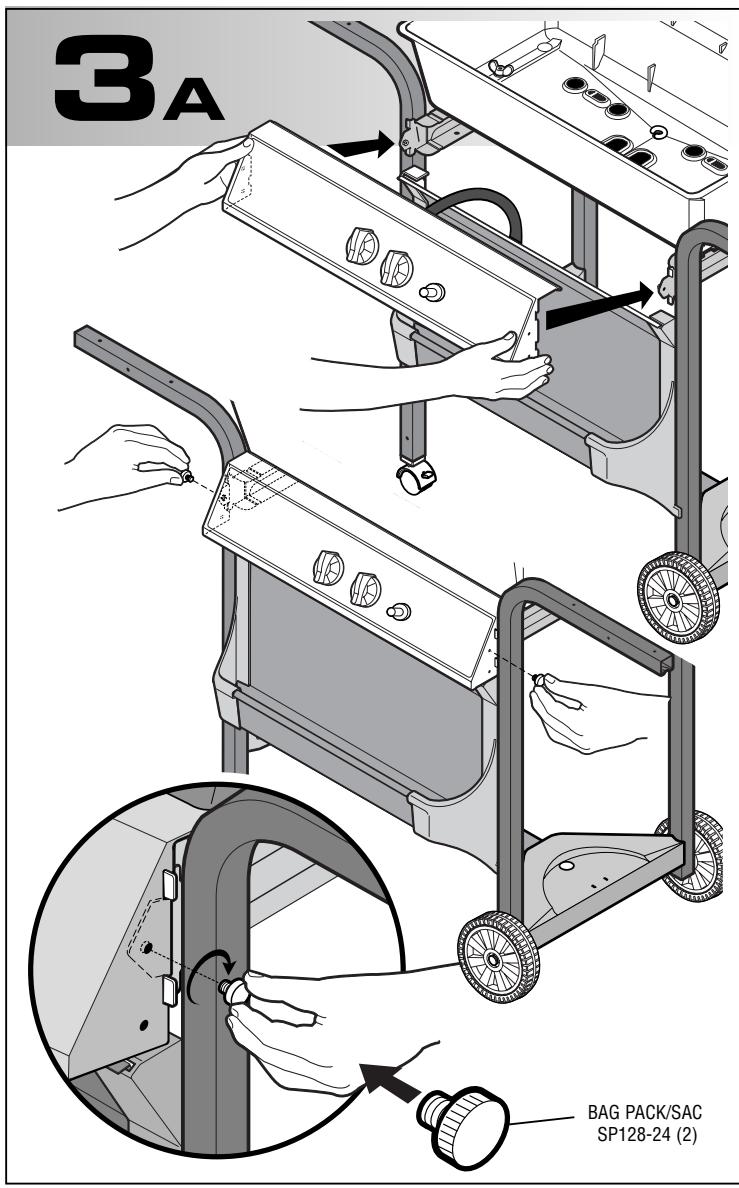

CONSOLE LOCK (BAG PACK SP128-24)	21	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	22	SP183A-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATER
RIGHT HAND LADDER ASSEMBLY	23	SM406-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	24	SM405-42B	1	CADRE GAuche
SERIAL RATING LABEL	25		1	PLAQUE SIGNALÉTIQUE SÉRIE
BEAM	26	SM49-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP128-24)	27	SP49-18	1	BOULON À Tête PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24)	28	SP48-18	1	ÉCROU DU RÉSVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)	29	SP26-16	2	ÉCROU À OREILLES SUPPORT TRANVERSAL
TANK BRACKET (BAG PACK SP128-24)	30	SP21-6	1	SUPPORT DU RÉSVOIR (SAC SP128-24)
7" WHEEL	31	SP16-22	2	ROUDE DE 7 PO
HUB CAP	32	SP20-33P	2	CHAPEAU DE MOYEU
WHEEL AXLE (BAG PACK SP128-24)	33	SP11-32	2	ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)	34	SP28-15	2	VERROU D'ESSIEU (SAC SP128-24)
CASTOR INSERT	35	SP5-33	2	SUPPORT DE ROULETTE
CASTOR	36	SP6-22	2	ROULETTE
RIGHT HAND END CAP	37	SP19-33P	1	EMBOUT DE DROIT
FRONT PANEL	38	SM42-9B	1	PANNEAU AVANT
LEFT HAND END CAP	39	SP18-33P	1	EMBOUT DE GAUCHE
LEFT HAND RESIN SHELF	40	SP51-9B	1	ÉTAGÈRE GAUCHE EN RÉSINE
RIGHT HAND RESIN SHELF	41	SP52-9B	1	ÉTAGÈRE DROIT EN RÉSINE

Caution:

consignes de sécurité, les instructions

de montage et les directives du manuel

d'usage et d'entretien avant de

procéder au montage et à l'utilisation

de I'appareil

Laissez ces directives à

consommateur

Au consommateur

Conserve ce manuel pour

utilisation ultérieure

Le simple fait de ne pas suivre toutes

les instructions du fabricant peut

causer de graves blessures et/ou des

4 Attention

Certaines pièces peuvent enserrer

des arêtes vives - surtout là où le

manuel le souligne. Au besoin, porte

des gants.

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
