EL34540 - Barbecue FIESTA - Notice d'utilisation et mode d'emploi gratuit

Marque	FIESTA
Modèle	EL34540
Type de produit	Barbecue à gaz
Alimentation	Propane liquide (bouteille non fournie)
Brûleur	Brûleur en acier aluminé en forme de H (1 pièce)
Surface de cuisson	Grille porcelanisée + grille pour pierres de lave
Grille de réchaud	Grille-réchaud inférieure incluse
Allumage	Allumeur à bouton-poussoir (pièce n°11-20)
Roues	2 roues de 6 pouces
Étagères latérales	2 étagères en métal
Console	Console avec décalcomanie et 2 boutons
Capot	Couvercle avec poignée, indicateur de température (logo gauge)
Bac à graisse	Avec pince de fixation
Matériaux	Acier aluminé, acier, porcelaine, roches de lave
Sécurité	Avertissements : utilisation extérieure uniquement, ne pas placer le tuyau/régulateur près de pièces chaudes
Assemblage	Nécessite assemblage (vis, écrous fournis dans sachets)
Dimensions (approx.)	Hauteur ~1,1 m, largeur ~1,2 m, profondeur ~0,6 m (estimation basée sur les roues et étagères)
Poids	Environ 25-30 kg (à confirmer)
Réparabilité	Pièces détachées disponibles (voir liste éclatée)
Service client	Tél. [phone] (FIESTA BARBEQUES)

FOIRE AUX QUESTIONS - EL34540 FIESTA

Comment assembler le barbecue FIESTA EL34540 ?

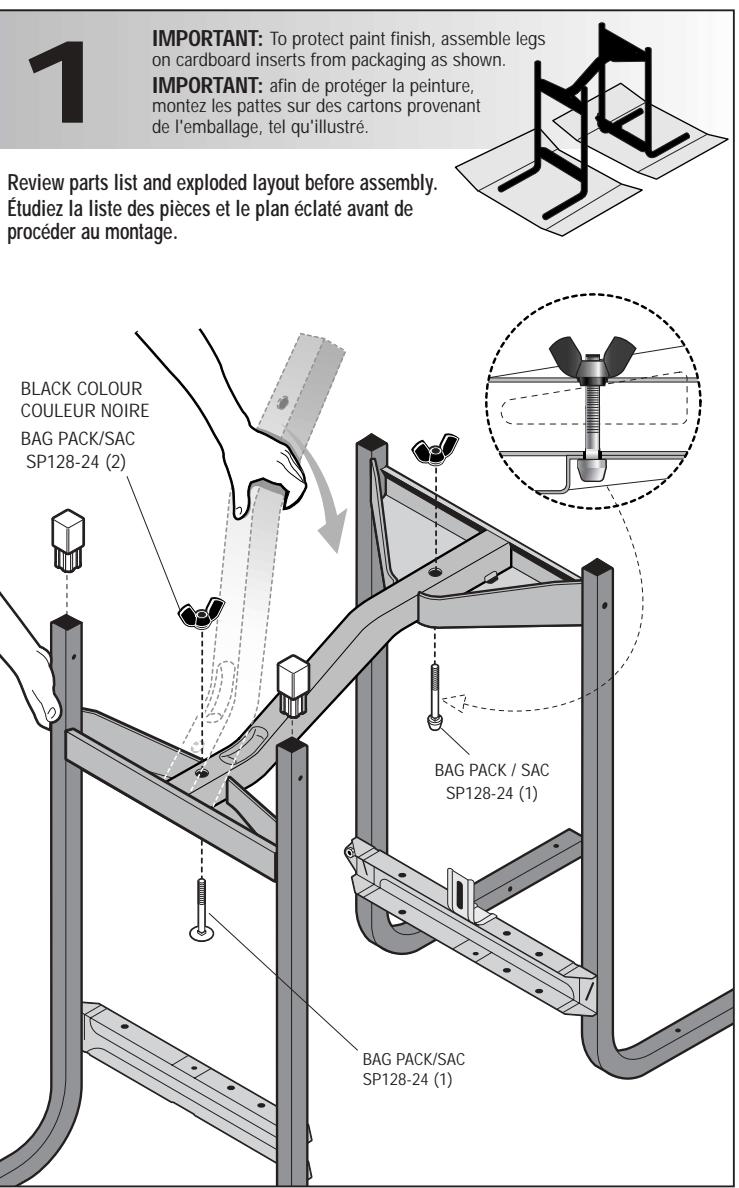

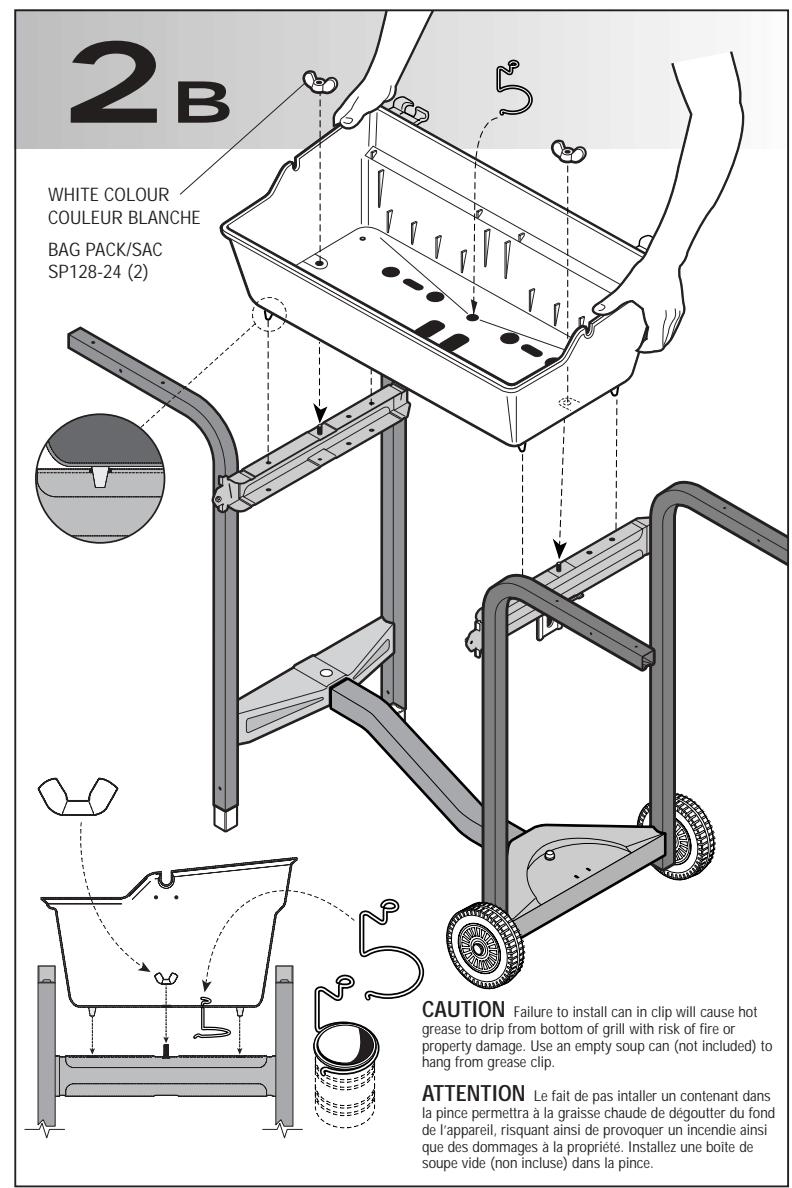

Le montage nécessite de suivre le plan éclaté fourni dans la notice. Utilisez les sachets de visserie (SP128-24, SP129-24) et assemblez dans l'ordre : base, roues, cadres latéraux, console, brûleur, grilles et couvercle. Serrez les écrous à oreilles sans forcer.

Quel type de gaz utiliser ?

Utilisez uniquement du propane liquide avec une bouteille équipée d'un détendeur adapté. Le tuyau et le régulateur ne doivent pas entrer en contact avec des surfaces chaudes.

Comment nettoyer les grilles de cuisson ?

Après chaque utilisation, frottez les grilles porcelanisées avec une brosse métallique une fois refroidies. Pour un nettoyage en profondeur, lavez-les à l'eau savonneuse non abrasive.

Faut-il vérifier les fuites de gaz ?

Oui, avant la première utilisation et après chaque changement de bouteille. Appliquez de l'eau savonneuse sur les raccords : des bulles indiquent une fuite. Ne jamais utiliser de flamme.

L'allumeur ne fonctionne pas, que faire ?

Vérifiez que la pile de l'allumeur à bouton-poussoir (pièce SP11-20) est présente et en bon état. Nettoyez l'électrode et assurez-vous qu'elle est bien positionnée près du brûleur.

Comment entretenir le brûleur ?

Inspectez régulièrement le brûleur en H (pièce SM204-12) pour détecter tout blocage. Nettoyez les orifices avec une brosse douce. Remplacez-le s'il est endommagé ou rouillé.

Quand remplacer les pierres de lave ?

Les roches de lave (pièce SP1-28) doivent être remplacées lorsqu'elles sont saturées de graisse ou se désagrègent. En général, tous les 1 à 2 ans selon l'utilisation.

Peut-on laisser le barbecue dehors en hiver ?

Il est recommandé de ranger le barbecue à l'abri pendant l'hiver. Si vous le laissez dehors, utilisez une housse de protection et retirez la bouteille de propane.

Y a-t-il une garantie sur le barbecue FIESTA EL34540 ?

FIESTA BARBEQUES™ LIMITED (1-800-387-8643) offre une garantie limitée. Conservez la preuve d'achat et la plaque signalétique (pièce n°29) pour toute réclamation.

Quelles sont les consignes de sécurité essentielles ?

Utilisez le barbecue uniquement à l'extérieur, loin de matériaux inflammables. Ne modifiez pas le régulateur. Lisez attentivement le manuel d'usage et d'entretien avant toute utilisation.

MODE D'EMPLOI EL34540 FIESTA

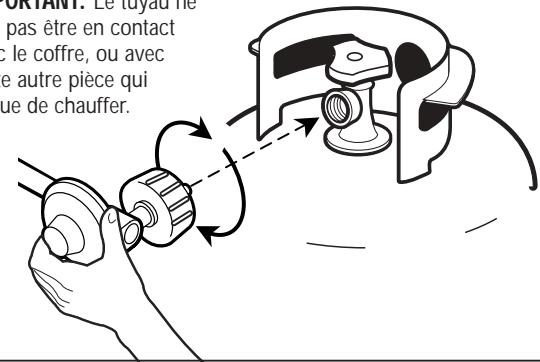

Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réserveau de propane liquide

• Le tuyau et le régulateur (dans les instructions

POUR L'USAGE ET L'ENTRETIEN)

ne doit pas être en contact

avec le coffre, ou avec

toute autre pièce qui

risque de chauffer.

HOSE/REGULATOR

TUYAU/DETENDEUR

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE. NO	QTYQTE	DESCRIPTION
COVER	1	SM17-1B	1	COUVERCLE
HANDLE	2	SP36-19ND	1	POIGNée
LH HANDLE BRACKET	3	SP32-19B	1	EMBOUT DE LA POIGNEE (GAUCHE)
RH HANDLE BRACKET	4	SP33-19B	1	EMBOUT DE LA POIGNEE (DROIT)

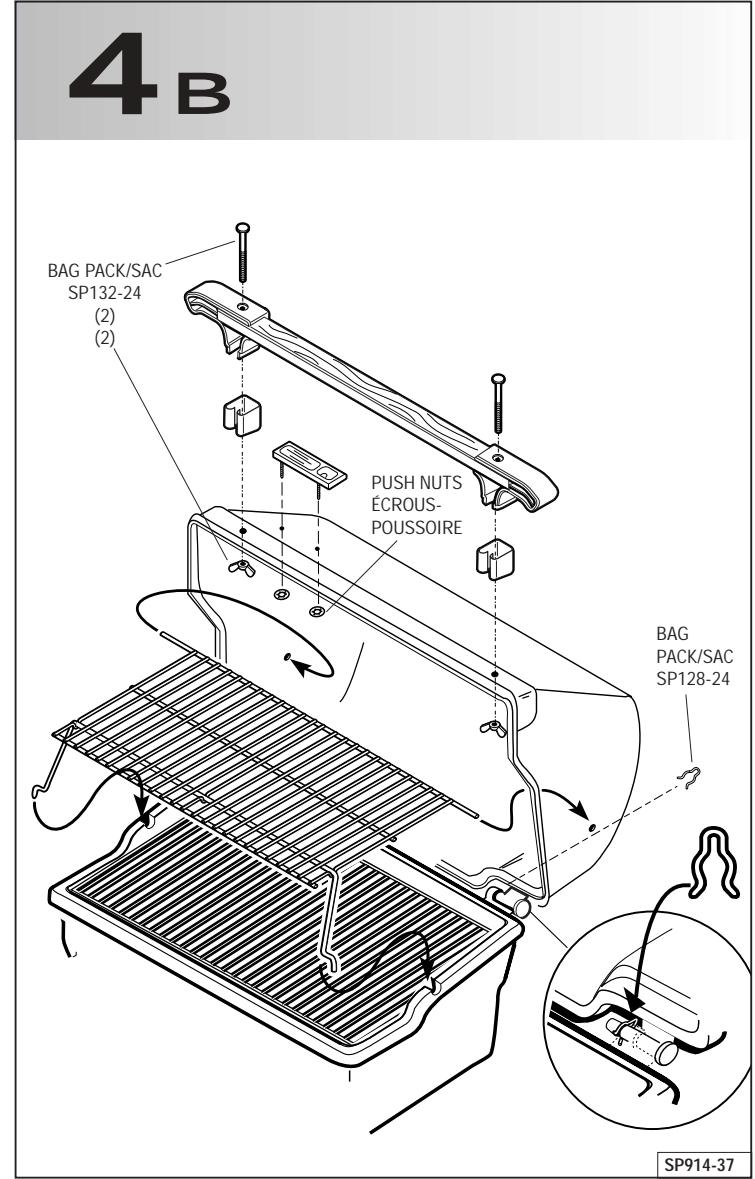

HANDLE GUARD (BAG PACK SP132-24)	5	SP26-6	2	MANCHON DE LA POIGNEE (SAC SP132-24)
#10-24 WING NUT (BAG PACK SP132-24)	6	SP24-16	2	ÉCROU A OREILLES NO 10-24 (SAC SP132-24)
#10-24 X 3.75 BOLT (BAG PACK SP132-24)	7	SP61-18	2	BOULON NO 10-24 X 3.75 (SAC SP132-24)
LOGO GAUGE	8	SP19-30	1	LOGO GAUGE
PUSH NUT LOGO GAUGE	9	SP33-16	2	ÉCROU DU THERMOMÉTRE
COVER CLIP (BAG PACK SP128-24)	10	SP4-15	1	PINCE DU COUVERCLE (SAC SP128-24)
LOWER WARMING RACK	11	SP128-3	1	GRILLE-RéCHAUD INFERIEUR
PORCELAIN COOK GRILLS	12	SP105-3	1	GRILLE PORCELANISÉES
LAVA ROCK	13	SP1-28	1	ROCHES DE LAVES
LAVA GRILL	14	SP35-3	1	GRILLE POUR PIERRE DE LAVE

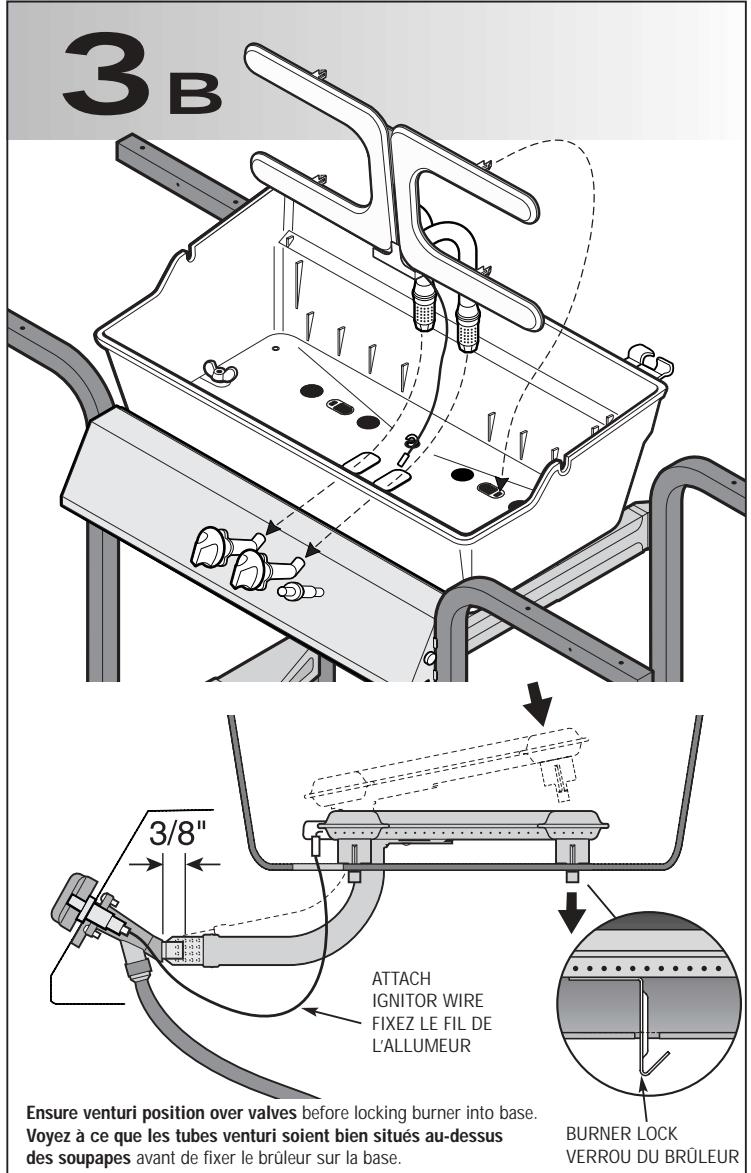

"H" BURNER ALUMINIZED STEEL	15	SM204-12	1	BRULEUR "H" EN ACIER ALUMINIÉ
- COLLECTOR BOX - ELECTRODE	16	SP39-20	1	- GARNITURE DU BROTLEUR - ELECTRODE
CASTING LOCK (BAG PACK SP128-24)	17	SP25-16	2	ÉCROU DE LA BASE (SAC SP128-24)
BASE	18	SM32-2B	1	BASE
GREASE CUP CLIP	19	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	20	SM32A-31B	1	CONSOLE
CONSOLE DECAL	21		1	DECALCOMANIE DE LA CONSOLE
KNOB	22	SP4-7	2	BOUTON
PUSH BUTTON IGNITOR	23	SP11-20	1	ALLUMEUR À BOUTON-POUSSOIR
#8-32 X 3/8" TYPE C SCREW	24	SP2-21	2	VIS DE TYPE C NO 8-32 X 3/8 PO

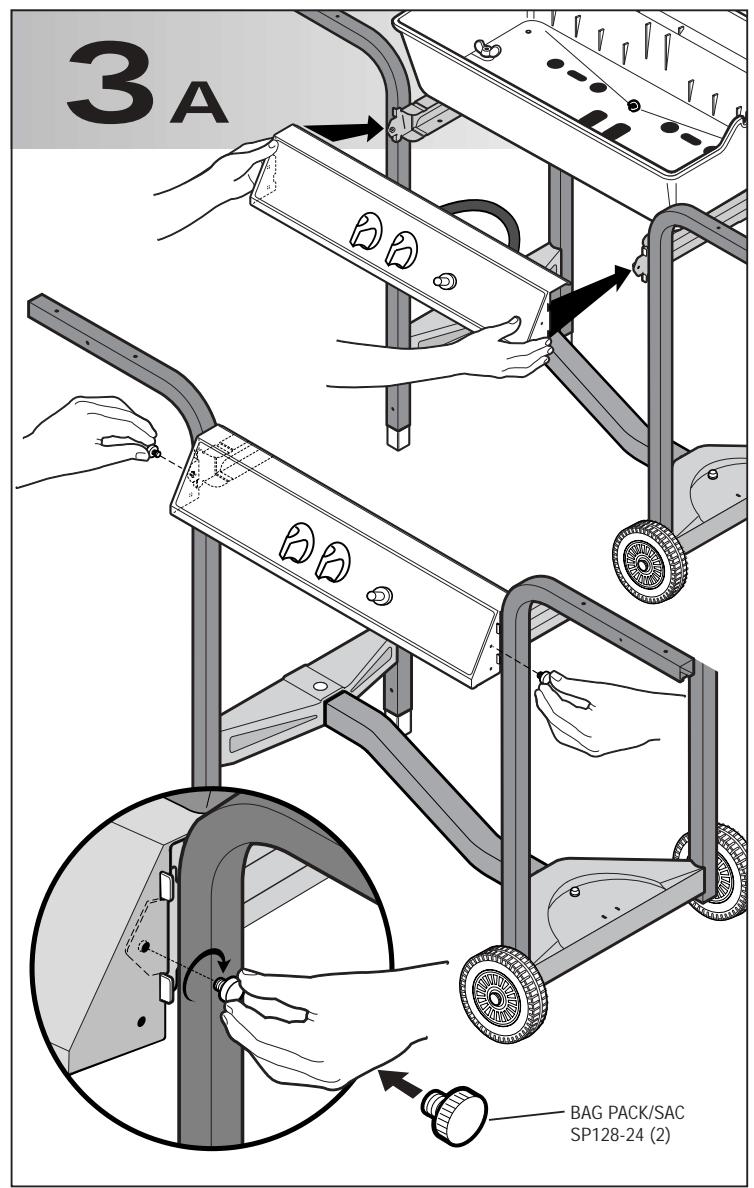

CONSOLE LOCK (BAG PACK SP128-24)	25	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	26	SP181-4	1	SUPPORT DE LA SOUPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY	27	SM406-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	28	SM405-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	29		1	PLAQUE SIGNALÉTIQUE SÉRIE
BEAM	30	SM48-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP128-24)	31	SP49-18	1	BOULON À Tête PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24)	32	SP48-18	1	ÉCROU DU RÉSEROVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)	33	SP26-16	2	ÉCROU À OREILLES SUPPORT TRANVERSAL

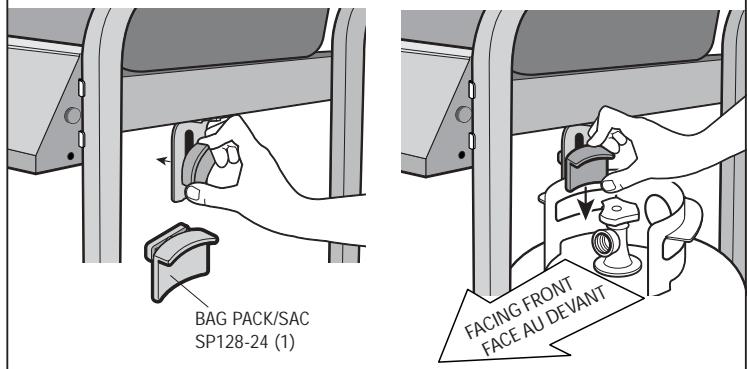

TANK BRACKET (BAG PACK SP128-24)	34	SP21-6	1	SUPPORT DU RÉSEROVOIR (SAC SP128-24)
6" WHEEL	35	SP15-22	2	ROUE DE 6 PO

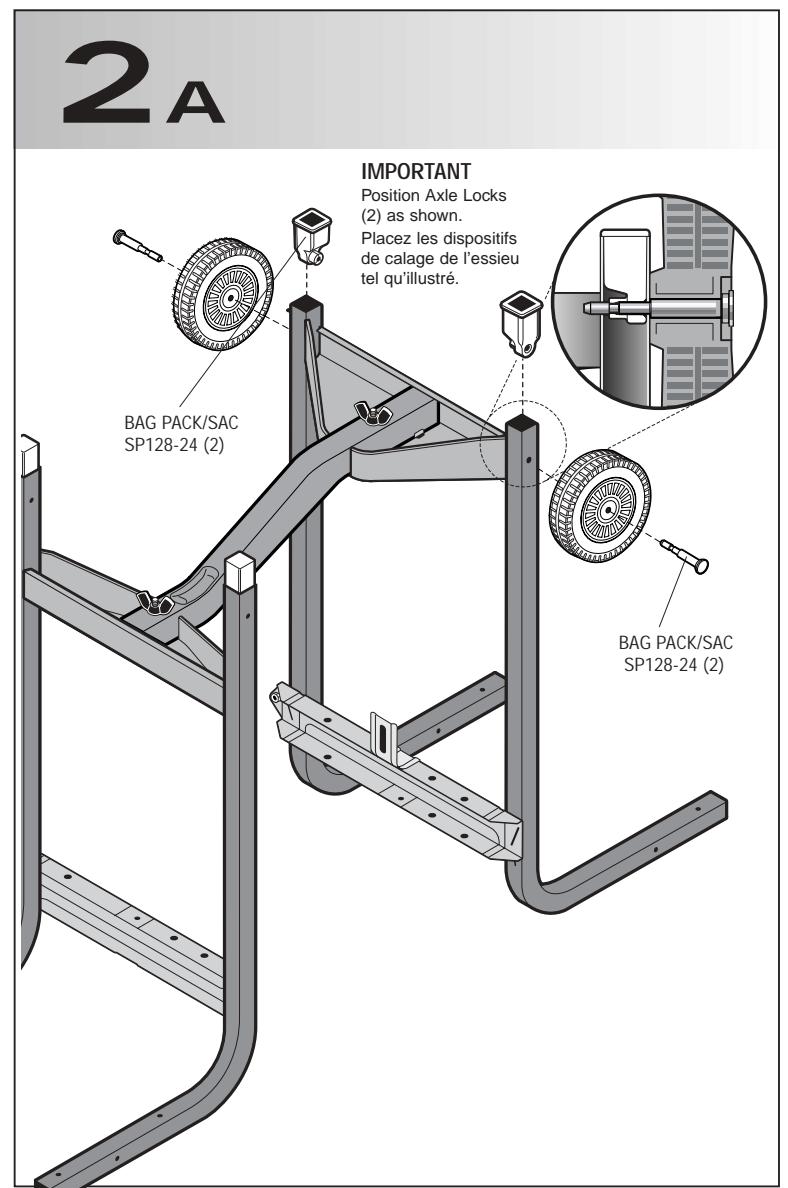

WHEEL AXLE (BAG PACK SP128-24)	36	SP11-32	2	ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)	37	SP28-15	2	VERROU D'ESSIEU (SAC SP128-24)
LEG INSERT	38	SP7-33B	2	EMBOUT DE PIED

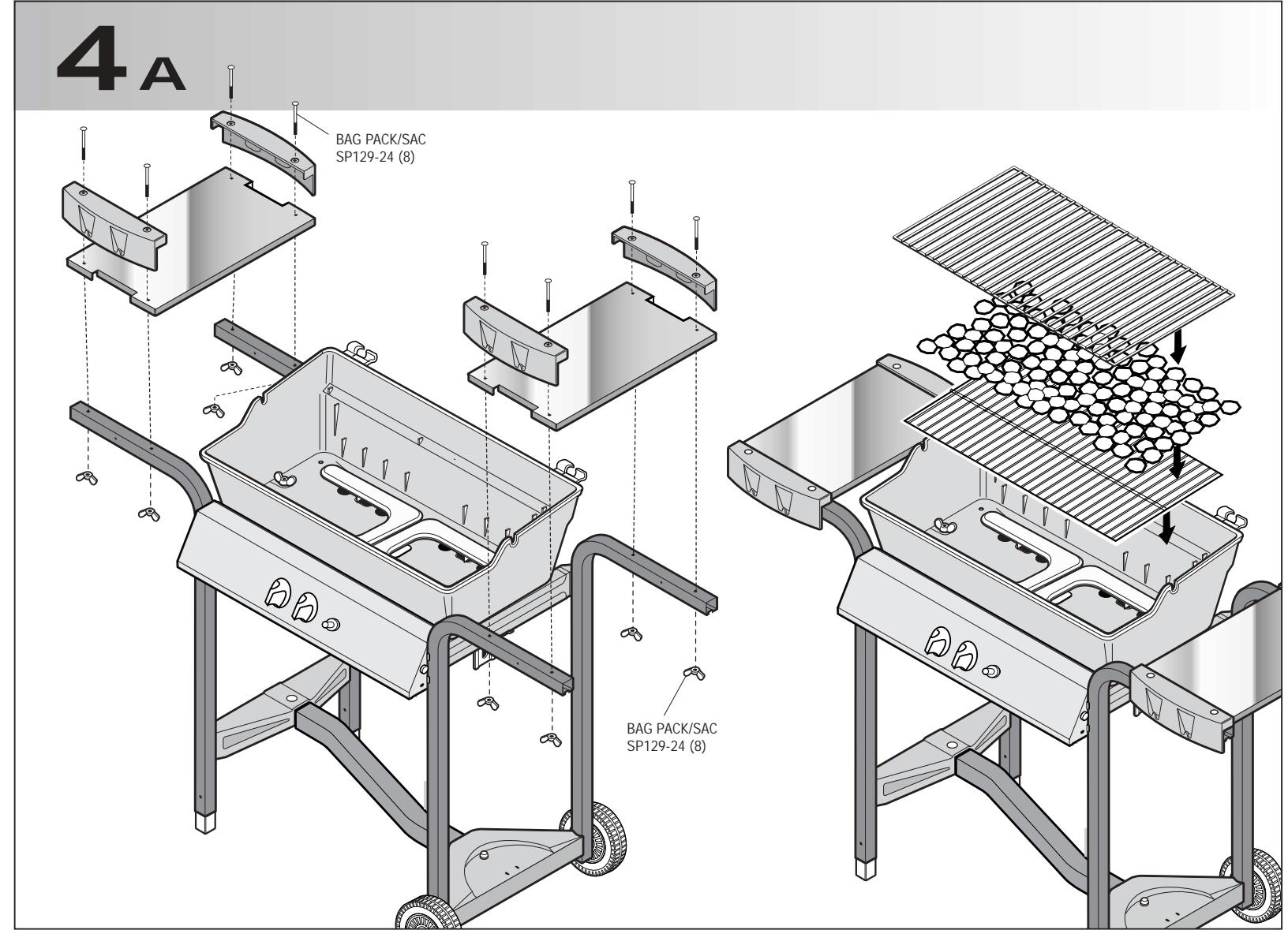

#10-24 X 2" CARRIAGE BOLT (BAG PACK SP129-24)	39	SP50-18	8	BOULON DE CHARIOT NO 10-24 X 2 PO (SAC SP129-24)
SHELF END CAP	40	SP17-33B	4	EMBOUT DU ÉTAGÈRE
METAL SHELF	41	SM48-9B	2	ÉTAGÈRE EN METAL
#10-24 WING NUT (BAG BACK SP129-24)	42	SP18-16	8	ÉCROU À OREILLES NO 10-24 (SAC SP129-24)

OLS REQUIRED!

MODEL EL34540

TL 1-800-387-8643

FAX [phone]

www.fiestabarbq.com

FIESTA BARBEQUES™ LIMITED

Utilisé qu'à l'extérieur

Attention: Lisez et observez les

consignes de sécurité, les instructions

de montage et les directives du manuel de la responsabilité sur le:

d'usage et d'entretien avant de procédure au montage et à l'utilisation

procédés d'année annuelle

Laissez ces directives au

consommater

Au consommateur:

Conservez ce manuel pour

utilisation ultérieure

Avertissement

Le simple fait de ne pas suivre toutes.

les instructions du fabricant peut

causer de graves blessures et/ou des

dommages

Attention

Certaines pièces peuvent partager

des arêtes vives - surtout là où le

manuel le sou ligne. Au besoin, portez

des gants.

SP914-37

CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
