EL30052 - Barbecue FIESTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	EL30052
Usage	Extérieur uniquement
Matériaux	Grilles en porcelaine, brûleur en inox, étagères en résine
Dimensions (approx.)	Largeur 120 cm, profondeur 60 cm, hauteur 110 cm
Poids (approx.)	20 kg
Alimentation	Gaz propane liquide (bouteille non incluse)
Brûleurs	Grand brûleur principal + brûleur latéral
Surface de cuisson	Grille en porcelaine, grille-réchaud, roches de lave
Allumage	Bouton-poussoir piézoélectrique
Fonctions principales	Cuisson directe et indirecte, réchaud latéral
Entretien et nettoyage	Nettoyage régulier des grilles, vidange du bac à graisse, vérification des tuyaux
Sécurité	Lecture obligatoire du manuel, utilisation extérieure, vérification des fuites
Pièces détachées	Disponibles via la notice (liste des pièces fournie)
Informations générales	Notice d'utilisation et d'entretien incluse, assemblage requis

FOIRE AUX QUESTIONS - EL30052 FIESTA

Comment assembler le barbecue FIESTA EL30052 ?

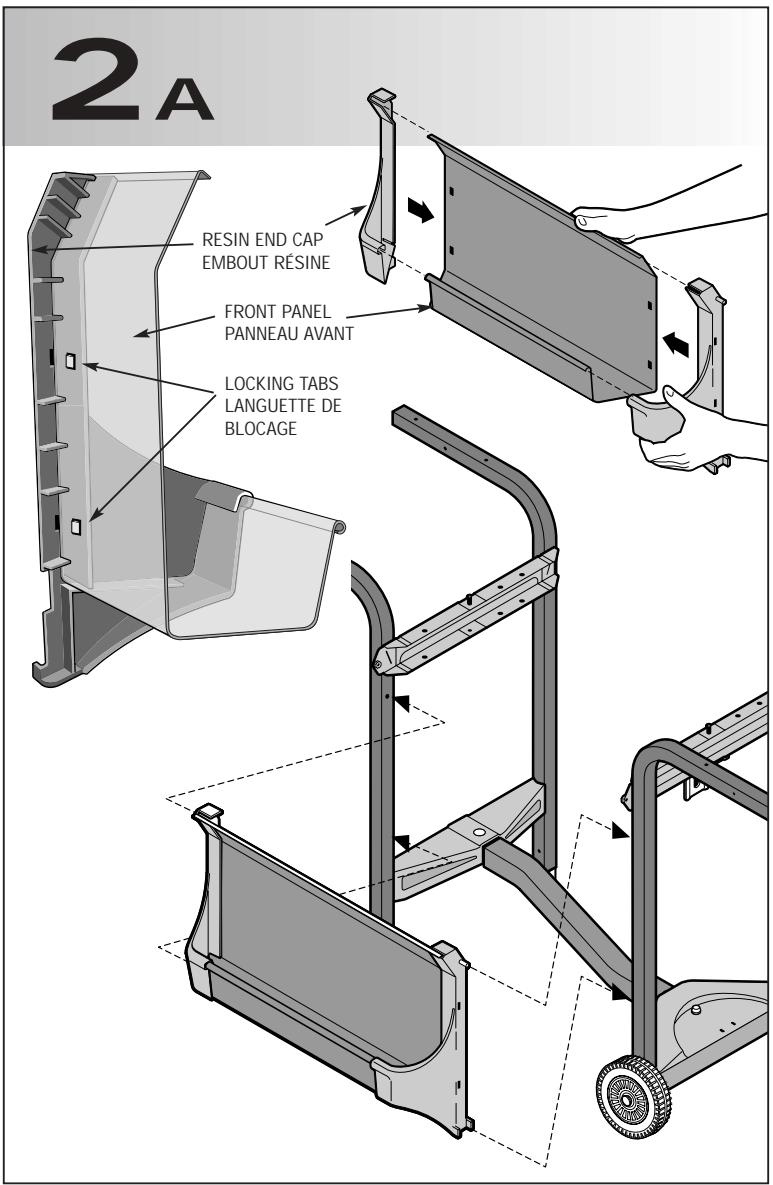

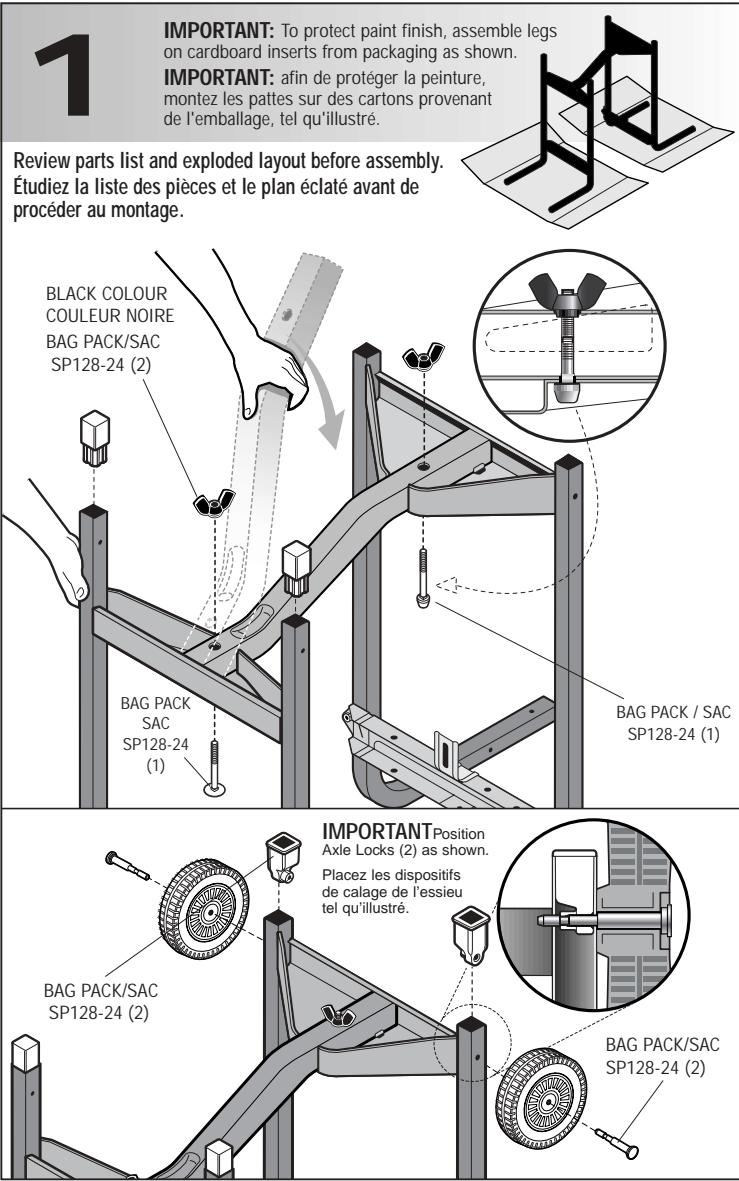

Suivez le plan éclaté fourni dans la notice. Assemblez d'abord le châssis (cadres gauche et droit), fixez les roues, puis montez le brûleur, les grilles, la console et le panneau latéral. Utilisez les boulons et écrous inclus. Serrez fermement mais sans forcer.

Quel type de gaz utiliser pour ce barbecue ?

Utilisez du propane liquide (bouteille de gaz standard). Le barbecue est livré avec un détendeur adapté. Ne jamais utiliser de gaz butane ou autre gaz non compatible.

Comment nettoyer les grilles de cuisson ?

Après chaque utilisation, nettoyez les grilles en porcelaine avec une brosse métallique après refroidissement. Pour un nettoyage en profondeur, utilisez de l'eau chaude savonneuse et rincez abondamment. Évitez les produits abrasifs.

Comment remplacer les roches de lave ?

Retirez la grille de cuisson, puis la grille à lave. Remplacez les roches de lave usagées par des neuves. Répartissez-les uniformément. Remontez le tout. Vérifiez que les roches n'obstruent pas les orifices du brûleur.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que la bouteille de gaz est ouverte et que le tuyau n'est pas plié. Assurez-vous que l'électrode d'allumage est propre et bien positionnée. Si l'allumage piezo ne fonctionne pas, utilisez une allumette ou un briquet barbecue.

Où trouver des pièces de rechange pour ce modèle ?

La notice contient une liste complète des pièces avec références (exemple : SP149-4 pour le support de soupape). Contactez le service client FIESTA ou cherchez en ligne avec ces références. Les pièces détachées sont généralement disponibles.

Comment stocker le barbecue en hiver ?

Nettoyez soigneusement le barbecue, débranchez la bouteille de gaz, et rangez-la à l'extérieur dans un endroit ventilé. Couvrez le barbecue avec une housse imperméable. Stockez-le dans un endroit sec et à l'abri du gel si possible.

Comment vérifier les fuites de gaz ?

Appliquez une solution d'eau savonneuse sur les raccords et les joints. Ouvrez le gaz sans allumer. Si des bulles apparaissent, il y a une fuite. Fermez le gaz immédiatement et serrez les connexions ou remplacez les pièces défectueuses.

Le barbecue peut-il être utilisé sur un balcon ?

Ce barbecue est conçu pour une utilisation en extérieur uniquement. Sur un balcon, assurez-vous qu'il y a une bonne ventilation et respectez les réglementations locales. Éloignez-le des matériaux inflammables.

Comment régler la température de cuisson ?

Utilisez les boutons de commande pour ajuster le débit de gaz. Tournez à fond pour une chaleur maximale. Pour une cuisson indirecte, allumez un seul brûleur et placez les aliments de l'autre côté. Le couvercle permet de maintenir une chaleur uniforme.

MODE D'EMPLOI EL30052 FIESTA

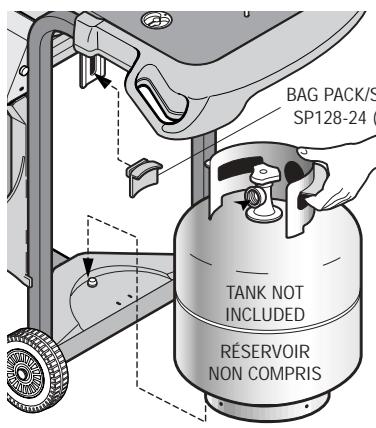

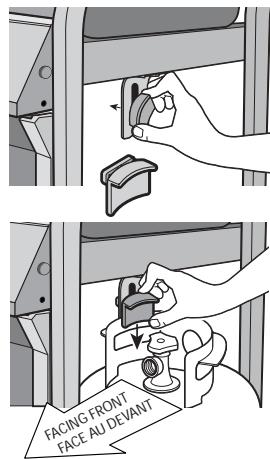

AVERTISSEMENT : Avant de procéder aux étapes suivantes, lisez les rubriques suivantes : • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN).

IMPORTANT : Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

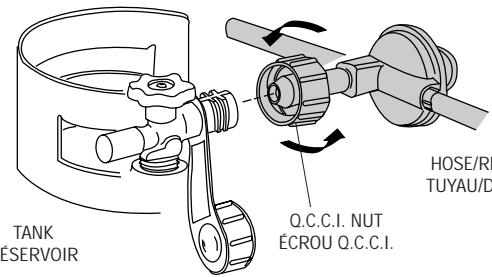

TUYAU/DÉTENDEUR

PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE. NO	QTYQTE	DESCRIPTION
COVER	1	SM22-1B	1	COUVERCLE
HANDLE	2	SP10-19ND	1	POIGNEE
#10-24 X 3" BOLT (BAG PACK SP11A-24)	3	SP6-21	2	BOULON NO 10-24 X 3 PO (SAC SP11A-24)
SPACER (BAG PACK SP11A-24)	4	SP10-40	2	BAGUE D'ESPACEMENT (SAC SP11A-24)
GASKET (BAG PACK SP11A-24)	5	SP3-14	2	JOINT D'ETANCHÉITE (SAC SP11A-24)
#10-20 WING NUT (BAG PACK SP11A-24)	6	SP24-16	2	ECROU À OREILLES NO 10-24 (SAC SP11A-24)
LOGO HEAT INDICATOR	7	SP19-30	1	INDICATEUR DE TEMPERATURE
PUSH NUT LOGO GAUGE	8	SP33-16	2	ECROU DU THERMOMÉTURE
COVER CLIP (BAG PACK SP128-24)	9	SP5-15	1	PINCE DU COUVERCLE (SAC SP128-24)
WARMING RACK	10	SP131-3	1	GRILLE-RéCHAUD
PORCELAIN COOK GRILLS	11	SP43-3	1	GRILLE PORCELANISÉES
LAVA ROCK	12	SP8-28	1	ROCHES DE LAVES
LAVA GRILL	13	SP44-3	1	GRILLE POUR PILRE DE LAVE
LARGE BAR BURNER STAINLESS STEEL	14	SM103A-12	1	GRANDE BRULEUR EN INOX
- COLLECTOR BOX - ELECTRODE	15	SP41-20	1	- GARNITURE DU BRULEUR - ELECTRODE
CASTING LOCK (BAG PACK SP128-24)	16	SP25-16	2	ECROU DE LA BASE (SAC SP128-24)
BASE	17	SM31-2B	1	BASE

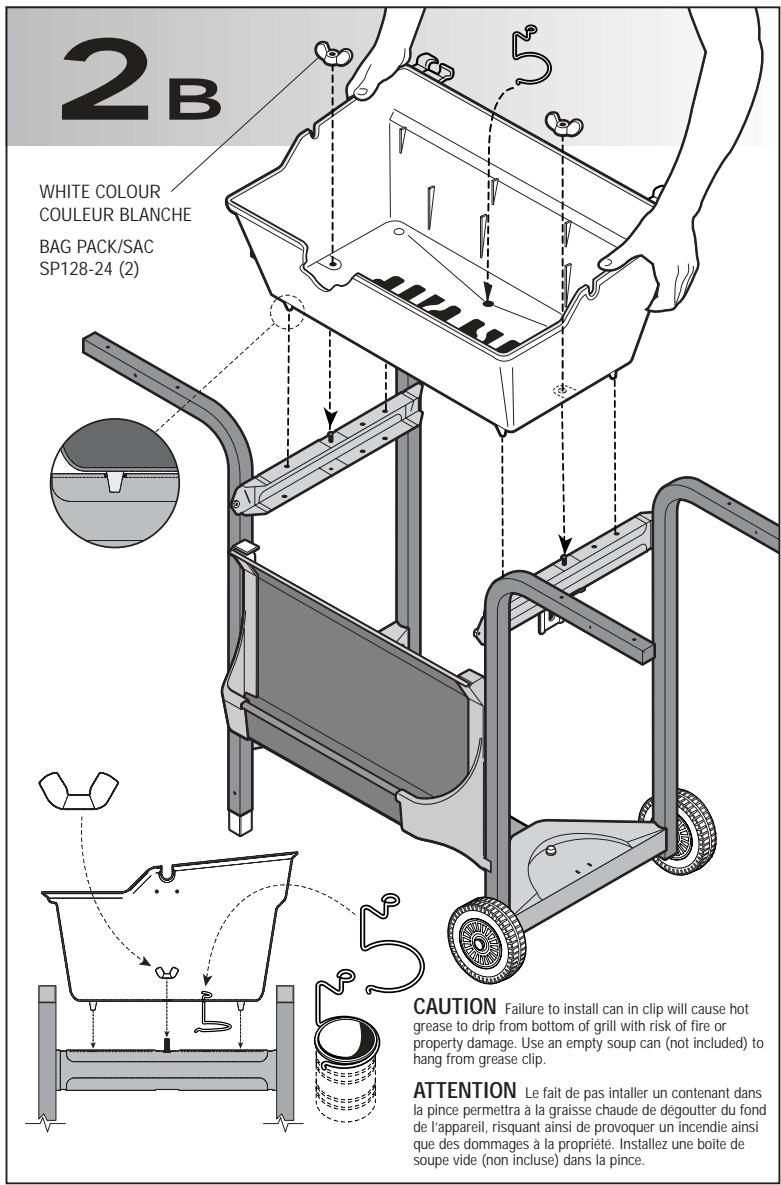

GREASE CUP CLIP	18	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	19	SM31-31B	1	CONSOLE
CONSOLE DECAL	20		1	DECALCOMANIE DE LA CONSOLE
KNOB	21	SP4-7	2	BOUTON
PUSH BUTTON IGNITOR	22	SP12-20	1	ALLUMÉR À BOUTON-POUSSOIIR
#8-32 X 3/8" TYPE C SCREW	23	SP2-21	2	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24)	24	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	25	SP149-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY	26	SM367-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	27	SM366-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	28		1	PLAQUE SIGNALETTEIQUE Série
BEAM	29	SM46-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP128-24)	30	SP49-18	1	BOULON À TÉT PE PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24)	31	SP48-18	1	ECROU DU RÉSEROVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)	32	SP26-16	2	ECROU À ORELLES SUPPORT TRANVERSAL
TANK BRACKET (BAG PACK SP128-24)	33	SP21-6	1	SUPPORT DU RÉSEROVOIR (SAC SP128-24)
6" WHEEL	34	SP15-22	2	ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24)	35	SP11-32	2	ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)	36	SP28-15	2	VERROU D'ESSIEU (SAC SP128-24)
LEG INSERT	37	SP7-33B	2	EMBOUT DE PIED
LEFT HAND END CAP	38	SP18-33P	1	EMBOUT DE GAUCHE
FRONT PANEL	39	SM40-9B	1	PANNEAU AVANT
RIGHT HAND END CAP	40	SP19-33P	1	EMBOUT DE DROIT

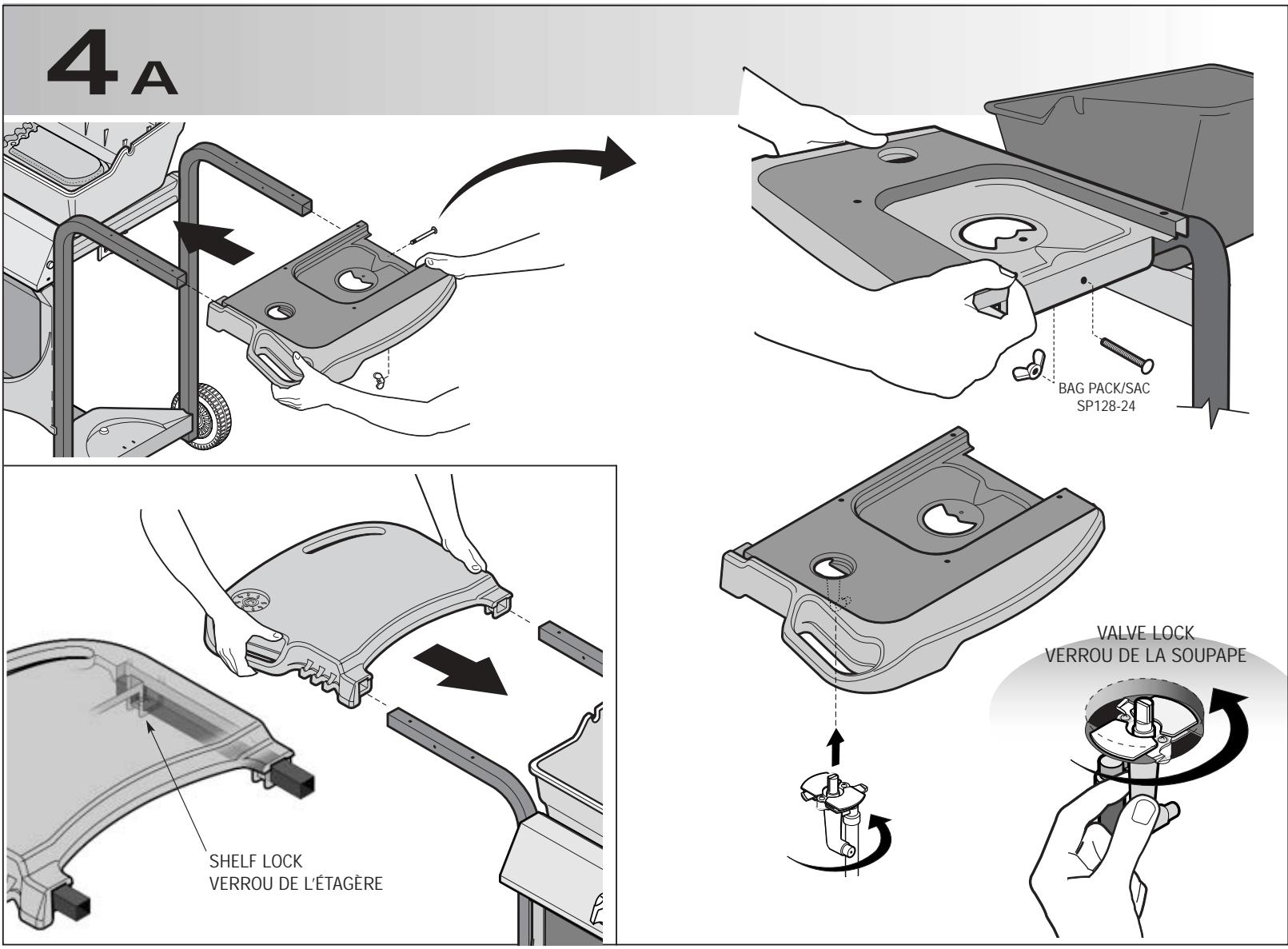

LEFT HAND RESIN SHELF	41	SP51-9B	1	ÉTAGÈRE GAUCHE EN RÉSINE

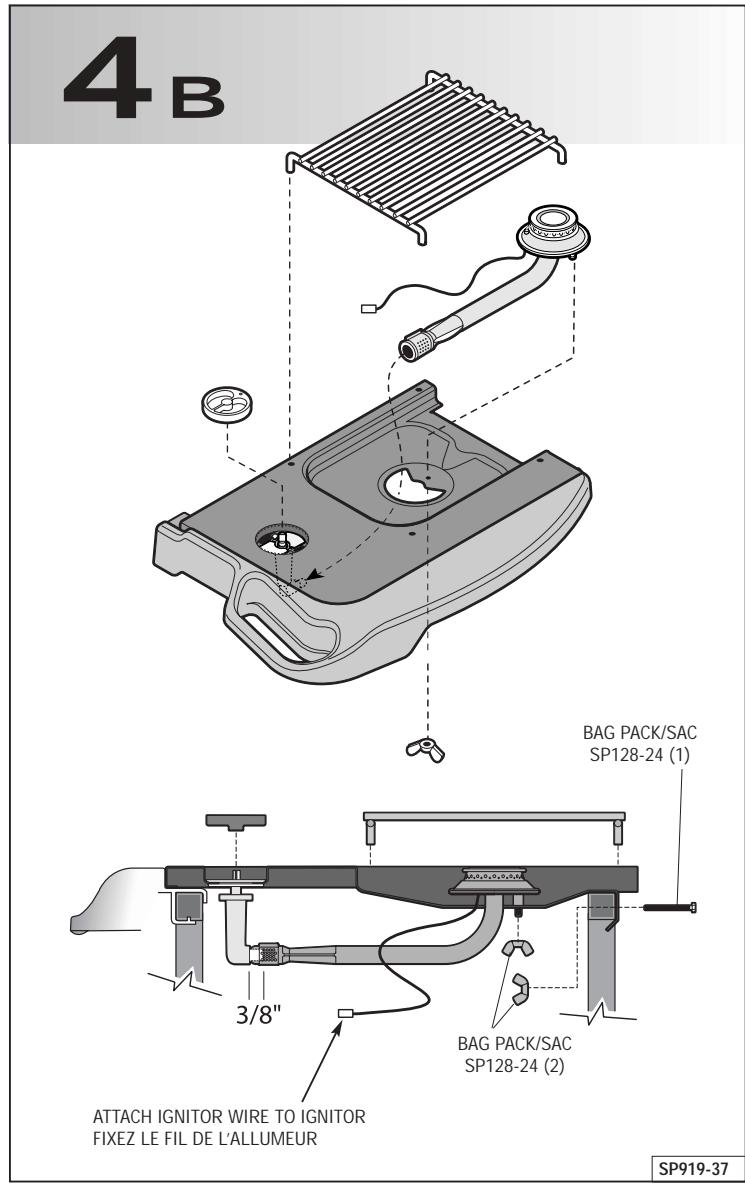

SIDE BURNER FACTORY ASSEMBLY	SM410-42B	1	SUPPORT DU BRULEUR LATERAL
SIDE BURNER BASE	42	SM41A-2B	1	BASE DU BRULEUR LATERAL
SIDE BURNER DECAL	43		1	DECALCOMANIE DU BRULEUR LATERAL
SIDE BURNER TRIM	44	SP48-9B	1	GARNITURE DU BRULEUR LATERAL
#8-18 x 1/2" SCREW	45	SP37-21	2	VIS NO 8-18 x 1/2 PO
SIDE BURNER KNOB	46	SP9-7	1	BOUTON DU BRULEUR LATERAL
SIDE BURNER	47	SP52-12	1	BRULEUR LATERAL
#10-24 WING NUT (BAG PACK SP128-24)	48	SP18-16	2	ECROU À ORELLES NO 10-24 (SAC SP128-24)
VALVE BRACKET	49	SP22-6	1	SUPPORT DU SOUPAPE
#10-24 1 3/4" TRUSS SCREW (BAG PACK SP128-24)	50	SP57-18	1	VIS À TÉT E BOMBEE NO 10-24 1 3/4 PO
SIDE BURNER GRILL	51	SP135-3	1	GRILLE DU BRULEUR LATERAL

CE BARBECUE EST UNIQUEMENT POUR UNE UTILISATION EN EXTÉRIEUR

Caution

Attention : Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil.

À l'intention de l'installateur / monteur. Laissez des directives au consommateur.

Au consommateur : conservez ce manuel pour une utilisation ultérieure.

Avertissement

Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

Attention

Certaines pièces peuvent présenter des arêtes vives - surtout là où le manuel le souligne. Au besoin, portez des gants.

SP919-37

CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.

CONSULTEZ LE MANUEL D'UTILISATION ET D'ENTRETIEN POUR LES CONSIGNES DE SÉCURITÉ IMPORTANTES À RESPECTER AVANT UTILISATION.
