EL30040 - Barbecue FIESTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à gaz
Marque	FIESTA
Modèle	EL30040
Utilisation	Extérieur uniquement
Alimentation	Gaz propane liquide (bouteille non fournie)
Brûleur principal	Grand brûleur en inox
Grilles de cuisson	Grilles en porcelaine
Pierre de lave	Roches de lave incluses
Grille réchaud	Grille réchaud incluse
Allumage	Allumeur à bouton-poussoir
Thermomètre	Indicateur de température sur le couvercle
Matériau du couvercle	Métal avec peinture
Matériau de la base et consoles	Métal et résine
Roues	2 roues de 6 pouces pour mobilité
Étagères latérales	Étagères en résine (gauche et droite)
Régulateur et tuyau	Ensemble valve-tuyau-régulateur inclus
Bac à graisse	Pince et bac à graisse inclus
Montage	Aucun outil nécessaire
Entretien	Consulter le manuel d'usage et d'entretien
Sécurité	Lire les consignes de sécurité avant utilisation
Pièces détachées	Liste complète dans la notice (voir pièces numérotées)
Contact SAV	Tél. [phone], Fax [phone], www.fiestahg.com

FOIRE AUX QUESTIONS - EL30040 FIESTA

Comment assembler le barbecue FIESTA EL30040 ?

Le montage ne nécessite aucun outil. Suivez les instructions étape par étape du manuel. Assurez-vous que toutes les pièces sont présentes en vous référant à la liste des pièces détachées.

Quel type de gaz utiliser ?

Utilisez uniquement du gaz propane liquide (GPL) en bouteille. Le barbecue est livré avec un ensemble valve-tuyau-régulateur adapté à ce type de gaz.

Comment allumer le barbecue ?

Appuyez sur le bouton poussoir de l'allumeur tout en tournant le bouton de la valve sur la position 'ON'. Si l'allumage échoue, attendez 5 minutes avant de réessayer.

Les pierres de lave sont-elles nécessaires ?

Oui, les roches de lave aident à répartir la chaleur et à retenir les jus. Placez-les sur la grille prévue au-dessus du brûleur.

Comment nettoyer les grilles de cuisson ?

Frottez les grilles en porcelaine avec une brosse métallique après chaque utilisation, puis nettoyez-les avec de l'eau savonneuse. Évitez les nettoyeurs abrasifs.

Où trouver des pièces de rechange ?

Contactez le service client FIESTA au 1-800-387-8643 ou visitez www.fiestahg.com. Utilisez les numéros de pièce indiqués dans la notice (ex: SM22-1B pour le couvercle).

Peut-on utiliser le barbecue par temps de pluie ?

Non, ce barbecue est conçu pour une utilisation extérieure uniquement par beau temps. Protégez-le de la pluie et rangez-le dans un endroit sec.

Comment vérifier l'étanchéité du gaz ?

Appliquez de l'eau savonneuse sur tous les raccords. Si des bulles apparaissent, il y a une fuite. Serrez les connexions ou remplacez la pièce défectueuse.

Le barbecue chauffe-t-il suffisamment ?

Le grand brûleur en inox procure une chaleur intense. Pour une meilleure cuisson, préchauffez 10-15 minutes avec le couvercle fermé.

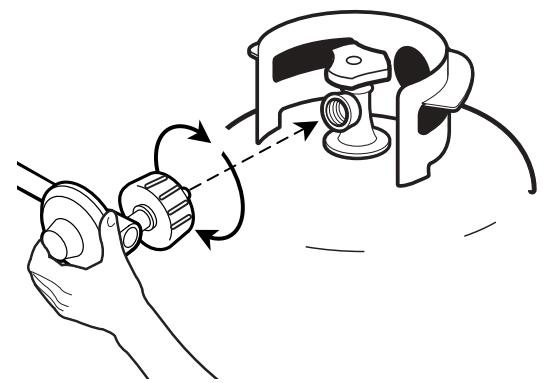

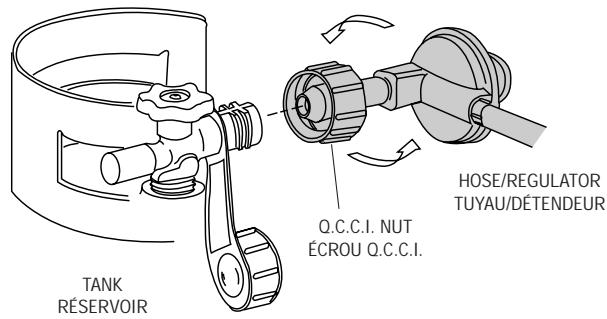

Comment remplacer la bouteille de gaz ?

Fermez la valve de la bouteille et du barbecue. Débranchez le régulateur de la bouteille vide. Fixez-le sur la nouvelle bouteille en serrant à la main. Testez l'étanchéité.

MODE D'EMPLOI EL30040 FIESTA

Avant de procéder aux étapes suivantes, lisez les rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)

IMPORTANT: Le tuyau ne doit pas être en contact avec le coffre, ou avec toute autre pièce qui risque de chauffer.

EXPLODED LAYOUT PLAN ÉCLATÉ

DESCRIPTION	ITEM #NO	PART #PCE. NO	QTYQTE	DESCRIPTION

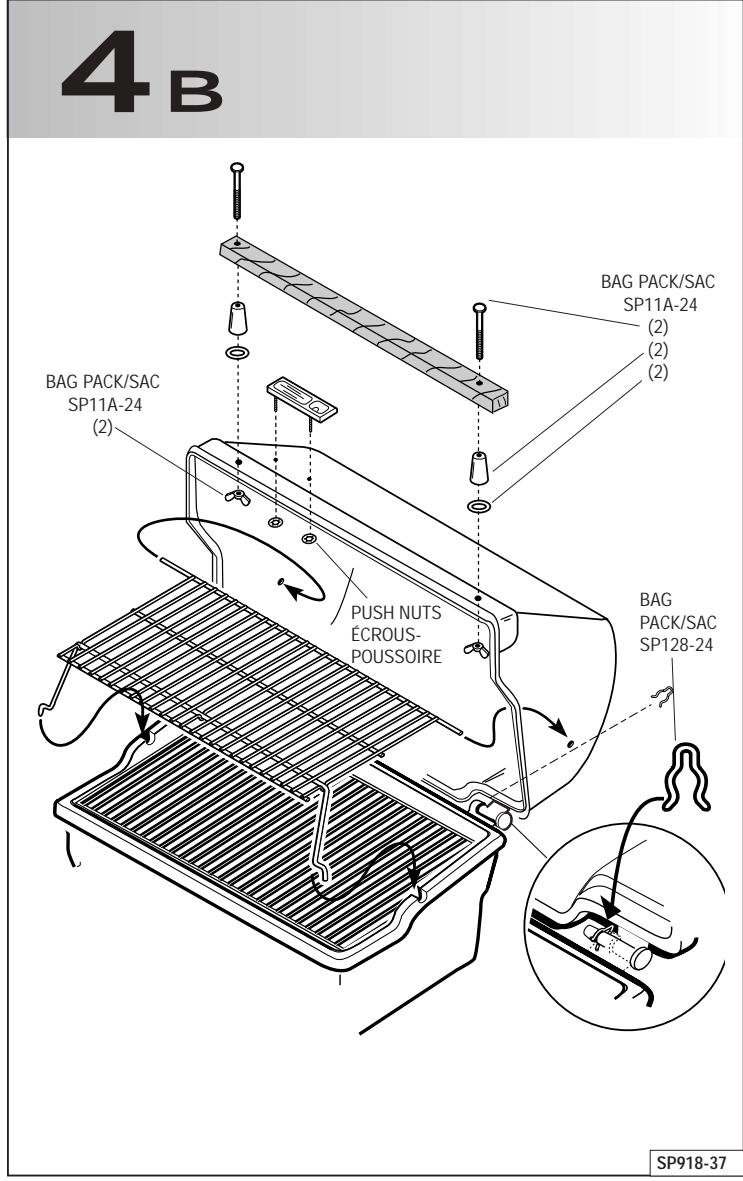

COVER	1	SM22-1B	1	COUVERCLE
HANDLE	2	SP10-19ND	1	POIGNEE
#10-24 X 3" BOLT (BAG PACK SP11A-24)	3	SP6-21	2	BOULON NO 10-24 X 3 PO (SAC SP11A-24)
SPACER (BAG PACK SP11A-24)	4	SP10-40	2	BAGUE D'ESPACEMENT (SAC SP11A-24)
GASKET (BAG PACK SP11A-24)	5	SP3-14	2	JOINT D'ETANCHÉITE (SAC SP11A-24)
#10-20 WING NUT	6	SP24-16	2	ÉCROU À OREILLES NO 10-24
LOGO HEAT INDICATOR	7	SP19-30	1	INDICATEUR DE TEMPERATURE
PUSH NUT LOGO GAUGE	8	SP33-16	2	ÉCROU DU THERMOMÉTURE
COVER CLIP (BAG PACK SP128-24)	9	SP5-15	1	PINCE DU COUVERCLE (SAC SP128-24)
WARMING RACK	10	SP131-3	1	GRILLE-RéCHAUD
PORCELAIN COOK GRILLS	11	SP43-3	1	GRILLE PORCELANISEES
LAVA ROCK	12	SP8-28	1	ROCHES DE LAVES
LAVA GRILL	13	SP44-3	1	GRILLE POUR PIERRE DE LAVE
LARGE BAR BURNER STAINLESS STEEL	14	SM103A-12	1	GRANDE BRULEUR EN INOX
- COLLECTOR BOX - ELECTRODE	15	SP41-20	1	- GARNITURE DU BRULEUR - ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24)	16	SP25-16	2	ÉCROU DE LA BASE (SAC SP128-24)

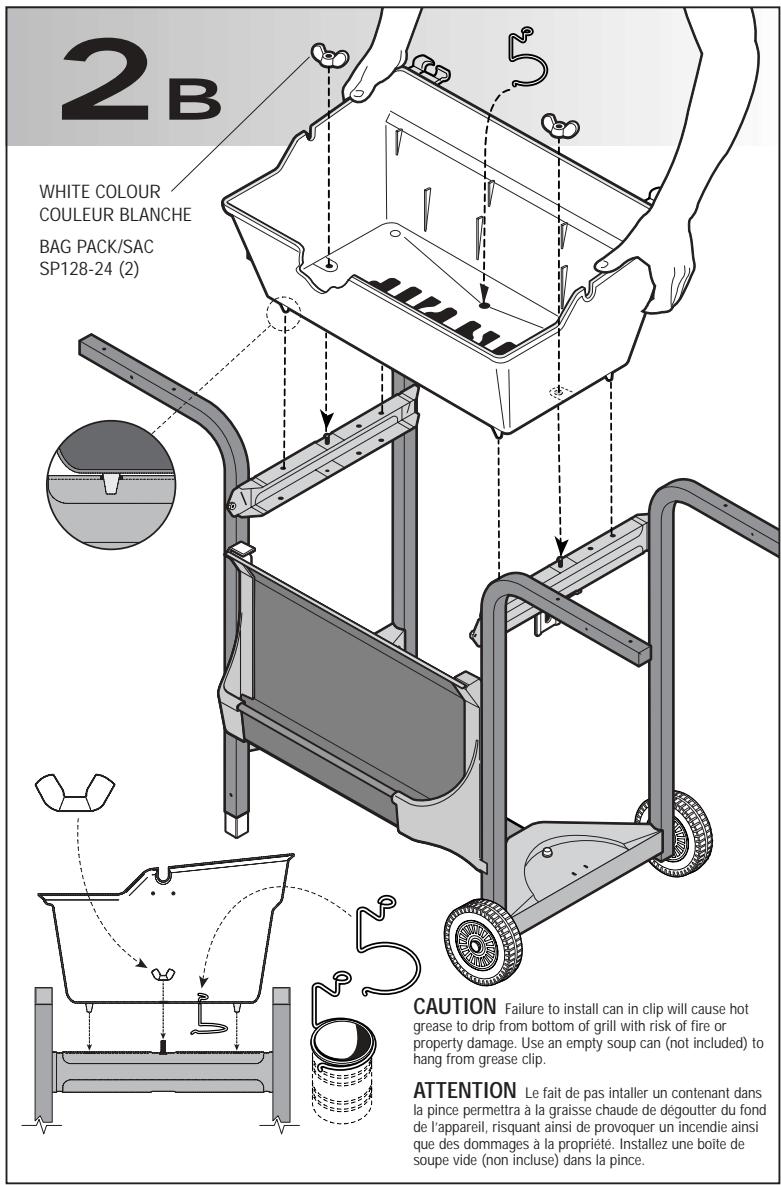

BASE	17	SM31-2B	1	BASE
GREASE CUP CLIP	18	SP6-15	1	PINCE DU BAC À GRAISSE
CONSOLE	19	SM31-31B	1	CONSOLE
CONSOLE DECAL	20		1	DéCALCOMANIE DE LA CONSOLE
KNOB	21	SP4-7	2	BOUTON
PUSH BUTTON IGNITOR	22	SP11-20	1	ALLUMEUR À BOUTON-POUSSOI
#8-32 X 3/8" TYPE C SCREW	23	SP2-21	2	VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24)	24	SP47-18	2	VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)	25	SP181-4	1	SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR

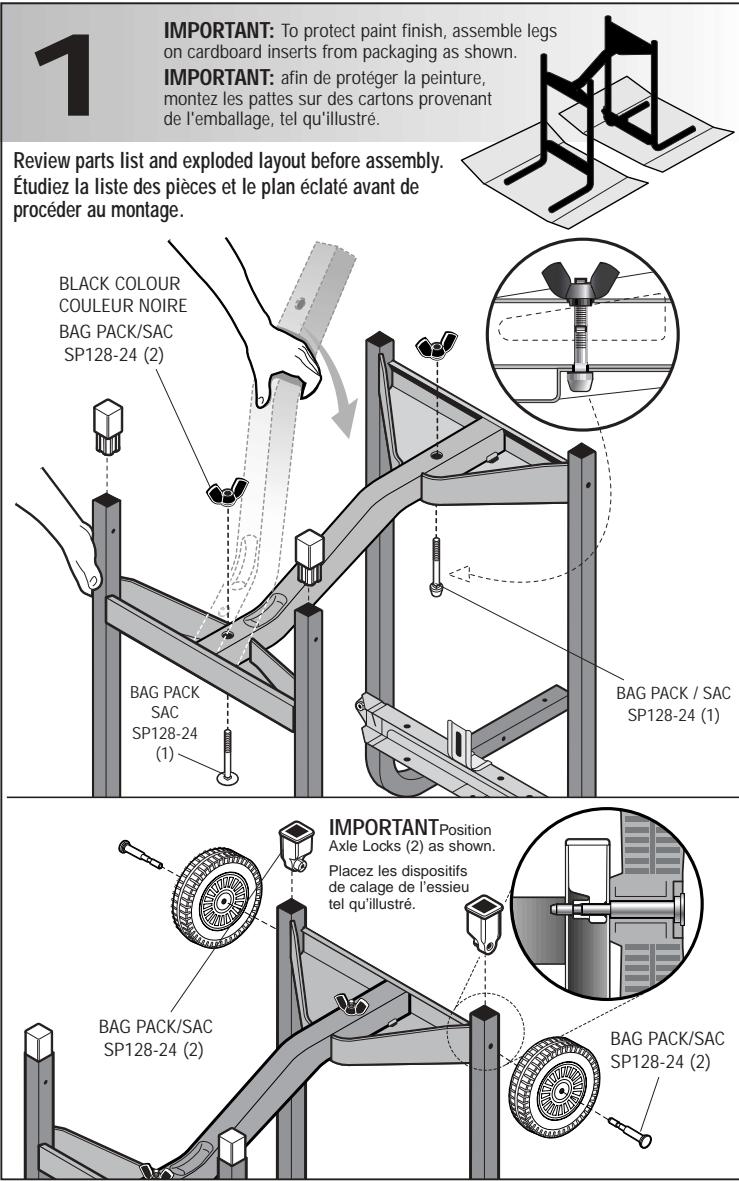

RIGHT HAND LADDER ASSEMBLY	26	SM367-42B	1	CADRE DROIT
LEFT HAND LADDER ASSEMBLY	27	SM366-42B	1	CADRE GAUCHE
SERIAL RATING LABEL	28		1	PLAQUE SINGALÉTIQUE Série
BEAM	29	SM46-8B	1	SUPPORT TRANVERSAL
STEP BOLT (BAG PACK SP128-24)	30	SP49-18	1	BOULON À TÉTE PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24)	31	SP48-18	1	ÉCROU DU RÉSEROVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)	32	SP26-16	2	ÉCROU À OREILLES SUPPORT TRANVERSAL

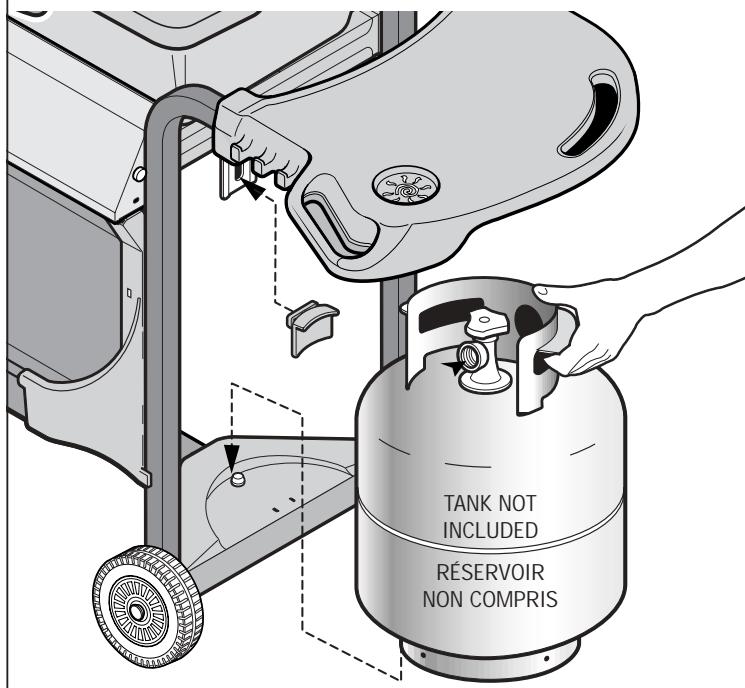

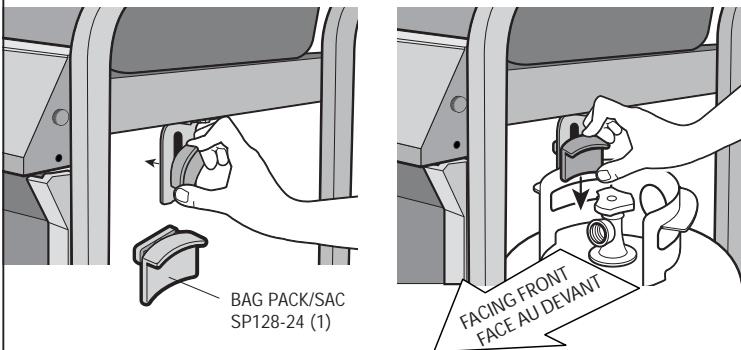

TANK BRACKET (BAG PACK SP128-24)	33	SP21-6	1	SUPPORT DU RÉSEROVOIR (SAC SP128-24)
6" WHEEL	34	SP15-22	2	ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24)	35	SP11-32	2	ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)	36	SP28-15	2	VERROU D'ESSIEU (SAC SP128-24)
LEG INSERT	37	SP7-33B	2	EMBOUT DE PIED
LEFT HAND END CAP	38	SP18-33P	1	EMBOUT DE GAUCHE

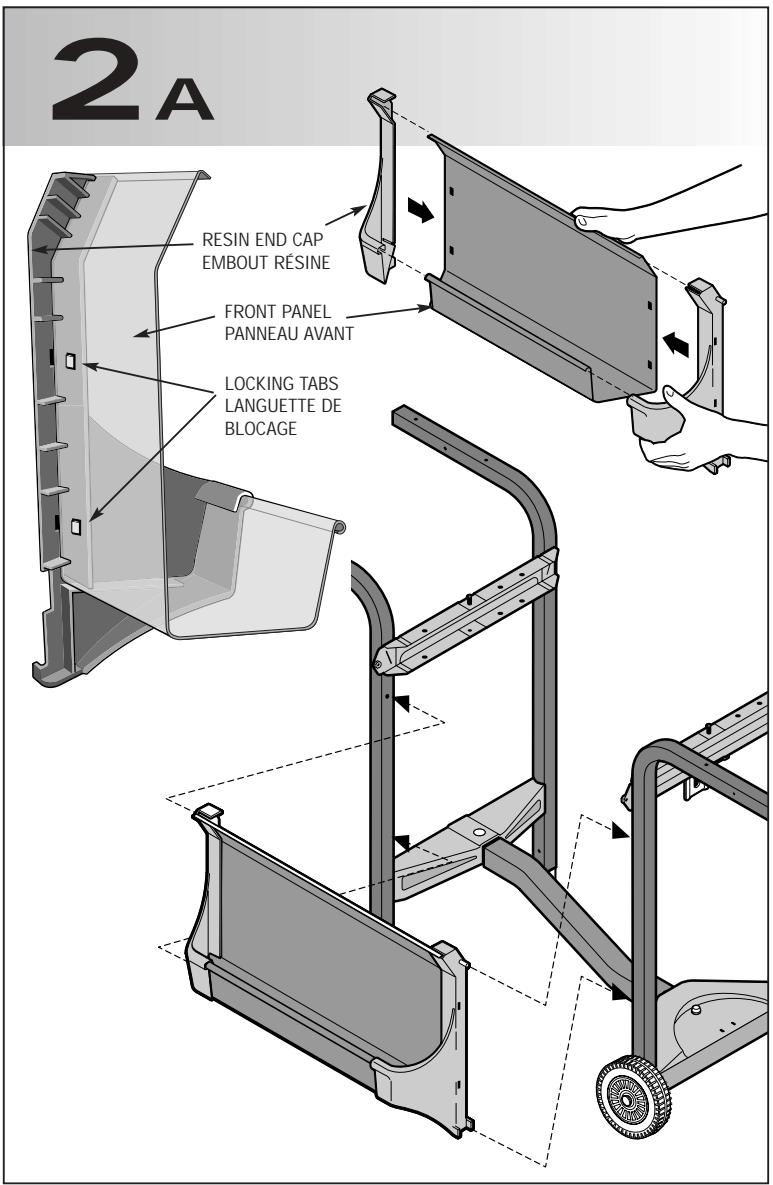

FRONT PANEL	39	SM40-9B	1	PANNEAU AVANT
RIGHT HAND END CAP	40	SP19-33P	1	EMBOUT DE DROIT

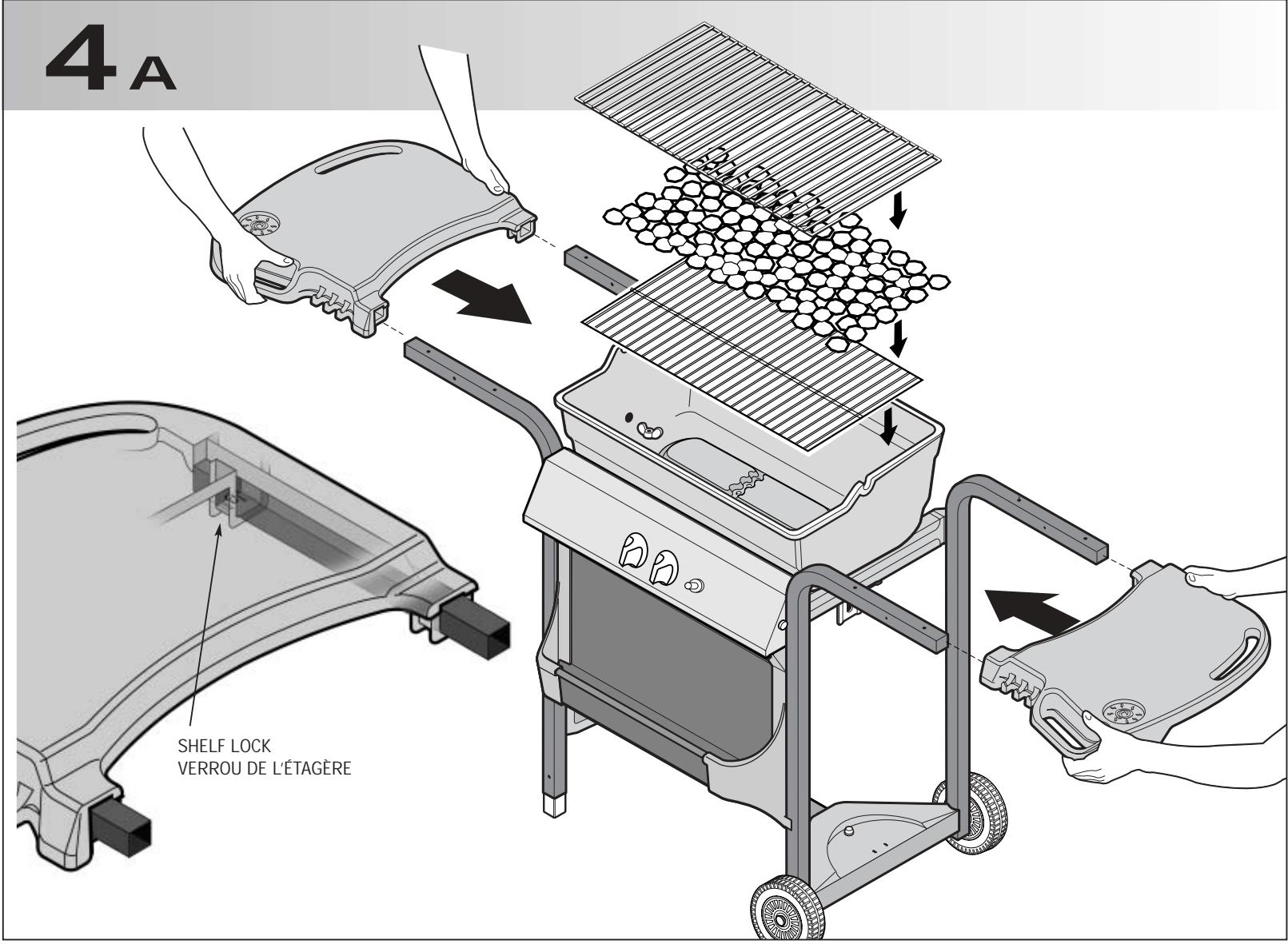

LEFT HAND RESIN SHELF	41	SP51-9B	1	ÉTAGÈRE GAUCHE EN RÉSINE
RIGHT HAND RESIN SHELF	42	SP52-9B	1	ÉTAGÈRE DROIT EN RÉSINE

THIS GRILL IS FOR OUTDOOR USE ONLY

Caution

Attention: Lisez et observez les consignes de sécurité, les instructions de montage et les directives du manuel d'usage et d'entretien avant de procéder au montage et à l'utilisation de l'appareil.

À l'intention de l'installateur / monteur. Laissez ces directives au consommateur.

Au consommateur: Conservez ce manuel. Utilisation ultérieure.

NO TOOLS REQUIRED! AUCUN OUTIL N'EST NECESSAIRE!

TEL [phone] FAX [phone] www.fiestahg.com

Le simple fait de ne pas suivre toutes les instructions du fabricant peut causer de graves blessures et/ou des dommages à la propriété.

Attention

• Certaines pièces peuvent enserrer des arêtes vives - surtout la ou le manuel le souligne. Au besoin, portez des gants.

SP918-37

CONSULTER, DANS LE MANUEL D'USAGE ET D'ENTRETIEN, LES CONSIGNES DE SÉCURITÉ À RESPECTER AVANT D'UTILISER L'APPAREIL.
