MODE D'EMPLOI ABF 16 ARIANE
BRULEUR FIOULODOMESTIQUE

ABF16
MONTAGE UTILISATION ENTRETIEN
Toutes nos félicitations...
... vous avez fait le bon choix!
ARIANE garantit non seulement la qualité du produit, mais également l'efficacité de son réseau d'Assistance Technique.
CONTACTER, POUR TOUTES VOS NECCESSITES L'AGENCE "ARIANE" LA PLUS PROCHE.
2018116

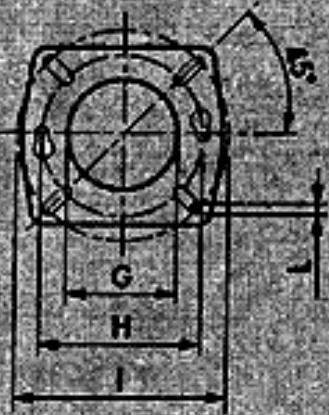

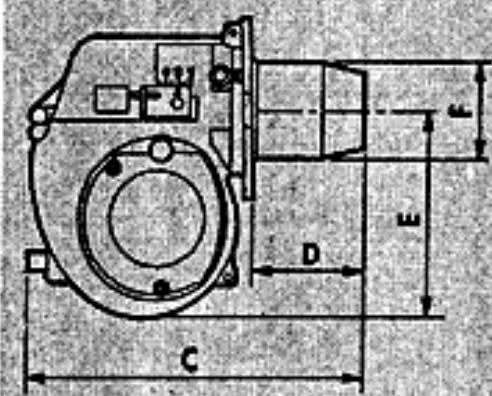

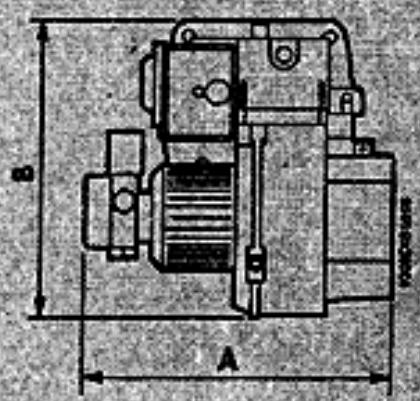

DIMENSIONS mm
| MODELE | A | B | C | D | E | ØF | ØG | ØH | Ø1Min. Max. | L | |
| ABF 16 | 260 | 270 | 290 | 100 | 180 | 90 | 95 | 140 | 140 | 180 | M 8 |



CHARACTERISTIQUES TECHNIQUES
| MODELE | kg/h | Puisance kcal/h | kW | Moteur 2p W | Prechauf. W | Absorption. A max.* | Poids brut kg |
| ABF 16 | 1,4 - 3 | 14280 - 30600 | 16,60 - 35,58 | 75 | - | 2 | - |
Absorption max. en phase de départ, avec TR installé.
Functionnemt
Combustible
Viscosité max. à 20°
Alimentation électrique, monophase
Boîte de contrôle

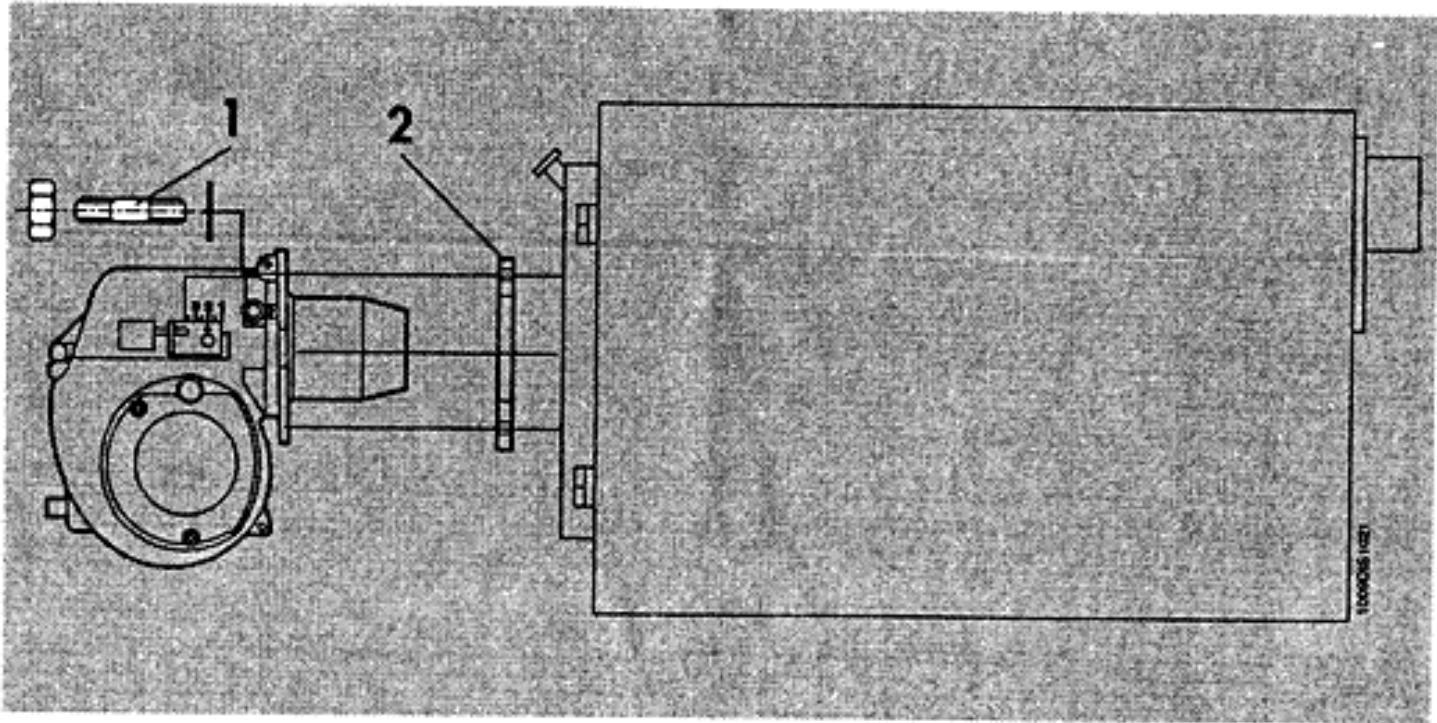

Fixer le brûleur à la chaudière avec les vis 1 (M8) en interposant le joint 2.

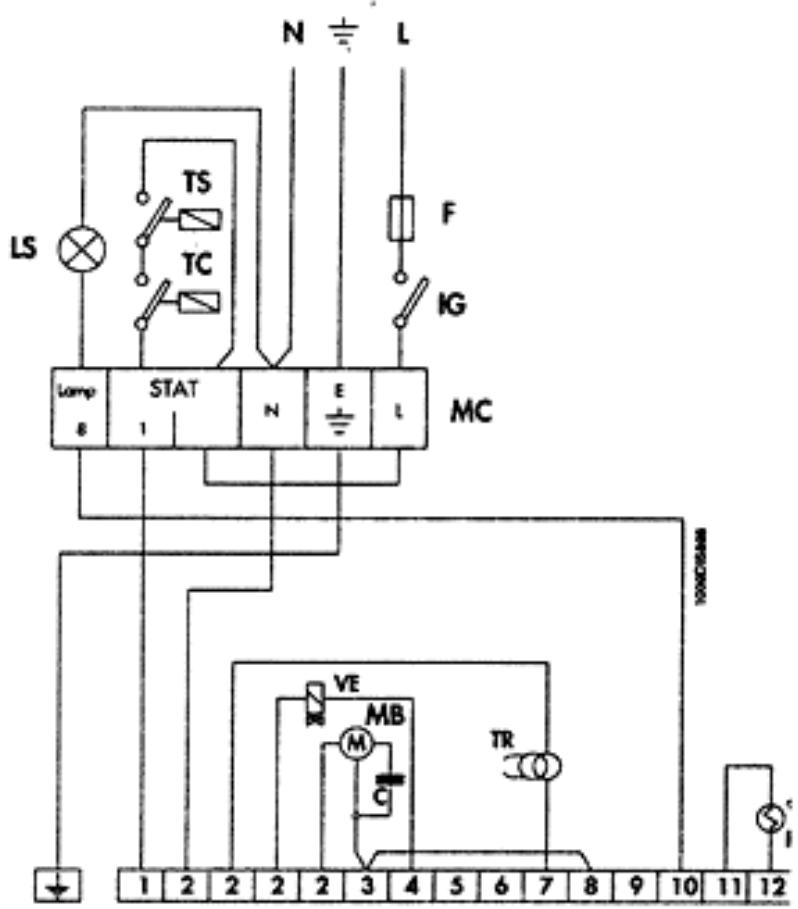

Raccordements electriques
Les raccordements électriques que l'installateur doit effectuer sont:
- ligne d'alimentation
- ligne des thermostats
- éventuelle témoign de blocage
Attention:
ne pas inverser le neutre et la phase - réaliser un bon branchement de terre - le pont 3-8 sur la base LOA n'existe que pour les modèles sans préchauffeur.

F FUSIBLE
FR PHOTORESISTANCE
IG INTERRUPTEUR GENERAL
LE TÉMOIN DE SÉCURITÉ
MA BORNIER DE LA BOITE DE CONTROLE
MB MOTEUR BRULEUR
MC Bornier de raccordement
TC THERMOSTAT CHAUDIERE-AMBIANCE
TR TRASFORMATEUR D'ALLUMAGE
THERMOSTAT SE SECURITE
VE VALVE ELECTROMAGNETIQUE
Choix du gicleur
Le choix doit être fait en fonction de la puissance du foyer de la chaudière, en tenant compte du fait que le fioul domestique a un pouvoir calorifique (P. C. I.) de 10200 kcal/kg. Le tableau suivant indique le débit ou la consommation de fioul domestique, en kg/h et en kW, en fonction de la dimension du gicleur (en GPH) et de la pression de la pompe (en bar). Dans le cas de brûleurs avec préchauffeur, les valeurs du débit affectif sont inférieures d'environ 10% aux valeurs indiquées sur ce tableau.
| GICLEUR GPH | PRESSION POMPE bar (kg/cm²) | kgh KW | |||||||
| 7 | 8 | 9 | 10 | 11 | [12] | 13 | 14 | ||
| 0,40 | 1,24 | 1,32 | 1,40 | 1,47 | 1,54 | 1,61 | 1,68 | 1,75 | |
| 14,71 | 15,68 | 16,60 | 17,43 | 18,26 | 19,09 | 19,92 | 20,75 | ||
| 0,50 | 1,45 | 1,57 | 1,65 | 1,73 | 1,81 | 1,89 | 1,97 | 2,05 | |
| 16,62 | 18,62 | 19,57 | 20,51 | 21,50 | 22,42 | 23,36 | 24,31 | ||
| 0,50 | 1,81 | 1,93 | 2,01 | 2,23 | 2,32 | 2,42 | 2,52 | 2,64 | |
| 21,46 | 22,89 | 23,83 | 26,44 | 27,51 | 28,70 | 29,88 | 31,31 | ||
| 0,65 | 2,00 | 2,12 | 2,25 | 3,08 | 2,83 | 2,74 | 2,70 | 2,80 | |
| 23,72 | 25,14 | 26,68 | 38,53 | 31,19 | 32,49 | 32,02 | 33,21 | ||
| 0,75 | 2,35 | 2,50 | 2,65 | 2,80 | 2,95 | 3,07 | 3,20 | 3,33 | |
| 27,87 | 29,65 | 31,43 | 33,21 | 34,99 | 36,41 | 37,95 | 39,49 | ||
| 0,85 | 2,75 | 2,92 | 3,10 | 3,27 | 3,45 | 3,80 | 3,75 | 3,90 | |
| 32,62 | 34,63 | 36,78 | 38,78 | 40,92 | 42,69 | 44,47 | 46,25 | ||
| 1,00 | 3,10 | 3,30 | 3,50 | 3,87 | 3,85 | 4,02 | 4,20 | 4,38 | |
| 36,78 | 39,13 | 41,51 | 43,52 | 45,66 | 47,67 | 48,72 | 51,95 | ||
| 1,25 | 3,85 | 4,12 | 4,40 | 4,81 | 4,82 | 5,03 | 5,25 | 5,46 | |
| 45,66 | 48,86 | 52,18 | 54,67 | 57,16 | 59,65 | 62,26 | 64,75 | ||
| 1,50 | 4,80 | 4,95 | 5,30 | 5,55 | 5,80 | 6,05 | 6,30 | 6,55 | |
| 54,55 | 58,70 | 62,85 | 65,82 | 68,78 | 71,75 | 74,72 | 77,68 | ||
| 1,75 | 5,40 | 5,69 | 6,18 | 6,46 | 6,75 | 7,06 | |||
| 64,04 | 67,48 | 73,29 | 76,61 | 80,05 | 83,73 | ||||
| 2,00 | 6,20 | 6,63 | 7,07 | ||||||
| 73,53 | 78,83 | 83,85 | |||||||
| 2,25 | 6,95 | ||||||||
| 82,42 | |||||||||
Exemple: puissance du foyer 29kW. Pour une pression de la pompe de 12 bar, la valeur de plus proche est 28,70 kW, à laquelle correspond un gicleur de 0,60 GPH. Si vous ne disposez pas d'un gicleur optimal, vous pouvez, bien entendu en ne dépassant pas les valeurs indiquées au paragraphe "REGLAGE PRESSION DE LA POMPE", varier la pression de la pompe afin d'obtenir le débit désiré.
Montage du gicleur
Une fois que vous avez choisi le gicleur approprié à la puissance de la chaudière, procédez au montage du gicleur sur le brûleur, en procédant comme indiqué au paragraphe "ENTRETIEN" (page 41).

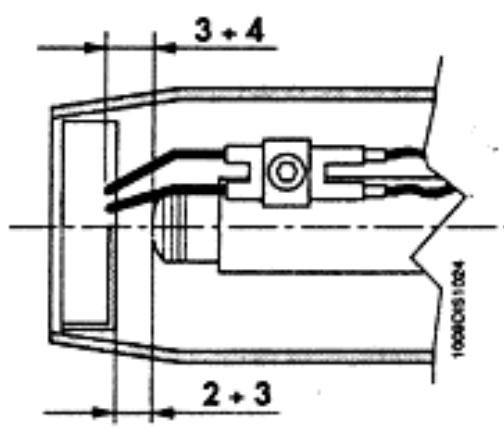

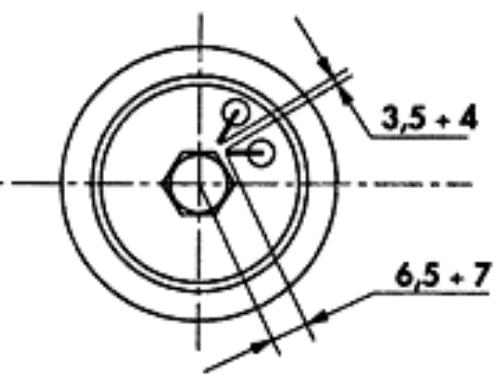

Position electrodes-deflecteur
Après avoir monté le gicleur, vérifier si la position des électrodes et du défecteur est correcte, selon les valeurs indiquées ci-dessous en mm.
Il est opportun d'effectuer un contrôle des valeurs après chaque intervention sur la tête.


Reglage de pression de la POMPE
La pompe est préréglée en usine à 12 bar.
Pour contrôler la pression, il faut se servir d'un manomètre à bain d'huile.
La pression peut être réglée entre 11 et 14 bar.
SUNTEC - AS 47
DANFOSS-BFP11
DELTA-VM1

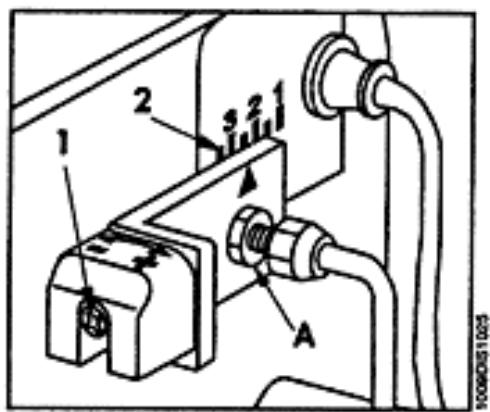

Reglage de la TETE de combustion
Le réglage de la tête s'effectue par la vis 1, après avoir desserré l'écrou A, d'après les indications de l'index 2.

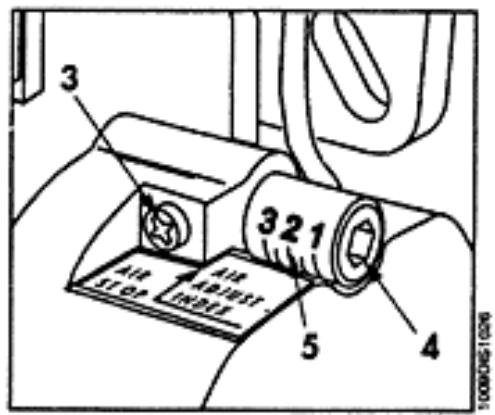

Reglage du CLAPET d'air
Après avoir desseré la vis 3, on peut régler l'air de combustion avec la vis 4, d'après les indications de l'index 5. Une fois le réglage effectué, resserer la vis 3.

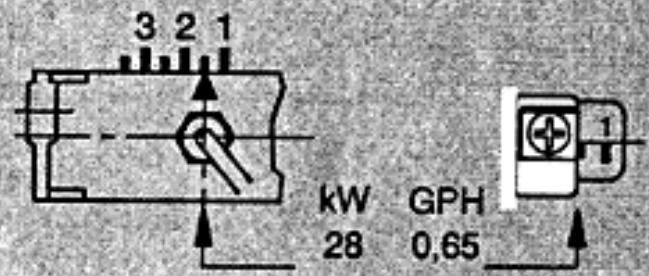

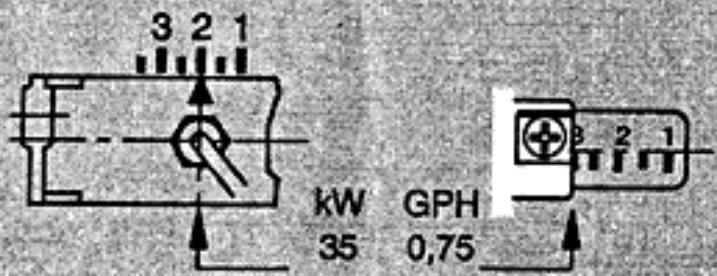

Position d'orientation du déflecteur et du clapet d'air, par rapport aux différentes valeurs de puissance de la chaudière (kW) et de dimension du guideur (GPH).
ABF 16


Controle de la combustion
Afin d'obtenir de meilleurs rendements de combustion et, pour respecter également l'environnement, il est recommandé d'effectuer le contrôle et le réglage de la combustion à l'aide d'instruments appropriés.
Il faut considérer les valeurs fondamentales suivantes :
- CO_2 indique avec quel excès d'air s'effectue la combustion; si on augmente l'air, la valeur de CO_2 % diminue et, si on diminue l'air de combustion, le CO_2 % augmente.
-Nombre de fumée (Bacherach). Il indique les particules scies non brulées présentes dans les fumées. Si l'on dépasse le n°2 de l'échelle BH, il est nécessaire de vérifier que le gicleur ne soit pas défectueux et qu'il soit approprié au brûleur et à la chaudière (marque, type, angle de pulvérisation). En général, le n° BH tend à diminuer lorsque la pression de la pompe augmente, dans ce cas faire attention au débit du combustible qui augmente.
-Températures des fumées. C'est une valeur qui représente la déperdition de chaleur dans la cheminée; plus la température est élevée, plus il y a de déperdition et le rendement de combustion est inférieur.
Si la température est trop élevée, il est nécessaire de diminuer la quantité de fioul domestique brûlé.
Important:
Les lois en vigueur dans certains pays peuvent nécessiter des réglages différents de ceux indiqués et exiger également le respect d'autres paramètres. Les brûleurs de la série ABF ont été réalisés en conformité avec les normes internationales les plus rigoureuses en matière d'économie d'énergie et de protection de l'environnement.

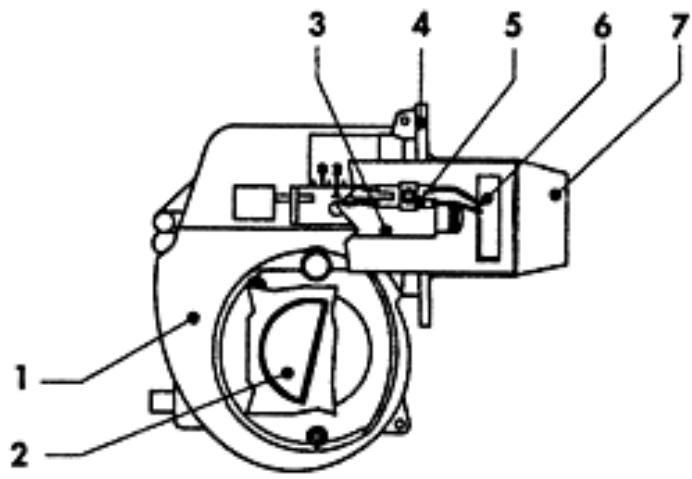

1 Corps 2 Clapet d'air automatique 3 Ligne giclée (avec préchauffeur mod. R) 4 Bride de fixation 5 G/électrodes 6 Déflecteur 7 Embout

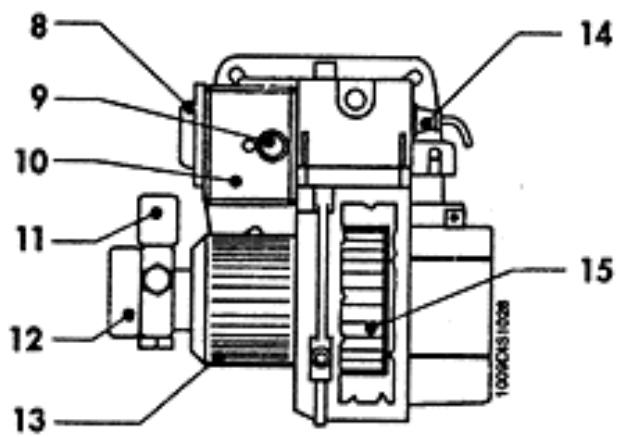

8 Tranformateur 9 Pousoir de déblocage 10 Boite de contrôle 11 Vanne electromagnétique 12 Pompe 13Moteur 14 Photoresistance 15 Ventilateur

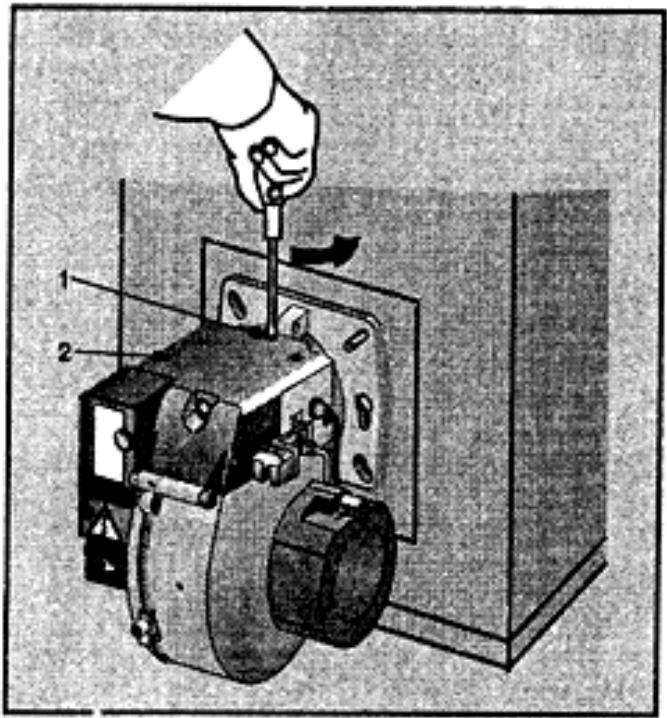

Entretien
ATTENTION! Avant de démonter le capot, couper le courant.
En desserrant la vis 1 et en ouvrant le capot supérieur 2, on peut accéder aux groupes éléments suivants : groupe défecteur/electrodes et ventilateur.

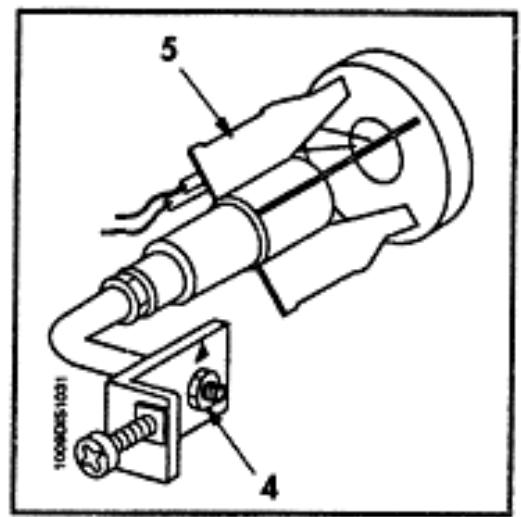

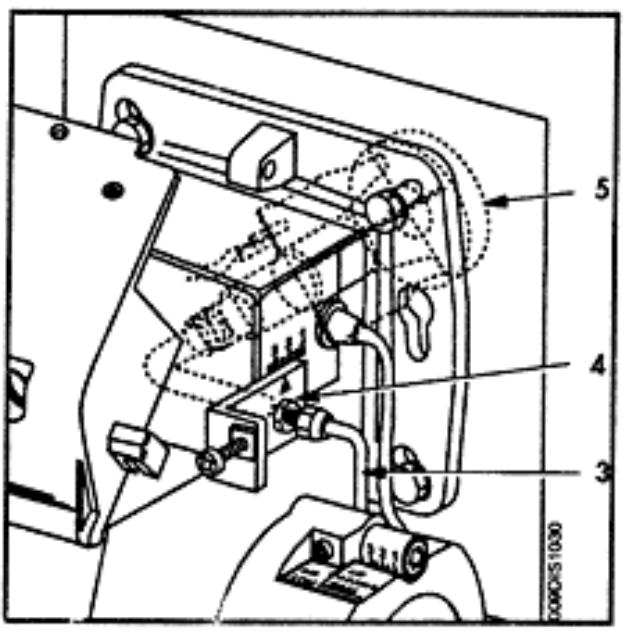

Pour l'inspection, le nettoyage et le remplacement des pièces : détacher le tuyau du fioul domestique 3, desserrer l'écrou 4, détacher les câbles électrodes et les câbles du préchauffeur et démonter le G/déflecteur électrodes 5.
Une fois l'entretien effectué, assembler de nouveau les composants dans l'ordre inverse en n'oubliant pas de bloquer l'écrou 4 après la fermeture du couvercle supérieur 2.

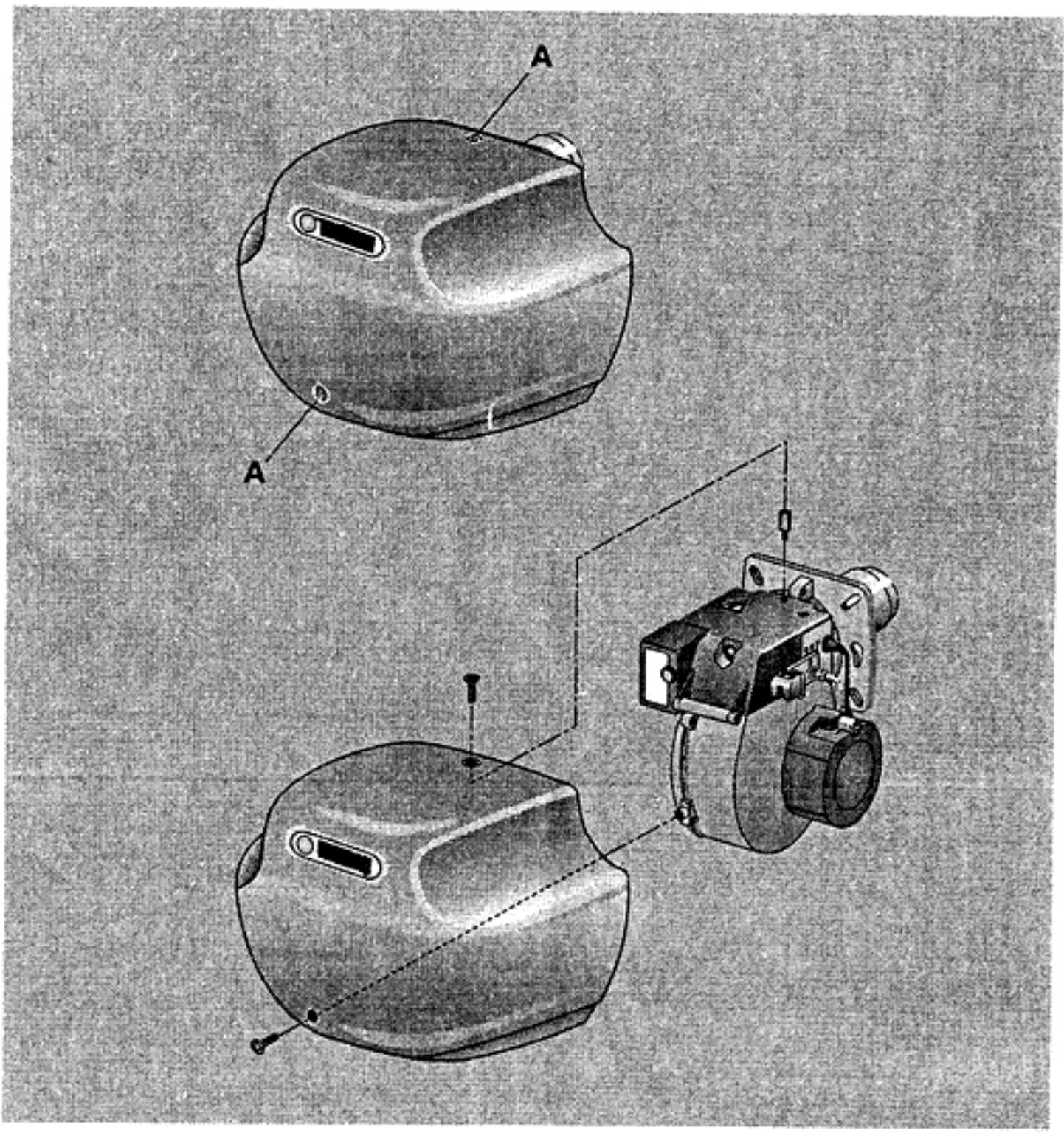

Instructions pour le montage du CAPOT
Le capot de protection est fixé au brûleur par les deux vis "A" indiquées sur la figure.
1) Enlever les vis et le capot avant d'installer le brûleur. 2) Une fois l'installation faite, mettre le capot de protection selon l'ordre inverse des opérations.

RECHERCHE DES PANNES
| INDICE | CAUSES PROBABLES | REMEDES |
| Le moteur no fonctionne pas. | Manque d'énergie électrique. | a) contrôle les fusiblesb) contrôle les thermostats(ambiance, chaudière, sécurité) |
| Le moteur fonctionne mais laflammne ne se forme pas, avecarrêt en sécurité. | a) pas de décharge sur lesélectrodesb) giclaur obturéc) le combustible n'arrivepas | a) vérifier la bonne positiondes pointes et lesnettoyerb) nettoyer ou replacer le giclurerc) vérifier le niveau du fiouldomestique dans la cuve;verrifier qu'il n'y ait pas devannes fermées le long de la ligne fioul domestique;contröler si les filtres de la ligneet de la pompe sont propres |
| Le brûleur s'allume.La flammese forme, puis il s'arrete ensecureté | a) photorésistance saleb) giclaur qui pulvérise mal | a) nettoyer la photorésistanceb) nettoyer ou replacer le giclurer |
| La flammé est irregularité, elleest courte avec des énticelles. | a) le giclaur pulvérise malb) la pression de la pompeest trop BASCEc) il y a de l'eau dans lefioul domestique | a) nettoyer ou replacer legiclurerb) contrôle et augmenter lapressionc) faire eliminer l'eau de lacuve et nettoyer les filtres |
| La flammé dégage de lafumée. | a) giclaur qui pulvérise malb) peu d'air de combustion | a) nettoyer ou replacer le giclurerb) vérifier la bonne ouverture duclapel d'air atmosphérique ets'assurer que le ventilateur nesoit pas sale. |
Les illustrations et les données sont à titre indicatif et sans engagement. La ARANE se réserve le droit d'apporter sans obligation de prévis les modifications qu'elle juge le plus nécessaires pour l'évolution du produit.
