MODE D'EMPLOI RBT 500 DA S.PLUS
Il ne doit pas être installé de tubes radiants dans les locaux représentant des risques d'explosion par la nature des produits entrep0sés, dégageant des vapeurs ou des solvants, ou dans des locaux à forte teneur en poussières combustibles (sciure de bois, farines...), hydrocarbures chlorés.
Avant installation, vérifier la compatibilité des conditions locales de distribution, la nature et la pression de gaz avec le réglage de l'appareil.
L'installation de l'appareil doit être réalisée par un professionnel qualifié et conformément aux normes en vigueur ainsi qu'aux règles de l'art. Voir aussi « Le Guide du Chauffage par Radiant Gaz » édité par l'A. T. G. - 62, rue de Courcelles - 75008 PARIS.
ATTENTION : L'arrêt des appareils par fermeture générale ou particulière de l'alimentation gaz est strictement interdit. Seul un arrêt électrique est autorisé.
Ref. RBT 500 DA 3.03.2011/IU
Notice destinée à l'installateur et à l'utilisateur
TABLE des matières
- GENERALITES 3
1.1 - Description 3 1.2 - Caractéristiques 4
- DIFFUSION DU RAYONNEMENT 5
2.1 - Mise en place de l'appareil 5 2.2 - Hauteurs de fixation 5
- DONNEES TECHNIQUES POUR INSTALLATION 5
3.1 - Supportage 5 3.2 - Inclinaison 6 3.3 - Raccordement gaz 6
4.1 - Généralités 7 4.2 - Évacuation des fumées raccordée 8 4.3 - Évacuation ventouse murale 8 4.4 - Évacuation ventouse de toiture 9 4.5 - Raccordement 10
- INSTALLATION 11 5.1 - Contrôle à la livraison 11 5.2 - Généralités 11 5.3 - Raccordement gaz 11 5.4 - e » 12 5.6 - Assemblage et dimension RBT 500 DA 12
- MISE EN SERVICE 13
6.1 - Avant la mise en service 13 6.2 - Mise en service 13 6.3 - Réglage de puissance 14 6.4 - Mise hors service du radiant 15 6.5 - Défauts de fonctionnement 15 6.6 - Défauts hors circonstances particulières 15
- MAINTENANCE ET COMPOSANTS 16
7.1 - Entretien annuel 16 7.2 - Electrodes 17 7.3 - Tableau de dépannage 18 7.4 - Schéma électrique 19

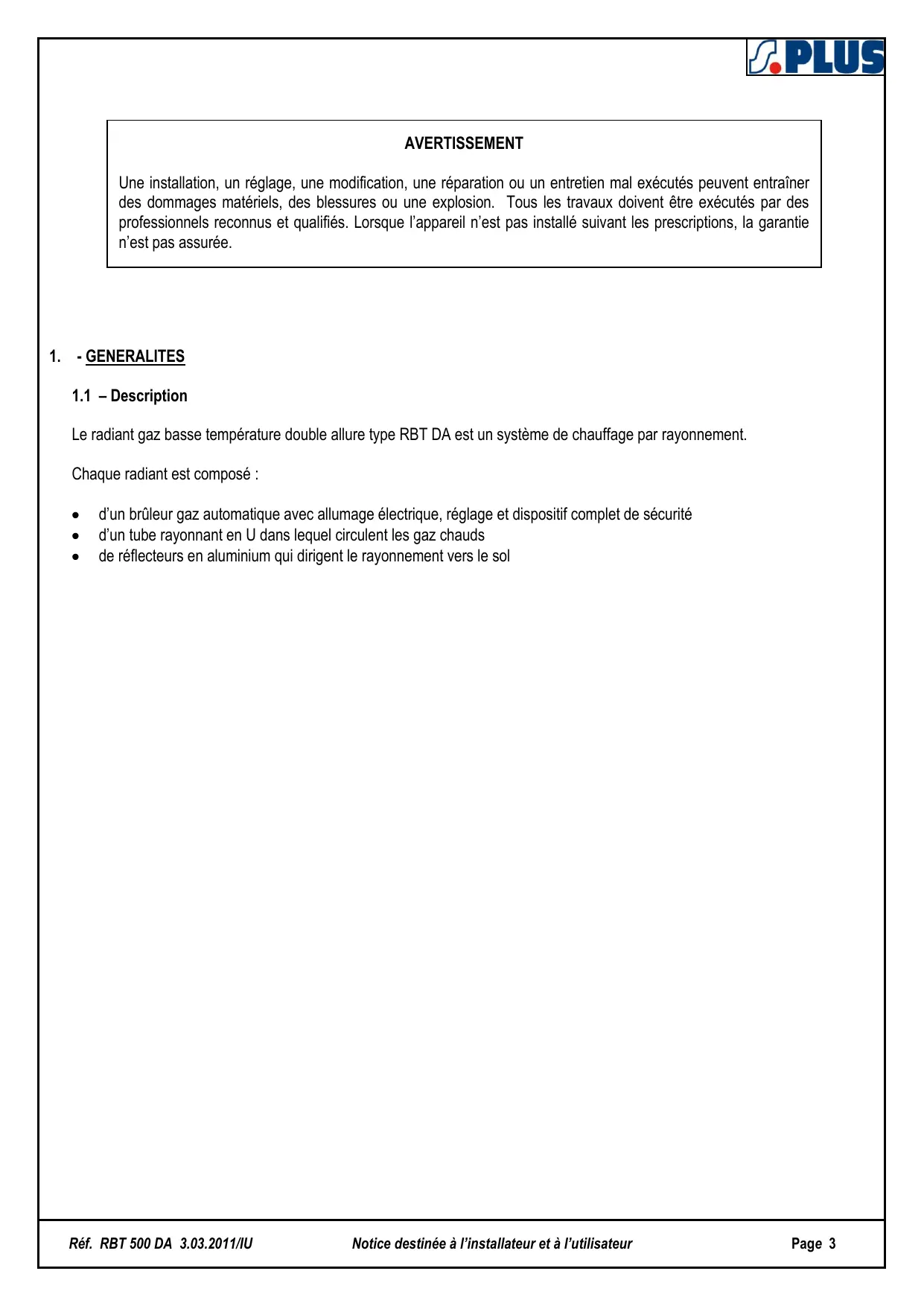

Avertissement
Un installation, un réglage, une modification, une réparation ou un entretien mal exécutés peuvent entraîner des dommages matériels, des blessures ou une explosion. Tous les travaux doivent être exécutés par des professionnels reconnus et qualifiés. Lorsque l'appareil n'est pas installé suivant les prescriptions, la garantie n'est pas assurée.
1.1 - Description
Le radiant gazasse température double allure type RBT DA est un système de chauffage par rayonnement.
Chaque radiant est composé :
d'un brûleur gaz automatique avec allumage électrique, réglage et dispositif complet de sécurité d'un tube rayonnant en U dans lequel circulent les gaz chauds - de réflecteurs en aluminium qui dirigent le rayonnement vers le sol
1.2 - Caractéristiques
| G20 | G25 | G30 | G31 | ||||||||||||||||||
| Puisance nominale (L) | Puisance nominale (H) | Consommation de gaz (15°C) | Pressure brûleur | Puisance nominale (L) | Puisance nominale (H) | Consommation de gaz (15°C) | Pressure brûleur | Puisance nominale (L) | Puisance nominale (H) | Consommation de gaz (15°C) | Pressure brûleur | Puisance nominale (L) | Puisance nominale (H) | Consommation de gaz (15°C) | Pressure brûleur | ||||||
| 1ère allure | 2ème allure | 1ère allure | 2ème allure | 1ère allure | 2ème allure | 1ère allure | 2ème allure | ||||||||||||||
| kW | kW | m3/h | mbar | mbar | kW | kW | m3/h | mbar | mbar | kW | kW | m3/h | mbar | mbar | kW | kW | m3/h | mbar | mbar | ||
| RBT 500 DA | 44,90 | 49,9 | 5,28 | 10,6 | 6,8 | 44,9 | 49,9 | 6,0 | 16 | 10,2 | 44,9 | 49,9 | 4,03 | 27,9 | 17,9 | 44,9 | 49,9 | 3,86 | 35,8 | 22,8 | |
Pour un kit de transformation de gaz propane à gaz naturel, consulter votre distributeur.
| Poids | Puisance électrique | Hauteur suspension conseillée horizontally | Hauteur suspension conseillée angle de 30° | Ø giclér G20/G25 | Ø giclér G30/G31 | Ø raccordement au gaz | Hauteur de suspension minimale entre des obstacles évientuels | Niveau sonore à 5 m | |
| kg | W | m | m | mm | mm | pouce | m | dB(A) | |
| RBT 500 DA | 166 | 80 | 6,8 | 7,3 | 6,6 | 3,8 | 1/2 | 2,3 | 50 |

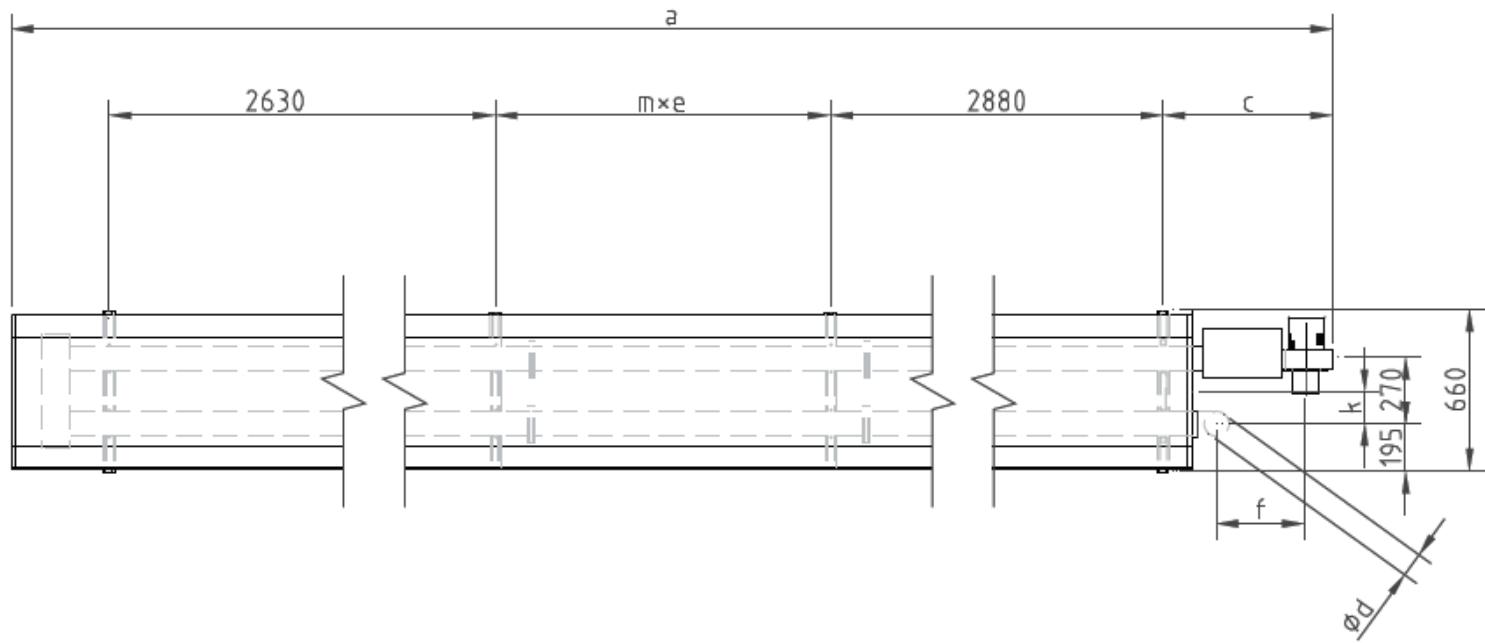

| a | b | c | ø d | e | f | g | h | j | k | m | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | n | |
| RBT 500 DA | 12329 | 640 | 683 | 100 | 2895 | 360 | 215 | 659 | 267 | 133,5 | 2 |
2.1 - Mise en place de l'appareil
Lors du choix du lieu du radiant et de sa mise en place :
- Pensez à conserver une distance suffisante entre l'appareil et d'éventuelles zones de passage ou d'entreposage de marchandises non protégées craignant la chaleur (produits inflammables... - Fig.2).
- Les radiants chauffent à hauteur d'homme (2 mètres au-dessus du sol) une bande d'une largeur d'environ deux fois la hauteur de suspension ; au-delà de cette surface, le rayonnement est alors réduit (Fig. 1).
- Le chauffage par rayonnement n'est sensible qu'aux points d'où l'on peut voir les tubes rayonnants ; il faut donc éviter les obstacles. L'écart idéal entre deux appareils, d'axe en axe, est égal à deux fois la hauteur de pose.
- La distance par rapport aux parois verticales doit être au moins d'une fois la hauteur de pose du radiant, afin d'éviter de grosses pertes de chaleur par les murs.
Fig. 1
Fig. 2
2.2 - Hauteur de fixation
Le radiant doit être suspendu à une distance minimum (500 mm) des murs et/ou des toitures (Fig. 2). Ces distances n'ont qu'une valeur indicative. Elles pourront être modifiées par l'installateur en fonction des contraintes d'installation.
Hauteur minimale conseillée (voir Fig. 2).
3. - Donnees techniques pour installation
Après avoir déballé l'appareil, vérifie s'il ne présente pas de dommage. Vérifie si le type/modèle est le bon, contrôle la tension (230 V).
3.1 - Supportage - fig. 3
Le radiant basse température double allure peut être suspendu :
- avec des chaînes galvanisées pourvues de mailons d'un diamètre minimum de 4 mm,
- avec des tiges filetées de 100mm et une bonne protection antirouille.
Dans le cas de suspension par chaînes, il est conseillé de prévoir des tendeurs réglables afin d'avoir une tension équivalente à chaque point d'accrochage et de régler l'inclinaison sur le plan horizontal.
Les appareils peuvent être suspendus avec une orientation de maximum.
Lorsque le dispositif de chauffage est suspendu de manière à former un angle, le brûleur se monte horizontalement au tube inférieur.
Des consoles murales sont livrables sur commande.
Veillez à ce que les poutres, croisillons, murs etc. à partir desquels les radiants seront fixés soient suffisamment résistants.
Fig. 3
C Fig. 4
3.2 - Inclinaison - fig.4
L'appareil doit être monté avec une inclinaison d'environ 25 mm : – A – Mauvaise suspension

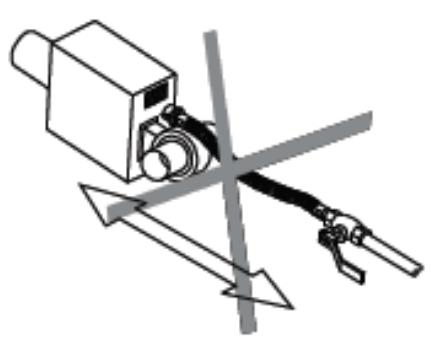

B - Mauvaise suspension
C - Suspension correcte

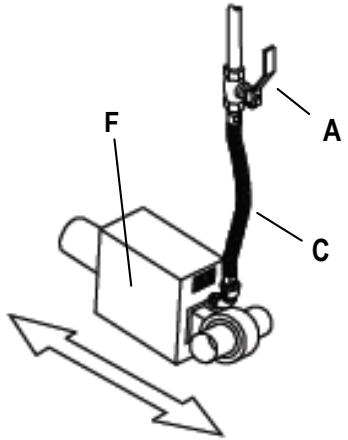

Une vanne manuelle doit être placée sur l'alimentation gaz à proximité du radiant et, si nécessaire, un filtre et un détendeur adaptés. La liaison entre le kit gaz et le radiant sera impérativement réalisée au moyen d'un tuyau de raccordement flexible agréé, permettant d'absorber les eventuelles vibrations et dilatations des tubes (80 mm pour RBT 500 DA).
A - Robinet du gaz 3/4" (en option) B - Raccord (en option) C - Tuyau flexible (en option) D - Coude 90° 1/2" (en option) E - Mamelon du manchon de réduction 1/2 x 3/4" (en option) F - Brûleur
Le flexible de raccordement doit être placé de telle sorte que l'appareil puisse bouger librement, en fonctionnement sans aucune tension sur l'alimentation gaz. Au montage du flexible, assurez-vous que le raccord interne du brûleur n'ai pas « bouge »
4.1 - Généralités
Dans les locaux industriels, les appareils peuvent fonctionner sans raccordement à un conduit d'évacuation, sous réserve que les locaux assurent un renouvellement d'air d'au moins 2 volumes par heure.
Néanmoins, nous conseillons vivement le raccordement à un conduit d’évacuation des produits de combustion. Les conduits d’évacuation des produits de combustion devront être réalisés selon les normes en vigueur. Ils pourront être verticaux ou horizontaux, avec prise d’air à l’intérieur ou à l’extérieur du bâtiment chauffé. Les conduits d’évacuation seront réalisés en matériel classé M 0.
En Établissement Recevant du Public (E. R. P. - en France), les taux de ventilation sont indiqués à l'article GZ 21 du « Règlement de Sécurité contre l'Incendie en E. R. P. »
Débits d'air minima à introduire :
pour un raccordement sans coupe-tirage: 1,75m³ /h / kW de puissance installee,
pour un raccordement avec coupe-tirage : 3,50 m³/h/kW de puissance installée
Il est obligatoire de prévoir des sections libres de 27 cm² par kW (débit calorifique) afin d'assurer l'air nécessaire au bon fonctionnement.
L'application de ces règles est également recommandée dans le secteur industriel.
4.2 - Évacuation de fumée raccordée - type B23
L'air de combustion est aspiré hors de l'espace et les gaz de fumée sont évacués vers l'extérieur. La longueur maximale L de la conduite d'évacuation est de 6 mètres, 2 coudes compris. Cette application permet uniquement une percée verticale de toiture dans un toit plat. Afin de fournir suffisamment d'air de combustion à l'appareil, ce système ne peut être utilisé que lorsqu'il est prévue une ventilation minimum de 2 m3/kW par heure. Si l'espace peut être sujet à une forte pollution ou dépression, il faut toujours utiliser un modèle fermé du type C.
Le raccordement des fumées peut se faire par simple tuyau et sans coupe-tirage quand la « sous pression » du bâtiment est au maximum de 5 PA.

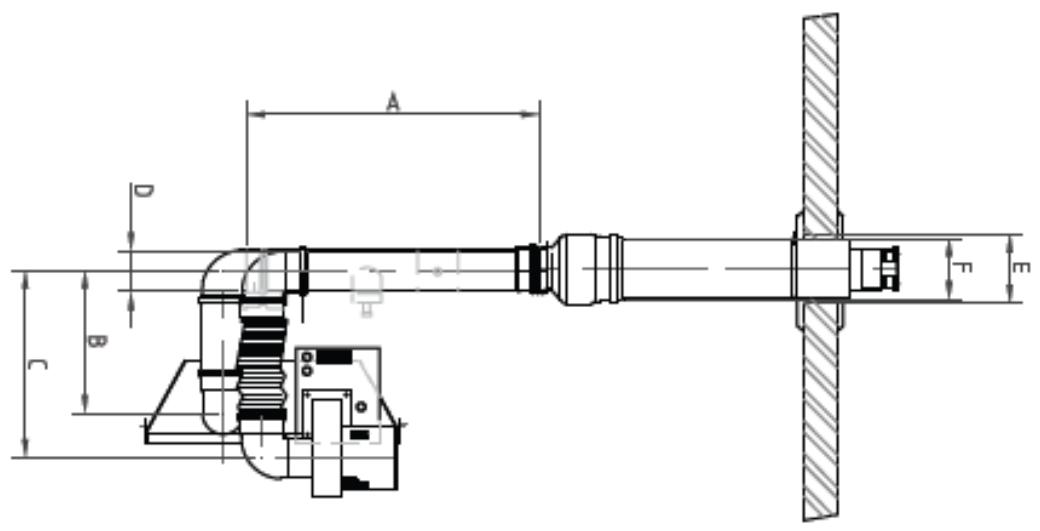

4.3 - Évacuation ventouse murale - type C13
Le radiants température double allure sera installé dans un environnement avec des conditions d'utilisation normales et une évacuation par ventouse de toiture. La ventouse est liée à l'appareil et homologuée CE. La prise d'air et l'évacuation des fumées se font à l'extérieur du bâtiment, en toiture.
La longueur maximale L de la conduite d'évacuation et d'alimentation est de 6 mètres, 3 x 2 coudes compris. Chaque coude supplémentaire raccourcit la longueur de 2 mètres. Si possible, utiliser des coudes. Le système d'évacuation du gaz de fumée doit partager une inclinaison minimale par rapport à l'appareil.
Les liaisons entre la ventouse et les viroles de l'évacuation de fumée et du conduit d'admission d'air comburant seront réalisées en aluminium ou acier inoxydable T250.
| A | B | C | L (min) | D | E | F | G | |
| RBT 500 DA | 500 | 317 | 460 | - | Ø 100 | Ø 160 | Ø 150 | - |

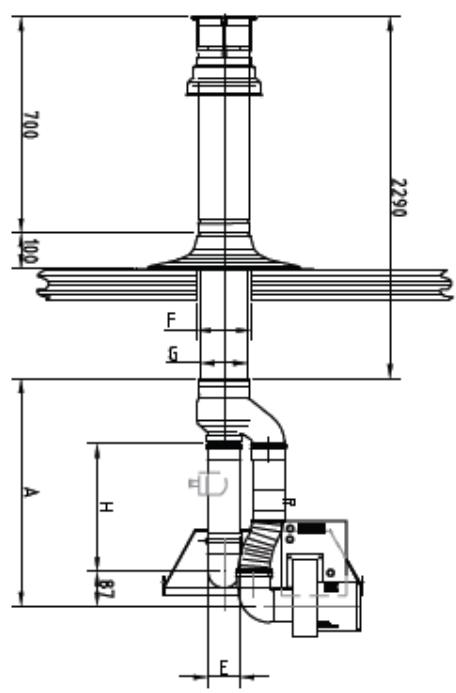

4.4 -- Évacuation ventouse de toiture - type C33
Le radiant basse température sera installé dans un environnement avec des conditions d'utilisation normales et une évacuation par ventouse de toiture. La ventouse est liée à l'appareil et homologuée CE. La prise d'air et l'évacuation des fumées se font à l'extérieur du bathtub, en toiture.
La longueur maximale de la conduite d'évacuation et d'alimentation est de six mètres, 3 coudes compris. Chaque coude supplémentaire raccourcit la longueur de 2 mètres. Si possible, utiliser des coudes.
Les liaisons entre la ventouse et les viroles de l'évacuation de fumée et du conduit d'admission d'air comburant seront réalisées en aluminium ou acier inoxydable T250.
| A | B | E | F | G | H | |
| RBT 500 DA | 520 | 190 | Ø 100 | Ø 160 | Ø 150 | 255 |

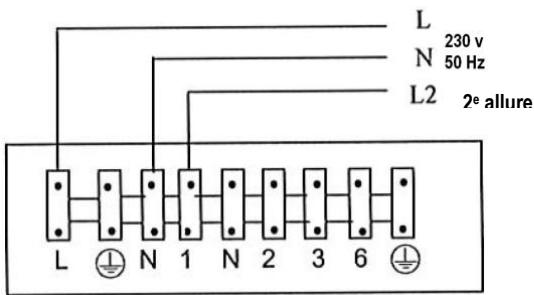

4.5 - Raccordement électrique
Raccordement avec un thermostat TC 2A.
(voir schéma page 16)
Le branchement électrique doit satisfaire aux prescriptions locales et nationales en vigueur et doit être muni de fusibles représentant une sécurité de fusion de maximum 6A.
Attention : L'appareil est sensible aux inversions Phase/Neutre et ne fonctionne que si la mise à la terre est suffisante.
5.1 - Contrôle à la livraison
Lors de la livraison, contrôlez si toutes les pièces sont présentes et s'il n'y a pas d'avarie. Contrôlez également si le type est conforme au matériel commandé.
5.2 - Généralités
Les appareils doivent être installés suivant la réglementation et les normes en vigueur dans le pays de destination. L'installation, l'entretien de l'appareil, l'adaptation à d'autres gaz doivent être réalisés par une personne qualifiée.
Le système de chauffage assure la température par rayonnement infrarouge ne peut être installé qu'après vérification de la nature des locaux à chauffer.
Il faut veiller notamment que le ou les locaux ne soient classés à risque : solvants, sciure... et notamment de disposer d'une hauteur suffisante dans leur positionnement par rapport au corps de chauffe.
Locaux industriels (france)
La règlementation générale est constituée essentiellement du Code du Travail, qui ne traitant pas spécifique du chauffage des locaux par radiant gaz, définit dans ses articles R. 232. 1 à R. 232. 4 les exigences en matière d'airation et assainissement.
La reglementation de base des installations classées pour la protection de l'environnement est la loi n° 76.663 du 19.07.1976. Les arrêtés types contiennent les interdictions particulières en matière de chauffage selon les activités.
Locaux et établissements recevant du public (erp - france)
Les dispositions réglementaires formulées dans le « Règlement de Sécurité contre l'Incendie dans les E. R. P. » concernent les appareils, l'installation, la mise en service, l'entretien, les vérifications, le circuit gaz, la ventilation du local (article CH et GZ). Les plus importants sont les CH 53, 54, 55 et GZ 21.
S'assurer que la nature du gaz et la pression correspondent aux caractéristiques portées sur l'arrière de l'appareil. Raccordement gaz 15 x 21 mâle sur le côté du brûleur.
Il est conseillé de prévoir un filtre gaz en amont, pour la prévention des conséquences eventuelles dues aux dépôts, pouvant exister dans les canalisations.
La liaison au réseau d'alimentation doit impérativement être assurée par un élément souple susceptible d'absorber les dilatations du système.
Lors de l'épreuve de la conduite gaz, si la pression dépasse 60 mb, il est indispensable d'isoler le radiant en fermant la vanne A (page 7).
5.4 - Évacuation des fumées et prise d'air
Les conduits d'évacuation des gaz brûlés et de prise d'air doivent avoir une résistance minimum, donc un minimum de coudes. De diamètre constant sur toute leur longueur, ils ne doivent pas reposer sur le radiant mais doivent être fixés.
5.5 - Thermostat d'ambiance ou capteur à « boule=noire
Pour un réglage optimal, ils doivent être placés à une hauteur d'environ 1,50 m du sol et dans le champ du rayonnement de l'appareil.

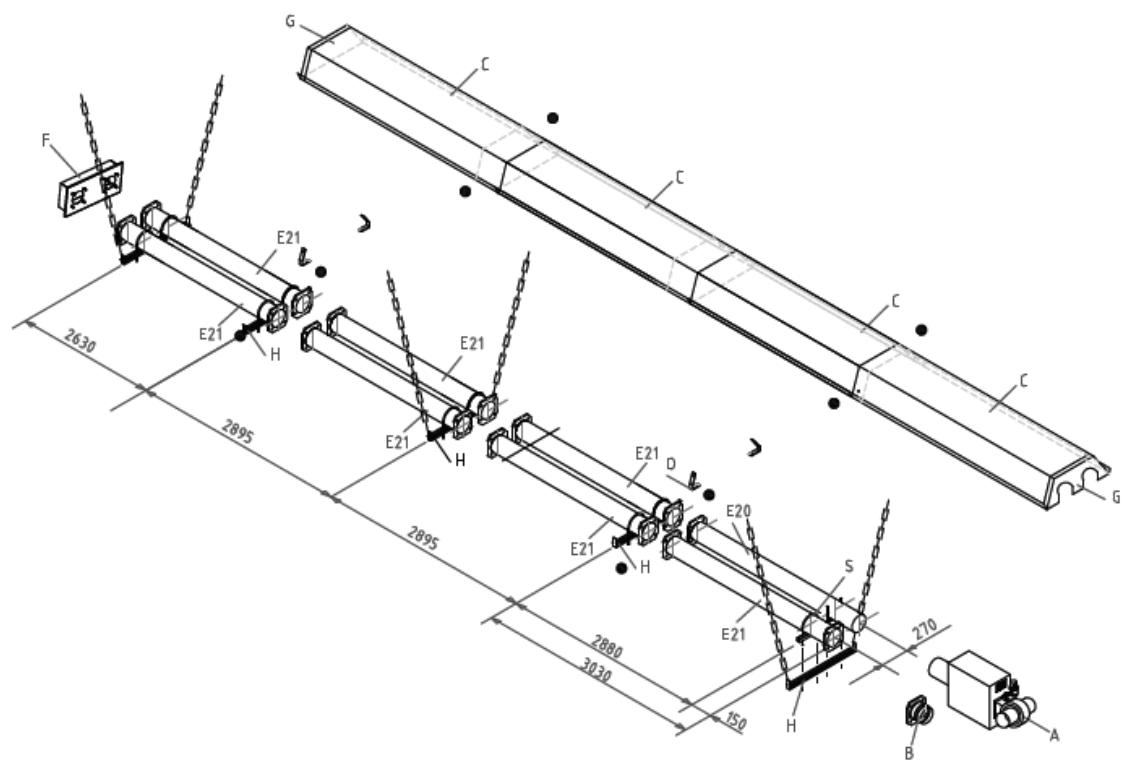

5.6 - Assemblage et dimensions RBT 500 DA
Assembler les tuyaux et l'armature de suspension uniquement avec le matériel de fixation joint.
Utilisez des doubles écrous pour les boulons M8 (INOX).
Voir les schémas pour la chronologie de montage.
Le mauvais montage des tubes et/ou de réflecteurs entraîne l'annulation de la garantie d'usine.
- Fixez le brûleur A au tube de combustion (E20) à l'aide du matériel de montage joint.
- Fixez l'adaptateur de sortie des gaz brûlés (B) à un tube de rayonnement (H).
- Fixez les tubes de rayonnement (E21) selon le schéma
- Fixez la boîte de return (F)
- L'ensemble est accroché aux étriers de suspension (H).
- Fixez les réflecteurs (C) entre eux en n'oubliant pas les plaques d'extrémités (G)
- Monter l'ensemble des réflecteurs sur les étriers de suspension uniquement aux points • d'attaches indiqués pour tenir compte de la dilatation.
E20 Tube de combustion (en alu / calorifique) L = 2880 101.6× 1,5 E21 Tube de rayonnement (en alu / calorifique) L = 2880 101.6× 1,5 H Etrier de suspension x 5 C Réflecteur S Cavalier x 9 F Boîte de retour
G Plaque d'extrémité A Brûleur B Adaptateur de sortie des gaz brûlés - Points de fixation du réflecteur
6.1 - Avant la mise en service
Vérifier que la nature du gaz correspond à celle de l'appareil installé (voir l'étiquette fixée sur l'appareil). Contrôler que le fonctionnement du radiant ne soit pas perturbé par :
des objets ou obstacles situés à proximité du radiant directement dans le champ du rayonnement des vapeurs corrosives ou explosives.
S'assurer que les vannes d'arrêt soient ouvertes (purger les canalisations si nécessaire). Contrôler l'étanchéité des raccordements, détecter d'éventuelles fuites, NE PAS UTILISER DE FLAMME. Refermer ensuite la vanne gaz.
6.2 - Mise en service
Si le radiant est raccordé sur :
l'électricité, le gaz - l'évacuation des fumées / l'arrivée d'air de combustion, le thermostat de régulation ou autres
Il peut être mis en service.
Procéder alors comme suit :
a - Mettre le thermostat en demande de température b - Basculer l'interrupteur de l'alimentation électrique en position marche c - Ouvrir la vanne gaz
6.3 - Réglement de la puissance
Le brûleur a été réglé en usine mais un contrôle des pressions doit être réalisé à la mise en service.
Contrôle de la puissance maximale :
Veillez durant le contrôle à ce que le radiant ne soit arrêté par le thermostat. Pour cela, régler le thermostat dans sa position maximale.

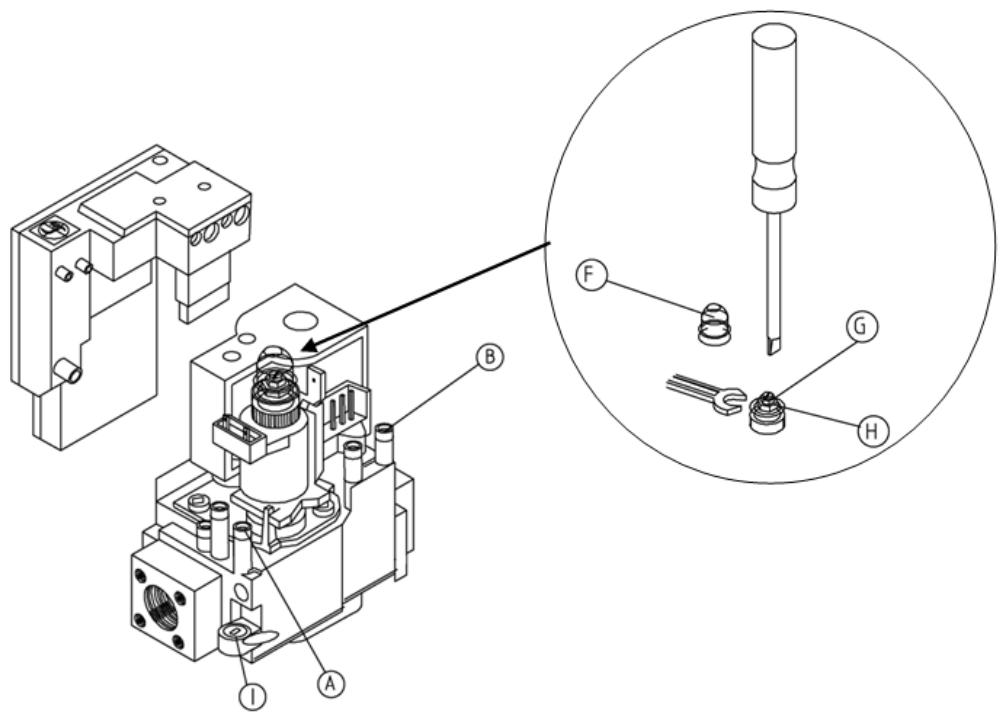

Branchez ensuite un manomètre gaz sur la prise de pression à vis (B) et mesurez la pression. La valeur doit être conforme aux valeurs des tableaux paragraphe 1.2 – page 4. Après mesure, la prise de pression doit être refermée.
Branchez ensuite le manomètre gaz sur la prise de pression à vis (A).
- Mesure de la pression en 1^ère allure : sélectionner l'allure mini à l'aide de l'interrupteur sur le thermostat TC2A. Cette pression peut être corrigée en tournant la vis de réglage intérieure (G).
Maintenir l'écrou H pendant le réglage. La valeur lue doit être conforme à la valeur du tableau paragraphe 1.2 - p.4.
- Mesure de la pression en 2ème allure : sélectionner l'allure maxi à l'aide de l'interrupteur sur le thermostat TC2A. Cette pression peut être corrigée en tournant l'écrou (H).
La vis (G) doit rester dans sa position. Avec mesure, la prise de pression doit être fermée.
A - Prise de pression aval (alimentation brûleur) B - Prise de pression amont (alimentation gaz)
Attention :
Le radiant neuf fermera lors de sa première mise en service en raison de l'évaporation des huiles de conservation générées. Lors de la mise en marche, le local doit par conséquent être bien ventilé. Il faut laisser fonctionner le brûleur pendant au moins une heure avant de commencer l'analyse des fumées afin d'éviter d'endommager les appareils de mesure.
6.4 - Mise hors service du radiant
Pour une durée limitée :
- Régler le thermostat sur la température minimum.
- Ne pas couper l'alimentation électrique.
Pour une période plus prolongée :
a - Régler le thermostat sur la température minimum. b - Fermer la vanne gaz. c - Couper l'alimentation électrique.
7.1 - Entretien annuel
Il sera réalisé au moins une fois par an, plus souvent si nécessaire. Pour cela :
- Débrancher l'alimentation électrique et fermer la vanne gaz.
- Contrôler l'écartement entre l'électrode d'allumage et la masse (voir fig. 5), modifier si nécessaire.
- Contrôler les tubes du radiant à l'extérieur et à l'intérieur (suite et/ou condensation), ramoner et nettoyer si nécessaire et vérifier leur montage.
- Après avoir ouvert la vanne gaz et rebranché l'alimentation électrique, mettre le thermostat dans sa position maximum.
- Contrôler en fonctionnement les pressions gaz et l'aspect de la flamme.
- Contrôler l'étanchéité de la vanne et vérifier la coupure de l'alimentation gaz. Pour un appareil ayant déjà fonctionné, après préchauffage (environ 30 minutes), procéder à l'analyse de l'opacité des fumées et effectuer les réglages si nécessaire.
Électrode d'ionisation :
Elle utilise la capacité de la flamme à conduire l'électricité. Il est donc important que l'électrode d'ionisation ne fasse pas de contact avec la terre et que l'appareil soit mis à la terre.
Électrode d'allumage :
Grâce au relais électronique de la flamme, une étincelle est formée entre les bornes + et - de l'électrode (voir fig. 5). L'écart entre les deux électrodes doit être de 3 mm.
Fig. 5

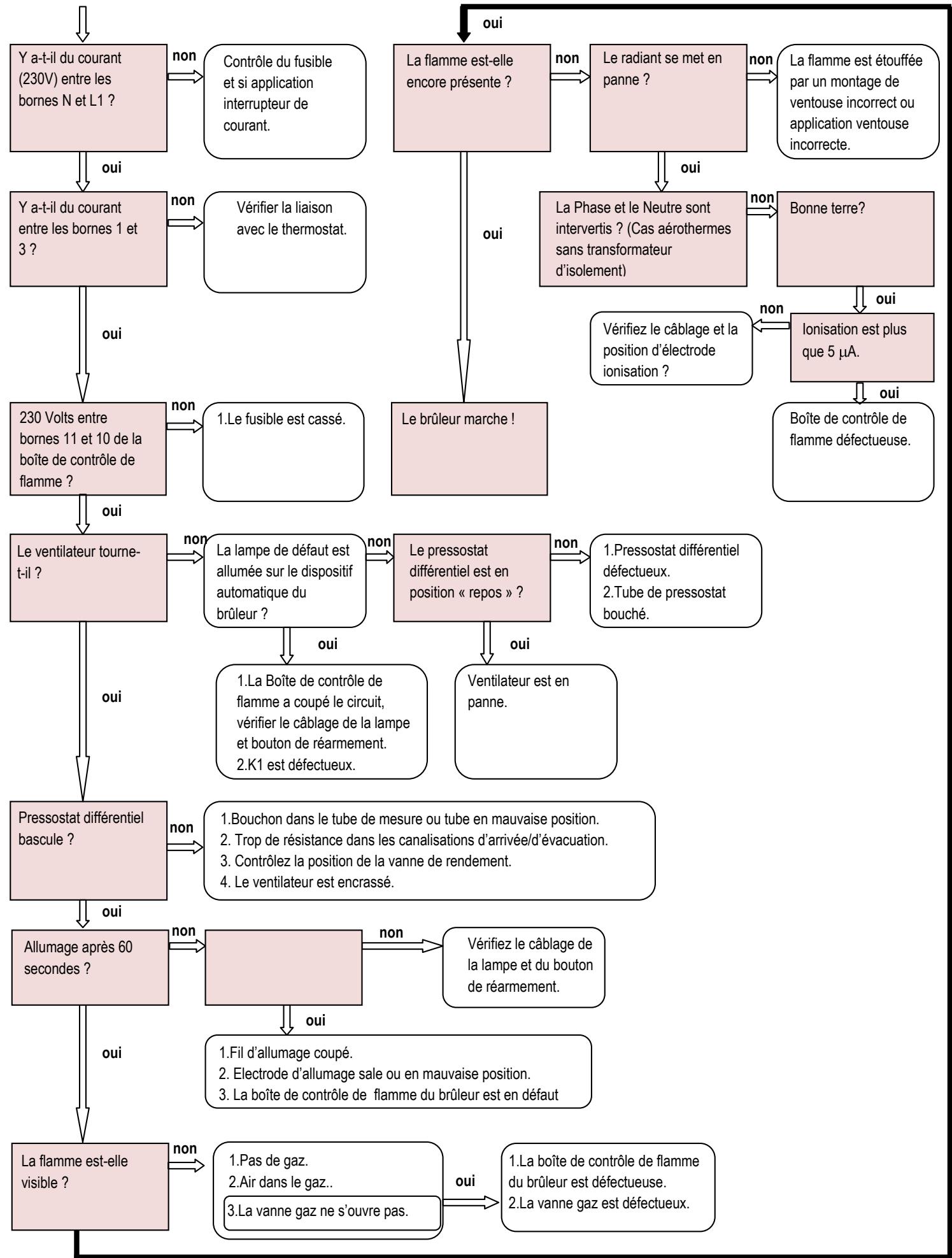

7.3 - Tableau de dépannage panneau radiant

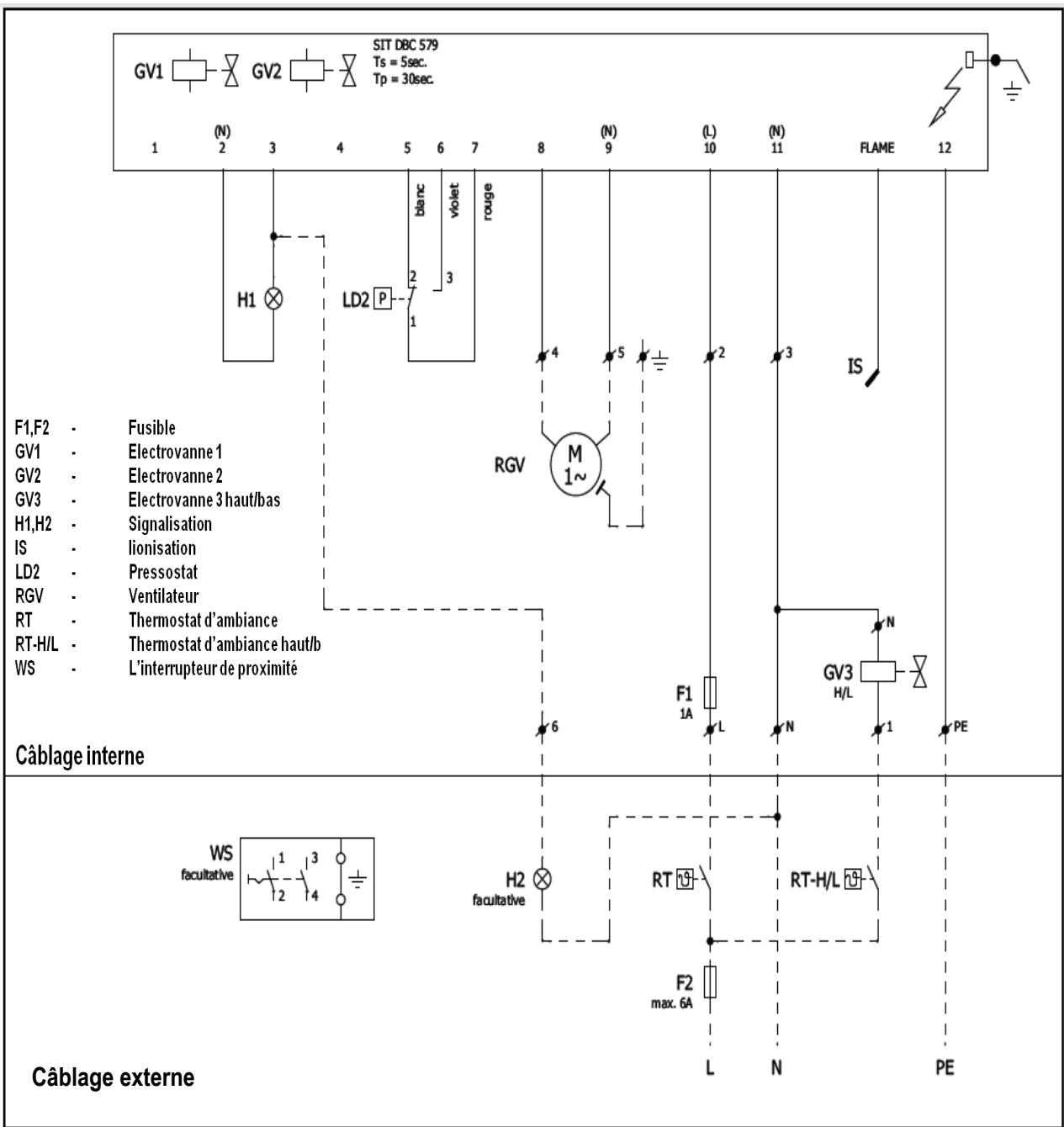

Raccordement Thermostat TC 2A sur radiants RBT double allure
Interrupteur 0 - 1 = ARRÊT / MARCHE Interrupteur I - II = Sélection Allure MINI ou MAXI
En cas de non allumage du radiant (mauvaise purge, etc...)
relancer un cycle de démarrage par l'interrupteur ARRET-MARCHE.
Compte tenu des améliorations et des perfectionnements effectués sur nos appareils, nous nous réservons le droit de modifier, sans préavis, leurs caractéristiques. Seule la notice technique accompagnant le matériel est valable.
