Type de produit	Générateur d'air chaud au fioul
Marque	S.PLUS
Modèle	GF 84 ACS
Catégorie	Chauffage industriel
Poids	130 kg
Type d'alimentation	Fioul (fuel)
Mode de suspension	4 anneaux de suspension, par chaînes ou câbles
Position d'installation	Horizontale
Raccordement entrée fioul	Par le filtre, tuyau transparent + écrou bicône
Raccordement retour fioul	Par tube retour avec double bicône
Kit d'aspiration	Avec ressort, au fond de la cuve
Structure de support requise	Résistante (poids 130 kg)
Manutention	Moyen de levage approprié
Entretien courant	Vérifier le filtre et les tuyaux
Pièces détachées disponibles	Filtre, tuyaux, anneaux, kit aspiration
Réparabilité	Par installateur ou professionnel qualifié
Notice d'utilisation	Disponible en PDF gratuit
Nombre de pages	2

FOIRE AUX QUESTIONS - GF 84 ACS S.PLUS

Comment installer le générateur GF 84 ACS ?

Sortez l'appareil de son emballage, vérifiez qu'il n'a pas subi de chocs. Vissez les 4 anneaux de suspension sur le cadre. La structure de support doit être résistante (poids 130 kg). Suspendez le générateur par des chaînes ou câbles calibrés en position horizontale, en utilisant un moyen de levage adapté.

Quel type de fioul utiliser ?

Le générateur fonctionne au fioul (fuel). Utilisez un fioul conforme aux normes en vigueur pour les appareils de chauffage.

Comment raccorder l'alimentation en fioul ?

L'entrée fioul se fait par le filtre à l'aide du tuyau transparent fourni et de l'écrou + bicône (repère ①). Le retour fioul se fait par le tube retour avec le double bicône (repère ②). Le kit d'aspiration avec ressort (repère ③) se place sur le tuyau au fond de la cuve.

Quelles sont les précautions de sécurité à respecter ?

Veillez à ce que la structure de support soit solide. Utilisez un moyen de levage approprié. Les hauteurs et largeurs des tuyaux ne doivent pas dépasser les indications. L'installation doit être faite par un professionnel.

Le générateur peut-il être installé au sol ?

Non, le générateur est conçu pour être suspendu par ses 4 anneaux. Il doit être en position horizontale, fixé par chaînes ou câbles à une structure résistante.

Comment entretenir le GF 84 ACS ?

Vérifiez régulièrement le filtre à fioul et l'état des tuyaux. Nettoyez si nécessaire. Faites appel à un professionnel pour un entretien approfondi.

Que faire en cas de dysfonctionnement ?

Consultez la notice d'utilisation. Vérifiez l'alimentation en fioul, le filtre et les raccords. Si le problème persiste, contactez un installateur qualifié.

Où trouver les pièces détachées ?

Les pièces comme le filtre, les tuyaux, les anneaux de suspension et le kit d'aspiration sont disponibles auprès de votre revendeur ou du fabricant S.PLUS.

Quel est le poids du générateur ?

Le poids du générateur GF 84 ACS est de 130 kg. Assurez-vous que la structure de support peut supporter cette charge.

Peut-on utiliser le générateur à l'extérieur ?

Le générateur est conçu pour un usage industriel en intérieur. Une installation en extérieur nécessite des protections adaptées contre les intempéries. Consultez la notice.

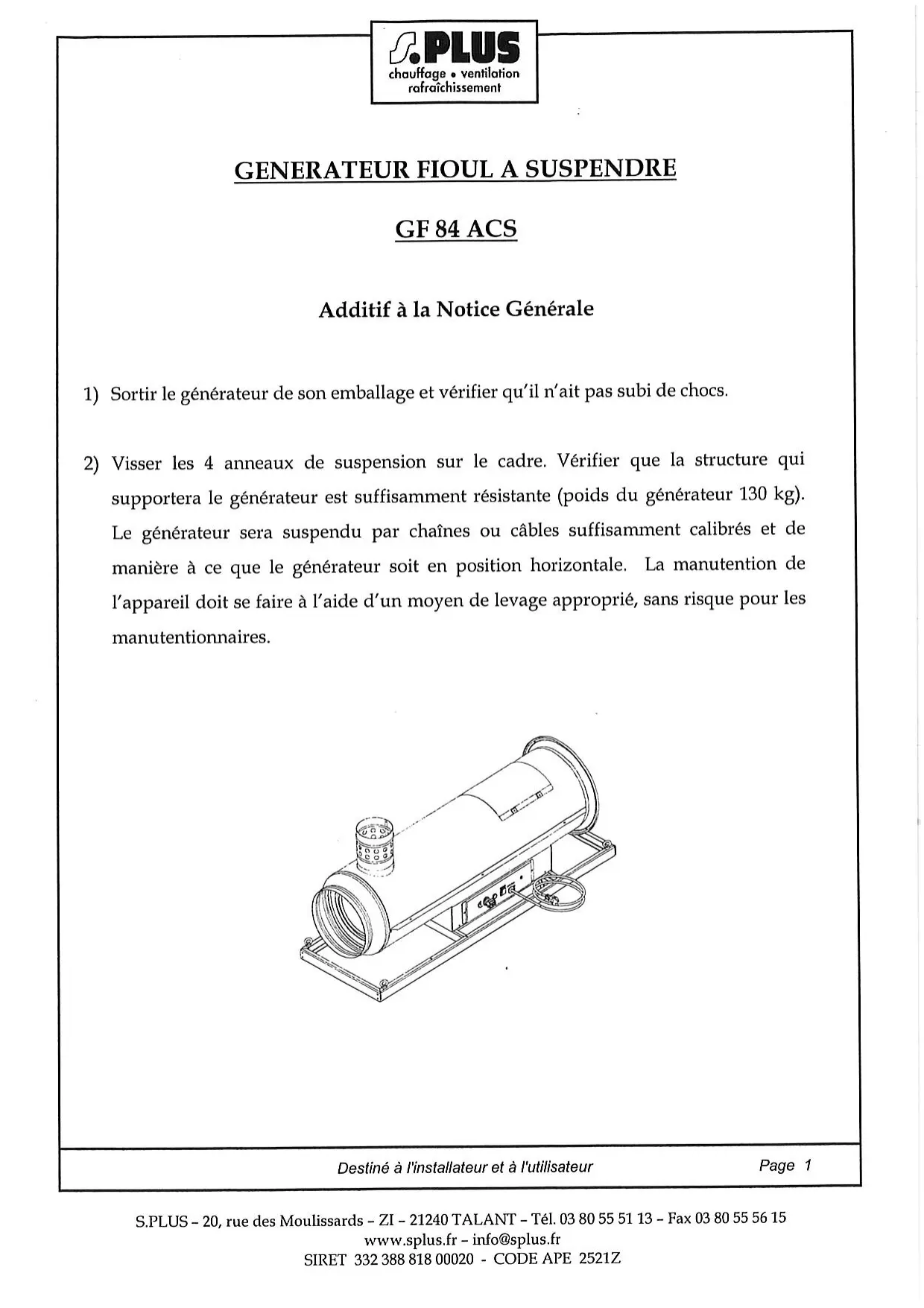

MODE D'EMPLOI GF 84 ACS S.PLUS

Additif à la notice générale

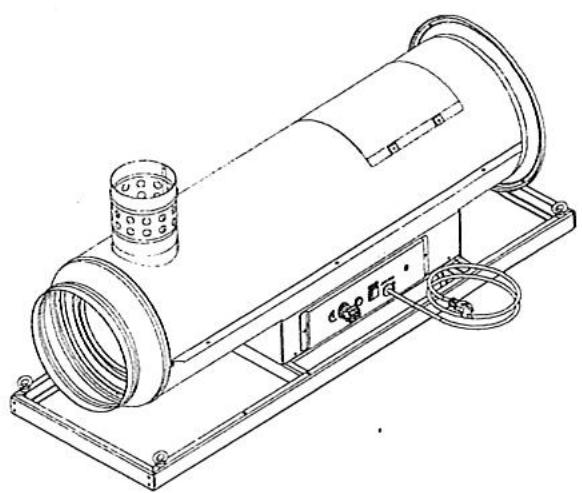

1) Sortir le générateur de son emballage et vérifier qu'il n'a pas subi de chocs. 2) Visser les 4 anneaux de suspension sur le cadre. Vérifier que la structure qui supportera le générateur est suffisamment résistante (poids du générateur : 130 kg). Le générateur sera suspendu par des chaînes ou câbles suffisamment calibrés et de manière à ce qu'il soit en position horizontale. La manutention de l'appareil doit se faire à l'aide d'un moyen de levage approprié, sans risque pour les manutentionnaires.

Destiné à l'installateur et à l'utilisateur.

3) Raccordement fioul :

• L'entrée fioul se fait par le filtre à l'aide du tuyau transparent livré avec le générateur et de l'écrou + bicône ①. Le retour fioul se fait par le tube retour avec le double bicône ②. Le kit d'aspiration avec ressort ③ se met sur le tuyau d'aspiration au fond de la cuve (avec écrou et bicône).

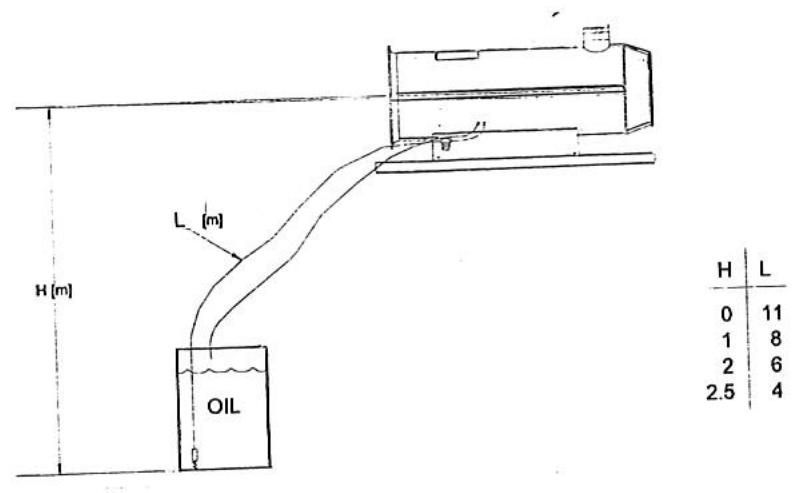

• Les hauteurs et largeurs de tuyau ne doivent pas dépasser les indications ci-après.
