Type de produit	Chauffage industriel
Marque	S.PLUS
Modèle	GF 25-3 AC
Alimentation électrique	230V / 400V triphasé (estimation)
Puissance thermique	Environ 25 kW (estimation)
Dimensions (L x P x H)	Environ 800 x 500 x 700 mm (estimation)
Poids	Environ 35 kg (estimation)
Fonctions principales	Chauffage, ventilation, rafraîchissement
Sécurité	Thermostat de surchauffe, thermostat de refroidissement, cellule photo-électrique, fusible
Entretien courant	Nettoyage régulier des filtres, vérification des électrodes et de la pompe
Pièces détachées	Large gamme de pièces avec références (voir notice complète)
Réparabilité	Réparable avec pièces détachées disponibles
Type de combustible	Fioul (d'après la liste des pièces)
Réservoir intégré	Oui (avec bouchon et filtre)
Échangeur de chaleur	Avec trappe de visite (réf. 223 5706)
Thermostats	Thermostat max. et thermostat de refroidissement
Brûleur	Avec tête de brûleur, électrode, gicleur
Ventilation	Hélice et moteur de ventilateur
Pompe	Pompe à fioul avec accouplement et adaptateur
Accessoires fournis	Câble avec prise, interrupteur, porte-fusible

FOIRE AUX QUESTIONS - GF 25-3 AC S.PLUS

Comment allumer le chauffage GF 25-3 AC ?

Assurez-vous que l'appareil est branché et que le réservoir contient du fioul. Placez l'interrupteur sur la position Marche. Le brûleur s'allume automatiquement après la purge. Consultez la notice pour les détails.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Ensuite, contrôlez le niveau de fioul, l'état du filtre et l'allumage. Si le problème persiste, contactez un professionnel.

Comment nettoyer le filtre à fioul ?

Coupez l'alimentation. Retirez le bouchon du réservoir et sortez le filtre (réf. 223 5300). Nettoyez-le avec un solvant non agressif et remettez-le en place. Effectuez cette opération tous les 3 mois.

Quelle est la consommation électrique de l'appareil ?

Le modèle GF 25-3 AC fonctionne sous 230V/400V triphasé. La puissance électrique consommée dépend du mode (chauffage ou ventilation). Consultez la plaque signalétique pour les valeurs exactes.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès des revendeurs agréés S.PLUS. Utilisez les références fournies dans la notice (ex: 223 5230 pour la pompe). Vous pouvez aussi commander en ligne sur des sites spécialisés.

Comment remplacer la cellule photo-électrique ?

Débranchez l'appareil. Retirez le support de cellule (réf. 223 4841) et déconnectez les câbles. Installez la nouvelle cellule (réf. 223 4840) et rebranchez. Remettez le support en place.

Que signifie le voyant de surchauffe ?

Le thermostat de surchauffe (réf. 223 5270) s'est déclenché. Attendez que l'appareil refroidisse, puis réarmez manuellement le thermostat. Si le problème se répète, vérifiez la circulation d'air et les filtres.

Peut-on utiliser l'appareil en ventilation seule ?

Oui, l'appareil dispose d'une fonction ventilation indépendante. Placez l'interrupteur en position ventilation (si disponible). Consultez le tableau de commande pour les réglages.

Quel type de fioul utiliser ?

Utilisez du fioul domestique standard (gazole). Ne pas utiliser de biocarburant non homologué. Le réservoir est conçu pour ce type de combustible.

Comment purger l'air de la pompe à fioul ?

Dévissez légèrement le bouchon de purge (près de la pompe) jusqu'à ce que du fioul s'écoule sans bulles. Refermez. Si nécessaire, amorcez la pompe manuellement. Consultez la notice pour les détails.

MODE D'EMPLOI GF 25-3 AC S.PLUS

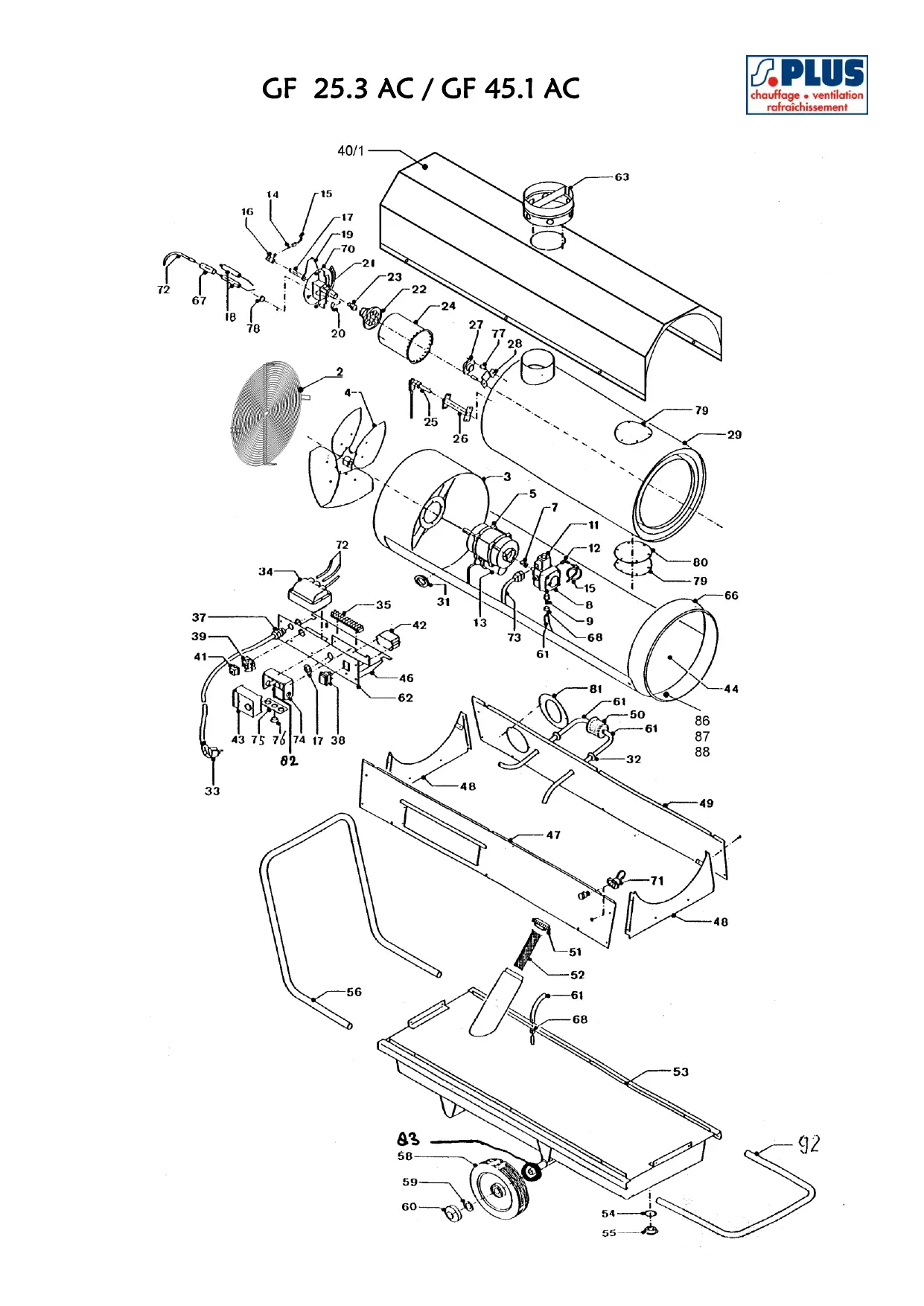

GF 75.2 AC PLUS chauffage · ventilation · rafraîchissement

N° Rep.	Désignation	GF 25.3 AC	GF 45.1 AC	GF 75.2 AC
1	Capot supérieur
2	Grille arrière		223 5145
3	Logement du ventilateur
4	Hélice		223 5090	223 5160
5	Moteur	223 5180	223 5220	223 5220
6	Joint de bouchon de vidange	223 5232	223 5232	223 5232
7	Accouplément de la pompe		223 5243	223 5243
8	Pompe	223 5230	223 5230	223 5230
9	Adapteur de tuyau	223 5244	223 5244	223 5244
10	Support
11	Vanne électro-magnétique / Bobine	223 5470	223 5470	223 5470
12	Coude MM sortie pompe	223 5523	223 5523	223 5523
13	Condensateur	223 5752	223 5751	223 5751
14	Bicône 4 mm	233 5523	233 5523	233 5523
15	Tube	223 5522	223 5522	223 5522
16	Accouplement
17	Joint de tube
18	Électrode		223 4860	223 4860
19	Prise d'air
20	Anneau d'électrode
21	Porteur de giclaur
22	Volet du giclaur
23	Giclaur	223 4870	223 4880	223 4910
24	Tête du brûleur
25	Cellule photo-électrique	223 4840	223 4840	223 4840
26	Support cellule photo-électrique	223 4841	223 4841	223 4841
27	Thermostat de refroidissement	223 5380	223 5380	223 5380
28	Anneau de thermostat
29	Chambre de combustion		223 5721
30	Virole de refroidissement
31	Protection, grande
32	Protection, petite
33	Câble avec prise	223 5305	223 5305	223 5305
34	Transformateur	223 5390	2235390	2235390
35	Bande de connection
36	Anneau transformateur
37	Guide pour cable
38	Interrupteur	223 5460	223 5460	223 5460
39	Connection de thermostat	223 5290	223 5290	223 5290
40	Couvercle
41	Pont thermostat	223 5360	223 5360	223 5360
42	Relais auxiliaire	223 5430	223 5430	223 5430
43	Relais de brûleur	223 4830	223 4830	223 4830
44	Virole inférieure
45	Câbles électriques
46	Anneau pour relais
47	Plaque, droite
48	Support
49	Plaque, gauche
50	Filtre fioul	223 4800	223 4800	223 4800

N°Rep.	Désignation	GF 25.3 AC	GF 45.1 AC	GF 75.2 AC
51	Bouchon du réservoir	223 5280	223 5280	223 5280
52	Filtre du réservoir	223 5300	223 5800	223 5300
53	Réserveur
54	Joint de bouchon de vidange	223 5282	223 5282	223 5282
55	Bouchon de vidange	223 5283	223 5283	223 5283
56	Barre à pousser			223 5725
57	Chàssis
58	Roue
59	Anneau de fixation
60	Vidange
61	Tube de fioul
62	Tableau de manœuvre
63	Cheminée		223 5702	223 5703
64	Collier
65	Cône inférieur
66	Cône supérieur
67	Tuyau
68	Collier / tuyau fioul GF	223 5707	223 5707	223 5707
69	Support de roue
70	Disque de tête de brûleur
71	Thermostat max.
72	Câble d'électrode	223 4851	223 4851	223 4851
73	Câble d'électrovanne	223 5501	223 5501	223 5501
74	Support relais du brûleur
75	Plaque écrous de serrage
76	Bouchon de blinding
77	Entretoise thermostat de refroidissement		223 5381	223 5381
78	Protection, petite
79	Trappe de visite échangeur	223 5706	223 5706	223 5706
80	Joint de trappe de visite	223 5705	223 5705	223 5705
81	Cache tuyau de réservoir
82	Condensateur
83	Rondelles plates
84
85	Collier de serrage
86	Thermostat de surchauffe	223 5270	223 5480	223 5480
87	Anneau de thermostat
88	Câble de thermostat
89
90	Écrou de bicône	223 5708	223 5708	223 5708
91	Douille d'écart
92	Bourrelet
93	Capuchon
94	Plaque de la mise à la terre
95	Anneau
96
97	Entretoise thermostat de refroidissement	223 5381		223 5381
98	Plaque isolante
99	Porte-fusible
100	Fusible
101	Plaque d'air
