| Type de produit | Chauffage industriel au fioul |
| Marque | S.PLUS |
| Modèle | EF 35 CA |
| Alimentation électrique | 230 V ~ 50 Hz (estimation) |
| Système de chauffage | Brûleur à fioul avec gicleur et électrodes |
| Pompe à fioul | Oui (réf. 227 5295) |
| Cellule photoélectrique | Oui (réf. 227 5291) pour détection de flamme |
| Thermostat de sécurité | Oui (réf. 227 5293) |
| Fusible | Oui (réf. non précisée) |
| Réservoir intégré | Oui (réf. bouchon 227 1044) |
| Filtre à fioul | Oui (réf. filtre complet 227 1040) |
| Mobilité | Oui, avec roues et poignée |
| Pièces détachées disponibles | Oui, nombreuses références listées dans la notice |
| Réparabilité | Modulaire, accès aux composants facilité |
| Nombre de pages de la notice | 1 page |
FOIRE AUX QUESTIONS - EF 35 CA S.PLUS
Comment démarrer le chauffage EF 35 CA ?
Assurez-vous que le réservoir contient du fioul. Branchez l'appareil sur une prise 230V. Appuyez sur l'interrupteur (réf. 227 5226) pour allumer. Le brûleur s'enclenche et la flamme est détectée par la cellule photoélectrique.
Que faire si le chauffage ne s'allume pas ?
Vérifiez l'alimentation électrique et le fusible (rep 27). Assurez-vous que le thermostat de sécurité (rep 74) n'a pas déclenché. Contrôlez le réarmement (rep 29) si nécessaire.
Comment nettoyer le filtre à fioul ?
Dévissez le bocal du filtre (réf. 227 1041). Retirez la cartouche filtre (réf. 227 1040) et nettoyez-la ou remplacez-la. Revissez le bocal en vérifiant les joints.
Quand remplacer le gicleur ?
Le gicleur (réf. 227 5162) doit être remplacé tous les ans ou en cas de flamme jaune ou de suie. Utilisez un modèle adapté.
Comment vérifier les électrodes ?
Les électrodes (réf. 227 5021) doivent être propres et écartées de 3 à 5 mm. Nettoyez-les avec une brosse fine si encrassées.
Pourquoi la flamme s'éteint-elle après quelques secondes ?
Cela peut venir d'un problème de cellule photoélectrique (rep 16) sale ou défectueuse. Nettoyez la cellule ou remplacez-la. Vérifiez aussi la pompe à fioul (rep 9) et les filtres.
Comment purger la pompe à fioul ?
Desserrez le raccord de la pompe (rep 11) pour laisser l'air s'échapper. Actionnez la pompe manuellement ou électriquement jusqu'à ce que du fioul sorte sans bulles.
Où trouver les pièces détachées ?
Les pièces détachées sont identifiées par des codes (ex: 227 5231 pour l'hélice). Vous pouvez les commander auprès du fabricant S.PLUS ou de revendeurs agréés.
Quelle est la capacité du réservoir ?
La capacité n'est pas précisée dans la notice, mais elle est conçue pour un usage industriel. Remplissez sans dépasser le niveau maximal indiqué sur le réservoir.
Comment entretenir la chambre de combustion ?
Nettoyez régulièrement la chambre de combustion (rep 67) et la cheminée (rep 70) pour éviter l'accumulation de suie. Utilisez une brosse métallique.
Questions des utilisateurs sur EF 35 CA S.PLUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chauffage industriel au format PDF gratuitement ! Retrouvez votre notice EF 35 CA - S.PLUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EF 35 CA de la marque S.PLUS.

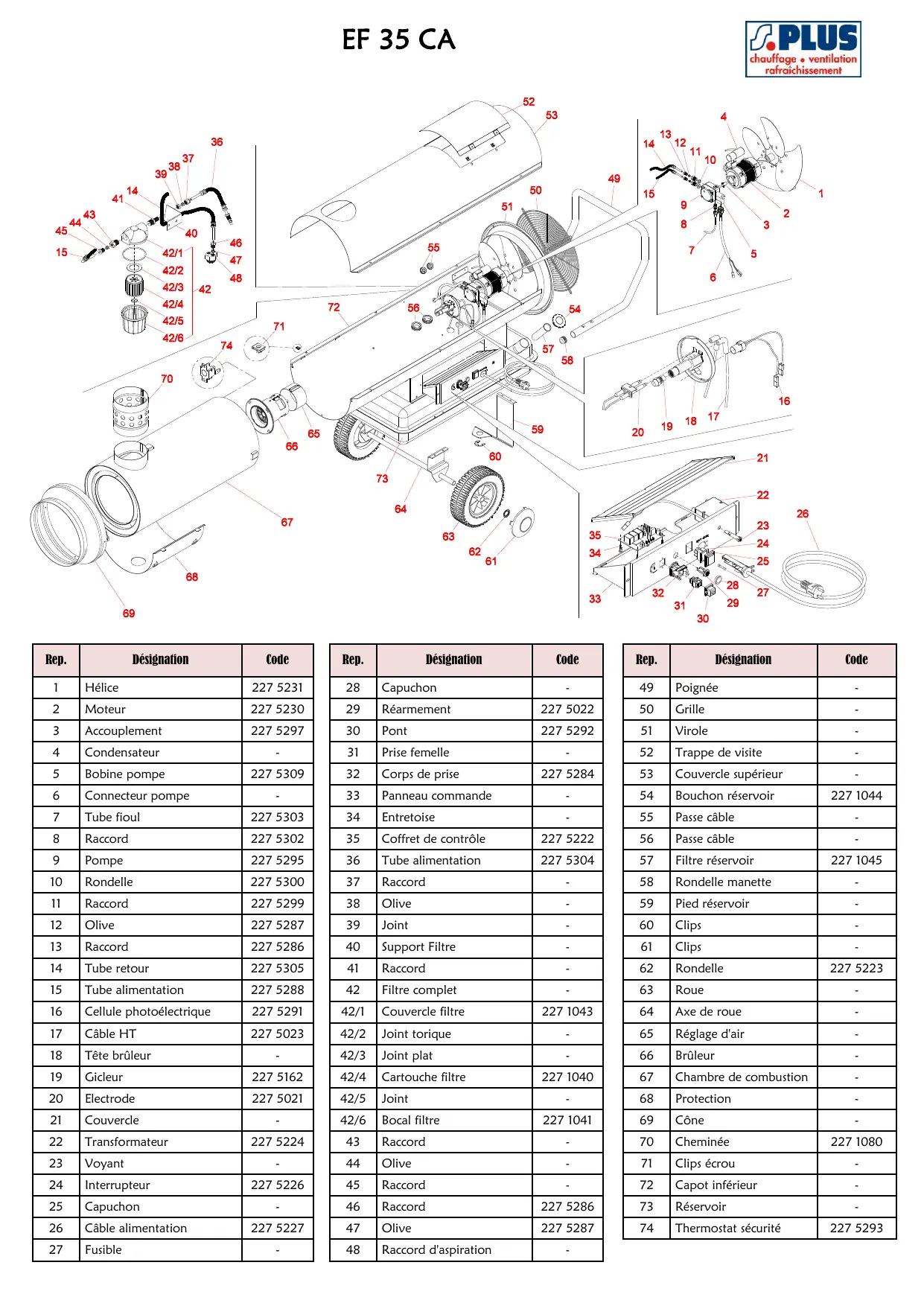

MODE D'EMPLOI EF 35 CA S.PLUS
| Rep. | Désignation | Code |
| 1 | Hélice | 227 5231 |
| 2 | Moteur | 227 5230 |
| 3 | Accouplement | 227 5297 |
| 4 | Condensateur | - |
| 5 | Bobine pompe | 227 5309 |
| 6 | Connecteur pompe | - |
| 7 | Tube fioul | 227 5303 |
| 8 | Raccord | 227 5302 |
| 9 | Pompe | 227 5295 |
| 10 | Rondelle | 227 5300 |
| 11 | Raccord | 227 5299 |
| 12 | Olive | 227 5287 |
| 13 | Raccord | 227 5286 |
| 14 | Tube-retour | 227 5305 |
| 15 | Tube alimentation | 227 5288 |
| 16 | Cellule photoélectrique | 227 5291 |
| 17 | Câble HT | 227 5023 |
| 18 | Tête brûleur | - |
| 19 | Gicleur | 227 5162 |
| 20 | Electrode | 227 5021 |
| 21 | Couvercle | - |
| 22 | Transformateur | 227 5224 |
| 23 | Voyant | - |
| 24 | Interrupteur | 227 5226 |
| 25 | Capuchon | - |
| 26 | Câble alimentation | 227 5227 |
| 27 | Fusible | - |
| Rep. | Désignation | Code |
| 28 | Capuchon | - |
| 29 | Réarmement | 227 5022 |
| 30 | Pont | 227 5292 |
| 31 | Prise femelle | - |
| 32 | Corps de prise | 227 5284 |
| 33 | Panneau commande | - |
| 34 | Entretoise | - |
| 35 | Coffret de contrôle | 227 5222 |
| 36 | Tube alimentation | 227 5304 |
| 37 | Raccord | - |
| 38 | Olive | - |
| 39 | Joint | - |
| 40 | Support Filtre | - |
| 41 | Raccord | - |
| 42 | Filtre complet | - |
| 42/1 | Couvercle filtre | 227 1043 |
| 42/2 | Joint torque | - |
| 42/3 | Joint plat | - |
| 42/4 | Cartouche filtre | 227 1040 |
| 42/5 | Joint | - |
| 42/6 | Bocal filtre | 227 1041 |
| 43 | Raccord | - |
| 44 | Olive | - |
| 45 | Raccord | - |
| 46 | Raccord | 227 5286 |
| 47 | Olive | 227 5287 |
| 48 | Raccord d'aspiration | - |
| Rep. | Désignation | Code |
| 49 | Poiignée | - |
| 50 | Grille | - |
| 51 | Virole | - |
| 52 | Trappe de visite | - |
| 53 | Couvercle supérieur | - |
| 54 | Bouchon réservoir | 227 1044 |
| 55 | Passe câble | - |
| 56 | Passe câble | - |
| 57 | Filtre réservoir | 227 1045 |
| 58 | Rondelle manette | - |
| 59 | Pied réservoir | - |
| 60 | Clips | - |
| 61 | Clips | - |
| 62 | Rondelle | 227 5223 |
| 63 | Roue | - |
| 64 | Axe de roue | - |
| 65 | Réglage d'air | - |
| 66 | Brûleur | - |
| 67 | Chambre de combustion | - |
| 68 | Protection | - |
| 69 | Cône | - |
| 70 | Cheminée | 227 1080 |
| 71 | Clips écrou | - |
| 72 | Capot inférieur | - |
| 73 | Réserveir | - |
| 74 | Thermostat sécurité | 227 5293 |
