| Type de produit | Brûleur fioul pour chauffage industriel |
| Marque | S.PLUS |
| Modèle | EF 55 CA |
| Alimentation électrique | 230 V / 50 Hz (estimation) |
| Combustible | Fioul domestique |
| Puissance | Environ 50 kW (estimation) |
| Dimensions (L x l x H) | Environ 80 x 50 x 90 cm (estimation) |
| Poids | Environ 60 kg (estimation) |
| Allumage | Électrode haute tension avec transformateur |
| Réservoir intégré | Oui, capacité environ 50 L (estimation) |
| Sécurité | Thermostat de sécurité (réf. 227 5293), cellule photoélectrique, fusible |
| Entretien | Nettoyage régulier du filtre, du gicleur et de la cellule photoélectrique |
| Pièces détachées disponibles | Oui, nombreuses pièces listées dans la notice (pompe, gicleur, électrode, etc.) |
| Réparabilité | Facile grâce à la liste de pièces détachées avec codes |
| Utilisation | Chauffage industriel d'appoint ou principal |
FOIRE AUX QUESTIONS - EF 55 CA S.PLUS
Quel type de fioul utiliser pour le brûleur EF 55 CA ?
Utilisez du fioul domestique standard (gazole non routier).
Comment allumer l'appareil ?
Assurez-vous que le réservoir est plein et que l'interrupteur est en position marche. L'allumage est automatique via une électrode haute tension et un transformateur.
Que faire si le brûleur ne s'allume pas ?
Vérifiez le fusible, la cellule photoélectrique (propreté), l'arrivée de fioul et le thermostat de sécurité. Consultez la notice pour le réarmement (pièce 29).
Comment nettoyer le filtre à fioul ?
Dévissez le bocal du filtre (réf. 42), retirez la cartouche (42/4) et nettoyez-la au solvant. Remontez en vérifiant les joints.
Où trouver les pièces de rechange ?
Les pièces sont disponibles chez les revendeurs spécialisés. Utilisez les codes pièces de la notice pour commander (ex: gicleur 227 5161, pompe 227 5295).
Quelle est la fréquence d'entretien recommandée ?
Avant chaque saison de chauffe, nettoyez le gicleur, le filtre et la cellule. Vérifiez les électrodes et le transformateur.
Le chauffage produit de la fumée noire, que faire ?
Cela indique généralement une mauvaise combustion. Nettoyez le gicleur, vérifiez le réglage d'air (pièce 65) et la pression du fioul.
Puis-je utiliser l'appareil en intérieur ?
Oui, mais assurez une ventilation adéquate pour l'arrivée d'air et l'évacuation des fumées via la cheminée (pièce 70). Respectez les normes en vigueur.
Comment réarmer le thermostat de sécurité ?
Localisez le bouton de réarmement (pièce 29) sur le thermostat (74). Appuyez dessus après avoir identifié et résolu la cause du déclenchement.
La notice est-elle disponible en français ?
Oui, la notice est disponible en français sur notice-facile.com. Vous pouvez la télécharger gratuitement au format PDF.
Questions des utilisateurs sur EF 55 CA S.PLUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chauffage industriel au format PDF gratuitement ! Retrouvez votre notice EF 55 CA - S.PLUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EF 55 CA de la marque S.PLUS.

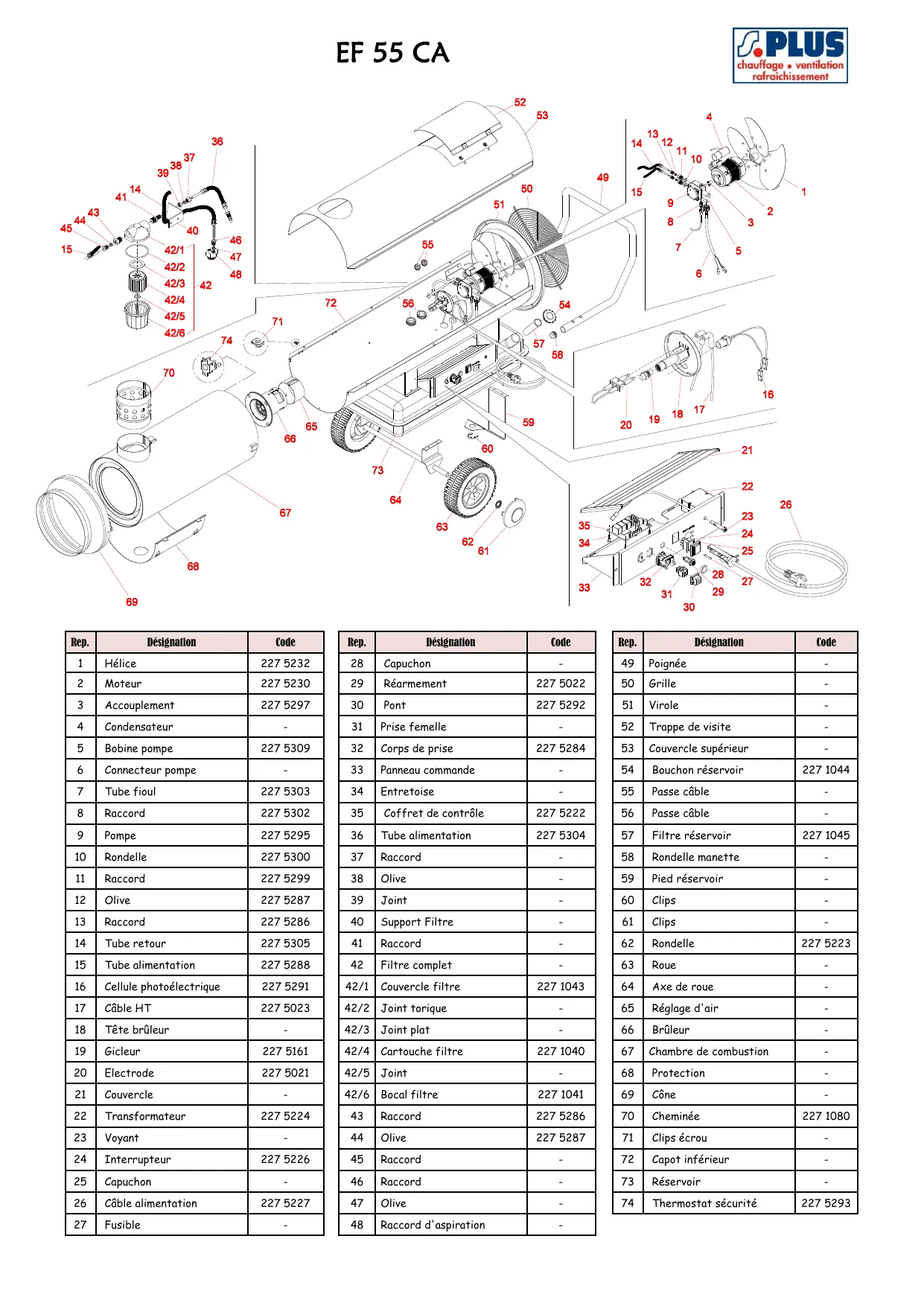

MODE D'EMPLOI EF 55 CA S.PLUS
| Rep. | Désignation | Code |
| 1 | Hélice | 227 5232 |
| 2 | Moteur | 227 5230 |
| 3 | Accouplement | 227 5297 |
| 4 | Condensateur | - |
| 5 | Bobine pompé | 227 5309 |
| 6 | Connecteur pompé | - |
| 7 | Tube fioul | 227 5303 |
| 8 | Raccord | 227 5302 |
| 9 | Pompe | 227 5295 |
| 10 | Rondelle | 227 5300 |
| 11 | Raccord | 227 5299 |
| 12 | Olive | 227 5287 |
| 13 | Raccord | 227 5286 |
| 14 | Tube retour | 227 5305 |
| 15 | Tube alimentation | 227 5288 |
| 16 | Cellule photoélectrique | 227 5291 |
| 17 | Câble HT | 227 5023 |
| 18 | Tête brûleur | - |
| 19 | Gicleur | 227 5161 |
| 20 | Electrode | 227 5021 |
| 21 | Couvercle | - |
| 22 | Transformateur | 227 5224 |
| 23 | Voyant | - |
| 24 | Interrupteur | 227 5226 |
| 25 | Capuchon | - |
| 26 | Câble alimentation | 227 5227 |
| 27 | Fusible | - |
| Rep. | Désignation | Code |
| 28 | Capuchon | - |
| 29 | Réarmement | 227 5022 |
| 30 | Pont | 227 5292 |
| 31 | Prise fémelle | - |
| 32 | Corps de prise | 227 5284 |
| 33 | Panneau commande | - |
| 34 | Entretоise | - |
| 35 | Coffret de contrôle | 227 5222 |
| 36 | Tube alimentation | 227 5304 |
| 37 | Raccord | - |
| 38 | Olive | - |
| 39 | Joint | - |
| 40 | Support Filtre | - |
| 41 | Raccord | - |
| 42 | Filtre complet | - |
| 42/1 | Couvercle filtre | 227 1043 |
| 42/2 | Joint torque | - |
| 42/3 | Joint plat | - |
| 42/4 | Cartouche filtre | 227 1040 |
| 42/5 | Joint | - |
| 42/6 | Bocal filtre | 227 1041 |
| 43 | Raccord | 227 5286 |
| 44 | Olive | 227 5287 |
| 45 | Raccord | - |
| 46 | Raccord | - |
| 47 | Olive | - |
| 48 | Raccord d'aspiration | - |
| Rep. | Désignation | Code |
| 49 | Poinnée | - |
| 50 | Grille | - |
| 51 | Virole | - |
| 52 | Trappe de visite | - |
| 53 | Couvercle supérieur | - |
| 54 | Bouchon réservoir | 227 1044 |
| 55 | Passe câble | - |
| 56 | Passe câble | - |
| 57 | Filtre réservoir | 227 1045 |
| 58 | Rondelle manette | - |
| 59 | Pied réservoir | - |
| 60 | Clips | - |
| 61 | Clips | - |
| 62 | Rondelle | 227 5223 |
| 63 | Roue | - |
| 64 | Axe de roue | - |
| 65 | Réglage d'air | - |
| 66 | Brûleur | - |
| 67 | Chambre de combustion | - |
| 68 | Protection | - |
| 69 | Cône | - |
| 70 | Cheminée | 227 1080 |
| 71 | Clips écrou | - |
| 72 | Capot inférieur | - |
| 73 | Réserveir | - |
| 74 | Thermostat sécurité | 227 5293 |
