ECO 15 M - Générateur d'air chaud S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur d'air chaud à combustion directe
Marque	S.PLUS
Modèle	ECO 15 M
Puissance thermique	13760 Kcal/h (16 kW)
Consommation de gaz	1,17 kg/h
Pression de gaz	1 bar
Alimentation électrique	230 V – 50 Hz – 43 W
Débit d'air	350 m³/h
Dimensions (L × P × H)	434 × 218 × 335 mm
Poids	7,5 kg
Niveau sonore à 1 m	60,6 dBA
Carburant	Gaz propane (bouteille ou citerne)
Volume minimal de la pièce	100 m³
Distance de sécurité (sortie air chaud)	3 mètres minimum de tout mur ou plafond inflammable
Sécurité	Thermocouple de contrôle de flamme, sécurité surchauffe, sécurité rupture tuyau gaz
Mobilité	Poignée de transport, déplacement manuel
Utilisation	Chauffage direct de locaux (non habitation, non ERP)
Fonction ventilation seule	Oui, sans raccordement gaz
Entretien	Nettoyage périodique de la chambre de combustion, brûleur et ventilateur
Pièces détachées	Utiliser uniquement détendeur, tuyau et pièces d'origine S.PLUS

FOIRE AUX QUESTIONS - ECO 15 M S.PLUS

Comment allumer le générateur ECO 15 M ?

Ouvrez la bouteille de gaz, poussez le bouton de la vanne stop-gaz, mettez l'interrupteur sur ON (position 1). Maintenez le bouton de sécurité (repère 3) enfoncé et appuyez par à-coups sur le bouton piézo (repère 1) jusqu'à l'allumage. Maintenez le bouton de sécurité enfoncé encore 15 à 20 secondes, puis relâchez.

Quel type de gaz utiliser ?

Le générateur est prévu pour fonctionner au gaz propane (bouteille ou citerne). Ne pas utiliser d'autre gaz.

Puis-je utiliser l'appareil en ventilation seule ?

Oui, sans raccorder l'alimentation gaz. Placez simplement l'interrupteur sur ON pour la ventilation, sur OFF pour l'arrêt.

Quelles sont les sécurités intégrées ?

L'appareil est équipé d'un thermocouple qui coupe le gaz si la flamme s'éteint, d'une sécurité de surchauffe et d'une sécurité rupture de tuyau gaz.

Comment arrêter l'appareil ?

Placez l'interrupteur sur OFF (0), fermez le robinet d'alimentation gaz, puis débranchez la fiche électrique.

Quel volume de pièce est nécessaire ?

Le volume de la pièce ne doit pas être inférieur à 100 m³. Ne pas utiliser dans un sous-sol ou en dessous du niveau du sol.

Que faire si la flamme s'éteint après avoir relâché le bouton de sécurité ?

Vérifiez que le thermocouple est bien chauffé par la flamme et que le raccord au bloc sécurité est serré. Si nécessaire, remplacez le thermocouple ou le bloc sécurité.

Comment entretenir le générateur ?

Avant toute opération, fermez le gaz, arrêtez l'appareil et débranchez-le. Nettoyez périodiquement la chambre de combustion, le brûleur et le ventilateur.

Puis-je utiliser l'appareil dans une habitation ?

Non, l'utilisation de cet appareil n'est pas autorisée dans les Établissements Recevant du Public ni dans les locaux d'habitation.

Quelle bouteille de propane utiliser ?

Une bouteille de 13 kg est suffisante pour l'ECO 15 M et offre environ 13 heures d'autonomie. Plusieurs bouteilles peuvent être jumelées.

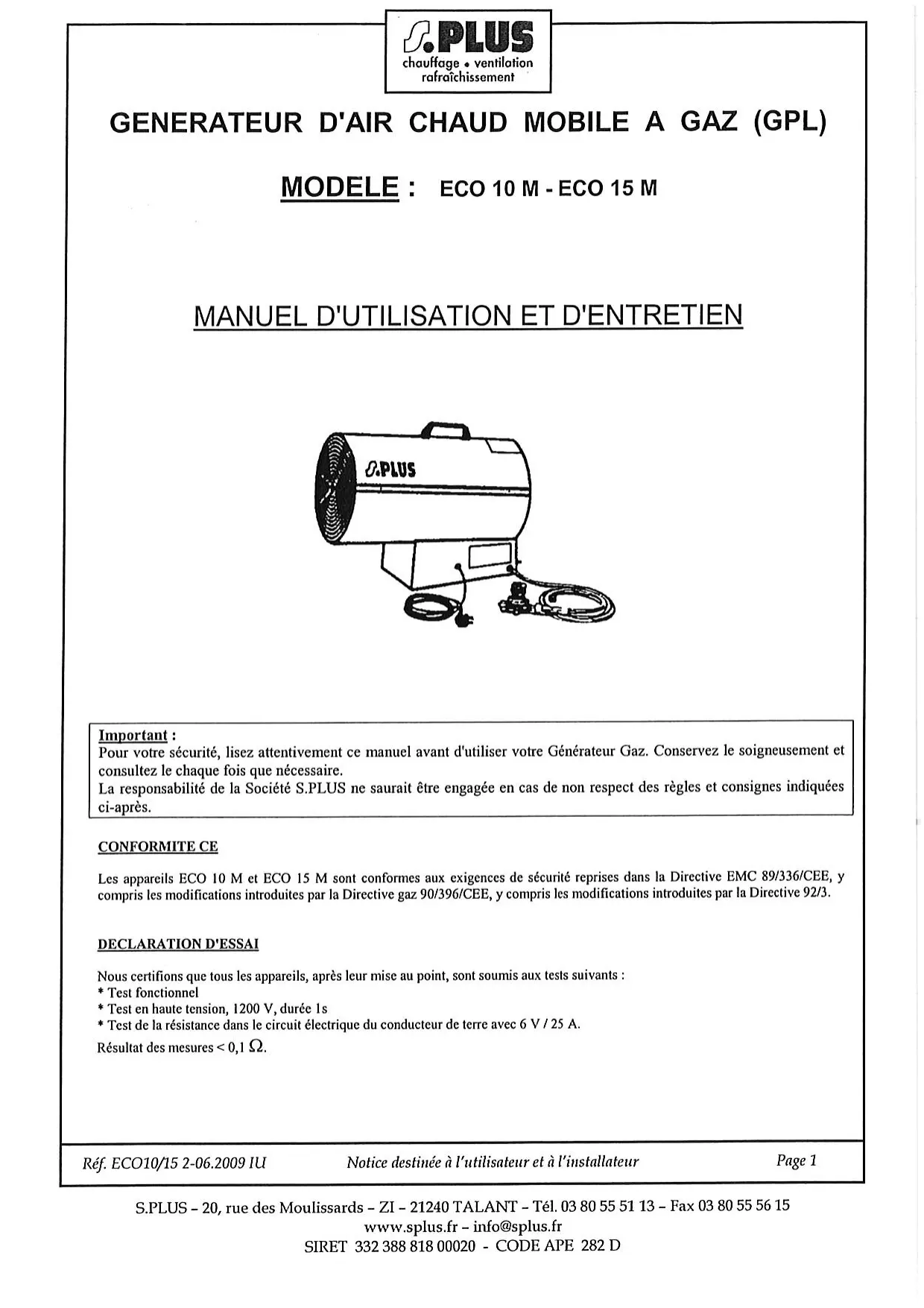

MODE D'EMPLOI ECO 15 M S.PLUS

Pour toute sécurité, lisez attentivement ce manuel avant d'utiliser votre Générateur Gaz. Conservez-le soigneusement et consultez-le chaque fois que nécessaire.

La responsabilité de la Société S. PLUS ne saurait être engagée en cas de non-respect des règles et consignes indiquées ci-après.

CONFORMITE CE

Les appareils ECO 10 M et ECO 15 M sont conformes aux exigences de sécurité reprises dans la Directive EMC 89/336/CEE, y compris les modifications introduites par la Directive gaz 90/396/CEE, y compris les modifications introduites par la Directive 92/3.

Declaration d'essai

Nous certifions que tous les appareils, après leur mise au point, sont soumis aux tests suivants :

• Test fonctionnel
• Test de la résistance dans le circuit électrique du conducteur de terre avec 6 V / 25 A.

Résultat des mesures < 0.1Ω

Notice destinée à l'utilisateur et à l'installateur

I-description:

Les Générateurs Gaz type ECO sont des appareils de chauffage à combustion directe. L'échange thermique est réalisé grâce au ventilateur qui fait passer l'air sur le brûleur. Ils doivent être installés sur le lieu à chauffer. Ils sont équipés de :

• Sécurité de rupture du tuyau d'alimentation gaz,
• Sécurité de surchauffe,
• Contrôle de flamme par thermocouple.

Munis d'une poignée de transport, ils sont mobiles et peuvent être déplacés aisément selon les besoins.

Caractéristiques techniques

Modèle	PuisanceThermique(Kcal/h)	PuisanceThermique(kW)	ConsummationGaz(Kg/h)	PressionGaz(bar)	Alimentation électricne			Débitd'air(m3/h)	Dimension(L - P - H)(mm)	Niveausonore à 1 m(dBA)	Poids(Kg)
					Tension(V)	Fréquence(Hz)	Puisance(V - A)
ECO 10 M	9460	11	0,78	0,3	230	50	43	350	394x218x355	55.9	7,2
ECO 15 M	13760	16	1,17	1	230	50	43	350	434x218x335	60,6	7,5

III - Recommandations generales:

Ces Générateurs d'air chaud sont prévus pour fonctionner au gaz propane.

L'installation et l'utilisation de ces appareils doivent respecter les réglementations et les lois en vigueur relatives à leur utilisation (en particulier, notez que l'emploi de ces appareils n'est pas autorisé dans les Établissements Recevant du Public et dans les locaux d'habitation).

En outre, vous ne devez vous assurer que :

• les instructions contenues dans ce livre soient suivies scrupuleusement,
• le générateur ne soit pas installé dans un lieu où il y aurait des risques d'explosion ou d'incendie,
• il n'y ait pas de matériaux inflammables stockés à côté de l'appareil,
• des mesures suffisantes pour la prévention des incendies aient été prévues,
• l'aération soit garantie et suffisante aux nécessités de ce générateur,
• il n'y ait pas d'obstacles ou d'obstructions à l'aspiration et/ou à la sortie de l'air, tels des toiles, des couvertures ou des objets encombrants posés sur l'appareil ou à côté,
• les bouteilles de gaz soient disposées conformément aux dispositions de lois en vigueur et en particulier qu'elles ne soient pas exposées ni à la chaleur, ni à des températures inférieures à -10°C,
• un placement fixe pour l'appareil soit prévu,
• le générateur soit surveillé régulièrement durant son utilisation et contrôle avant sa mise en marche,
• le ventilateur tourne librement au début de chaque période d'utilisation, avant de brancher la fiche à la prise de courant,
• À la fin de chaque période d'utilisation, l'alimentation électrique soit coupée,

N'utilisez que le detendeur, PIECES et TUYAU gaz d'origine,

• ne pas dépasser 100W / m³ en considérant le volume vide. Le volume de la pièce ne doit pas être inférieur à 100m³
• ne pas utiliser le générateur dans des sous-sols ou en-dessous du niveau du sol,
• L'alimentation gaz de l'appareil doit être munie d'une vanne d'arrêt (robinet de la bouteille ou vanne sur tuyauterie le cas échéant),
• le remplacement de la bouteille de gaz doit être effectué selon les normes de sécurité et en absence de flammes,
• le tuyau de gaz ne doit pas être soumis à des efforts de torsion,
• La bouche de sortie de l'air chaud doit se trouver à une distance de 3 mètres minimum de n'importe quel mur ou plafond inflammable et ne doit pas être dirigée vers la bouteille de gaz,
• en cas de fonctionnement défectueux, consulter votre service après-vente.

- Alimentation gaz :

Le débit gaz du générateur est indiqué ci-dessus. Ce générateur est prévu pour être alimenté par bouteilles de propane.

Bouteilles:

Une bouteille de propane de 13kg suffit pour alimenter un ECO 10M ou un ECO 15M. Toutefois, pour obtenir une autonomie de fonctionnement plus grande, plusieurs bouteilles peuvent être jumelées (1 bouteille de 13kg donne environ 13 h de fonctionnement pour un ECO 15M ).

Citerne :

Assurez-vous de disposer d'une pression "industrielle" 3 bars ou contactez votre fournisseur de propane.

Raccordement électrique

Le Générateur doit être raccordé à une prise électrique 230 V monophasée + terre de puissance adaptée (voir puissance tableau caractéristiques techniques paragraphe II).

La ligne électrique d'alimentation du générateur doit être pourvue d'une prise de terre et d'un interrupteur magnéto-thermique différentiel.

Raccordement gaz :

Les Générateurs ECO 10 M et ECO 15 M sont livrés avec tuyau de raccordement gaz, vanne de sécurité stop-gaz, détendeur fixe 0,3 ou 1 bar suivant les modèles.

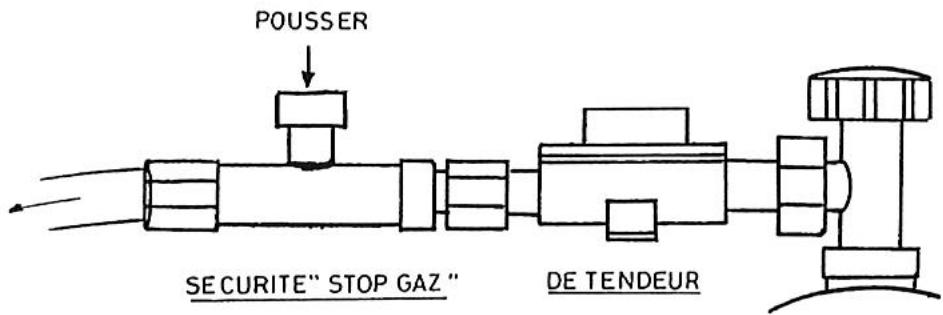

Raccorder dans l'ordre générateur - tuyau - vanne de sécurité stop-gaz - détendeur - bouteille de gaz. Vérifier l'étanchéité des raccords à l'aide d'eau savonneuse.

Tous les raccords ont un filetage à gauche. Ne jamais vérifier l'étanchéité des raccords avec une flamme.

Avant toute mise en marche, contrôle que les caractéristiques électriques du réseau d'alimentation correspondent aux indications données sur la plaque signalétique.

• ouvrir la bouteille ou la citerne gaz,

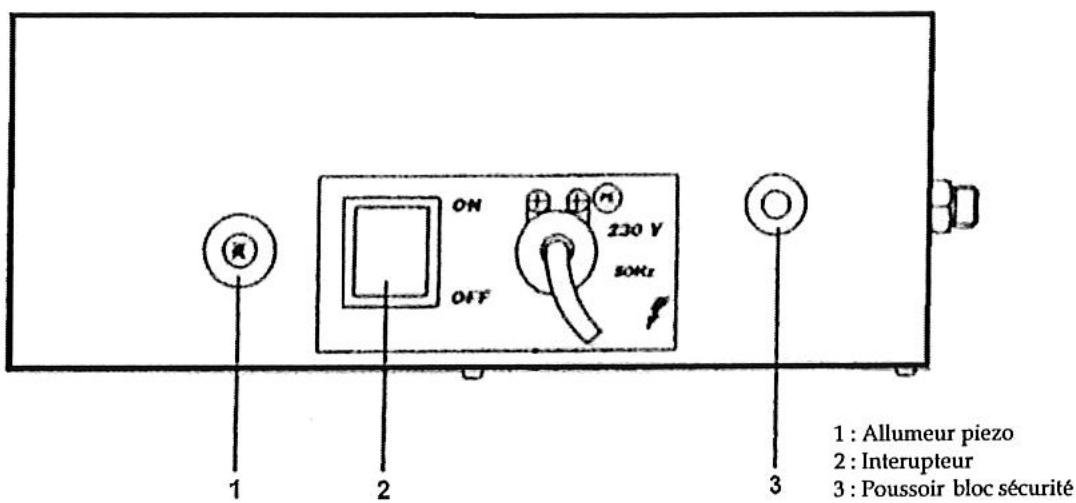

• pousser sur le bouton de la vanne de sécurité stop-gaz, -mettre l'interrupteur 2 sur la position marche (ON ou 1), le ventilateur tourne,
• Maintenir appuyé le bouton repère 3 (bloc sécurité) d'une main et de l'autre appuyer par à-coups sur le bouton repère 1 (piezo),
• le brûleur s'allume,
• maintenir le bouton repéré 3 appuyé pendant encore 15 à 20 secondes puis relâcher.

VI - ARRET

Pour arrêter le fonctionnement de l'appareil, positionner l'interrupteur (2) sur arrêt (OFF ou 0). Fermer le robinet d'alimentation gaz et enlever la fiche de la prise électrique.

Ne jamais raccorder le générateur gaz à une gaine de soufflage ou d'aspiration.

Vii-ventilation

Les Générateurs S. PLUS peuvent être utilisées en ventilation seule. Dans ce cas, ne pas raccorder l'alimentation gaz. Placer l'interrupteur 2 sur ON ou 1 pour le démarrage et sur OFF ou 0 pour l'arrêt.

VIII - Sécurité

Les générateurs ECO 10 M et ECO 15 M sont équipés d'un thermocouple de sécurité qui provoque l'interruption de l'alimentation du gaz si la flamme est instable ou si elle s'éteint. Un thermostat de surchauffe provoque l'interruption de l'alimentation du gaz si le générateur surchauffe, le ventilateur continue à fonctionner. Avant de remettre en fonction le générateur il faut contrôler et éliminer la cause qui a produit la surchauffe (par ex. obstruction de la bouche d'aspiration et/ou de la sortie de l'air, arrêt du ventilateur) et répéter les instructions spécifiques du paragraphe "MISE EN MARCHE" après refroidissement de l'appareil.

IX - Transport et deplacement

Les générateurs S. PLUS type ECO sont munis d'une poignée pour le transport. Tous les modèles peuvent être déplacés manuellement.

Attention:

Avant de déplacer l'appareil, il faut : - arrêter l'appareil selon les indications données au paragraphe précédent. - débrancher l'alimentation électrique en enlevant la fiche de la prise de courant. - débrancher le tuyau d'alimentation gaz. - attendre que le générateur soit froid.

X-entretien

Pour un fonctionnement régulier du générateur, il est nécessaire de nettoyer périodiquement la chambre de combustion, le bruleur et le ventilateur.

Attention:

Avant de commencer une quelconque opération d'entretien, il faut : -fermer la bouteille de gaz, -arrêter le générateur selon les indications du paragraphe précédent, -débrancher l'alimentation électrique en enlevant la fiche de la prise de courant, -débrancher le tuyau d'alimentation gaz, -attendre que le générateur soit froid.

TABLEEAU DE DEPANNAGE

PANNES EVENTUELLES	CAUSES POSSIBLES
Le moteur ne démarre pas	1-2-3
Le ventilateur tourne, mais l'alimentation du gaz est bloquée ou la flamme ne s'allume pas	4-5-7-8-9
La flamme s'éteint après avoir relachué le bouton du bloc sécurité	8-10
L'alimentation du gaz est interrompu. La flamme s'éteint	6-7-11
Le générateur consomme trop de gaz	11-12
Le générateur ne s'accête pas	3-13

REPARATION DES PANNES
CAUSES		SOLUTIONS
1	Mauvaise connection électrique	Contrôr le branchement et la tension du réseau
2	Moteur surchauffé (le ventilateur tourne mal ou est bloqué)	Contrôr le moteur et le ventilateur et les réalisner, si nécessaire
3	Interrupteur défaillant	Fermer l'alimentation du gaz, déconnecter la fiche de courant et le replacer
4	Le gaz n'arrive pas à l'électrovanne	Contrôr que l'alimentation du gaz soit ouverteContrôr que la bouteille ne soit pas vide, pousser le bouton de la vanne stop-gaz
5	L'électrovanne ne s'ouvre pas	Contrôr l'électrovanneContrôr le branchement électriqueContrôr la sécurité de surchauffe
6	La grille du ventilateur est obstruée par des déchets	Enlever les déchets, nettoyer la grille
7	Sécurité de surchauffe enregistrre une surchauffe et arrête le générateur	Contrôr que les grilles d'aspiration et de sortie ne soient pas obstruéesContrôr que le local soit bien aéréContrôr que l'air chaud puisse sorting librement
8	Le brûleur s'éteint après relâchement du bouton du bloc sécurité	Thermocouple desserré côté bloc sécurité (le desserrer)Vérifier que le thermocouple soit bien chauffé par la flammeRemplacer le thermocouple ou son rupteur si nécessaireRemplacer le bloc sécurité si nécessaire
9	L'allumage ne fonctionne pas (pas d'étincelle)	Contrôr qu'il n'y ait pas un court circuit entre l'allumeur piézoelectrique et l'électrodeContrôr le réglage de l'électrode (voir schéma page 5)
10	Rupteur sur thermocouple défectueux	Nettoyer les contacts sur le rupteur ou le replacer
11	Régulateur de pression défectueux	Le changer
12	Fuites de gaz	Localiser la fuite avec de l'eau savonneuse et y remédier ou consulter votre installer
13	L'électrovanne ne se ferme pas	Fermer l'alimentation du gaz. Permettre au générateur de brûller le gaz dans le tuyau. Débrancher la prise. Démoner l'électrovanne, la nettoyer, la remonter ou bien la replacer
