Type de produit	Carte d'extension
Marque	ADS TECH
Modèle	DLX-181 DUAL LINK CARDBUS
Catégorie	Contrôleur FireWire/USB
Interface	CardBus (PCMCIA Type II)
Ports FireWire	2 ports IEEE 1394a (400 Mbps)
Ports USB	2 ports USB 2.0 (480 Mbps)
Débit FireWire	400 Mbps
Débit USB	480 Mbps
Systèmes d'exploitation supportés	Windows 98SE, Windows 2000, Windows ME, Windows XP
Processeur minimum	Intel Celeron 500 MHz ou AMD Athlon/Duron
RAM minimale	64 MB (128 MB recommandé)
Espace disque requis	200 MB pour l'application, 4 GB pour 20 min de vidéo DV
Carte vidéo requise	AGP ou PCI avec 4 MB de RAM
Carte son requise	Oui
Logiciel inclus	VideoStudio 7 SE (édition vidéo)
Contenu du paquet	Carte Dual-Link Cardbus, CD de pilotes et logiciel, adaptateur secteur, guide utilisateur
Alimentation	Par le bus CardBus
Fonctions principales	Ajout de 2 ports FireWire et 2 ports USB 2.0, support Plug and Play, permutation à chaud, capture et édition vidéo DV, création de VCD
Plug and Play	Oui
Permutation à chaud	Oui

FOIRE AUX QUESTIONS - DLX-181 DUAL LINK CARDBUS ADS TECH

Comment installer la carte DLX-181 Dual Link Cardbus ?

L'installation se fait en deux étapes : d'abord installez les pilotes à partir du CD fourni (étape 1), puis insérez la carte dans une fente CardBus disponible de votre ordinateur portable (étape 2). Veuillez consulter le guide d'installation pour plus de détails.

Quels systèmes d'exploitation sont compatibles avec cette carte ?

La carte est compatible avec Windows 98SE, Windows 2000, Windows ME et Windows XP. Les versions ultérieures comme Windows 7, 8 ou 10 ne sont pas officiellement supportées.

Puis-je brancher des périphériques USB 1.1 sur les ports USB 2.0 ?

Oui, les ports USB 2.0 sont rétrocompatibles avec les périphériques USB 1.1. Ils fonctionneront à la vitesse USB 1.1 (12 Mbps).

Comment connecter un caméscope numérique à la carte ?

Allumez votre caméscope en mode VCR/VTR, branchez le câble DV (fourni avec la carte ou le caméscope) sur l'un des ports FireWire de la carte, puis allumez le caméscope. Windows devrait le détecter automatiquement.

Que faire si Windows ne reconnaît pas la carte après l'installation ?

Assurez-vous d'avoir installé les pilotes avant d'insérer la carte. Vérifiez dans le Gestionnaire de périphériques que la carte apparaît sans point d'exclamation. Si nécessaire, réinstallez les pilotes ou essayez une autre fente CardBus.

Le logiciel VideoStudio 7 SE est-il inclus ?

Oui, VideoStudio 7 SE est fourni sur le CD de la carte. Il permet de capturer, éditer et exporter des vidéos DV, y compris la création de VCD.

Puis-je utiliser cette carte sur un ordinateur de bureau ?

Non, cette carte est conçue pour les ordinateurs portables dotés d'une fente CardBus (PCMCIA Type II). Pour un ordinateur de bureau, il faudrait une carte PCI ou PCIe.

Quelle est la différence entre les ports FireWire et USB ?

Les ports FireWire (IEEE 1394a) offrent un débit de 400 Mbps et sont idéaux pour les caméscopes numériques. Les ports USB 2.0 offrent 480 Mbps et conviennent aux disques durs externes, webcams, etc. Les deux sont disponibles sur cette carte.

Y a-t-il une alimentation externe nécessaire pour la carte ?

La carte elle-même est alimentée par le bus CardBus. Cependant, certains périphériques connectés peuvent nécessiter leur propre alimentation. Un adaptateur secteur est fourni avec la carte pour une utilisation éventuelle.

Comment créer un VCD avec VideoStudio 7 SE ?

Après avoir capturé votre vidéo, utilisez l'option 'Créer un fichier' et choisissez le format MPEG1. Ensuite, vous pouvez graver ce fichier sur un CD-R pour obtenir un VCD lisible sur la plupart des lecteurs DVD.

MODE D'EMPLOI DLX-181 DUAL LINK CARDBUS ADS TECH

Guide d'installation 20

Étape 1 : Installation des pilotes 21

Étape 2 : Installation du matériel 22

Étape 3 : Branchement des dispositifs 23

étape 4 Installez VideoStudio 7 SE 24

Ajoutez 2 ports firewire et 2 ports USB 2.0 à votre portable.

Utilisez la carte Dual-Link Cardbus et VideoStudio 7 SE (inclus) pour transférer la vente de votre caméoscope numérique à votre PC pour éditer la vente, pour ajouter des titres, effets, musique de fond et puis pour envoyer votre vidéo éditée de nouveau à votre enregistreur numérique ou créer un dossier MPEG1 que vous pouvez alors maîtriser en VCD que vous pouvez jouer sur la plupart des joueurs de DVD.

FireWire/1394 et USB 2.0 sont les derniers high-speed en technologie bus externe. Ceci signifie que vous pouvez immédiatement relier des dispositifs comme des caméscopes numériques ou Hard Drives FireWire à votre PC sans ouvrir la prise. FireWire offre Plug and Play et la permutation chaude des dispositifs. Branchez seulement votre caméscope, lancez le logiciel et vous êtes prêt à faire des films.

Caracteristiques du dual link:

• Branchement aux caméscopes numériques
• Branchement au PYRO 1394 WebCam
• Branchement au 1394 Hard Drives/USB 2.0 Drives
• Editez vidéo et renvoyez sur cassette
• Capturez des images still
• Créez des films DV ou des films VCD pour votre lecteur DVD
• 2 ports FireWire à 400 Mbps / 2 ports USB 2.0 à 480 Mbps
• Complètement conforme avec IEEE 1394a et USB 2.0 Plug and Play

Nécessite:

Intel Celeron 500 MHz ou plus - AMD Athlon ou Duron (toute vitesse) - Windows 98SE, Windows 2000, Windows ME ou Windows XP - Fente Cardbus disponible - 64 MB de RAM (128 MB ou plus recommandé) - Carte de son - Carte AGP ou PCI vidéo à 4 MB de RAM - Lecteur CD-ROM - 200 MB d'espace de disque dur pour les applications de capture et édition. - 4 GB d'espace de disque dur (20 minutes de vidéo DV)

Guide d'installation

1. Carte Dual-Link Cardbus
2. CD contenant des pilotes et VideoStudio 7 SE
3. Power Adapter
4. Guide d'utilisateur

Note : Si vous n'avez pas reçu un ou plusieurs des contenus énumérés ci-dessus à l'intérieur de votre paquet Dual-Link Cardbus, veuillez contacter s'il vous plaît le fournisseur ou ADS directement.

Ce que vous avez besoin pour installer le dual-link cardbus:

Fente Cardbus disponible - Portable - Windows 98 SE, CD Win ME, Windows 2000 ou CD Windows XP - CD Dual-Link

Utilisez votre carte PCI dual-link installés dans cet ordre:

étape 1: installation des pilotes

étape 2: installation du matériel

étape 3: branche les dispositifs

Installation des pilotes

←A←B

A. Installe les pilotes B. Installez VideoStudio 7 SE pour éditer la vidéo

Installation du matériel

image A

Étape 1

Localisez le port Cardbus disponible de votre portable et placez la carte dans la fente comme vous voyagez sur l'image A.

image B

Étape 2

Poussez la carte complètement dans la fente jusqu'à ce qu'elle soit bloquée (images B).

Branchement des dispositifs

Une fois que vous avez installé les conducteurs de caméscope, vous êtes prêt à relier votre caméscope au Dual-Link Cardbus. Suivez ces étapes pour assurer que le logiciel d'exploitation identifie votre caméscope et vous êtes familiar avec le conducteur de caméscope que votre système emploie.

1. Utilisez la source d’énergie externe fournie avec votre caméscope. Beaucoup de caméscopes n’ont pas assez de puissance utilisant la pile.
2. Allumez le caméscope ON sur le mode VCR/VTR.
3. Connectez le câble DV fourni avec le Dual-Link au port disponible sur la carte Dual-Link et votre caméscope.
4. Notre caméoscope sera identifié comme nouveau dispositif par Windows et le pilote du caméoscope sera chargé. Dans certains cas Windows aura besoin du Cd de Windows 98, WinME, WinXP ou Win2000 pour charger les autres dossiers nécessaires.

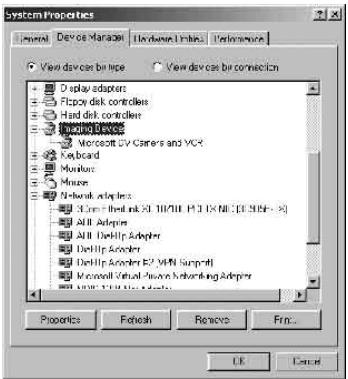

5. Ouvrez le gestionnaire de périphériques (Démarrer, Paramètres, Panneau de configuration, Propriétés Système). Vérifiez pour voir comment votre caméscope est énuméré. Si vous utilisez Win98 leur caméscope apparaîtra comme « caméscope 1394 DV » apparaît sous « le contrôleur de jeu, vidéo et son ». Vous utilisez le pilote caméscope de Texas Instruments. Si vous utilisez Win98SE, WinME, WinXP ou Win2000 leur caméscope apparaîtra sous le gestionnaire de périphériques comme « périphérique image », comme « camera DV ou magnétoscope »

Votre caméscope utilise les pilotes caméscope de Microsoft. Vous pouvez également brancher les lecteurs FireWire/Drive Kits, FireWire webcam et n'importe quel dispositif à la carte Dual-link Cardbus.

Dispositifs USB

N'importe quel dispositif USB 2.0 et USB 1.1 peut également être branché sur la carte Dual-Link Cardbus. Pour en apprendre plus sur les produits USB 2.0/Firewire, veuillez aller sur notre site web, www.ADSTECH.com.

Installez videostudio 7 se

1. Branchez votre caméscope. Allumez sur mode VTR/VCR PLAY. Note : Votre caméscope doit être branché et allumé « ON »
2. Installez VideoStudio de votre CD Dual-Link. Suivez les instructions d'installation.
3. Redémarrer quand l'installation est complète.
4. Lancez VideoStudio 7 SE. Allez à la page 16 de ce guide et commencez un nouveau projet. Assurez-vous que votre caméscope est allumé sur le mode VTR/VCR et branchez sur le Dual-Link Cardbus.
