Produkttyp	Erweiterungskarte
Marke	ADS TECH
Modell	DLX-181 DUAL LINK CARDBUS
Kategorie	FireWire/USB-Controller
Schnittstelle	CardBus (PCMCIA Typ II)
FireWire-Anschlüsse	2 IEEE 1394a-Anschlüsse (400 Mbit/s)
USB-Anschlüsse	2 USB 2.0-Anschlüsse (480 Mbit/s)
FireWire-Datenrate	400 Mbit/s
USB-Datenrate	480 Mbit/s
Unterstützte Betriebssysteme	Windows 98SE, Windows 2000, Windows ME, Windows XP
Minimaler Prozessor	Intel Celeron 500 MHz oder AMD Athlon/Duron
Minimaler RAM	64 MB (128 MB empfohlen)
Erforderlicher Festplattenspeicher	200 MB für die Anwendung, 4 GB für 20 Minuten DV-Video
Erforderliche Grafikkarte	AGP oder PCI mit 4 MB RAM
Erforderliche Soundkarte	Ja
Enthaltene Software	VideoStudio 7 SE (Videobearbeitung)
Packungsinhalt	Dual-Link Cardbus-Karte, Treiber- und Software-CD, Netzadapter, Benutzerhandbuch
Stromversorgung	Über den CardBus
Hauptfunktionen	Hinzufügen von 2 FireWire- und 2 USB 2.0-Anschlüssen, Plug-and-Play-Unterstützung, Hot-Swap, DV-Videoaufnahme und -bearbeitung, VCD-Erstellung
Plug & Play	Ja
Hot-Swap	Ja

Häufig gestellte Fragen - DLX-181 DUAL LINK CARDBUS ADS TECH

Wie installiere ich die DLX-181 Dual Link Cardbus-Karte?

Die Installation erfolgt in zwei Schritten: Installieren Sie zuerst die Treiber von der mitgelieferten CD (Schritt 1), dann stecken Sie die Karte in einen verfügbaren CardBus-Steckplatz Ihres Laptops (Schritt 2). Bitte konsultieren Sie die Installationsanleitung für weitere Details.

Welche Betriebssysteme sind mit dieser Karte kompatibel?

Die Karte ist kompatibel mit Windows 98SE, Windows 2000, Windows ME und Windows XP. Neuere Versionen wie Windows 7, 8 oder 10 werden offiziell nicht unterstützt.

Kann ich USB 1.1-Geräte an die USB 2.0-Anschlüsse anschließen?

Ja, die USB 2.0-Anschlüsse sind abwärtskompatibel mit USB 1.1-Geräten. Sie arbeiten mit USB 1.1-Geschwindigkeit (12 Mbit/s).

Wie schließe ich eine digitale Videokamera an die Karte an?

Schalten Sie Ihre Kamera in den VCR/VTR-Modus, schließen Sie das DV-Kabel (im Lieferumfang der Karte oder Kamera) an einen der FireWire-Anschlüsse der Karte an und schalten Sie die Kamera ein. Windows sollte sie automatisch erkennen.

Was tun, wenn Windows die Karte nach der Installation nicht erkennt?

Stellen Sie sicher, dass Sie die Treiber vor dem Einstecken der Karte installiert haben. Überprüfen Sie im Geräte-Manager, ob die Karte ohne Ausrufezeichen angezeigt wird. Installieren Sie gegebenenfalls die Treiber neu oder versuchen Sie einen anderen CardBus-Steckplatz.

Ist die Software VideoStudio 7 SE enthalten?

Ja, VideoStudio 7 SE wird auf der CD der Karte mitgeliefert. Es ermöglicht das Aufnehmen, Bearbeiten und Exportieren von DV-Videos, einschließlich der Erstellung von VCDs.

Kann ich diese Karte an einem Desktop-Computer verwenden?

Nein, diese Karte ist für Laptops mit einem CardBus (PCMCIA Typ II)-Steckplatz ausgelegt. Für einen Desktop-Computer wäre eine PCI- oder PCIe-Karte erforderlich.

Was ist der Unterschied zwischen FireWire- und USB-Anschlüssen?

Die FireWire-Anschlüsse (IEEE 1394a) bieten eine Datenrate von 400 Mbit/s und sind ideal für digitale Videokameras. Die USB 2.0-Anschlüsse bieten 480 Mbit/s und eignen sich für externe Festplatten, Webcams usw. Beide sind auf dieser Karte verfügbar.

Ist eine externe Stromversorgung für die Karte erforderlich?

Die Karte selbst wird über den CardBus mit Strom versorgt. Einige angeschlossene Geräte benötigen jedoch möglicherweise eine eigene Stromversorgung. Ein Netzadapter wird für den eventuellen Gebrauch mit der Karte mitgeliefert.

Wie erstelle ich eine VCD mit VideoStudio 7 SE?

Nachdem Sie Ihr Video aufgenommen haben, verwenden Sie die Option 'Datei erstellen' und wählen Sie das Format MPEG1. Dann können Sie diese Datei auf eine CD-R brennen, um eine VCD zu erhalten, die auf den meisten DVD-Playern abspielbar ist.

BEDIENUNGSANLEITUNG DLX-181 DUAL LINK CARDBUS ADS TECH

Systemanforderungen 12

DLX-181 13

Installationsanleitung 13

Schritt 1 Treiber Installation 14

Schritt 2 Hardware Installation 15

Schmitt 3 Anschluss der Komponenten 16

Schritt 4 VideoStudio 7 SE Installation 17

EINLEITUNG

Fügen Sie 2 FireWire Anschlüsse und 2 USB 2.0 Anschlüsse an ihren Notebook hinzu.

Benutzen Sie die Dual Link Cardbus Karte und Video Studio 7 SE (enthalten) zur Videübertragung von Ihr dem digitalen Camcorder zu Ihr dem PC, berarbeiten Sie das Video, fugen Sie Titel hinzu, Effekte, Background Music und vieles mehr. Senden Sie dann Ihr bearbeitetes Video zurück zu Ihr dem digitalen Recorder oder speichern Sie es als MPEG1 Datei. Anschliessend konnen Sie das Video zu einer VCD erarbeiten die sich auf den beiden DVD Spieler abspielen lassst.

FireWire/1394 und USB 2.0 sind das Neuste in der externen High-Speed Bus Technologie. Das bedeutet Sie Sie konnen Vorrichtungen wie DV Camcorder oder Firewire Festplatten sofort problemlos anschließen. FireWire bietet „Plug and Play" und im laufenden Betrieb austauschbarkeit von Komponenten.

Schliessen Sie einfach ihren digitalen Camcorder an, starten Sie die Software und Sie sind bereit这部电影 zu machen.

DUAL Link Eigenschaften:

Zum Anschluss von digitalen Camcordern
Zum Anschluss von PYRO 1394 WebCam
Zum Anschluss von 1394 Festplatten/USB 2.0 Laufwerke
- Bearbeitem Sie Videos und senden Sie es zurück zu Videoband
- Erstellen Sie digitale Filme oder VCD这部电影 für ihren DVD Spieler.
- 2 FireWire Anschlüsse @ 400 Mbps/2 USB 2.0 Anschlüsse @ 480 Mbps
- IEEE 1394a und USB 2.0 Kompatibel
Plug and Play

Systemanforderungen:

Intel Celeron 500MHz oder neuer
- AMD Athlon or Duron (irgendeine Geschwindigkeit)
- Windows 98 SE, Windows 2000, Windows ME oder Windows XP
Freier 32 bit Card Bus Anschluss
- 64 MB RAM (128 MB oder mehr empfohlen)
Soundkarte
- AGP oder PCI Videokarte mit 4 MB RAM
CD-ROM Laufwerk
200 MB Festplattenspeicher zur Aufzeichnung und Bearbeitung
4 GB Festplattenspeicher (20 Minutes DV Gesamtlänge)

INSTALLATIONSANLEITUNG

Packungsinhalt:

1. Dual Link Cardbus Karte
2. CD mit Treiber und Video Studio 7 SE
3. Power Adapter
4. Bedienungsanleitung

Anmerkung: Falls Sie eines oder mehr des Inhaltes nicht gekommen haben,itte wenden Sie sich and den Verkaufer oder direct an ADS.

Was Sie zur Installation des Dual-Link Cardbus benötigen:

Freier Cardbus Anschluss
Notebook PC
- Windows 98 SE, Win ME CD, Windows 2000 oder Windows XP CD
- Dual-Link CD

Fange Sie an mit Dual-Link PCI Karte Installieren Sie folgender Massen:

Schritt 1: Treiber Installation

Schritt 2: Hardware Installation

Schritt 3: Anschluss der Komponenten

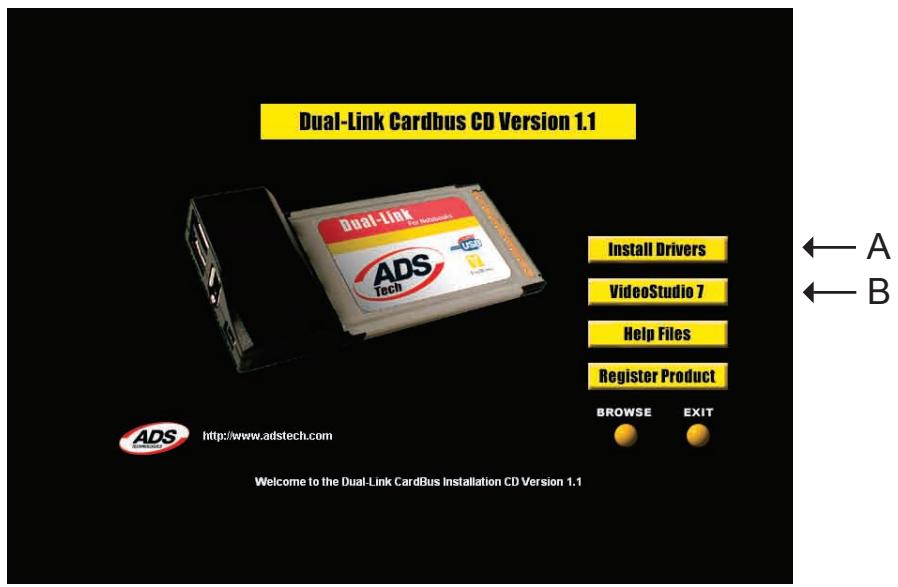

Treiber Installation

A. Installieren Sie die Treiber
B. Installieren Sie VideoStudio 7 SE für die Videobearbeitung

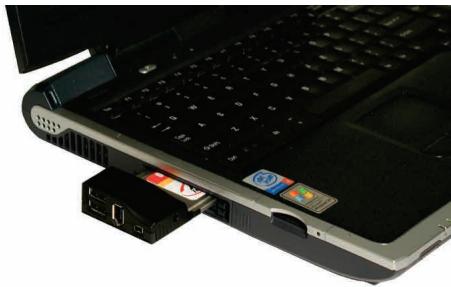

Finden Sie den Cardbus

Stockplatz an Ihrem Notebook

und schieben Sie die Karte

in den Steckplatz wie in

Abbildung A angegeben.

Abbildung B

Schritt 2

Schieben Sie die Karte in den Steckplatz ein bis sie festsitzt.

(siehe Abbildung B)

Anschluss der Komponenten

FireWire

Sobald Sie die Camcorder Treiber installiert haben, sind Sie bereit, Ihr Camcorder an den Dual-Link Cardbus anzuschlieben. Folgen Sie diesen Schritten, um sicherzugehen, daß das Betriebssystem Ihr Camcorder erkennt und Sie mit dem Camcorder Treiber vertraut sind, den Ihr System benutzt.

1. Benutzen Sie das externe Spg. Versorgungstil, dass mit ihrem Camcorder gefleert kommt. Viele Camcorder haben nicht genugend Power beim Laufen über die Batterie.
2. Schalten Sie den Camcorder ON (AN) zum VCR/VTR Modus.
3. Schliessen Sie das DV Kabel, das mit dem Dual-Link Cardbus mitgeliefert kommt an irgendegen vorhandenen Steckplatz auf Karte und Ihr dem digitalen Camcorder an.
4. Ihr Camcorder wird durch Windows als neue Vorrichtung erkannt und der Camcorder Treiber wird geladen. In einigen Fällen könnte Windows nach der Windows 98, WinME, WinXP oder Win2000 CD Fragen um andere erforderliche Dateien zu laden.

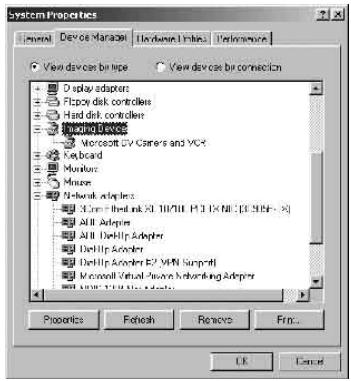

5. Öffnen Sie den Geräte (Device) Manager (Start, Settings, Control Panel, Sytem, Device Manager Tab). Überprüfen Sie um zu sehen, wie ihr camcorder verzeichnet wird. Wenn Sie Win98 benutzen wird Ihr Camcorder als „1394 DV Camcorder" unter „Sound Video und Game Controller" erscheinen. Sie benutzen Texas Instruments Camcorder Treiber. Wenn Sie Win98SE, WinME, WinXP oder Win2000 benutzen wird Ihr Camcorder unter „Imaging Device" als „DV Camera oder VCR (Videorecorder)" erscheinen. Ihr Camcorder benutzt die Microsoft Camcorder Treiber.

Sie können auch FireWire Drives/Drive Kits, FireWire Webcams und irgend ein anderes FireWire Gerät an die Dual-Link Cardbus Karte anchiussen.

USB Geräte

Irgendein USB 2.0 oder USB 1.1 Gerät kann auch an die Dual-Link Cardbus Karte angeschlossen werden. Um mehr über USB 2.0/FireWire Produkte zu erfahren, können Sie unsere Websites besuchen unter www.ADSTECH.com

VideoStudio 7 SE Installation

1. Schliessen Sie ihren Camcorder an. Schalten Sie auf VTR/VCR Play Modus ein.

Bemerkung: Ihr Camcorder muss angeschlossen und eingeschaltet sein.

1. Installieren Sie VideoStudio von der Dual-Link CD. Folgen Sie den Installations-anweisungen.
2. Laden Sie Ihr Computer erneut wenn die Installation durchgeführt ist.
3. Laden Sie VideoStudio 7 SE. Sehen Sie auf Seite 16 dieser Gebrauchsanleitung und beginnen Sie ein neues Projekt. Stellen Sie sicher das Camcorder auf VTR/VCR Modus eingeschaltet und gleichzeitig an das Dual-Link Cardbus angeschlossen ist.
