UCP1 - Capteur ultrasonique CARLO GAVAZZI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur ultrasonique
Marque	CARLO GAVAZZI
Modèle	UCP1
Catégorie	Capteur de distance / présence
Dimensions (L x l x h)	50 x 50 x 30 mm (estimation)
Poids	100 g (estimation)
Tension de fonctionnement nominale	12 à 24 V DC
Connecteur principal	9-pôles D-Sub (RS232)
Connecteur détecteur	8-pôles
LED de signalisation	Deux LED (état des points de consigne)
Programmation	Par switch DIP et adaptateur de programmation
Température de fonctionnement	-20 °C à +60 °C (estimation)
Fonctions principales	Détection d'objets, mesure de distance, commutation
Portée de détection	0.2 à 2 m (estimation selon type)
Sortie	RS232, relais ou NPN/PNP selon configuration
Alimentation du détecteur	Via le système (adaptateur de programmation inclus)
Montage	Sur rail DIN (adaptateur) ou boîtier
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter la tension nominale. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Adaptateur de programmation disponible. Réparation par service agréé.
Certification	Fabrication selon ISO 9001
Utilisation	Industrie, automatisation

FOIRE AUX QUESTIONS - UCP1 CARLO GAVAZZI

Comment installer l'adaptateur de programmation ?

Montez l'adaptateur de programmation sur un rail DIN si nécessaire. Connectez le câble RS232 au PC, le détecteur via le connecteur 8-pôles, et l'alimentation système via le connecteur circulaire.

Quel est le type de connecteur utilisé ?

Le capteur UCP1 utilise un connecteur 9-pôles D-Sub pour la liaison RS232 et un connecteur 8-pôles pour le détecteur.

Comment programmer le capteur ?

La programmation s'effectue via l'adaptateur de programmation. Consultez le manuel du détecteur pour les détails de configuration. Utilisez le logiciel dédié sur PC via la connexion RS232.

Que signifient les deux LED ?

Les deux LED indiquent l'état des points de consigne. Chaque point de consigne a sa propre LED : allumée = actif, éteinte = inactif.

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne sous une tension de fonctionnement nominale de 12 à 24 V DC fournie par le système.

Peut-on utiliser ce capteur en extérieur ?

Oui, dans la plage de température de fonctionnement (environ -20°C à +60°C). Protégez-le cependant des intempéries directes.

Quelle est la portée de détection typique ?

La portée dépend du modèle exact mais se situe généralement entre 0.2 et 2 mètres pour un capteur ultrasonique industriel.

Comment entretenir le capteur ?

Nettoyez la surface du capteur avec un chiffon doux et sec. Évitez les solvants agressifs. Vérifiez périodiquement les connexions.

Où trouver la notice complète ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

Le capteur est-il réparable ?

Les pièces détachées sont limitées. Seul l'adaptateur de programmation est disponible en option. Pour toute réparation, contactez un service agréé CARLO GAVAZZI.

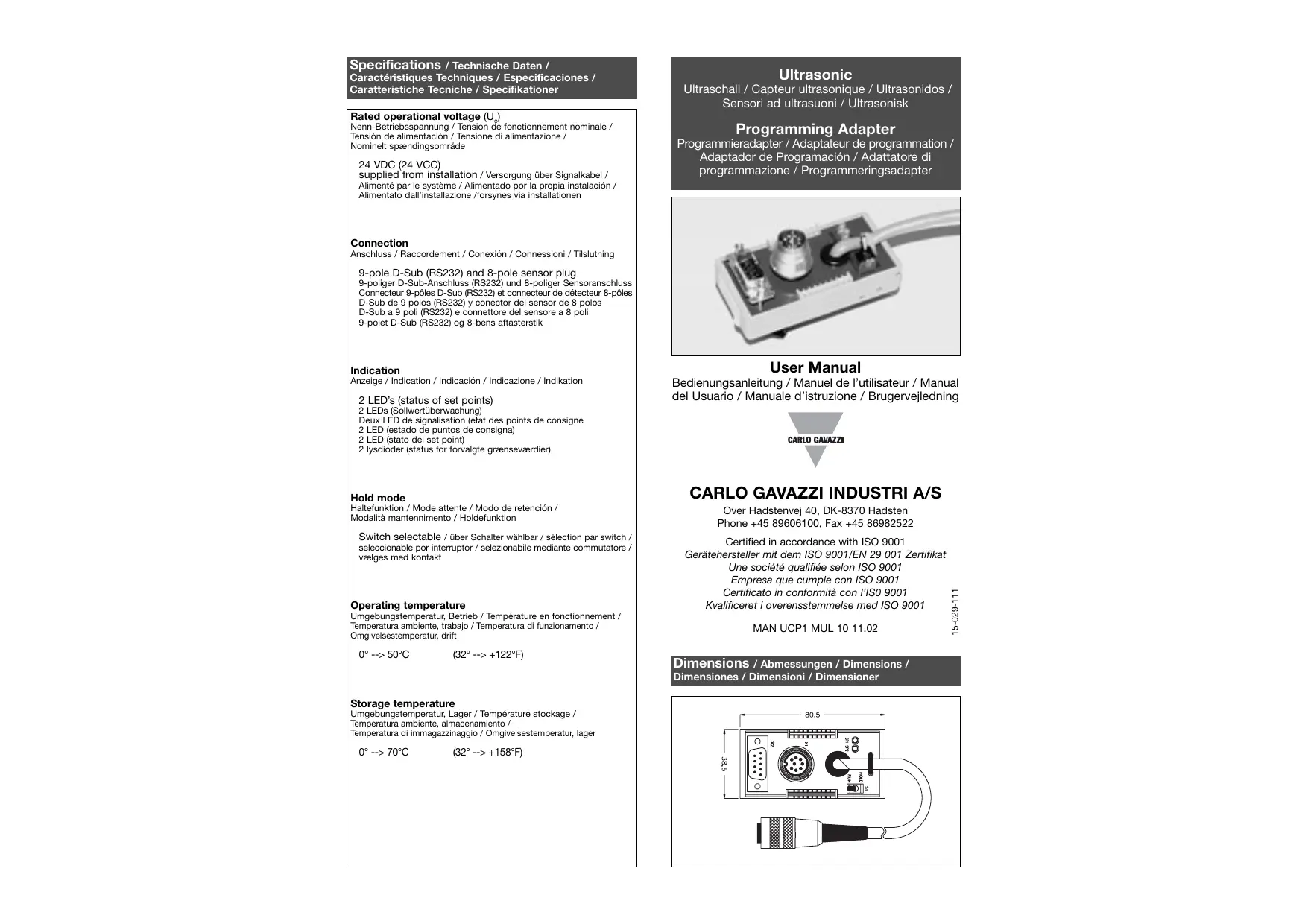

MODE D'EMPLOI UCP1 CARLO GAVAZZI

Caractéristiques techniques / spécifications /

Tension de fonctionnement nominale /

Connecteur 9-pôles D-Sub (RS232) et connecteur de détecteur 8-pôles

Deux LED de signalisation (état des points de consigne)

sélection par switch /

Température en fonctionnement /

Une société qualifiée selon ISO 9001

L'adaptateur de programmation est alimenté par le système, c'est-à-dire la propre alimentation du détecteur.

Effectuer les trois raccordements suivants : liaison RS232 au PC (connecteur D-sub), détecteur (connecteur raccordé à la queue de cochon) et le système (connecteur circulaire sur l'adaptateur). Le cas échéant, monter l'adaptateur de programmation sur un rail DIN.

Pour la programmation, consulter les manuels du détecteur.
